Cuando un equipo trabaja a impulsos, lo importante no es solo cuánto pico alcanza, sino durante cuánto tiempo permanece activo y cómo descansa entre ciclos. Ahí entra el ciclo de trabajo: una cifra sencilla en apariencia, pero decisiva para interpretar señales PWM, estimar potencia media y evitar sobrecalentamientos en resistencias, solenoides, bombas o válvulas. En este artículo explico la duty cycle formula de forma práctica, con ejemplos de medición y con el matiz térmico que muchas veces cambia por completo la lectura.
Lo básico para calcular y usar el ciclo de trabajo sin perder precisión
- El ciclo de trabajo compara el tiempo activo con el periodo total y se expresa como porcentaje o como fracción entre 0 y 1.
- La fórmula base es D = (ton / T) × 100, con T = ton + toff.
- Si conoces la frecuencia, puedes pasar de forma inmediata del periodo a los tiempos de encendido y apagado.
- En cargas térmicas, la potencia media y la inercia del sistema pesan más que el pico instantáneo.
- Medir con una ventana incorrecta, un umbral mal fijado o un intervalo demasiado corto distorsiona el resultado.
- En mantenimiento industrial conviene contrastar el cálculo con la hoja técnica y con la temperatura real de trabajo.

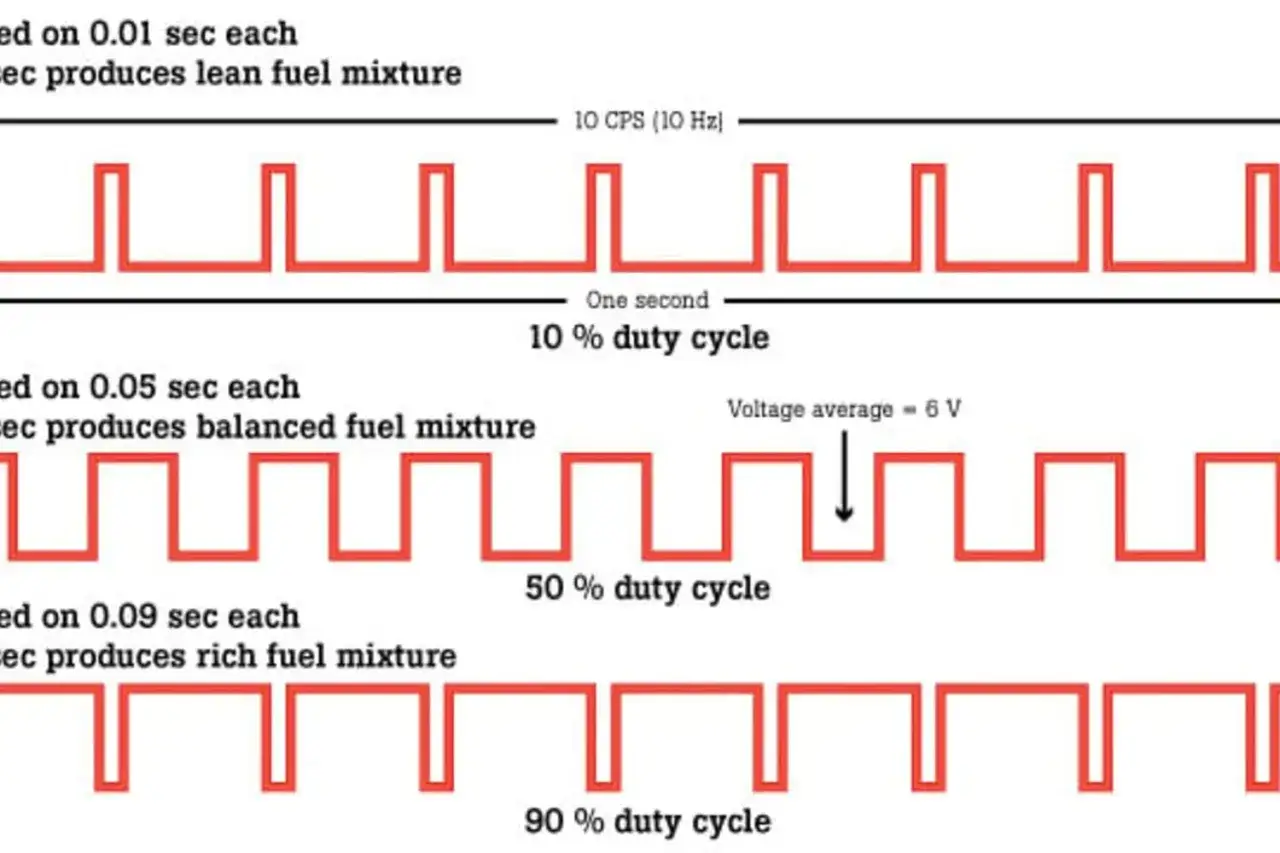

Qué mide realmente el ciclo de trabajo
Yo suelo explicarlo de la forma más directa posible: el ciclo de trabajo dice qué parte del tiempo total una señal está activa. Si una salida permanece encendida 25 de cada 100 milisegundos, su ciclo de trabajo es del 25 %. Si está activa la mitad del tiempo, hablamos del 50 %. La idea es simple, pero en medición importa mucho más de lo que parece, porque el dato resume comportamiento eléctrico, energético y térmico a la vez.
En señales cuadradas, PWM o conmutaciones de relés y salidas de control, el ciclo de trabajo se refiere al estado alto o al estado en el que el equipo entrega energía. En términos prácticos, no mide la intensidad del pulso, sino su duración relativa. Por eso no conviene confundirlo con la frecuencia: la frecuencia dice cuántos ciclos ocurren por segundo; el ciclo de trabajo dice cuánto dura la fase activa dentro de cada ciclo.
Cuando la señal gobierna una carga térmica, esa relación temporal se vuelve crítica. Una resistencia, una bobina o una electroválvula no responden solo al instante de encendido, sino al calor acumulado en varios ciclos. Con esa base clara, la fórmula se entiende sin perder de vista lo que de verdad mide.
La fórmula y sus variantes más útiles
La expresión básica es muy corta: D = (ton / T) × 100. Si prefieres trabajar sin porcentaje, la forma normalizada es D = ton / T, donde el resultado queda entre 0 y 1. Y como T = ton + toff, también puedo escribirla como D = ton / (ton + toff) × 100.
Si conozco la frecuencia, tengo otra vía: T = 1 / f. Eso me permite pasar de forma inmediata de una señal en hercios a sus tiempos de encendido y apagado. En automatización esto ahorra errores, porque muchas veces el dato que aparece en el variador, el PLC o el generador PWM es la frecuencia, no el periodo.| Concepto | Símbolo | Qué representa | Unidad habitual |
|---|---|---|---|
| Tiempo de encendido | ton | Intervalo en el que la señal o la carga están activas | s, ms, min |
| Tiempo de apagado | toff | Intervalo en el que la señal o la carga están inactivas | s, ms, min |
| Periodo | T | Suma de encendido y apagado | s, ms, min |
| Frecuencia | f | Número de ciclos por segundo | Hz |
| Ciclo de trabajo | D | Proporción de tiempo activo respecto al total | % o 0-1 |
Hay un detalle que conviene no perder: 0,25 y 25 % expresan la misma realidad, pero no se usan igual en todos los cálculos. Yo recomiendo trabajar siempre en fracción durante el cálculo y convertir a porcentaje al final. Reduce despistes, sobre todo cuando luego se usa ese valor para estimar potencia media o ajustar un control PWM. Con la fórmula ya clara, el siguiente paso es llevarla a un caso real.
Cómo calcularlo paso a paso en un caso real
Yo seguiría este orden, porque evita mezclar datos que todavía no están bien definidos:
- Definir el intervalo de medida. Si la señal es regular, basta un ciclo representativo. Si es inestable, hace falta una ventana mayor y, a ser posible, varias repeticiones.
- Medir el tiempo activo. El inicio y el fin deben establecerse con el mismo umbral de referencia, no “a ojo”.
- Calcular el periodo total. En una señal limpia, es la suma de encendido y apagado. En señales con frecuencia conocida, puede obtenerse desde T = 1 / f.
- Aplicar la fórmula. Si el resultado sale decimal, lo multiplico por 100 para pasarlo a porcentaje.
- Traducir el valor a efecto operativo. En una carga térmica, eso significa revisar potencia media, temperatura y margen de seguridad.
Ejemplo con una electroválvula
Supongamos que una electroválvula permanece activa 3 segundos y desactiva 12 segundos en cada ciclo. El periodo total es 15 segundos. El ciclo de trabajo es 3 / 15 × 100 = 20 %. Ese 20 % no dice por sí mismo si la válvula va a calentarse o no; lo que dice es que el tiempo activo ocupa una quinta parte del ciclo completo. Si la bobina consume 12 W cuando está encendida, la potencia media teórica sería de unos 2,4 W, siempre que el comportamiento de encendido sea estable.
Lee también: Punto de Rocío Industrial - Medición y Control Eficaz
Ejemplo con una señal PWM
Si un variador o un controlador trabaja a 2 kHz, el periodo es de 0,5 ms. Con un ciclo de trabajo del 40 %, el tiempo encendido es de 0,2 ms y el tiempo apagado de 0,3 ms. Aquí se ve muy bien por qué la frecuencia importa tanto como el porcentaje: dos señales con el mismo 40 % pueden tener efectos muy distintos si una conmuta a 50 Hz y otra a 2 kHz. El cálculo es igual; el comportamiento físico, no.
Cuando paso del papel al equipo real, siempre verifico también si el dato sirve para estimar potencia media o solo para describir la conmutación. Esa diferencia lleva directamente al terreno térmico.
Por qué en termodinámica importa más la potencia media que el pico
En sistemas térmicos, la temperatura no sigue cada pulso de manera instantánea. Hay inercia térmica, resistencia al cambio y pérdidas al ambiente. Por eso, un 50 % de ciclo de trabajo no significa automáticamente “mitad de temperatura” ni “mitad de desgaste”. Significa mitad de tiempo activo; la temperatura final dependerá de la masa térmica, la ventilación, el aislamiento, la geometría y la temperatura ambiente.
Yo lo resumo así: en un elemento calefactor, lo que manda casi siempre es la energía media depositada a lo largo del tiempo. Si el control aplica pulsos largos, el sistema puede llegar a un equilibrio distinto que si aplica pulsos cortos, aunque el porcentaje sea el mismo. En bobinas, solenoides y algunos actuadores, además, el límite térmico real puede estar más cerca de la disipación de calor que de la capacidad eléctrica del circuito.
| Aplicación | Qué domina | Qué puede fallar si solo miro el porcentaje | Qué reviso yo |
|---|---|---|---|
| Resistencia eléctrica | Potencia media y ventilación | Sobretemperatura, envejecimiento acelerado | Disipación, aislamiento, masa térmica |
| Electroválvula o solenoide | Calentamiento de la bobina | Pérdida de fuerza o fallo por exceso térmico | Servicio continuo o intermitente, temperatura de bobinado |
| Bomba o compresor | Arranques, paradas y carga acumulada | Desgaste y temperatura superior a la prevista | Ciclos por hora, tiempo mínimo de reposo |
| Control PWM de ventilación | Conmutación y pérdidas | Ruido, baja eficiencia o calentamiento del controlador | Frecuencia de conmutación y capacidad de disipación |
En automatización industrial, esto se nota mucho con relés de estado sólido, resistencias de proceso y actuadores neumáticos o hidráulicos. La cuestión no es solo cuánto tiempo están activos, sino si el equipo tiene tiempo real para evacuar el calor entre pulsos. Esa lectura me lleva al error más común: interpretar un porcentaje como si fuera una garantía térmica.
Errores que más sesgan la medida
Hay varios fallos que veo repetirse y que distorsionan el resultado más de lo que parece:
- Medir un solo ciclo aislado. Si la señal fluctúa, un instante no representa el comportamiento real.
- No fijar bien el umbral. En una señal analógica o ruidosa, el punto de disparo cambia el tiempo medido.
- Confundir porcentaje con fracción. Un 0,3 no es 0,3 %; es 30 %.
- Asumir linealidad absoluta. En cargas con pérdidas térmicas, el efecto no siempre escala de forma perfecta con el ciclo.
- Ignorar la temperatura ambiente. Un mismo ciclo puede ser seguro en un cuadro ventilado y excesivo en un armario cerrado.
- Mezclar frecuencia y periodo. Saber cuántos ciclos hay por segundo no equivale a saber cuánto dura cada pulso.
También hay un error conceptual que me parece especialmente peligroso: creer que el ciclo de trabajo por sí solo define la capacidad del equipo. No es así. La hoja técnica suele fijar límites para una temperatura ambiente concreta, una tensión específica y, a veces, una duración de pulso determinada. Si cambian esas condiciones, el dato deja de ser directamente extrapolable. Con esos riesgos claros, ya se puede usar bien en mantenimiento real.
Cómo lo aplico yo en mantenimiento industrial
Cuando reviso una instalación, prefiero un enfoque corto y riguroso. Primero identifico qué estoy controlando: calor, movimiento, presión o conmutación. Después mido el tiempo activo y el total con el mismo criterio de referencia, y solo entonces comparo el resultado con la especificación del fabricante y con la temperatura que realmente alcanza el equipo.
- Defino el objetivo operativo: mantener temperatura, abrir una válvula, mover una bomba o modular una carga.
- Elijo el instrumento adecuado: osciloscopio para la señal, registrador para el ciclo prolongado y sonda de temperatura para la respuesta térmica.
- Valido el ciclo en condiciones reales: misma carga, mismo armario, mismo entorno de trabajo.
- Compruebo el margen térmico: si la temperatura sube demasiado en régimen estable, bajo el ciclo, mejoro la ventilación o reparto la carga.
- Reviso el efecto del arranque: muchos equipos fallan más por ciclos cortos repetidos que por un funcionamiento continuo moderado.
En sistemas de aire comprimido, agua caliente o automatización de proceso, esta lógica evita sobredimensionar o infradimensionar equipos. Una resistencia para agua con gran masa térmica tolera mejor ciertos pulsos; una bobina de solenoide en un colector mal ventilado, mucho menos. Yo siempre intento cerrar esa brecha entre el valor teórico y el comportamiento real, porque ahí aparecen la mayoría de los problemas de campo.
Lo que yo revisaría antes de dar el ajuste por bueno
Antes de dar por correcto un ciclo de trabajo, me fijo en cuatro cosas muy concretas:
- La carga térmica real, no solo la eléctrica nominal.
- El tiempo de enfriamiento disponible, sobre todo en bobinas, resistencias y actuadores.
- La ventana de medida, para no sacar conclusiones a partir de un tramo poco representativo.
- El margen de seguridad, que en planta vale más que una cifra “bonita” en el papel.
Si alineo esos cuatro puntos, el ciclo de trabajo deja de ser un porcentaje suelto y pasa a ser una herramienta útil de control y diagnóstico. Y ahí está la diferencia entre calcular por cumplir y calcular para decidir mejor.
