El calor no se desplaza de una sola manera, y entender su transferencia cambia por completo la forma de diagnosticar pérdidas, sobrecalentamientos y fallos de aislamiento. En este artículo explico cómo se transmite el calor en sistemas reales, qué mecanismo domina en cada caso y qué variables conviene medir para no confundir síntomas con causas. También verás ejemplos prácticos en equipos de aire, agua y proceso, que es donde estas ideas dejan de ser teoría y empiezan a ahorrar tiempo.
Lo esencial para interpretar el intercambio térmico en campo
- El calor siempre fluye de una zona más caliente a otra más fría mientras exista diferencia de temperatura.
- Hay tres mecanismos básicos: conducción, convección y radiación; en muchos equipos actúan a la vez.
- La temperatura no equivale al calor transferido: para medir bien hay que mirar también flujo, superficie, material y movimiento del fluido.
- En instalaciones industriales, el aislamiento, la ventilación, el caudal y la limpieza de superficies cambian mucho el resultado.
- Los sensores térmicos sirven poco si se colocan mal o si se interpreta solo una lectura aislada.

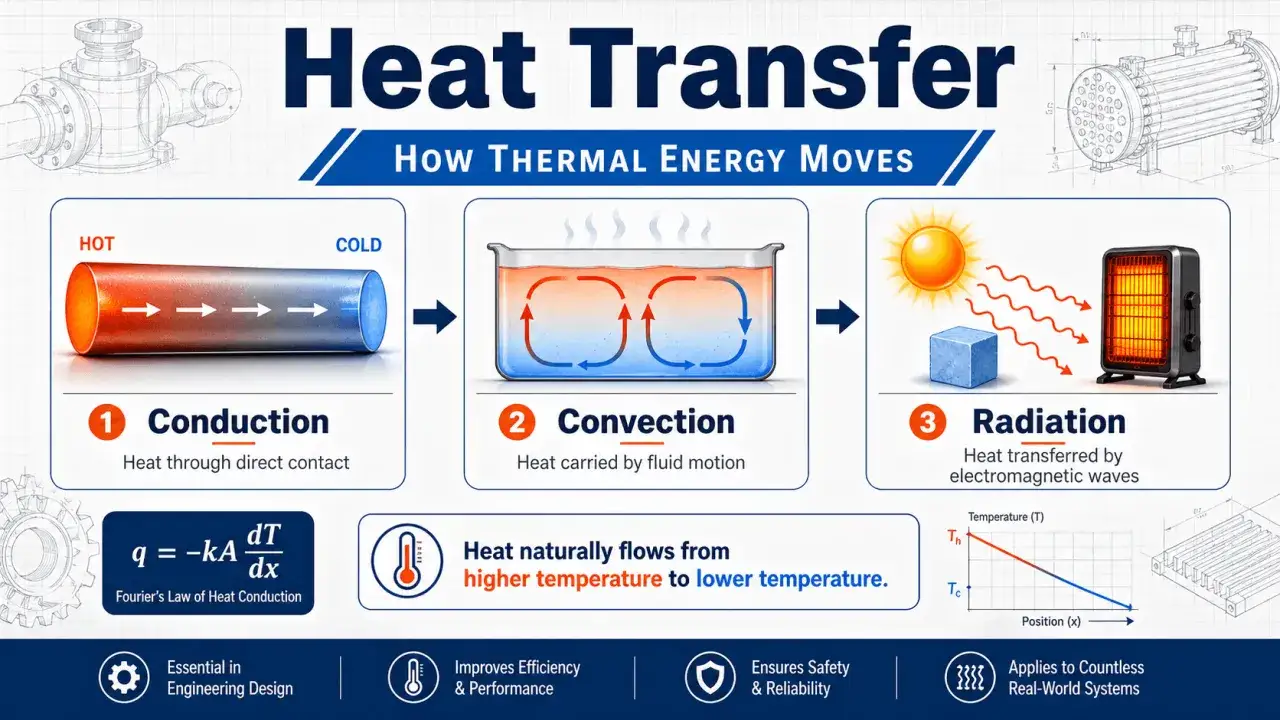

Los tres mecanismos que explican cómo se transmite el calor
Yo suelo empezar por una idea simple: el calor no “aparece” en el punto frío, sino que se desplaza desde una zona con mayor energía térmica hacia otra con menor energía. Lo que cambia es el camino que sigue ese intercambio. En la práctica, casi nunca hay un solo mecanismo puro; lo normal es que uno domine y los otros lo acompañen.
| Mecanismo | Cómo ocurre | Dónde domina | Ejemplo industrial |
|---|---|---|---|
| Conducción | La energía pasa por contacto directo entre partículas dentro de un material. | Sólidos y superficies en contacto. | Pared de una tubería metálica, carcasa de un motor, placa de un intercambiador. |
| Convección | El fluido en movimiento transporta energía térmica. | Líquidos y gases, sobre todo cuando hay caudal o ventilación. | Aire impulsado por un ventilador, agua circulando en un circuito, gases en un conducto. |
| Radiación | La energía se emite en forma de ondas electromagnéticas. | Superficies calientes con visibilidad directa. | Hornos, tuberías muy calientes, superficies oscuras o muy emisivas. |
Conducción
La conducción es el mecanismo más fácil de imaginar porque depende del contacto. Si una zona de un sólido está más caliente que otra, la energía se va redistribuyendo a través del propio material. Aquí la propiedad clave es la conductividad térmica, que se mide en W/mK: cuanto más alta es, más fácil atraviesa el calor ese material.
Las diferencias son enormes. El aire ronda 0,026 W/mK, el agua está en torno a 0,58, el acero sobre 45 y el cobre cerca de 387. Esa escala explica por qué un tubo metálico desnudo transmite calor con mucha facilidad y por qué el aire, por sí solo, es un aislante bastante pobre. En mantenimiento, yo miro esto siempre: si hay una pared sólida entre dos zonas, la conducción manda; si además hay un contacto imperfecto, aparece resistencia térmica extra.
Convección
La convección aparece cuando el fluido se mueve y arrastra energía con él. Puede ser natural, cuando el movimiento nace por diferencias de densidad, o forzada, cuando lo provoca un ventilador, una bomba o un caudal impuesto. En sistemas industriales, la convección suele ser la gran protagonista en aire y agua.
El coeficiente convectivo, h, resume lo intensa que es esa transferencia. En convección natural suele moverse entre 5 y 25 W/m²K; en forzada puede ir aproximadamente de 10 a 500 W/m²K, según velocidad, turbulencia y geometría. Dicho en claro: más caudal no siempre significa más eficiencia global, pero sí suele aumentar la capacidad de sacar o aportar calor a una superficie. Por eso un filtro sucio, un ventilador debilitado o un caudal bajo cambian tanto el comportamiento térmico.
Radiación
La radiación no necesita contacto ni un fluido que transporte energía. Una superficie caliente emite energía en forma de ondas electromagnéticas y otra puede absorberla. Aquí importan sobre todo la temperatura absoluta, el área expuesta y la emisividad, que es la capacidad de una superficie para emitir radiación térmica.
En una instalación real esto se ve muy bien: una superficie negra y mate suele radiar más que una brillante y pulida. Por eso dos elementos con la misma temperatura pueden comportarse de forma distinta en una cámara térmica o en una zona cercana a un foco caliente. Cuanto mayor es la temperatura, más peso gana la radiación; por eso en hornos, tuberías muy calientes y cerramientos expuestos al calor radiante, este mecanismo deja de ser secundario.
Con esta base ya se entiende mejor por qué dos equipos con la misma temperatura exterior pueden perder calor de forma distinta. El siguiente paso es separar lo que mide un termómetro de lo que realmente describe la termodinámica.
Temperatura, calor y energía no son lo mismo
En termodinámica, el calor no se “tiene” como una propiedad del sistema: se intercambia. Lo que sí puede medirse como estado del sistema es la temperatura. Esa diferencia parece académica, pero en campo cambia mucho la interpretación de una avería. Un equipo puede estar a 60 °C y, sin embargo, transferir cantidades de calor muy diferentes según su masa, su caudal, su superficie o su aislamiento.
Para una primera estimación, en aire o agua suele funcionar la expresión Q = m · cp · ΔT, donde m es la masa que circula, cp es el calor específico y ΔT es el salto térmico. En intercambiadores, además, se usa mucho Q = U · A · ΔTlm, donde U resume las resistencias térmicas del conjunto, A es el área y ΔTlm es la diferencia de temperatura media logarítmica. No hace falta obsesionarse con la fórmula si el sistema es simple, pero sí conviene recordar que temperatura alta no implica automáticamente mayor potencia térmica transferida.
| Magnitud | Qué describe | Unidad SI | Instrumento habitual | Error frecuente |
|---|---|---|---|---|
| Temperatura | Estado térmico de un punto o superficie. | °C o K | Termopar, RTD, cámara infrarroja. | Creer que una sola lectura explica el flujo térmico. |
| Flujo de calor | Energía que cruza una superficie por unidad de tiempo. | W o W/m² | Sensor de flujo, balance energético. | Confundirlo con la temperatura de superficie. |
| Conductividad térmica | Facilidad con la que un material conduce calor. | W/mK | Dato de material o ensayo. | Asumir que todos los sólidos se comportan igual. |
| Coeficiente convectivo | Intensidad del intercambio entre una superficie y un fluido. | W/m²K | Estimación empírica o prueba de campo. | Ignorar velocidad, turbulencia y geometría. |
| Emisividad | Capacidad de una superficie para emitir radiación. | Adimensional | Ajuste de cámara térmica. | Medir superficies brillantes como si fueran negras. |
Un detalle que yo no paso por alto: las ecuaciones termodinámicas trabajan mejor con Kelvin, aunque en planta solemos hablar en grados Celsius. Además, una cámara infrarroja no mide “calor”; mide radiación y la traduce a una temperatura aparente. Si la emisividad está mal ajustada, la lectura puede ser engañosa.
Con esa diferencia clara, ya tiene sentido bajar al terreno y ver cómo se manifiestan estos mecanismos en instalaciones de aire, agua y proceso.
Cómo lo veo en equipos de aire, agua y proceso
En mantenimiento industrial, yo separo el problema por tipo de equipo porque la dominante térmica cambia muchísimo. No es lo mismo evaluar una línea de aire comprimido que un circuito de agua caliente o un armario eléctrico. La geometría, el caudal y la superficie expuesta cambian el resultado más de lo que muchas veces se admite al primer vistazo.
Tuberías y circuitos de agua
En una tubería, la conducción atraviesa la pared y la convección actúa dentro y fuera del conducto. Si el aislamiento está dañado, el calor se escapa rápido por las zonas expuestas y aparecen puntos calientes muy localizados. Un puente térmico en una brida o un soporte metálico puede arruinar una buena envolvente aislante.
Cuando una línea de agua caliente pierde rendimiento, yo reviso primero el aislamiento, luego el caudal y después la suciedad interna. Una tubería con incrustaciones no intercambia igual que una limpia. El síntoma puede ser una temperatura de salida más baja de la esperada, pero la causa real suele estar en la resistencia térmica acumulada en la pared, el ensuciamiento o el caudal insuficiente.
Ductos y líneas de aire
En aire, la convección casi siempre domina. Eso significa que la velocidad del flujo, la turbulencia y la sección útil del conducto importan muchísimo. Un filtro saturado, una compuerta mal regulada o una fuga en un tramo de conducto pueden cambiar la temperatura percibida y la capacidad de evacuación térmica más de lo que parece a simple vista.
En líneas de aire comprimido, además, el calor de compresión y el enfriamiento posterior condicionan la condensación y el comportamiento del sistema. Aquí me interesa mucho el equilibrio entre temperatura, caudal y pérdida de carga, porque una mala lectura térmica puede llevar a tocar el componente equivocado.

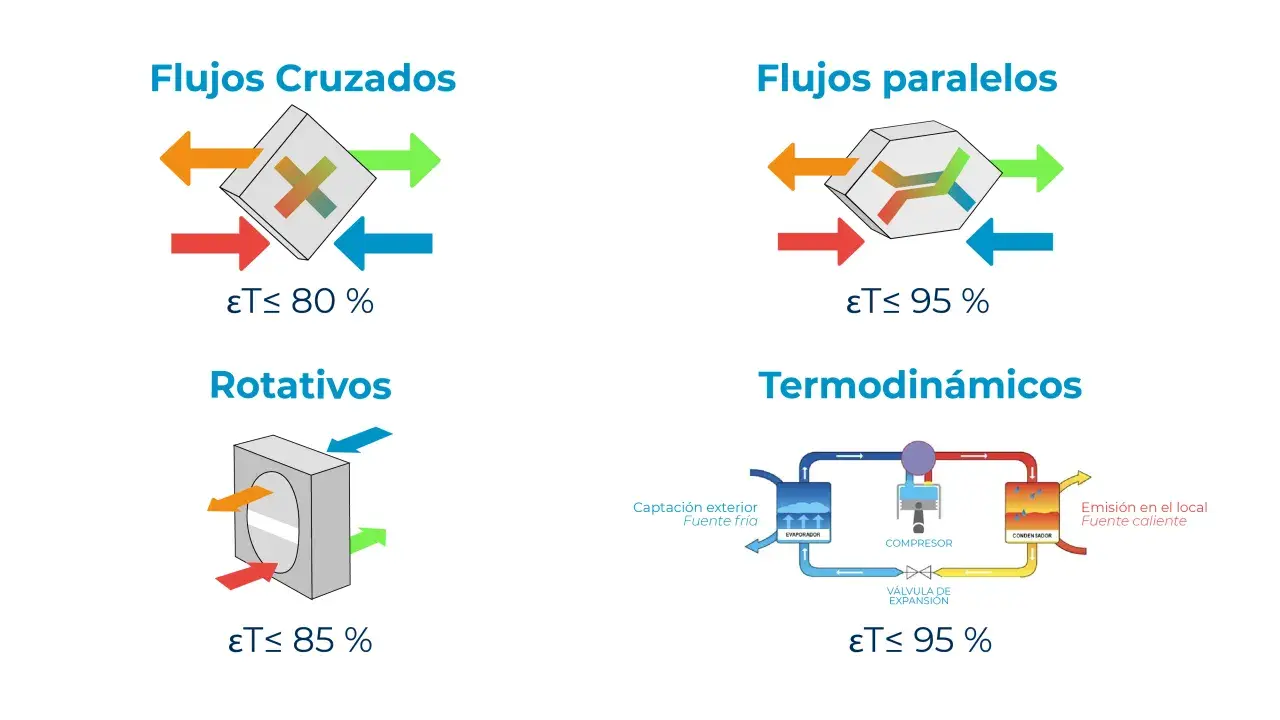

Intercambiadores de calor
Un intercambiador nunca trabaja con un solo mecanismo. Hay convección en ambos lados, conducción a través de la pared y, en algunos casos, radiación si las temperaturas son elevadas. La clave está en el conjunto de resistencias térmicas: si una de ellas crece, baja el rendimiento total.
Por eso, cuando el intercambio cae, no me precipito a culpar al control. Primero compruebo ensuciamiento, caudales reales, aire atrapado, estado de juntas y diferencia de temperatura entre entrada y salida. En muchos casos, el problema no es “falta de potencia”, sino exceso de resistencia térmica en una parte del sistema.
Lee también: Psi en industria - Guía completa para entender y usar la presión
Armarios eléctricos y motores
En armarios eléctricos y motores, la evacuación del calor depende de la ventilación interna, la disipación por superficies y la temperatura ambiente. Si el flujo de aire es pobre, el calor queda atrapado dentro del volumen y la temperatura de componentes sensibles sube con rapidez. Aquí también la radiación puede tener peso cuando hay superficies muy calientes y poca circulación de aire.
Un armario con ventiladores sucios, rejillas obstruidas o cables mal dispuestos puede parecer “dentro de rango” en una lectura puntual, pero estar acumulando calor en zonas críticas. Yo suelo mirar primero el patrón de temperatura, no solo el valor máximo: la distribución dice más que un dato aislado.
Con eso ya se ve que el problema no es solo identificar el mecanismo, sino interpretarlo sin caer en atajos. Ahí es donde aparecen los errores más caros.
Los errores que más confunden un diagnóstico térmico
La mayoría de los diagnósticos flojos no fallan por falta de datos, sino por interpretar mal los datos que ya hay. Estos son los errores que más veo repetirse:
- Medir solo una temperatura: una lectura aislada sirve como pista, pero no para cerrar una causa. Sin caudal, superficie y entorno, el diagnóstico queda cojo.
- Confundir temperatura con transferencia real: dos equipos a la misma temperatura pueden estar intercambiando calor de forma muy distinta.
- Ignorar la emisividad: una superficie brillante puede falsear una lectura infrarroja si la cámara no está ajustada con cuidado.
- Usar Celsius dentro de ecuaciones: para balances y leyes termodinámicas, el cálculo debe trabajar con temperatura absoluta.
- Despreciar la suciedad o el ensuciamiento: una capa de polvo, incrustación o grasa añade resistencia térmica y cambia por completo el comportamiento del sistema.
Yo también evitaría una tentación muy común: pensar que subir el caudal o poner más ventilación arregla todo. A veces sí ayuda, pero otras veces solo enmascara el problema y desplaza el punto caliente a otra zona. Por eso el análisis correcto siempre empieza por identificar qué resistencia térmica está mandando de verdad.
Cuando ese diagnóstico está bien hecho, la siguiente pregunta ya no es “qué está pasando”, sino “qué merece la pena corregir primero”.
Qué reviso para controlar pérdidas y sobrecalentamientos
Si tuviera que resumir mi método en campo, diría que busco reducir resistencias térmicas inútiles y controlar el movimiento del fluido. No hace falta complicarlo más de la cuenta para empezar a obtener mejoras reales.
- Identifico el mecanismo dominante: conducción, convección o radiación. Si no lo separo bien, la corrección suele ser imprecisa.
- Reviso el estado de las superficies: aislamiento dañado, suciedad, óxido, pintura degradada o juntas mal asentadas cambian mucho la emisividad y el contacto térmico.
- Compruebo caudales y ventilación: en aire y agua, un cambio pequeño en el flujo puede alterar mucho el salto térmico y el rendimiento.
- Valido la posición del sensor: medir cerca de una corriente de aire, de una pared reflectante o de una fuente radiante da resultados poco representativos.
- Comparo antes y después en la misma carga: si no mantengo condiciones parecidas, la mejora aparente puede ser solo ruido operativo.
- Traduco temperatura a potencia cuando hace falta: si necesito decidir una intervención, prefiero pasar de una lectura aislada a una estimación de energía transferida.
En mantenimiento industrial, esta secuencia ahorra tiempo porque evita cambiar piezas por intuición. Primero se entiende el intercambio térmico; después se actúa sobre la causa. Ese orden suele dar mejores resultados que cualquier corrección rápida.
La regla práctica que yo aplico antes de cerrar un análisis
Si el sistema tiene un sólido, pienso primero en conducción; si hay un fluido en movimiento, evalúo convección; y si hay una superficie caliente expuesta, añado radiación. En la realidad, casi siempre las tres están presentes, pero una manda y las otras dos acompañan.
La mejor forma de no equivocarse es combinar temperatura, caudal, superficie, material y entorno en una misma lectura. Cuando hago eso, el calor deja de ser una idea abstracta y se convierte en una variable operativa que se puede medir, comparar y corregir. Y en una planta, esa diferencia marca si una intervención se queda en parche o resuelve el problema de fondo.
