Cuando una tubería se calienta, un compresor descarga aire más caliente o un circuito de agua pierde rendimiento, casi siempre hay un intercambio térmico que conviene entender. La transferencia de calor explica cómo se mueve la energía entre cuerpos y fluidos, mientras que su medición permite detectar pérdidas, dimensionar equipos y mejorar procesos industriales. Aquí reúno los mecanismos principales, las fórmulas útiles, los instrumentos adecuados y los errores de mantenimiento que más afectan a una instalación.
Las claves para entender y controlar el intercambio térmico
- El calor siempre fluye desde la zona más caliente hacia la más fría.
- Los tres mecanismos son conducción, convección y radiación.
- Para medirlo bien hacen falta temperatura, caudal y propiedades del fluido.
- En un intercambiador, la potencia térmica se estima con Q = ṁ · cp · ΔT.
- La suciedad, el aire atrapado y el aislamiento deteriorado pueden reducir el rendimiento de forma notable.
Qué significa realmente que el calor se transfiera
El calor no es una sustancia almacenada que viaje de un punto a otro. Es energía en tránsito debido a una diferencia de temperatura. Cuando dos zonas están a distinta temperatura, la energía se desplaza hasta que la diferencia disminuye, aunque el proceso puede ser rápido, lento o muy ineficiente.
Esta distinción resulta importante en mantenimiento industrial. Un depósito puede tener una temperatura media aparentemente correcta y, aun así, presentar zonas frías, pérdidas por las paredes o un caudal insuficiente. Por eso no me quedo con una lectura aislada: relaciono siempre la temperatura con el tiempo, el caudal y las condiciones de operación.
La magnitud que suele interesar es la potencia térmica, expresada en vatios o kilovatios. Indica cuánta energía se intercambia por unidad de tiempo. Una instalación que debe evacuar 50 kW de calor necesita una solución muy distinta de otra que solo disipa 2 kW, aunque ambas trabajen con agua y tengan temperaturas parecidas.
Los tres mecanismos que explican el intercambio térmico
En una instalación real, los tres mecanismos pueden aparecer a la vez. La diferencia está en cuál domina y en qué superficie o fluido se produce cada etapa. Identificarlo ayuda a elegir el aislamiento, el sensor y el tipo de equipo más apropiado.
| Mecanismo | Cómo funciona | Ejemplo industrial | Qué lo limita |
|---|---|---|---|
| Conducción | La energía atraviesa un sólido o una zona inmóvil por contacto entre partículas. | Calor que pasa por la pared metálica de una tubería. | Material, espesor, superficie y diferencia de temperatura. |
| Convección | El movimiento de un líquido o gas transporta energía. | Agua que circula por un intercambiador o aire que atraviesa un radiador. | Caudal, turbulencia, viscosidad y geometría del conducto. |
| Radiación | Una superficie emite energía electromagnética, incluso sin contacto directo. | Calor emitido por un horno, una caldera o una tubería sin aislamiento. | Temperatura absoluta, emisividad y superficies expuestas. |
Conducción a través de materiales
Los metales suelen conducir bien el calor, mientras que materiales como la lana mineral, el corcho o ciertas espumas dificultan su paso. En una tubería, aumentar el espesor del aislamiento reduce la pérdida, pero no siempre compensa añadir material sin revisar antes puentes térmicos, uniones y soportes.
Un error frecuente consiste en aislar el tramo recto y dejar desnudas las válvulas, bridas o filtros. En una red de aire comprimido o agua caliente, esos elementos pueden representar una parte relevante de la superficie expuesta. La inspección termográfica suele revelar estas discontinuidades con rapidez, aunque debe realizarse con emisividad y condiciones ambientales razonablemente controladas.
Convección en aire y agua
La convección puede ser natural, cuando el fluido se mueve por diferencias de densidad, o forzada, cuando intervienen un ventilador, una bomba o un compresor. En mantenimiento industrial me interesa especialmente la convección forzada porque un caudal inferior al previsto suele traducirse directamente en peor refrigeración o calentamiento irregular.
Más velocidad no significa siempre mejor resultado. Un aumento excesivo puede elevar la pérdida de carga, el ruido, la erosión o el consumo eléctrico de la bomba. La solución equilibrada es mantener el caudal necesario y favorecer una circulación suficientemente turbulenta, sin convertir el circuito en una fuente de problemas hidráulicos.
Radiación en superficies calientes
La radiación gana importancia cuando existen temperaturas elevadas o grandes superficies expuestas. Un horno, una caldera y una tubería de vapor pueden calentar el entorno aunque el aire permanezca casi inmóvil. Una superficie brillante y una superficie oxidada a la misma temperatura no emiten exactamente igual, por lo que las cámaras termográficas deben configurarse con cuidado.
Cómo medir la potencia térmica sin engañarse
Medir solo la temperatura de entrada y salida rara vez basta. Para calcular la energía que gana o pierde un fluido necesito conocer también su caudal másico y su calor específico. En el caso del agua, una aproximación habitual es usar 4,18 kJ/kg·K, siempre que el rango de temperatura y la composición no exijan una corrección más precisa.
La relación básica es:
Q = ṁ · cp · ΔT
En ella, Q es la potencia térmica en vatios, ṁ el caudal másico en kg/s, cp el calor específico en J/kg·K y ΔT la diferencia entre temperaturas de entrada y salida. Por ejemplo, si circulan 2 kg/s de agua y el fluido aumenta 6 °C, la potencia absorbida ronda los 50,2 kW, sin contar pérdidas ni cambios de fase.
Instrumentos que aportan datos útiles
- Termopares para rangos amplios y respuestas rápidas, especialmente en hornos, gases y superficies metálicas.
- Termorresistencias Pt100 cuando se necesita buena estabilidad y precisión en agua o aire de proceso.
- Caudalímetros electromagnéticos para líquidos conductores como el agua, sin introducir una obstrucción importante.
- Caudalímetros másicos o térmicos para gases, siempre seleccionados según presión, humedad y composición.
- Cámaras termográficas para localizar puntos calientes, aislamiento defectuoso y diferencias entre equipos similares.
- Registradores de datos para comparar el comportamiento durante turnos completos, arranques y cambios de carga.
Yo prefiero registrar varios ciclos de funcionamiento antes de juzgar un equipo. Una lectura tomada justo después del arranque puede mostrar una diferencia de temperatura que desaparece cuando el sistema alcanza el régimen estable. También conviene colocar los sensores donde el fluido esté bien mezclado, lejos de codos, entradas y zonas de estratificación.
El balance energético como prueba de coherencia
En un intercambiador, el calor cedido por el fluido caliente debería aproximarse al absorbido por el fluido frío. Si la diferencia entre ambos balances supera de forma persistente un margen razonable, hay que revisar sensores, caudalímetros, fugas, pérdidas al ambiente o cambios de fase.
La calibración importa tanto como la elección del instrumento. Un sensor desviado solo 1 °C puede alterar bastante el cálculo cuando la diferencia total entre entrada y salida es pequeña, por ejemplo 4 °C. En esos casos, la incertidumbre del sistema puede ser mayor que la mejora que se intenta medir.

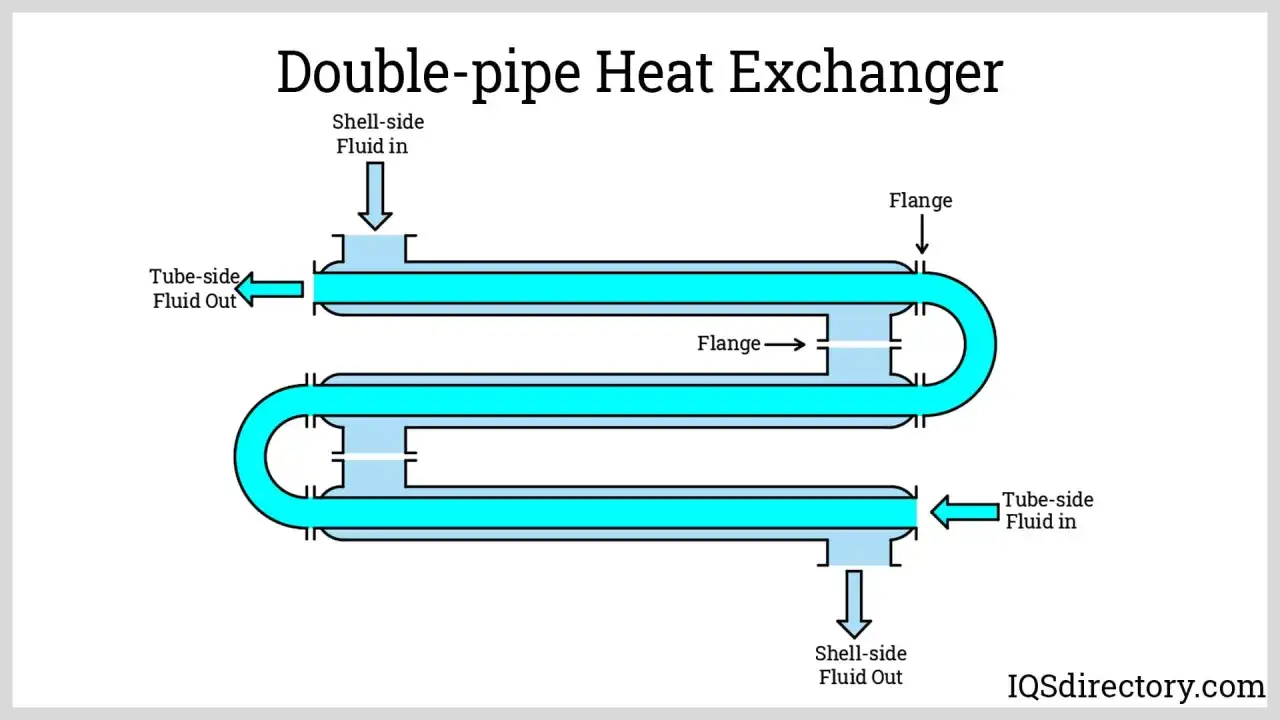

Intercambiadores de calor y criterios para elegirlos
Los intercambiadores permiten calentar, enfriar, condensar o evaporar un fluido sin mezclarlo directamente con otro. Suelen trabajar con agua, aire, vapor, refrigerantes, aceites o productos de proceso, y aparecen en climatización, alimentación, química, energía y tratamiento de aire.
| Tipo | Ventaja principal | Limitación habitual | Aplicación frecuente |
|---|---|---|---|
| Placas | Gran superficie de intercambio en poco espacio. | Puede ser sensible a suciedad, juntas y partículas. | Agua caliente, climatización y procesos alimentarios. |
| Carcasa y tubos | Robustez y adaptación a presiones y temperaturas elevadas. | Más volumen y mantenimiento interno laborioso. | Vapor, aceite, condensación y procesos exigentes. |
| Aire-agua | Permite disipar calor utilizando aire ambiente. | Depende de la temperatura exterior y del ensuciamiento del lado aire. | Compresores, enfriadores y circuitos hidráulicos. |
Para elegir no basta con comparar la superficie nominal. Yo reviso primero las temperaturas de entrada y salida, el caudal mínimo y máximo, la presión, la compatibilidad química, la facilidad de limpieza y el espacio disponible. Un modelo compacto puede ofrecer una gran potencia, pero si el fluido contiene sólidos o el acceso es difícil, el coste real de mantenimiento puede anular esa ventaja.
El diseño suele apoyarse en la diferencia de temperatura media logarítmica, conocida como DTML, y en la ecuación Q = U · A · DTML. El coeficiente global U resume la capacidad del conjunto para transmitir calor, mientras que A representa la superficie disponible. Cuando la suciedad aumenta, el valor efectivo de U disminuye y el equipo necesita más tiempo o más superficie para realizar el mismo trabajo.
Lee también: Vapor húmedo - cómo medir su calidad y evitar fallos
Flujo paralelo y contracorriente
En flujo paralelo, los dos fluidos avanzan en la misma dirección. Es sencillo de entender, pero la diferencia de temperatura suele caer rápidamente. En contracorriente, cada fluido circula en sentido opuesto y se mantiene un gradiente térmico más favorable a lo largo del equipo.
La contracorriente suele ofrecer un mejor aprovechamiento de la superficie, aunque no resuelve por sí sola un problema de caudal, incrustaciones o mala selección del material. El esquema hidráulico debe encajar con las presiones disponibles y con la estrategia de control de la planta.
Qué reduce el rendimiento y cómo corregirlo
Una pérdida de rendimiento térmico rara vez tiene una sola causa. En instalaciones de aire y agua, los problemas más repetidos son incrustaciones, filtros saturados, bolsas de aire, válvulas parcialmente cerradas y aislamiento dañado. Antes de sustituir un equipo, conviene comprobar estas condiciones básicas.
- Ensuciamiento: una capa de cal o lodo añade resistencia térmica. La limpieza debe ajustarse al material y al fluido, porque un producto demasiado agresivo puede dañar placas, juntas o tubos.
- Aire atrapado: reduce la superficie efectiva de contacto y provoca zonas frías. Los purgadores y puntos altos del circuito merecen una revisión específica.
- Caudal insuficiente: puede deberse a una bomba desgastada, un filtro obstruido o una regulación incorrecta. Medir la presión diferencial ayuda a separar cada causa.
- Aislamiento deteriorado: aumenta las pérdidas y puede crear condensación en superficies frías. No basta con mirar el revestimiento exterior, porque la humedad interna también degrada su capacidad aislante.
- Control mal ajustado: una válvula de tres vías o un variador mal parametrizado puede producir oscilaciones, sobrecalentamiento y arranques innecesarios.
Un plan práctico combina inspección visual, medición de temperaturas, lectura de caudales y comparación con el histórico. Si la temperatura de salida se mantiene, pero aumenta la presión diferencial y el consumo de la bomba, sospecharía antes de una obstrucción que de una mejora del proceso. Los datos deben interpretarse juntos, no como alarmas independientes.
La automatización permite ir un paso más allá. Registrar temperatura, presión, caudal y consumo eléctrico en el mismo sistema facilita detectar tendencias: un intercambiador que pierde un 10 % de capacidad durante varias semanas necesita atención antes de que provoque una parada. La cifra exacta depende del proceso, pero la tendencia suele ser más valiosa que una medición aislada.
Una forma sencilla de tomar mejores decisiones térmicas
Cuando reviso una instalación, empiezo por definir qué debe calentarse o enfriarse y con qué potencia. Después compruebo si el problema está en el equipo, en el fluido, en la regulación o en las pérdidas exteriores. Esta secuencia evita invertir en un intercambiador nuevo cuando el verdadero fallo está en un sensor descalibrado o en un filtro bloqueado.
La regla más útil es mantener un balance entre temperatura, caudal, superficie y consumo. Subir la temperatura de trabajo puede parecer una solución rápida, pero también aumenta las pérdidas, el estrés de los materiales y el riesgo para los operarios. En muchos casos, mejorar el aislamiento, limpiar el circuito y ajustar el control produce más resultado con menos coste.
Un sistema térmico bien mantenido no es el que alcanza la temperatura más alta, sino el que entrega la potencia necesaria de forma estable, medible y segura. Con sensores fiables, datos registrados y una revisión periódica de las superficies de intercambio, es mucho más fácil conservar la eficiencia de los equipos de aire, agua y automatización.
