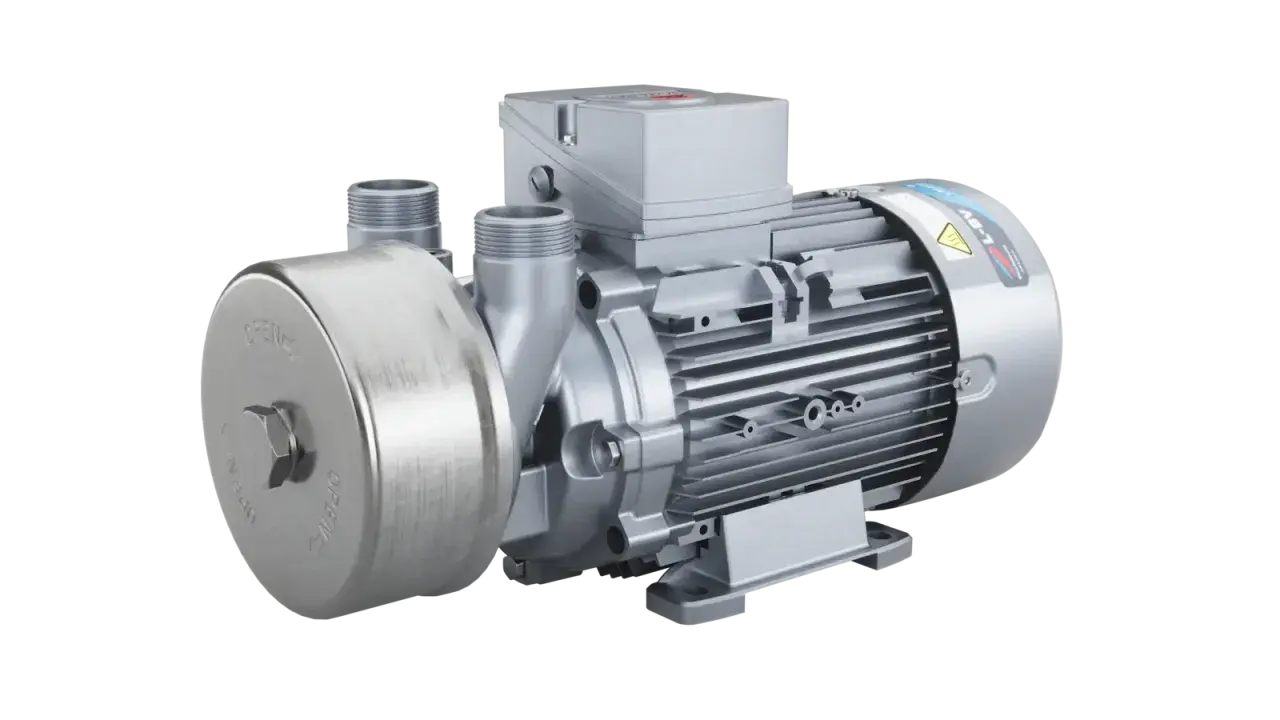

Una bomba de anillo líquido es una solución muy sólida cuando el proceso trabaja con vapor, condensados, humedad o arrastre de partículas. En este artículo explico cómo funciona, en qué aplicaciones rinde mejor, qué limitaciones tiene frente a una bomba seca y qué revisar antes de especificar una en una planta. También verás cómo reducir el consumo de agua y evitar errores de operación que luego salen caros.
Lo esencial antes de elegir este tipo de vacío industrial
- El impulsor gira excéntrico dentro de una carcasa parcialmente llena de líquido y eso crea las cámaras de compresión.
- Su punto fuerte es la tolerancia al vapor, la humedad y el arrastre de suciedad o condensado.
- En muchas gamas el vacío límite ronda 30-33 mbar absolutos, suficiente para gran parte del vacío industrial, pero no para todo.
- Puede trabajar con agua en paso único o con recirculación parcial o total para recortar consumo.
- La selección correcta depende más del proceso, el fluido de trabajo y la temperatura que del caudal nominal en catálogo.
Cómo funciona por dentro y por qué tolera vapor y suciedad
La lógica interna es elegante y bastante robusta. Yo la explico siempre de la misma forma: un impulsor montado de manera excéntrica gira dentro de una carcasa que no está vacía, sino parcialmente llena de fluido de trabajo, normalmente agua. Por la fuerza centrífuga, ese líquido forma un anillo estable contra la pared interior y deja cámaras variables entre las paletas y el propio anillo.
Cuando una cámara aumenta de volumen, el gas entra; cuando disminuye, el gas se comprime y sale. Ese ciclo continuo es lo que permite generar vacío sin una mecánica especialmente delicada. La consecuencia práctica es importante: esta arquitectura aguanta mejor gases húmedos, vapor condensable y pequeñas impurezas que otros diseños más sensibles.
Busch lo resume bien: el principio depende de un aporte continuo de líquido limpio, normalmente agua, que luego sale junto con el gas o se recircula según el diseño. Esa es la razón por la que esta tecnología aguanta procesos húmedos mejor que otras máquinas más sensibles.
Lee también: Ventilación - Renueva el aire sin perder energía ni confort
Qué papel juega el líquido de trabajo
El líquido no solo “rellena” la bomba; también ayuda a sellar, enfriar y comprimir. Si ese fluido entra demasiado caliente, está sucio o circula mal, el rendimiento cae rápido. Aquí no hay magia: el vacío depende tanto del diseño hidráulico como de la calidad del circuito auxiliar.
Por eso, cuando una instalación falla, muchas veces el problema no está en la bomba en sí, sino en lo que la rodea: nivel de líquido, refrigeración, separación gas-líquido o acumulación de sólidos. Con esta base ya se entiende por qué destaca en procesos difíciles; el siguiente paso es ver dónde aporta valor real.
Dónde encaja de verdad en una planta industrial
Yo la considero una tecnología de proceso, no de laboratorio. Brilla cuando el gas de aspiración no llega limpio ni seco y el entorno cambia durante el día: evaporación, destilación, desgasificación, recuperación de vapor o servicios con condensación son escenarios muy razonables para este tipo de equipo.
| Aplicación | Por qué encaja | Qué conviene vigilar |
|---|---|---|
| Desgasificación de líquidos | Retira aire disuelto y mantiene estabilidad en el producto | Temperatura del líquido y nivel de vacío real |
| Destilación y evaporación | Soporta vapor y condensado sin sufrir tanto | Condensación dentro del sistema y gestión del fluido de trabajo |
| Recuperación de vapor | Admite cargas variables y picos de vapor | Separación gas-líquido y materiales compatibles |
| Papel, alimentos y química | Procesos húmedos, exigentes y con servicio continuo | Corrosión, limpieza y control térmico |
| Biogás e instalaciones sanitarias | Tolera gases húmedos y arrastre de líquido | Tratamiento del gas y materiales adecuados |
En catálogos industriales se ven rangos de caudal muy amplios, desde decenas hasta decenas de miles de m3/h, y vacíos límite que se mueven entre unos 160 y 30 mbar(a) según familia y etapa. Eso confirma algo que yo veo a menudo en planta: es una solución muy versátil, pero no universal. Si el proceso es seco y el objetivo es simplificar servicios auxiliares, hay opciones mejores; si el proceso trae vapor, humedad o condensado, la historia cambia bastante. Y ahí aparece la comparación que más decisiones bien o mal resueltas provoca.
Cómo se compara con bombas secas y otras soluciones
La comparación que más me piden no es cuál “gana” en abstracto, sino cuál va a dar menos problemas en mi proceso. Ahí la diferencia real aparece rápido: la tecnología de anillo líquido tolera mejor el vapor y la suciedad, mientras que una bomba seca suele ganar cuando el objetivo es evitar agua, simplificar circuitos auxiliares o bajar consumos de servicios.
| Criterio | Anillo líquido | Bomba seca | Lectura práctica |
|---|---|---|---|
| Tolerancia a vapor | Muy alta | Media o alta, según tecnología | Si el proceso condensa, el anillo líquido suele dar más margen. |
| Arrastre de líquido y partículas | Alta | Más sensible | Menos riesgo de daño con condensado o suciedad fina. |
| Consumo de agua | Puede ser relevante en circuito abierto | No necesita agua de trabajo | Si el agua es cara o escasa, una seca puede ser más eficiente operativamente. |
| Complejidad auxiliar | Requiere gestión de fluido, temperatura y a veces separación | Menos auxiliares, aunque depende del modelo | La instalación del anillo líquido exige más disciplina de proceso. |
| Vacío límite | Habitualmente alrededor de 30-33 mbar(a) en gamas industriales comunes | Puede alcanzar vacío más profundo según tecnología | Si necesitas vacío muy profundo, no siempre es la primera candidata. |
Mi lectura es simple: si el proceso trae vapor, humedad o condensado, esta tecnología suele ser una apuesta prudente; si el proceso es seco y quieres minimizar servicios auxiliares, hay alternativas más limpias desde el punto de vista operativo. La decisión no se toma solo por el vacío máximo, sino por el coste total de operación y la tolerancia real del proceso.
Qué revisar antes de elegir una
Cuando selecciono este tipo de equipo, no me quedo nunca en el caudal nominal del catálogo. Primero intento entender el gas real del proceso: temperatura de entrada, porcentaje de vapor, presencia de arrastre líquido, partículas y si el gas puede condensar dentro de la bomba. A partir de ahí se decide si hace falta una sola etapa, dos etapas, circuito abierto o recirculación.
- Caudal y margen de trabajo: el valor nominal sirve de referencia, pero el rendimiento cambia con vapor, temperatura y altitud.
- Vacío objetivo: si el proceso trabaja cerca del límite, conviene revisar el punto de operación con margen.
- Fluido de trabajo: el agua suele bastar, pero algunos procesos requieren otro líquido por compatibilidad o temperatura.
- Gestión del agua: en paso único la instalación es más simple; en recirculación baja mucho el consumo y se controla mejor el proceso.
- Materiales: hierro fundido, acero inoxidable y, en casos agresivos, aleaciones especiales o titanio.
- Protección y normativa: si hay atmósfera potencialmente explosiva, la versión ATEX no es un lujo, es un requisito de diseño.
Atlas Copco publica configuraciones con recuperación total que pueden reducir el consumo de agua hasta un 95 %, y ese dato importa más de lo que parece: en plantas con muchas horas de servicio, el coste del agua y del tratamiento termina pesando tanto como la energía. Yo aquí suelo insistir en algo muy básico: un equipo que funciona “bien” pero desperdicia servicios no está bien especificado.
Una vez cerrados esos puntos, el mantenimiento deja de ser una incógnita y pasa a ser una rutina bastante predecible. El problema no suele ser la mecánica central, sino los descuidos alrededor de la instalación.
Mantenimiento, consumo de agua y errores que más encarecen la operación
Esta tecnología premia la disciplina. No suele dar guerra por complejidad mecánica, pero castiga bastante los descuidos con agua, sellado y temperatura. Si una bomba de este tipo trabaja estable, normalmente es porque el circuito auxiliar está bien pensado.
- Vigila el caudal y la temperatura del fluido de trabajo. Si el líquido entra demasiado caliente, el vacío cae; si circula con suciedad o incrustaciones, la eficiencia se degrada.
- Cuida la separación gas-líquido. Un separador mal dimensionado arrastra agua donde no debe y complica el retorno o la evacuación.
- No estrangules la aspiración sin criterio. Forzar una máquina de vacío fuera de su punto sano eleva la temperatura interna y puede provocar daños.
- Revisa sellos, rodamientos y corrosión. El desgaste normal aquí suele venir más por el servicio auxiliar que por el principio de bombeo.
- Atiende al ruido y a las vibraciones. Cuando cambian de golpe, casi siempre hay una causa de proceso detrás: aireación del líquido, cavitación o desalineación.
En circuito abierto, el consumo de agua puede ser alto y el coste de vertido también. En recirculación parcial o total, el sistema se vuelve bastante más eficiente, pero pide más control de temperatura y calidad del fluido. Esa es la contrapartida real de esta tecnología: gana en robustez de proceso lo que exige en disciplina de servicios.
Con esa base, la bomba deja de ser un coste escondido y pasa a ser un activo previsible. Lo que queda, antes de cerrar una especificación, es ordenar la decisión con cinco comprobaciones simples.
Lo que yo confirmaría antes de cerrar la especificación
Si yo tuviera que cerrar una especificación hoy, revisaría cinco cosas antes de firmar: composición del gas, temperatura, punto de condensación, servicio de agua disponible y si el proceso exige ATEX o materiales especiales. Con esa información, la elección deja de ser una apuesta y pasa a ser una decisión técnica defendible.
- Si el gas trae mucho vapor, prioriza tolerancia y gestión de condensado.
- Si el agua es limitada o cara, exige recirculación y recuperación.
- Si el vacío objetivo es muy profundo, compara también tecnologías secas.
- Si hay corrosión, no aceptes materiales estándar por inercia.
- Si la planta trabaja muchas horas, calcula coste total y no solo precio inicial.
Para mí, ese es el criterio que separa una compra correcta de una compra aparentemente barata. Esta tecnología no gana por glamour; gana cuando el proceso es húmedo, exigente y necesita una máquina robusta que aguante la realidad del día a día.
