En aire comprimido, una rosca de gas cónica sigue siendo una solución muy extendida porque permite montar válvulas, racores, manómetros y colectores con una estanqueidad razonable y sin recurrir a un sistema de unión más complejo. El matiz importante es que no todas las roscas de gas se comportan igual: la cónica sella de una forma, la paralela de otra, y confundirla con una NPT suele acabar en fugas, sobreapriete o piezas dañadas. Aquí voy a centrarme en lo que de verdad importa para mantenimiento industrial: qué es, cómo reconocerla, dónde tiene sentido usarla y cómo montarla sin problemas.
Lo esencial de esta conexión cónica en neumática
- La BSPT sella sobre los flancos de la rosca y necesita un sellador compatible para cerrar bien.
- La BSPP es paralela y sella con junta plana u O-ring, no por la conicidad.
- La NPT no es intercambiable con la familia BSP: cambia el ángulo, el perfil y el comportamiento de sellado.
- En aire comprimido, los tamaños más habituales suelen ser 1/8, 1/4, 3/8 y 1/2.
- Si hay desmontajes frecuentes, yo suelo valorar primero una solución con sellado por cara antes que forzar una cónica.
Qué es una rosca de gas cónica y por qué se usa tanto
En España, cuando alguien habla de “rosca gas”, muchas veces está pensando en la familia BSP. La versión cónica trabaja con una geometría de 55° y una conicidad estándar de 1:16, de modo que el cierre no depende solo de “apretar más”, sino de cómo encajan los flancos y de que el montaje esté bien sellado. En la práctica, eso la hace útil en conexiones compactas y bastante robustas para aire comprimido, instrumentación ligera y cierta fontanería industrial.
La nomenclatura ayuda bastante cuando el catálogo está bien hecho: R suele identificar el macho cónico, Rc la hembra cónica y Rp la hembra paralela dentro de la misma familia. Yo me fijo mucho en eso porque el nombre coloquial puede confundir; el código estándar, en cambio, dice exactamente qué está haciendo la rosca y cómo espera sellar. Si el fluido es aire, la solución suele ser cómoda; si hablamos de un gas de proceso o combustible, además reviso compatibilidad química, presión y requisitos de seguridad antes de dar nada por sentado.
Ese punto de partida es importante, porque la mayoría de errores no vienen de la idea de la rosca, sino de mezclarla con otra familia que parece parecida pero no lo es. Ahí entra la comparación con BSPP y NPT.

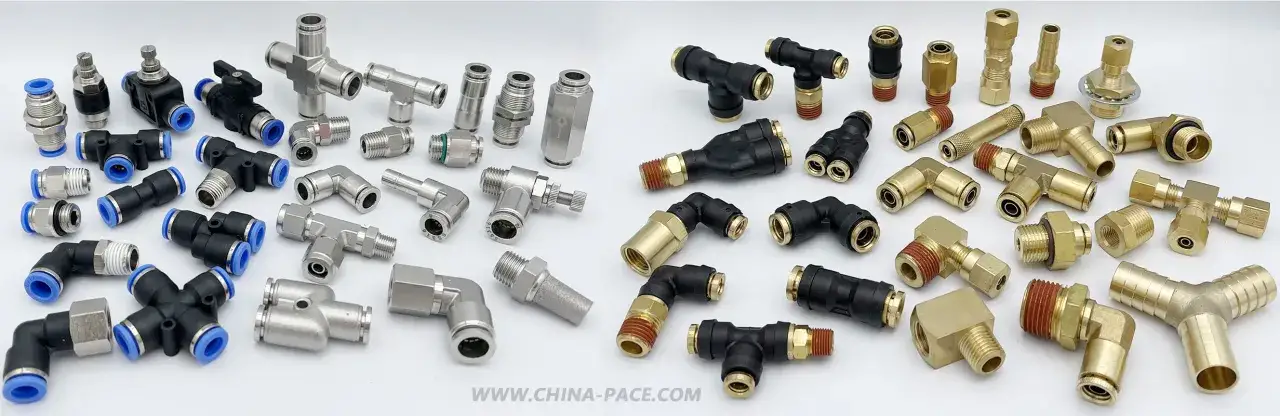

Cómo distinguir una rosca cónica de una paralela o una NPT
Cuando la pieza está marcada, leerla bien ahorra tiempo: G apunta a una rosca paralela, R a un macho cónico y Rc a una hembra cónica. El problema aparece cuando el cuerpo ya ha pasado por varios montajes, no conserva el marcado o alguien lo ha identificado “a ojo”. En tamaños como 1/2 y 3/4 la diferencia visual con otras familias puede engañar más de lo que parece.
| Estándar | Perfil | Cómo sella | Lo que yo miro primero |
|---|---|---|---|
| BSPT / ISO 7-1 / EN 10226-1 | 55°, cónica 1:16 | Sobre la rosca, con sellador compatible | R en macho y Rc en hembra cónica |
| BSPP / ISO 228-1 | 55°, paralela | Con junta plana u O-ring | G y presencia de asiento o cara de sellado |
| NPT | 60°, cónica | Sobre la rosca, con sellador | Compatibilidad real con la rosca BSP |
La diferencia no es académica. Yo no forzaría nunca una unión “parecida” solo porque entra a mano unas vueltas. Si no hay seguridad sobre el estándar, lo correcto es medir el diámetro exterior, verificar el paso con un calibre de roscas y comparar el puerto con la documentación del componente. Un adaptador mal elegido puede convertir una reparación rápida en una fuga persistente y, de paso, dañar un cuerpo de válvula o un colector que no estaba para cambiarse.
Con esa base, ya se entiende mejor dónde encaja esta rosca en aire comprimido y cuándo deja de ser la mejor opción.Con esa base, ya se entiende mejor dónde encaja esta rosca en aire comprimido y cuándo deja de ser la mejor opción.Dónde encaja en circuitos de aire comprimido
En neumática la encuentro sobre todo en bloques de válvulas, manómetros, presostatos, silenciadores, pequeños colectores y racores de conexión a línea. Es una solución especialmente práctica cuando el espacio es limitado y el puerto está pensado para sellar directamente sobre la rosca. Los tamaños que más veo en taller son 1/8, 1/4, 3/8 y 1/2; 3/4 aparece más cuando hay líneas o colectores con algo más de caudal.
| Elemento | Tamaños frecuentes | Por qué suele llevar rosca cónica | Cuándo reviso otra alternativa |
|---|---|---|---|
| Electroválvulas y bloques manifold | 1/8, 1/4, 3/8 | Montaje compacto y conexión rápida | Si habrá desmontajes muy frecuentes |
| Manómetros y presostatos | 1/8, 1/4 | Encaje simple en puertos pequeños | Si el fabricante ofrece sellado por cara |
| Silenciadores y purgas | 1/8, 1/4, 3/8 | Recambio fácil y solución muy extendida | Si la suciedad o la vibración son altas |
| Racores a tubería | 1/4, 3/8, 1/2 | Buen equilibrio entre tamaño y disponibilidad | Si la alineación es delicada o el caudal manda |
Cuando el mantenimiento es recurrente, muchas veces prefiero un sellado por cara, porque vuelve a cerrar de forma más predecible tras cada desmontaje. La rosca cónica funciona bien, pero no es la respuesta ideal por defecto en todos los equipos; depende mucho de la frecuencia de intervención y del tipo de puerto que traiga la máquina.
Y precisamente por eso el montaje importa tanto: una rosca correcta puede fallar por un apriete mal hecho.
Cómo montarla sin fugas ni sobreapriete
Yo suelo seguir un orden muy simple: identificar, limpiar, sellar y comprobar. Parece básico, pero en obra y en mantenimiento es donde más fallos veo. La mayoría no vienen del racor en sí, sino de intentar compensar un mal ajuste con más cinta, más fuerza o una vuelta extra de llave.
- Verifico el estándar exacto y el material del racor antes de empezar.
- Limpio la rosca y elimino rebabas, restos de sellador viejo o suciedad metálica.
- Aplico un sellador compatible si la unión es cónica; si es BSPP, uso la junta, el O-ring o el elemento de cara que corresponda.
- Enrosco primero a mano para asegurar que entra recto y sin cruzar la rosca.
- Aprieto de forma progresiva, sin forzar la orientación con violencia ni usar la llave para corregir una mala alineación.
- Compruebo fugas con la instalación ya presurizada y antes de darla por válida.
Cuando el componente trabaja con un gas distinto del aire, también reviso que el sellador sea compatible con ese fluido. Un sellador anaeróbico, por ejemplo, cura sin aire entre las roscas y puede funcionar muy bien en ciertos montajes, pero no sustituye una junta cuando la unión está diseñada para sellar por cara. La regla útil aquí es sencilla: el sellador acompaña al diseño, no lo corrige.
Si esta parte se hace bien, la instalación gana fiabilidad. Si se hace mal, el siguiente bloque de problemas aparece casi siempre por los mismos motivos.
Errores habituales que veo en taller
La lista de fallos repetidos es corta, pero costosa. Yo la resumiría así:
- Mezclar BSPT y NPT: parecen cercanas, pero no lo son; el resultado suele ser fuga o daño de filetes.
- Usar cinta PTFE para tapar una unión que pedía junta: la geometría no cambia por añadir más material.
- Sobreapretar latón o aluminio: el cuerpo puede deformarse o fisurarse antes de que el problema quede resuelto.
- Reutilizar una rosca castigada: si el filete ya está mordido, la estanqueidad deja de ser fiable.
- Olvidar la vibración: una conexión que parece estable en banco puede aflojarse en servicio real.
También veo un error de criterio bastante común: asumir que toda fuga se arregla añadiendo más sellador. No siempre es así. A veces el problema está en el asiento, en la cara de sellado o en un cuerpo ya dañado, y seguir apretando solo empeora la situación. Cuando la fuga persiste tras un montaje correcto, yo prefiero parar y diagnosticar antes de convertir un racor recuperable en una pieza irrecuperable.
Con esos fallos claros, la siguiente pregunta lógica es qué conviene especificar desde el principio en una instalación nueva.
Cómo elegir entre cónica, paralela y métrica en una instalación nueva
Si diseño o reviso una línea nueva, yo no elegiría la rosca por costumbre, sino por mantenimiento, repetibilidad y compatibilidad con el resto de la planta. La rosca cónica va bien cuando el sistema ya está pensado así y no hace falta desmontar el puerto constantemente. La paralela, en cambio, suele dar más juego cuando necesito una cara de sellado repetible con junta u O-ring.
| Escenario | Opción que suele encajar mejor | Por qué la prefiero |
|---|---|---|
| Equipo existente con puertos BSP | Mantener la misma familia de rosca | Evita adaptadores innecesarios y reduce el riesgo de error |
| Instalación con mantenimiento frecuente | BSPP con junta u O-ring | Vuelve a sellar con más repetibilidad tras cada desmontaje |
| Bloque compacto de neumática | Rosca definida por el fabricante, muchas veces BSPP o métrica | Facilita alineación y simplifica el montaje |
| Línea ya estandarizada en BSPT | Seguir en BSPT donde el diseño lo permita | Reduce inventario y mantiene la lógica del sistema |
| Diseños con especificación OEM en métrica | Rosca métrica | Encaja con componentes pensados desde origen para ese estándar |
La conclusión práctica es que la rosca cónica no es “mejor” por definición; es mejor cuando el conjunto está diseñado para ella. En una planta con mucho mantenimiento, yo valoro mucho que el puerto vuelva a cerrar igual después de abrirlo. Ahí una unión por cara puede darte menos sorpresas que una conicidad bien apretada pero sensible a la intervención repetida.
Y con eso llego a lo último que siempre reviso antes de cerrar una línea de aire o gas.
Lo que conviene revisar antes de cerrar una línea de aire o gas
Antes de dar una conexión por terminada, yo repaso cinco puntos: estándar exacto, material del cuerpo, tipo de fluido, método de sellado y facilidad de mantenimiento. Esa comprobación evita la mayor parte de incidencias que luego se confunden con “un problema de presión” cuando, en realidad, eran un problema de compatibilidad o de montaje. En una línea de aire comprimido, los detalles pequeños suelen ser los que marcan la diferencia.
- Comprueba si el puerto es R, Rc, Rp o G antes de montar nada.
- Verifica si la unión sella por rosca o por cara.
- Usa el sellador o la junta que corresponda al material y al fluido.
- Haz una prueba de fugas real, no solo una inspección visual.
- Deja identificado el estándar en el recambio para la siguiente intervención.
Si tuviera que resumirlo en una idea práctica, sería esta: una rosca cónica de gas funciona bien cuando se respeta su estándar, se sella con criterio y no se le pide que haga el trabajo de otra familia de roscas. En aire comprimido y neumática, esa disciplina ahorra más tiempo que cualquier atajo.
