Una sala de compresores bien diseñada no solo baja el ruido y el calor: también estabiliza la red de aire, reduce averías y hace mucho más simple el mantenimiento diario. En esta guía repaso qué debe tener ese espacio, cómo conviene distribuirlo, qué límites de ventilación y seguridad merece la pena respetar y cuáles son los fallos que más caras salen en planta.
Lo esencial para que el cuarto de compresores funcione sin sorpresas
- Conviene separar la instalación de polvo, vapores y focos de calor para no degradar el rendimiento ni complicar la seguridad.
- La ventilación debe estar dimensionada para evacuar el calor del equipo y mantener una temperatura interior razonable, idealmente en torno a 10-29 °C.
- El ruido no se gestiona al final: en España ya hay que actuar desde 80 dB(A) y reforzar medidas a partir de 85 dB(A).
- Las válvulas de seguridad, el receptor y los drenajes de condensado son parte crítica del sistema, no accesorios.
- Un acceso cómodo a filtros, paneles, correas y cuadros eléctricos ahorra paradas y evita mantenimientos improvisados.
- Un espacio compartido puede parecer más barato al principio, pero suele penalizar expansión, orden, limpieza y confort acústico.
Qué aporta un cuarto técnico dedicado a la instalación
Cuando centralizo el sistema de aire, busco algo más que un sitio donde “meter la máquina”. El objetivo real es crear un entorno estable para el compresor, el secador, los filtros, el depósito y los elementos de control, con espacio suficiente para inspeccionar y reparar sin desmontar media línea. Esa decisión afecta a la disponibilidad de la planta, al coste energético y a la calidad del aire que llega a la neumática.
La diferencia entre un cuarto dedicado y una zona compartida se nota desde el primer año. En una sala propia, el calor se controla mejor, el mantenimiento se hace más rápido y el nivel de suciedad ambiental baja mucho. En una zona multiuso, en cambio, aparecen interferencias con tránsito, almacenaje o procesos cercanos, y eso complica tanto la operación como la seguridad.
| Criterio | Espacio dedicado | Zona compartida |
|---|---|---|
| Ruido | Más fácil de aislar y tratar | Más exposición para el resto de la planta |
| Temperatura | Más controlable con ventilación específica | Depende de la carga térmica del entorno |
| Mantenimiento | Acceso claro a equipos y repuestos | Más maniobras y más tiempo parado |
| Ampliación | Más sencilla de prever | Limitada por el uso del espacio |
| Coste inicial | Algo mayor | Menor, pero con más riesgo de sobrecoste posterior |
Si la instalación alimenta procesos neumáticos críticos, yo casi siempre prefiero el espacio dedicado. La inversión extra se recupera en forma de menos paradas, menos calor acumulado y menos improvisación cuando toca ampliar o intervenir. A partir de aquí, el siguiente paso es ordenar bien el espacio para que el equipo respire y el técnico pueda trabajar con normalidad.

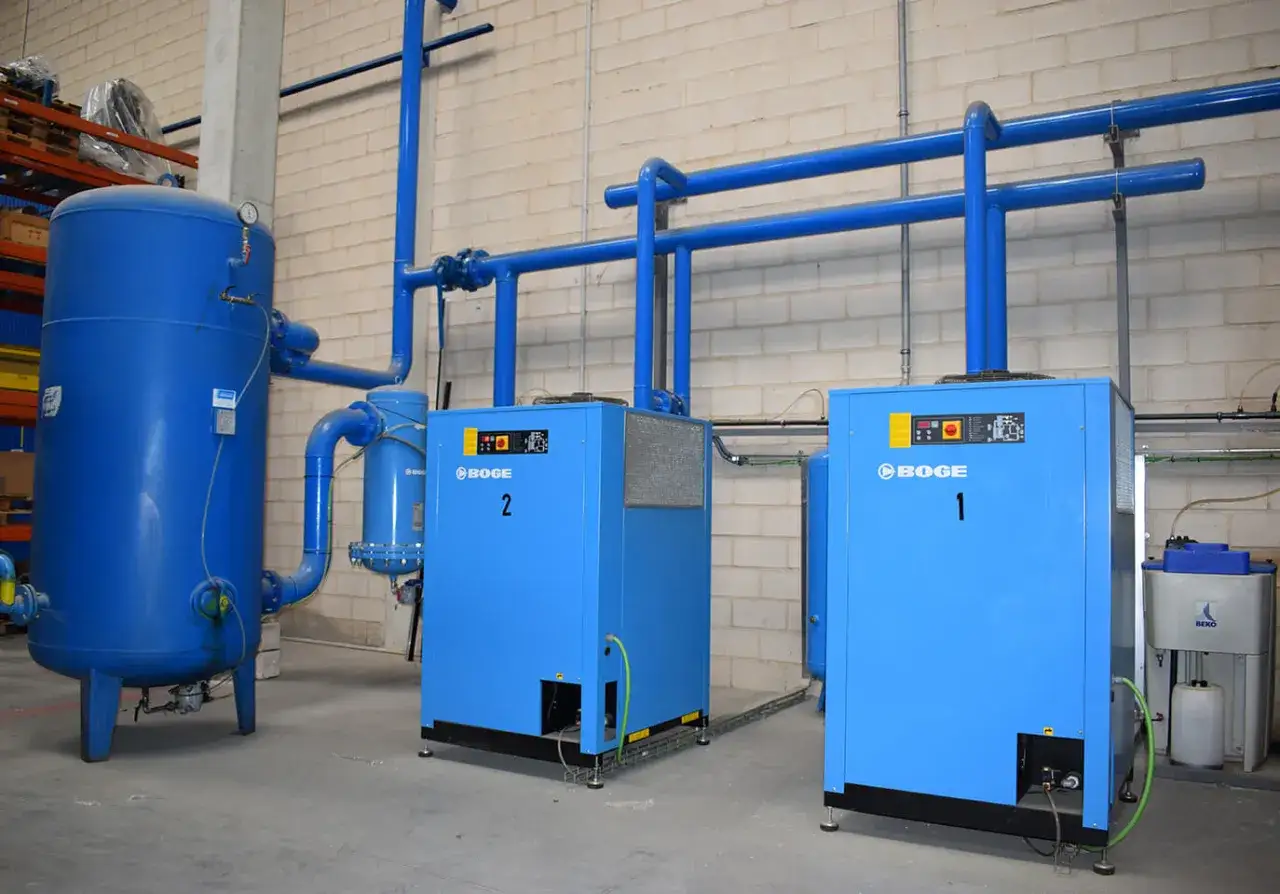

Cómo distribuir el espacio para trabajar sin estorbar la instalación
La distribución interior debería responder a una idea muy simple: todo lo que se usa a menudo debe estar accesible, y todo lo que genera calor, ruido o condensado debe quedar recogido de forma limpia. En la práctica, eso significa no pegar los equipos a una pared “porque caben”, no cruzar tuberías por delante de registros y no dejar el acceso al cuadro eléctrico como si fuera una ocurrencia de última hora.
Lo que yo reviso primero
Empiezo por el flujo de mantenimiento. El operario debe poder abrir paneles, sustituir filtros, revisar correas, leer manómetros y vaciar condensados sin pelearse con otros equipos. También dejo margen para el desmontaje de piezas pesadas, porque el día que una válvula o un motor falla nadie agradece tener que sacar el compresor por piezas.
Elementos que conviene separar
- La entrada de aire exterior, para que no aspire polvo, humos ni vapores de limpieza o proceso.
- El punto de descarga de aire caliente, para evitar que recircule hacia la aspiración.
- El drenaje de condensado, para que el agua no vuelva al pavimento ni al equipo.
- El cuadro eléctrico, que necesita acceso claro y un entorno libre de calor excesivo.
- La zona de repuestos y consumibles, que no debería mezclarse con tránsito ni con almacenamiento genérico.
Si el cuarto nace pequeño, mi recomendación es pensar ya en el siguiente compresor, no solo en el actual. Las ampliaciones mal previstas son una fuente constante de tuberías provisionales, calor mal resuelto y mantenimiento incómodo. Con el espacio claro, el siguiente cuello de botella suele ser la ventilación, y ahí sí se gana o se pierde rendimiento de verdad.
Ventilación y temperatura, donde se gana o se pierde eficiencia
En compresión de aire, el calor no es un detalle; es una consecuencia directa del trabajo del equipo. En los modelos refrigerados por aire, casi toda la energía consumida termina convertida en calor dentro del recinto, así que la ventilación no debe improvisarse. Si el calor no sale, sube la temperatura interna, empeora la fiabilidad y el compresor trabaja en peores condiciones.
Qué temperatura tiene sentido buscar
Como referencia práctica, yo intento mantener el cuarto en una banda de 10 a 29 °C. No es un capricho: ayuda a que el equipo no se acerque a zonas de sobretemperatura ni a un ambiente demasiado frío para el arranque o para algunos elementos auxiliares. Además, conviene limitar el aumento de temperatura en la sala a unos 7-10 °C respecto al exterior.
Cómo debería entrar y salir el aire
La toma de aire debería venir del exterior, preferiblemente con recorridos cortos y sin conductos largos que añadan pérdidas. Si se puede, la entrada debe quedar baja pero protegida frente a nieve o suciedad, y la extracción conviene situarla alta para aprovechar que el aire caliente asciende. Un criterio útil es vigilar que la velocidad en la abertura de entrada no supere 4 m/s, porque un flujo demasiado agresivo suele traducirse en ruido y en peor comportamiento del sistema.
Cuando la evacuación del calor se complica, yo valoro seriamente el uso de equipos refrigerados por agua o la recuperación del calor residual para otras necesidades de planta. No siempre compensa cambiar el diseño, pero sí compensa calcularlo bien antes de llenar la sala de ventiladores que luego no resuelven el problema. Con la temperatura bajo control, el siguiente frente crítico es el ruido y todo lo que arrastra alrededor.
Ruido, vibración y seguridad del personal
El ruido en una instalación de aire comprimido no solo cansa: también enmascara señales, dificulta la comunicación y aumenta el riesgo de error. El INSST deja claro que, en el trabajo, hay que empezar a actuar desde 80 dB(A), reforzar medidas a 85 dB(A) y no superar 87 dB(A) como valor límite de exposición. En una planta real, eso me lleva a pensar el cerramiento, la ubicación y el aislamiento desde el diseño inicial, no después de la primera queja.Qué medidas suelen funcionar de verdad
- Separar el equipo en un recinto propio y evitar paredes rígidas sin tratamiento acústico.
- Usar soportes antivibración para reducir transmisión a estructura y tuberías.
- Instalar puertas y pasos con buen sellado para que el ruido no se fugue por huecos pequeños.
- Revisar fugas de aire, porque una fuga pequeña puede convertirse en un silbido constante muy molesto.
- Mantener rodamientos, filtros y componentes mecánicos en buen estado; el ruido anómalo suele ser una alerta temprana, no un ruido “normal”.
Lee también: Roscas BSP - Evita fugas y errores en aire comprimido
Presión, válvulas y protección del circuito
En el apartado de seguridad, el BOE regula los equipos a presión y obliga a tratar el conjunto con criterio técnico, no como una máquina auxiliar sin importancia. Las válvulas de seguridad deben poder evacuar todo el caudal previsto sin que la presión supere de forma peligrosa el valor de tarado; una referencia habitual es que el incremento no rebase el 10% de la presión de ajuste. Además, esas válvulas deben quedar donde realmente protejan el sistema, especialmente después de la última etapa de compresión y en el circuito de almacenamiento.
Si el entorno puede generar vapores inflamables o coexistir con sustancias combustibles, no doy por hecho que el problema sea solo mecánico. En ese caso, hay que evaluar si existe una atmósfera explosiva y aplicar el marco preventivo que corresponda. Cuando esta parte está bien resuelta, el cuarto deja de ser un foco de riesgo y pasa a ser una pieza fiable del sistema neumático.
Qué equipos y servicios no deberían faltar
Un local técnico bien montado no se limita al compresor principal. Para que el aire llegue con estabilidad y con la calidad adecuada, yo suelo comprobar una cadena de elementos que trabajan juntos: secado, filtración, almacenamiento, drenaje y control. Si alguno falta o está mal dimensionado, el resto acaba pagando la factura.
| Elemento | Función | Qué evita |
|---|---|---|
| Secador | Reduce la humedad del aire | Condensación, corrosión y fallos en válvulas |
| Filtros | Retienen partículas y aerosoles | Suciedad en herramientas, actuadores y redes |
| Depósito | Estabiliza presión y cubre picos de demanda | Arranques y paradas excesivas |
| Purga de condensados | Expulsa agua acumulada | Arrastre de humedad hacia la instalación |
| Instrumentación | Permite controlar presión y estado | Trabajar “a ciegas” hasta que llega la avería |
Si el aire alimenta neumática general de taller, una configuración básica puede bastar. Si, en cambio, mueve instrumentación, automatización sensible o procesos con requisitos de calidad más altos, yo subiría el nivel de filtración y secado sin pensarlo demasiado. El punto importante es no sobredimensionar por intuición ni quedarse corto por ahorrar en la primera compra, porque el aire “barato” suele salir caro en mantenimiento.
También conviene distinguir entre aire de servicio y aire respirable. Cuando la aplicación exige calidad respirable o riesgos higiénicos especiales, la ubicación del compresor, la toma de aire y la filtración dejan de ser decisiones genéricas y pasan a requerir más rigor. Ahí el espacio no solo alberga equipos: también protege la calidad del aire que sale de ellos.
Los fallos que más encarecen la explotación
He visto una y otra vez los mismos errores, y casi todos nacen de pensar en corto plazo. El primero es elegir la ubicación por conveniencia de obra y no por comportamiento térmico y acústico. El segundo es dejar la ventilación “para luego”. El tercero es no prever el mantenimiento real, que siempre necesita más espacio del que uno imagina en plano.
- Instalar la aspiración donde hay polvo, humo o vapores de proceso.
- Subdimensionar la extracción de calor y confiar en un ventilador pequeño.
- Dejar el equipo pegado a paredes o tabiques sin margen para intervención.
- Olvidar el drenaje de condensados y acabar con humedad en pavimento y equipos.
- Ignorar el ruido hasta que aparece la queja interna o la medición obligatoria.
- Montar la instalación sin pensar en ampliaciones, dejando la sala sin recorrido de crecimiento.
La mayoría de estos problemas no se resuelve con una compra puntual, sino con una revisión honesta del diseño completo. A menudo basta con corregir dos o tres decisiones clave para que la instalación cambie de comportamiento por completo. Y si tengo que cerrar el proyecto con una idea práctica, me quedo con esta.
Lo que cerraría antes de darla por buena
Si la sala de compresores ya existe, yo repasaría primero tres cosas: ventilación real, accesibilidad de mantenimiento y protección del conjunto a presión. Después miraría ruido, condensados y orden de tuberías, porque suelen ser los detalles que más tiempo consumen cuando empiezan las incidencias. Cuando esos puntos quedan resueltos, el espacio deja de ser un simple cuarto técnico y pasa a sostener de verdad la fiabilidad de toda la red neumática.
En una planta industrial, eso marca la diferencia entre un sistema que “funciona” y otro que funciona con margen, previsión y menos urgencias.
