Un sistema de aire comprimido bien diseñado no solo mueve actuadores y herramientas: también estabiliza procesos neumáticos, evita paradas y reduce un gasto eléctrico que suele crecer sin hacer ruido. Yo suelo empezar por la demanda real, porque ahí se decide si la instalación será fiable, sobria y fácil de mantener o, al contrario, una fuente continua de pérdidas. En este artículo repaso cómo funciona, qué piezas importan de verdad, cómo dimensionarlo y qué mantenimiento merece la pena en planta.
Lo esencial para orientarse sin perder eficiencia
- La instalación no se define solo por el compresor: red, depósito, secado, filtración y control pesan tanto o más.
- Los problemas serios suelen nacer de tres frentes: fugas, presión mal ajustada y distribución deficiente.
- En sistemas de unas 100 psig, subir 2 psi puede elevar el consumo alrededor de un 1%.
- Las fugas pueden desperdiciar entre un 20% y un 30% del caudal producido si no se controlan.
- La calidad del aire debe adaptarse a la aplicación: no pide lo mismo una herramienta neumática que una línea de automatización.
Qué resuelve de verdad en una planta

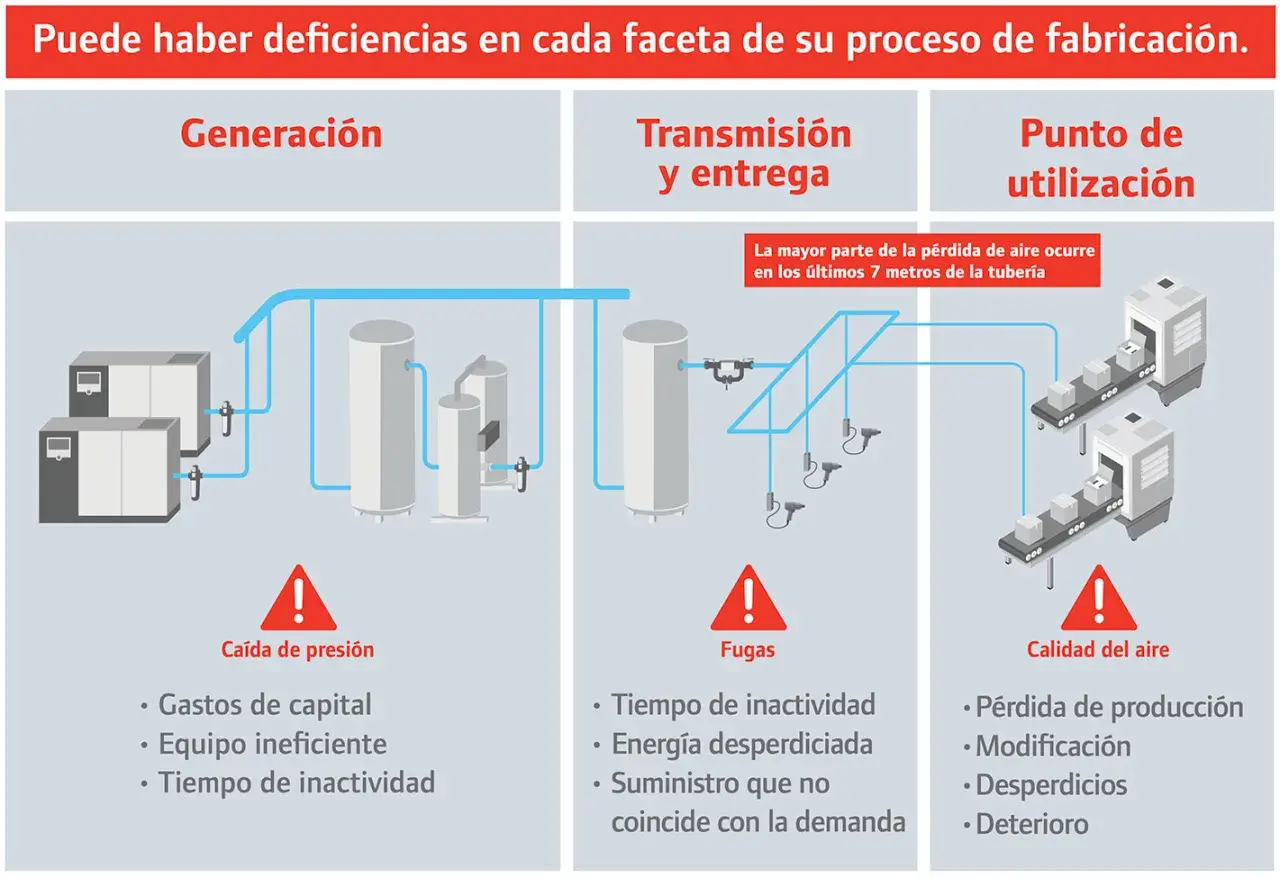

Yo lo veo como una cadena de valor muy concreta: tomar aire ambiente, comprimirlo, almacenarlo, tratarlo y entregarlo allí donde hace falta con la presión y la calidad adecuadas. Esa secuencia parece simple, pero en producción marca diferencias reales cuando hay cilindros neumáticos, válvulas, soplado, herramientas o instrumentación que dependen de un suministro estable.
La razón por la que este tema importa es menos obvia de lo que parece. El aire comprimido es cómodo y versátil, sí, pero energéticamente es caro: gran parte de la energía que entra en el compresor acaba convertida en calor. Por eso, cada fuga, cada metro de tubería mal resuelto y cada psi de más se nota en la factura y en la fiabilidad.
Cuando reviso una instalación, no empiezo por la marca del compresor; empiezo por lo que necesita la planta para trabajar sin sobrepresión ni inestabilidad. Con esa visión ya tiene sentido mirar los componentes que sostienen el rendimiento.
Los componentes que realmente cambian el rendimiento

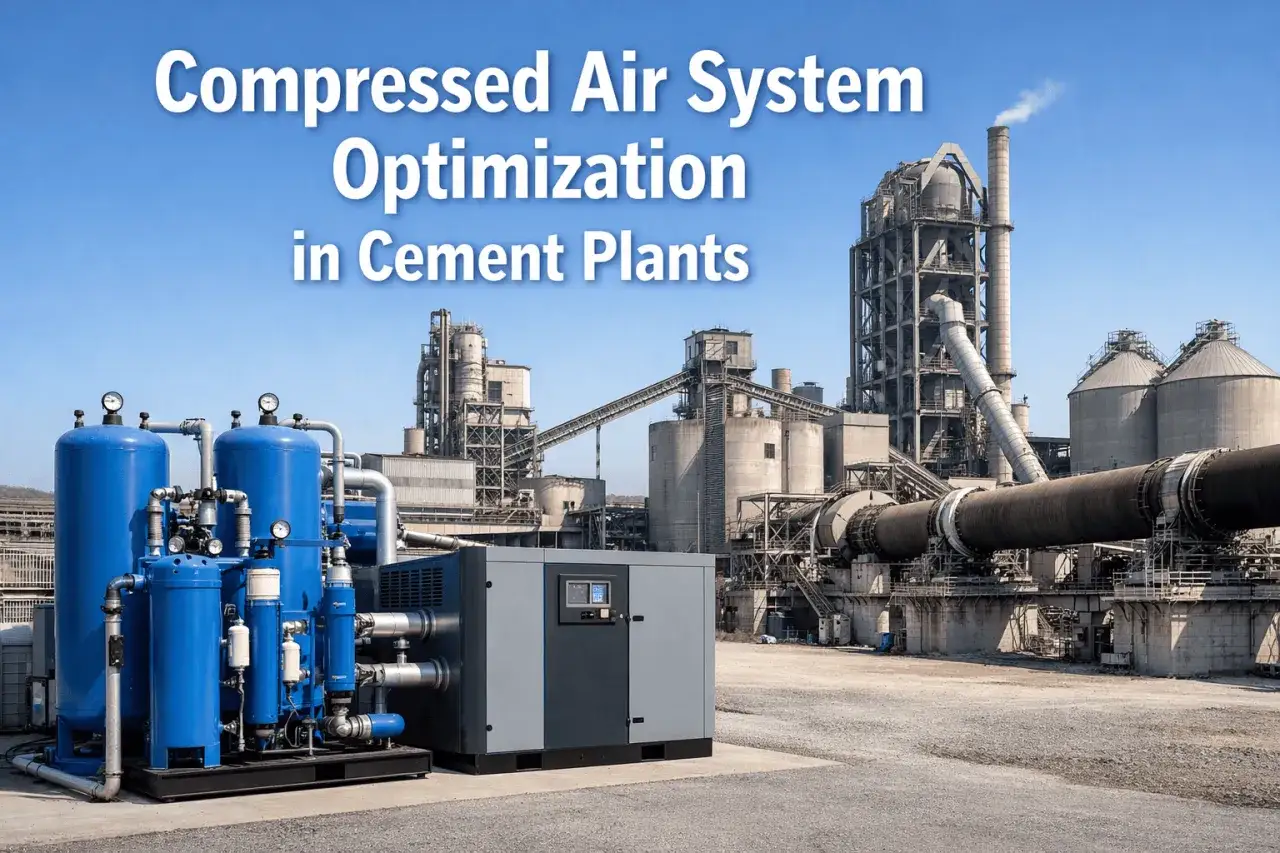

La máquina importa, pero una instalación sólida se gana o se pierde en el conjunto. El compresor produce, el depósito amortigua, el secado protege, los filtros afinan la calidad y la red reparte el aire con pérdidas mínimas. Si uno de esos elementos está mal resuelto, los demás trabajan peor de lo que deberían.
| Componente | Función | Qué vigilo yo |
|---|---|---|
| Compresor | Genera el caudal y la presión base | Perfil de demanda, modo de control, horas de trabajo y temperatura |
| Depósito | Estabiliza picos y reduce ciclos | Volumen suficiente, drenaje del condensado y ubicación |
| Secador | Elimina humedad y evita condensación aguas abajo | Punto de rocío requerido y pérdida de carga |
| Filtros | Retienen partículas, aerosoles y restos de aceite | Caída de presión y frecuencia de recambio |
| Tuberías | Distribuyen el aire hasta los puntos de uso | Diámetro, trazado, fugas y capacidad de expansión |
| Drenajes | Expulsan el condensado | Funcionamiento real, no solo presencia física |
| Control maestro | Coordina compresores y demanda | Secuenciación, consignas y respuesta a cambios de carga |
Qué tipo de compresor encaja mejor
No existe un único equipo ideal para todo. Yo suelo separar la elección por patrón de consumo, no por preferencia de catálogo. La decisión correcta depende de si la planta trabaja de forma intermitente, estable o con variaciones constantes a lo largo del día.
| Tipo | Encaje habitual | Ventaja | Límite |
|---|---|---|---|
| Pistón | Uso intermitente, talleres, demandas pequeñas | Inversión inicial contenida | Menos adecuado para servicio continuo y más pulsaciones |
| Tornillo de velocidad fija | Demanda relativamente estable | Robusto y eficiente en carga sostenida | Penaliza cuando la demanda baja mucho y el ciclo se alarga |
| Tornillo con variador | Consumo variable a lo largo del turno | Adapta la producción al caudal real | Rinde mejor cuando el perfil de uso está bien medido y controlado |
Mi regla práctica es sencilla: primero resuelvo la arquitectura de la red, luego elijo la máquina. Si se invierte ese orden, lo normal es comprar capacidad de más para tapar un problema que en realidad está en distribución o control. A partir de aquí, el siguiente paso es dimensionar con datos reales y no con margen de miedo.
Cómo dimensionarlo sin sobredimensionar
Yo no dimensionaría una instalación por intuición. Lo correcto es medir cuánto aire se necesita, a qué presión mínima debe llegar en el punto de uso y cómo cambia la demanda a lo largo del turno. Si no haces ese trabajo, acabas pagando por presión sobrante o por capacidad que casi nunca se aprovecha.
- Identifica los consumos reales: herramientas, cilindros, soplado, limpieza, manipulación, instrumentación y cualquier uso auxiliar.
- Separa consumo medio y consumo pico: el promedio te orienta, pero el pico define si necesitas depósito, secuenciación o más reserva.
- Fija la presión mínima útil: no la que suena cómoda, sino la que permite trabajar sin fallos en el punto más desfavorable.
- Evalúa la caída de presión: si la red obliga a subir la consigna para compensar pérdidas, el diseño está absorbiendo energía de más.
- Deja margen para crecimiento: no para duplicar por si acaso, sino para absorber ampliaciones razonables sin rehacer toda la instalación.
| Dato que necesito | Para qué sirve |
|---|---|
| Caudal medio y caudal pico | Elegir capacidad y tamaño del depósito |
| Presión mínima en el punto de uso | Evitar sobrepresión en cabecera |
| Simultaneidad de consumos | Definir control y reserva real |
| Variabilidad del turno | Decidir si conviene variador o control escalonado |
| Calidad del aire exigida | Dimensionar secado y filtración |
Hay dos cifras que uso como referencia porque ayudan a aterrizar decisiones: en sistemas cercanos a 100 psig, subir 2 psi puede aumentar el consumo alrededor de un 1%, y una instalación bien resuelta debería mantener la pérdida de presión entre el compresor y el punto más lejano en torno a 1-2 psi o menos bajo carga plena. Si necesitas más presión para llegar al final de la línea, el problema rara vez está en el equipo principal. Con la demanda clara, la calidad del aire deja de ser un detalle y pasa a ser una decisión de proceso.
La calidad del aire que exige la neumática
En neumática, la calidad del aire no es una manía de mantenimiento; es parte de la funcionalidad. Agua, aceite y partículas afectan a válvulas, cilindros, sensores, herramientas y elementos de automatización. Cuando aparece condensado en la línea, lo normal no es solo corrosión: también hay ralentizaciones, atascos, desgaste prematuro y comportamiento errático.
Yo suelo separar la calidad en tres preguntas muy prácticas: cuánto agua no puedo tolerar, cuánto aceite puedo admitir y qué nivel de partículas es compatible con el proceso. A partir de ahí se decide la combinación de secado y filtración. Si se deja esa decisión para el final, luego aparecen soluciones de compromiso que cuestan más de lo que ahorran.
Cuándo basta un secador frigorífico
En muchas aplicaciones industriales, un secador frigorífico es suficiente porque cubre la mayor parte de los usos habituales con una solución razonable en coste y mantenimiento. Es una opción sensata cuando el objetivo principal es evitar condensación y proteger la red y los equipos aguas abajo sin exigir un nivel extremo de sequedad.
Lee también: Separador de aceite - Guía para elegir y mantener bien
Cuándo compensa un secador de adsorción
Si el proceso es muy sensible a la humedad, si hay temperaturas ambiente muy bajas o si la calidad requerida es especialmente exigente, un secador de adsorción tiene más sentido. Su punto fuerte es alcanzar un aire mucho más seco, pero también implica más complejidad, más coste inicial y una lógica de mantenimiento distinta. Aquí no hay una respuesta universal: lo correcto depende de la aplicación real, no del equipo más sofisticado del catálogo.
Los filtros también merecen criterio. La filtración fina protege mejor, pero añade caída de presión y suele exigir recambios más frecuentes. Yo no pondría más etapas de las necesarias, porque un filtro sobredimensionado en pureza puede convertirse en un lastre en energía y mantenimiento. Cuando eso falla, los costes aparecen aunque la producción siga en marcha.
Los fallos que más caro salen
Hay errores que se repiten en casi todas las plantas y que, por ser cotidianos, pasan desapercibidos. El problema es que se acumulan. No hacen ruido al principio, pero acaban elevando la factura eléctrica, desgastando componentes y obligando a trabajar por encima de la presión necesaria.
- Fugas pequeñas y persistentes: suelen concentrarse en racores, mangueras, conexiones rápidas, válvulas y drenajes. Pueden llegar a desperdiciar entre un 20% y un 30% del caudal producido.
- Presión de consigna demasiado alta: se usa como parche para compensar una red mala, pero encarece todo el conjunto.
- Uso inadecuado del aire: soplar, limpiar o enfriar con aire comprimido cuando existe una alternativa más simple suele ser caro y poco elegante desde el punto de vista técnico.
- Tubería subdimensionada o mal trazada: genera pérdida de carga, turbulencias y condensación acumulada en puntos muertos.
- Condensado mal gestionado: si el agua no sale donde debe, aparece en la línea, en los filtros o en el propio equipo.
Yo diría que el error más frecuente no es un componente concreto, sino una mentalidad: tratar el aire comprimido como si fuera gratis porque sale de una máquina. No lo es. Cada fuga obliga a producir más; cada psi extra obliga a consumir más; cada corrección improvisada deja una factura diferida. Para que el problema no se repita, el mantenimiento tiene que estar ligado a la demanda real.
El mantenimiento que mantiene la factura bajo control
Un plan útil no consiste en mirar el compresor cuando falla. Consiste en prevenir la fuga, la caída de rendimiento y el agua donde no toca. Yo prefiero una rutina corta pero constante, porque funciona mejor que las revisiones heroicas una vez al año.
| Frecuencia | Qué reviso | Qué evita |
|---|---|---|
| Diaria | Presión, temperatura, alarmas y purgas | Sorpresas operativas y paradas evitables |
| Mensual | Fugas visibles, caídas de presión, filtros y drenajes | Pérdidas silenciosas y condensado acumulado |
| Trimestral | Secador, vibración, consumo y puntos calientes | Degradación progresiva del rendimiento |
| Anual | Auditoría completa de demanda y red | Sobrecapacidad, mala consigna y redimensionamientos tardíos |
También me parece clave registrar lo que se encuentra. Una fuga reparada sin seguimiento vuelve a aparecer; un filtro que siempre cae antes de tiempo suele delatar una instalación sucia o una especificación mal elegida; un secador que trabaja fuera de su punto ideal pide revisión del conjunto, no solo del propio secador. Con tres datos bien medidos, modernizar la red deja de ser una apuesta y se convierte en una decisión técnica.
Lo que conviene revisar antes de modernizar la red
Si tuviera que priorizar solo tres preguntas antes de invertir, elegiría estas: cuánto aire consume la planta de verdad, qué presión mínima necesita el punto más desfavorable y qué calidad de aire exige cada proceso. Con eso ya se puede decidir si hace falta cambiar el compresor, añadir control centralizado, ajustar el tamaño del depósito, rehacer tramos de tubería o mejorar el secado.
En muchas plantas, la rentabilidad más rápida no llega por comprar más capacidad, sino por perder menos aire y bajar la presión de trabajo sin comprometer la producción. Ese enfoque encaja especialmente bien en mantenimiento industrial, donde el retorno suele venir de pequeñas mejoras acumuladas: menos fugas, menos caída de presión, mejor control y menos humedad en la línea.En muchas plantas, la rentabilidad más rápida no llega por comprar más capacidad, sino por perder menos aire y bajar la presión de trabajo sin comprometer la producción. Ese enfoque encaja especialmente bien en mantenimiento industrial, donde el retorno suele venir de pequeñas mejoras acumuladas: menos fugas, menos caída de presión, mejor control y menos humedad en la línea.Si tuviera que resumirlo en una sola idea, diría que la instalación vale tanto como su punto más débil: la fuga, la curva de demanda mal leída o la red mal trazada. Cuando esos tres factores están controlados, el aire comprimido deja de ser un coste difuso y se convierte en una herramienta predecible para producción y neumática.
