La rosca R 1/4 es una de esas conexiones pequeñas que, si se elige mal, terminan en fugas, montaje forzado y tiempo perdido en una línea de aire comprimido. En este artículo explico qué significa exactamente, dónde se usa en neumática, cómo distinguirla de G, Rp, Rc y NPT, y qué revisar antes de montar un racor para no equivocarte en taller.
Lo esencial de la rosca R 1/4 en neumática industrial
- R 1/4 identifica una rosca cónica exterior de tipo BSPT, muy común en componentes neumáticos y de aire comprimido.
- Su sellado se realiza en la propia rosca, no en una cara plana, por lo que la compatibilidad con Rp, Rc y G importa de verdad.
- El tamaño nominal no coincide con el diámetro exterior real: en 1/4 el diámetro mayor ronda 13,157 mm y el paso es de 19 hilos por pulgada.
- En neumática aparece en racores, válvulas, colectores, filtros y equipos compactos donde el espacio y la estanqueidad son críticos.
- La confusión más cara suele ser mezclar BSP con NPT o asumir que G y R son intercambiables.

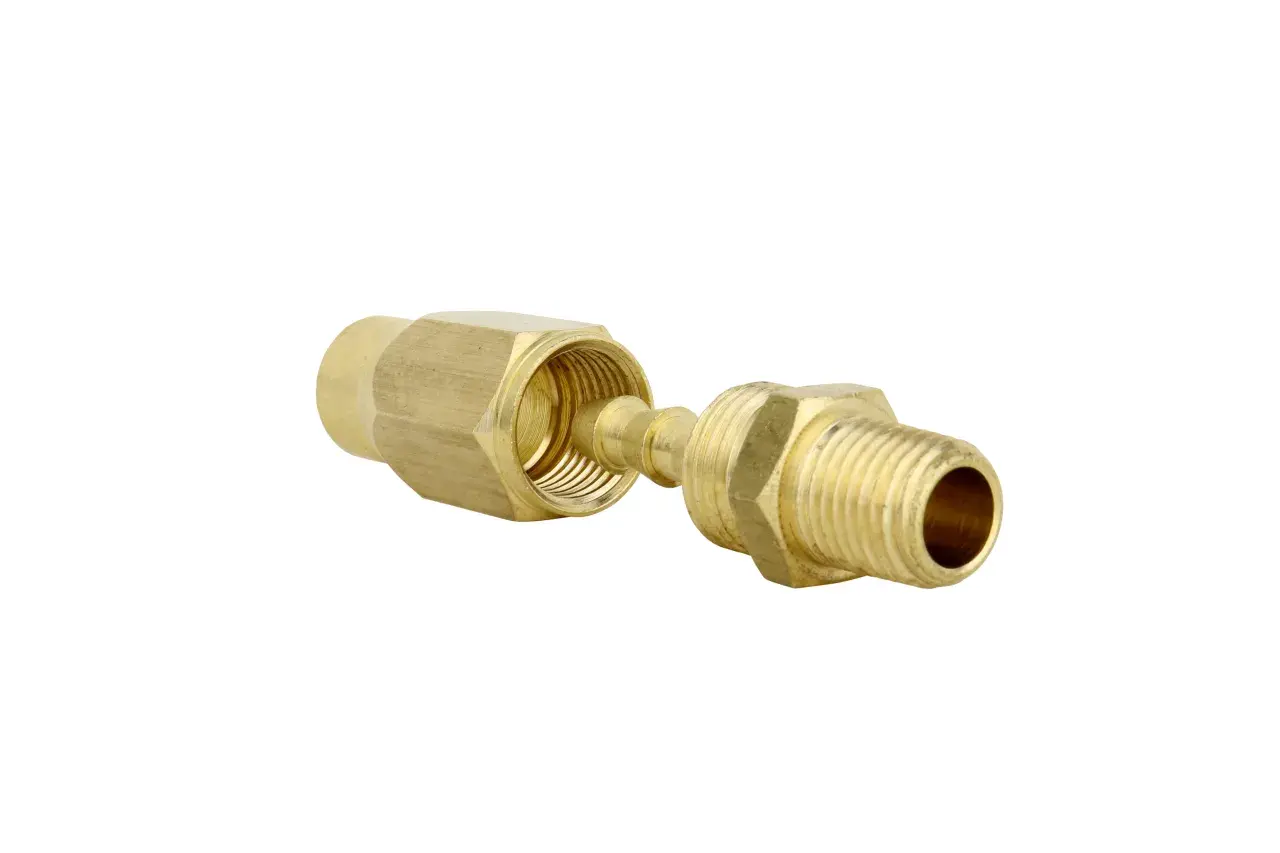

Qué significa exactamente una rosca R 1/4
Yo la leo así: la letra R indica una rosca cónica exterior, y 1/4 es el tamaño nominal de la familia BSP, no una medida directa del diámetro real. En la práctica, estamos hablando de una rosca de tubería de perfil Whitworth, con ángulo de 55°, pensada para uniones donde el sellado se apoya en la propia geometría del filete.
La clave técnica está en la conicidad. No es una rosca cilíndrica; su diámetro varía a lo largo de la longitud, lo que ayuda a que la unión apriete progresivamente. Por eso esta designación se asocia a estándares como ISO 7-1 / EN 10226-1 y se ve muy a menudo en documentación de fabricantes como “rosca Gas cónica” o “BSPT”.
La idea importante es esta: R 1/4 no describe “un tornillo pequeño”, sino un tipo de conexión de tubería pensado para estanqueidad. Eso explica por qué el siguiente paso no es medir a ojo, sino entender dónde encaja dentro de una instalación neumática.
Dónde la encuentro de verdad en una instalación de aire comprimido
En aire comprimido y neumática, la rosca R 1/4 aparece donde el diseño pide compacidad y una conexión fiable: racores rápidos, electroválvulas, bloques de distribución, pequeños colectores, manómetros y cuerpos de regulación. Yo la veo especialmente en equipos donde el caudal no es enorme, pero la limpieza del montaje y la repetibilidad sí importan.
| Elemento | Por qué suele llevar R 1/4 | Qué conviene comprobar |
|---|---|---|
| Racores rápidos | Permiten montar líneas compactas sin perder estanqueidad | Tipo de sellado y sentido de montaje |
| Electroválvulas | Muy comunes en entradas y salidas de aire | Si el puerto es R, Rp o G antes de pedir el adaptador |
| Colectores y manifolds | Reducen espacio y simplifican el circuito | Caudal admisible y orientación de puertos |
| Manómetros y presostatos | El tamaño 1/4 encaja bien en instrumentación industrial | Presión de trabajo y compatibilidad con selladores |
| Filtros y reguladores | Equilibran tamaño de equipo y facilidad de mantenimiento | Si la rosca sella en hilo o por junta tórica |
En instalaciones reales, el error no suele estar en la pieza en sí, sino en elegir un puerto que parece similar pero no sella igual. Por eso merece la pena separar bien las familias de rosca antes de comprar cualquier adaptador o racor.
Cómo distinguir R, G, Rp, Rc y NPT sin equivocarte
Esta es la parte que más problemas evita. En la práctica, R, G, Rp, Rc y NPT pueden parecer parecidas a simple vista, pero no trabajan igual. Yo nunca las trato como equivalentes, porque el ángulo, la conicidad y el método de sellado cambian el resultado final.
| Designación | Geometría | Dónde sella | Uso típico | Compatibilidad práctica |
|---|---|---|---|---|
| R | Cónica exterior | En la propia rosca | Macho en racores y cuerpos de válvulas | Compatible con Rp o Rc del mismo sistema |
| G | Cilíndrica exterior o interior | Por cara plana, junta u O-ring | Conexiones donde el sellado no va en el filete | No se debe asumir compatibilidad con R |
| Rp | Cilíndrica interior | En la unión roscada con R | Hembras de cuerpos y accesorios BSPT | Mateado habitual con R |
| Rc | Cónica interior | En la propia rosca | Menos frecuente, pero existe en algunos diseños | Mateado con R cuando el fabricante lo prevé |
| NPT | Cónica, pero de 60° | En la propia rosca | Estándar americano de tubería | No es intercambiable con BSP aunque “entre” parcialmente |
La trampa más habitual es esta: una pieza BSP puede roscarse en una NPT durante unas vueltas y dar la falsa impresión de que encaja. Yo no me quedo en eso; si el estándar no coincide, la fuga o el daño de filete acaba apareciendo tarde o temprano. Ese detalle es más importante de lo que parece, y por eso conviene mirar las medidas y el marcado con calma.
Medidas orientativas y señales para identificarla en taller
Cuando reviso una conexión, no me fío solo del calibre. El tamaño nominal 1/4 no significa que el diámetro exterior sea 1/4 de pulgada. En R 1/4, el diámetro mayor ronda 13,157 mm y el paso es de 1,337 mm, es decir, 19 hilos por pulgada. Ese dato ya te separa de muchas roscas que parecen parecidas pero no lo son.
| Tamaño BSPT | Hilos por pulgada | Paso aprox. en mm | Diámetro mayor aprox. | Uso habitual |
|---|---|---|---|---|
| R 1/8 | 28 | 0,907 | 9,728 mm | Instrumentación ligera y purgas pequeñas |
| R 1/4 | 19 | 1,337 | 13,157 mm | Racores compactos, válvulas y bloques neumáticos |
| R 3/8 | 19 | 1,337 | 16,662 mm | Cuando hace falta más margen de caudal |
| R 1/2 | 14 | 1,814 | 20,955 mm | Líneas con mayor consumo o tramos principales |
Si yo tuviera que identificarla rápido en taller, seguiría tres pistas: la marca del fabricante, el tipo de puerto que indica el catálogo y el paso de rosca. Una medición con pie de rey ayuda, pero por sí sola no basta. En neumática, la compatibilidad real la confirma mejor una plantilla de roscas o la ficha técnica del componente.
Qué hago para elegir el racor correcto y evitar fugas
Cuando trabajo con aire comprimido, trato la elección del racor como una decisión de estanqueidad, no como una compra menor. Una rosca bien elegida ahorra tiempo de montaje, reduce microfugas y evita tener que repetir pruebas de presión. Lo que yo reviso siempre es bastante simple, pero no lo salto nunca.
- Identifico la familia de rosca: R, G, Rp, Rc o NPT, sin asumir equivalencias por tamaño.
- Compruebo si el sellado va en la rosca o en una cara: si hay junta tórica, arandela o asiento plano, no fuerzo sellado en el filete.
- Reviso presión y temperatura: latón niquelado, acero inoxidable o polímero técnico no responden igual.
- Uso el sellador adecuado: cinta PTFE o sellador líquido solo cuando el diseño lo admite y sin invadir el interior del circuito.
- Ajusto sin sobreapretar: pasarse de par de apriete daña filetes y complica el desmontaje futuro.
- Pruebo fugas al final: una pasada con solución jabonosa o un test de estanqueidad vale más que la intuición.
También conviene mirar el caudal. A veces una R 1/4 funciona perfectamente en una válvula o un sensor, pero se queda corta si la línea alimenta varios actuadores o un consumo elevado. Ahí yo no me obsesiono con “mantener la rosca” por inercia: si el circuito crece, muchas veces tiene sentido subir a 3/8 o 1/2 y reducir pérdida de carga.
Lo que yo reviso antes de cerrar una línea de aire
Antes de dar por buena una conexión, yo compruebo tres cosas: que la rosca coincide con el estándar del equipo, que el tipo de sellado es el correcto y que la pieza elegida soporta el servicio real de la instalación. Ese orden evita el error típico de montar algo “parecido” que luego obliga a desmontar todo el bloque.
Si el equipo ya trabaja con G, no lo convierto en R por comodidad. Si la pieza es BSPT, no la mezclo con NPT. Y si el puerto es R 1/4, me aseguro de que el racor, el adaptador y el sellador estén pensados para ese mismo sistema. Esa disciplina, que parece menor, suele ser la diferencia entre una línea limpia y una instalación que pierde aire desde el primer día.
Mi criterio final es sencillo: en neumática, la rosca correcta no es la que “entra”, sino la que sella bien, respeta el estándar y mantiene estable la instalación con el paso del tiempo.
