Lo esencial para interpretar la dureza en tornillería
- Dureza y resistencia mecánica no son exactamente lo mismo: una pieza puede ser dura y, aun así, no ser la mejor opción para una unión mal diseñada.
- Las clases 8.8, 10.9 y 12.9 no hablan solo de dureza; también resumen resistencia a tracción y límite elástico.
- Más dureza no siempre es mejor: sube la capacidad de carga, pero también aumenta la sensibilidad a errores de apriete y a la fragilidad.
- En recepción, la marca de la cabeza, el embalaje y un ensayo Rockwell o Vickers dicen más que una simple inspección visual.
- La calidad de tratamiento térmico y la dureza superficial importan tanto como el número grabado en el tornillo.
Qué mide realmente la dureza de un tornillo
Yo separo siempre tres ideas que suelen mezclarse: dureza, resistencia y tenacidad. La dureza mide, de forma simplificada, cuánto se resiste el material a ser rayado o indentado; la resistencia indica cuánta carga soporta antes de fallar; y la tenacidad describe cómo tolera deformación y golpes sin romperse de forma brusca. En tornillería industrial, esa diferencia importa mucho porque una pieza muy dura puede comportarse peor si la unión trabaja con vibración, desalineación o apriete irregular.
Para comprobarlo se usan distintos ensayos. La referencia más habitual en tornillos métricos es la dureza medida por Rockwell, Vickers o Brinell, cada una con su campo de aplicación. Yo las traduzco así: Rockwell es rápido y muy práctico para taller, Vickers es más versátil cuando la pieza es pequeña o cuando hay que comparar superficie y núcleo, y Brinell suele tener más sentido en materiales menos duros o piezas más grandes.
| Ensayo | Qué aporta | Cuándo lo usaría | Limitación práctica |
|---|---|---|---|
| Rockwell | Lectura rápida de dureza en escala HRB o HRC | Recepción de material y control rutinario | Necesita superficie y espesor suficientes |
| Vickers | Muy útil para comparar superficie, núcleo y zonas tratadas | Piezas pequeñas, verificación de calidad y disputas | Exige más preparación y criterio de interpretación |
| Brinell | Buena visión general del comportamiento del material | Elementos más masivos o materiales más blandos | No es la opción más cómoda para tornillos pequeños |
Con esto claro, ya tiene sentido pasar a los números que suelen grabarse en la cabeza del tornillo y que, en la práctica, son los que de verdad orientan la compra.

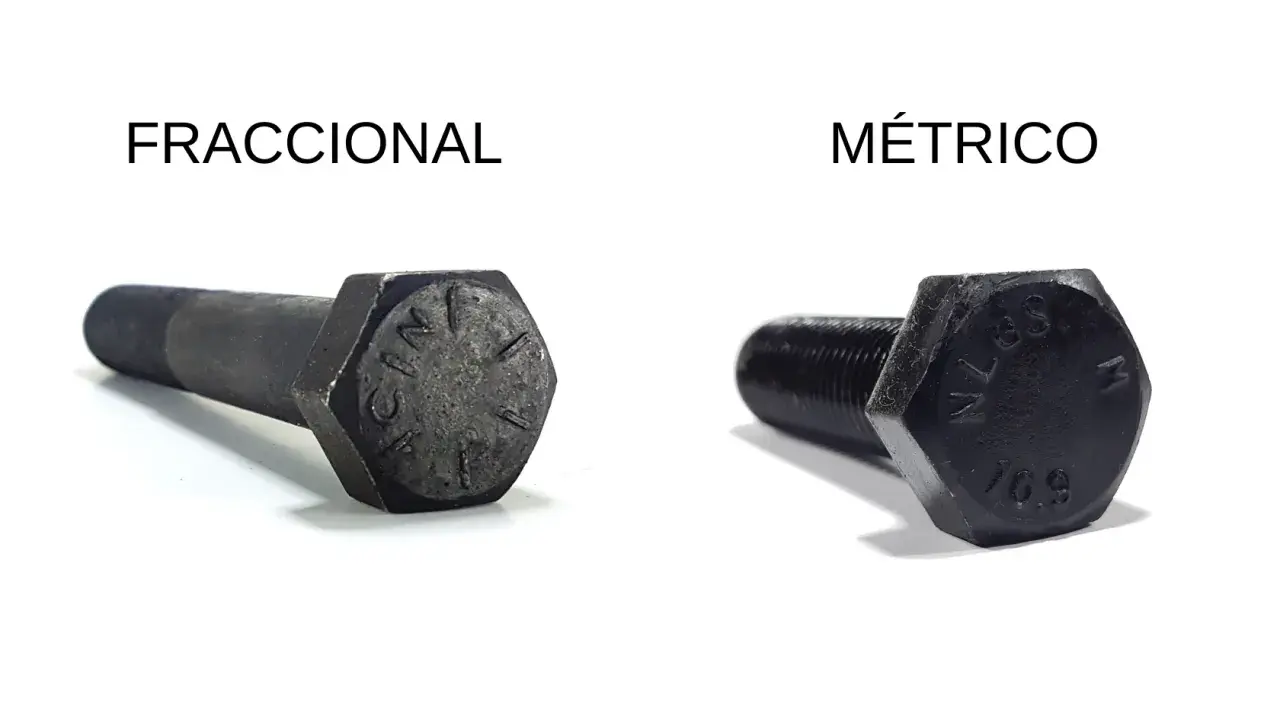

Cómo leer las clases de resistencia que aparecen en la cabeza
La nomenclatura que aparece en tornillería métrica no es caprichosa. Según la norma ISO 898-1, las cifras de la clase de propiedad resumen el comportamiento mecánico del tornillo: la primera se relaciona con la resistencia a tracción y la segunda con la relación entre límite elástico y resistencia. Dicho de forma simple, 8.8, 10.9 y 12.9 no son etiquetas decorativas; indican para qué nivel de exigencia está pensada la pieza.
Si lo miro desde taller, las clases más habituales se entienden mejor así:
| Clase | Resistencia a tracción mínima | Dureza orientativa | Uso habitual | Lo que me hace desconfiar |
|---|---|---|---|---|
| 8.8 | 800 MPa | Aproximadamente 22-32 HRC | Maquinaria general, bastidores, soportes, bombas y compresores | Si la unión es muy delicada o el material base es blando |
| 10.9 | 1040 MPa | Aproximadamente 32-39 HRC | Uniones con vibración, pretensado más exigente y cargas elevadas | Si el montaje no permite controlar bien el par de apriete |
| 12.9 | 1220 MPa | Aproximadamente 39-44 HRC | Tornillería compacta, Allen y aplicaciones de alta exigencia | Si existe riesgo de fragilidad, sobreapriete o mala alineación |
Yo suelo insistir en esto porque es la trampa más común: más dureza no significa automáticamente mejor tornillo. Un 12.9 puede ser la elección correcta en una unión muy cargada, pero en una pieza con material base sensible, roscas cortas o par de apriete poco controlado, un 8.8 o un 10.9 suele dar un margen real mucho mejor. Ahí es donde la clase deja de ser una “subida de calidad” y pasa a ser una decisión de ingeniería.
En ferretería industrial también veo muchas confusiones con las clases bajas, como 4.8, 5.8 o 6.8. No son “peores” por defecto; simplemente están pensadas para un equilibrio distinto, con más ductilidad y menos exigencia de carga. Si la aplicación no pide un pretensado alto, perseguir una clase superior no aporta nada y, en cambio, complica el montaje. Lo siguiente es entender por qué el tornillo real no siempre se comporta exactamente como su clase sugiere.
Qué cambia la dureza real entre fabricación y uso
La dureza nominal de la clase es una cosa y la pieza que llega a obra o al almacén es otra. Entre medias entran el tratamiento térmico, el recubrimiento, la geometría y, en algunos casos, un daño superficial que no se ve a simple vista. Cuando trabajo con tornillería para mantenimiento, me fijo especialmente en tres puntos.
Tratamiento térmico
Las clases altas se consiguen con temple y revenido. Si ese proceso no se ejecuta bien, el tornillo puede quedar demasiado blando o, al contrario, demasiado frágil. Eso explica por qué dos piezas con la misma marca no siempre se comportan igual en campo: una puede haber salido correcta y la otra no. En una unión crítica, esa diferencia pesa mucho más que el aspecto exterior.
Superficie y descarburación
La superficie del tornillo no debe endurecerse ni ablandarse de forma anómala respecto al núcleo. En la práctica, la ISO 898-1 controla la dureza superficial y la diferencia con el metal base para detectar problemas de carburación o descarburación. En clases altas, una desviación de más de 30 unidades Vickers entre superficie y base ya es una señal de alarma, y además la dureza superficial no debe superar 390 HV 0,3 en la clase 10.9 ni 435 HV 0,3 en la 12.9. Eso me dice algo importante: una cabeza bien marcada no garantiza por sí sola un material bien tratado.
Lee también: Par de Apriete M12 - Guía Práctica para No Fallar en Taller
Recubrimientos, temperatura y corrosión
El zincado, el pavonado o el galvanizado protegen frente a la corrosión, pero no convierten un tornillo en “más duro”. Tampoco corrigen una mala selección de clase. Y si la pieza ha trabajado cerca de calor, soldadura o fricción anormal, sus propiedades pueden cambiar aunque el tornillo siga “pareciendo nuevo”. En mantenimiento industrial, yo no mezclaría nunca la discusión sobre dureza con la de corrosión: si el problema es humedad, condensación o niebla de agua, quizá la solución correcta no sea subir de 8.8 a 12.9, sino cambiar el material o el recubrimiento.
Con estos límites claros, ya se puede decidir mejor qué clase usar en cada montaje, que es donde de verdad se gana o se pierde fiabilidad.
Cómo elegir la dureza adecuada según la aplicación
Mi criterio es sencillo: primero defino la función de la unión y después elijo la clase del tornillo. No al revés. Si la unión trabaja con vibración, si hay precarga importante o si el bastidor soporta carga continua, la clase superior puede tener sentido. Si la unión solo mantiene una tapa, una carcasa o un soporte secundario, muchas veces sobran dureza y coste.
| Situación real | Clase que suelo valorar primero | Por qué | Qué reviso antes de cerrar la compra |
|---|---|---|---|
| Maquinaria general y estructuras ligeras | 8.8 | Buen equilibrio entre resistencia y tolerancia al montaje | Longitud de rosca útil, tuerca compatible y par de apriete |
| Uniones con vibración o alto pretensado | 10.9 | Aguanta más carga y permite más margen de trabajo | Control del apriete y calidad del apoyo de la arandela |
| Tornillería compacta de alto rendimiento | 12.9 | Muy alta resistencia en poco espacio | Fragilidad, compatibilidad con la pieza base y procedimiento de montaje |
| Uniones secundarias o poco exigentes | 4.8 a 6.8 | Más ductilidad y suficiente capacidad para servicio moderado | Que no se esté sobredimensionando por inercia |
La recomendación que más me ahorro repetir en obra es esta: no elijas el tornillo más duro para “ir sobre seguro”. Si el material base es blando, si la rosca es corta o si el apriete no está bien controlado, una clase superior puede fallar antes por fragilidad o por daño de la rosca que por falta de resistencia. También conviene recordar que una tuerca mediocre puede arruinar un tornillo excelente; el conjunto importa más que la pieza aislada.
Cuando ya tienes clara la clase, la siguiente pregunta útil es cómo comprobar que el lote recibido cumple de verdad, no solo en papel.
Cómo verificarla en taller o en recepción
En una compra seria yo no me quedo solo con la marca de cabeza. Reviso el embalaje, la trazabilidad y, si la unión es crítica, pido una verificación mecánica. Como recuerda ZwickRoell al hablar del ensayo de tornillos, la dureza es especialmente útil cuando la pieza es pequeña o cuando la tracción no se puede aplicar con comodidad. Ahí es donde un control bien hecho ahorra problemas.
- Comprueba la marca visible: clase de propiedad en la cabeza, identificación del fabricante y coherencia con el envase.
- Revisa el certificado o la ficha técnica: en lotes importantes, la trazabilidad vale más que una suposición visual.
- Elige el ensayo adecuado: Rockwell para control rápido, Vickers cuando necesito más detalle y Brinell solo si la pieza y el contexto lo justifican.
- Comparte la lectura con el uso real: una lectura correcta no basta si la unión trabaja fuera de su rango de servicio.
- Descarta piezas dudosas: marcas inconsistentes, cabeza dañada, rosca deformada o recubrimiento quemado son señales que no ignoraría.
Si tuviera que simplificar el control en una tabla de trabajo, la leería así:
| Control | Me sirve para | No me sirve tanto para |
|---|---|---|
| Rockwell | Verificación rápida en recepción o taller | Comparar microzonas muy pequeñas |
| Vickers | Comprobar superficie, núcleo y piezas pequeñas | Flujos de control muy rápidos sin preparación |
| Brinell | Tener una visión general en secciones más grandes | Tornillería de tamaño reducido |
Yo añadiría una precaución práctica: si el tornillo va en una unión crítica de aire, agua o automatización, no basta con medir una pieza suelta del lote y dar el caso por cerrado. Hay que mirar la consistencia del suministro, el par de apriete real y la compatibilidad con la tuerca y la arandela. Ahí es donde la inspección deja de ser burocracia y se convierte en prevención de averías.
Lo que yo revisaría antes de cerrar un montaje crítico
Si la unión va a trabajar de verdad, reviso siempre cinco cosas antes de darla por buena: clase de resistencia, estado superficial, compatibilidad con la tuerca, par de apriete y entorno de servicio. En una máquina sometida a vibración o en una instalación con condensación, el problema rara vez es solo “falta de dureza”; muchas veces es una combinación de clase inadecuada, apriete pobre y elección de material equivocada.
- Si el entorno es corrosivo, miro primero el material y el recubrimiento, no solo la clase.
- Si la unión es delicada, prefiero una solución más equilibrada antes que subir a 12.9 por reflejo.
- Si hay vibración, valoro el sistema completo de bloqueo y pretensado, no solo el tornillo.
- Si el montaje se hace en serie, exijo trazabilidad y método de apriete repetible.
- Si la pieza no está bien identificada, yo no la montaría en una aplicación crítica.
Mi conclusión práctica es esta: la dureza ayuda, pero no manda sola. Lo que de verdad funciona es encajar bien la clase del tornillo, el material base, el apriete y el servicio real de la unión. Si haces esas cuatro cosas con criterio, la tornillería deja de ser un punto débil y pasa a ser una parte fiable del conjunto.
