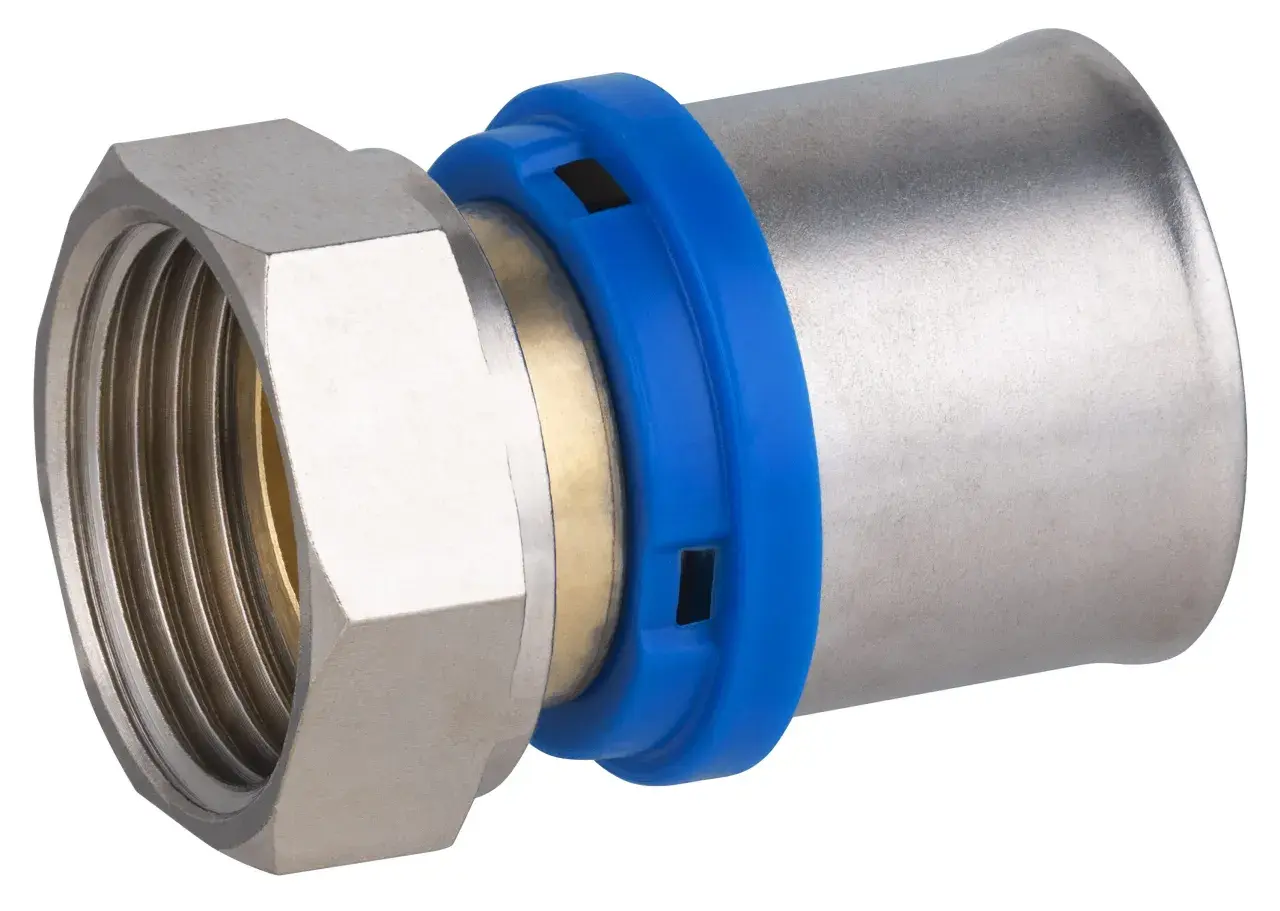

Racor de 8 mm - Elige bien y evita fugas en tu instalación

Qué significa realmente 8 mm en neumática

En este tipo de componentes, 8 mm casi siempre indica el diámetro exterior del tubo que entra en el racor. Ese detalle parece obvio hasta que uno compra deprisa y confunde el diámetro exterior con el interior, que es un error bastante caro en tiempo. La rosca del otro lado es otra historia: un mismo cuerpo puede venir con G1/8, G1/4, M5 o R1/8 según la máquina a la que se conecte.

En Festo se ve muy bien esa lógica: un QS-1/8-8 y un QS-1/4-8 comparten tubo de 8 mm, pero cambian la rosca. Esa diferencia parece pequeña, aunque en una línea ya montada puede obligarte a cambiar válvulas, colectores o incluso el modo de fijación. También conviene recordar que el tubo manda mucho: una referencia de 8 x 1,25 mm puede trabajar hasta 10 bar y entre -35 °C y 60 °C, de modo que el límite real no siempre lo marca el racor.

En una gama industrial muy común, los racores QS de 8 mm se mueven en un margen de -0,95 bar a 14 bar y de -10 °C a 80 °C. Yo no lo tomaría como cifra universal, pero sí como una señal útil: racor, tubo y entorno deben leerse como un conjunto. Si uno de esos tres queda corto, el punto débil aparece ahí. Con eso claro, ya tiene sentido mirar qué formas existen y cuál resuelve mejor cada caso.

Los tipos de conexión que más se usan con tubo de 8 mm

Si tuviera que resumirlo de forma práctica, diría que el tamaño de 8 mm aparece casi siempre en cinco familias de piezas: rectas, codos, tes, uniones tubo a tubo y adaptadores de mamparo. No es una cuestión estética; cada forma resuelve un problema distinto en la máquina o en la línea de mantenimiento.

• Recto: lo uso cuando necesito una línea limpia, con el menor número posible de desviaciones. Suele ser la opción más simple y con menos pérdidas de carga, es decir, menos caída de presión a lo largo del recorrido.
• Codo de 90°: me sirve cuando el espacio manda o cuando no quiero forzar el tubo en una curva cerrada. En cuadros compactos ahorra estrés mecánico y facilita el mantenimiento.
• T o Y: lo elijo cuando necesito derivar aire hacia otra rama. En automatización es muy común para repartir una misma alimentación entre dos actuadores o dos zonas de trabajo.
• Unión tubo a tubo: es la solución más directa para prolongar una línea sin cambiar la geometría. Muy útil en reparaciones, aunque conviene no abusar de ellas si el circuito puede simplificarse.
• Mamparo: lo uso cuando el tubo atraviesa un panel o una tapa de máquina. Da orden al montaje y protege mejor la línea frente a tracciones accidentales.
• Reductor: aparece cuando paso de 8 mm a otra medida, normalmente 6 mm o 10 mm. Es una pieza útil, pero no debería convertirse en un parche permanente si el dimensionamiento general está mal hecho.

El criterio que yo sigo es bastante simple: si la instalación es corta y directa, prefiero recto; si hay giro o poco espacio, codo; si hay ramificación, tee o Y; si hay panel, mamparo. La forma del racor no es un detalle secundario, porque afecta al montaje, al acceso futuro y al comportamiento del aire dentro de la línea. Y una vez decidida la geometría, el siguiente filtro es elegir bien el tamaño y el material.

Cómo elegir el modelo correcto sin equivocarte

La elección buena casi nunca empieza por la marca. Yo empezaría por tres preguntas: qué tubo tengo, qué rosca necesita la máquina y qué exigencia real soporta el entorno. A partir de ahí, ya se puede hablar de forma, material y precio con sentido.

Yo suelo pensar en 6, 8 y 10 mm como una escala muy práctica. El 6 mm me resulta más compacto, pero también más sensible a la restricción del caudal. El 10 mm deja pasar más aire y ofrece más margen, aunque ocupa más y encarece el conjunto. El 8 mm, en cambio, suele quedar en el punto intermedio: suficiente para muchas líneas de automatización, sin volverse excesivo en tamaño ni en coste.

En una instalación nueva, además, no me quedo solo con la medida nominal. Reviso si la rosca es BSP paralela o cónica, si el alojamiento tiene espacio para la llave y si el tubo admite bien el radio de curvatura. Ahí es donde se notan de verdad las diferencias entre una compra correcta y una compra cómoda pero equivocada. Con el tamaño ya decidido, toca bajar al montaje, porque ahí es donde se ganan o se pierden las fugas.

Montaje correcto y errores que más fugas provocan

Los manuales de SMC lo dicen de forma muy clara y yo lo repito en taller porque funciona: cortar el tubo a escuadra, empujarlo hasta el tope y comprobarlo con un tirón suave. Esa secuencia parece básica, pero evita la mayoría de problemas que veo en racores de inserción rápida.

1. Corta el tubo recto. Si el corte queda oblicuo, el anillo de retención no trabaja bien y la junta sufre.
2. Elimina rebabas y suciedad. Una pequeña viruta o una marca en el exterior del tubo puede bastar para perder estanqueidad.
3. Inserta hasta el tope. No basta con que “entre”; tiene que quedar completamente asentado.
4. Haz una comprobación de retención. Un tirón suave confirma que el tubo ha quedado bloqueado de verdad.
5. Desconecta presionando el collarín o anillo de liberación, nunca tirando a la fuerza del tubo.

Los errores más comunes suelen repetirse: tubo mal cortado, diámetro exterior incorrecto, tubo ovalado por haber sido aplastado, montaje con exceso de tensión y uso de una rosca que no corresponde. También veo muchas fugas por forzar un tubo viejo o endurecido en un racor nuevo. Si el tubo ya está fatigado, por poco que cueste, yo lo cambio.

Cuando la instalación vibra o trabaja cerca de zonas móviles, además, me fijo en el radio de curvatura y en la orientación de la salida. Un codo bien puesto evita esfuerzos que a la larga aflojan la conexión. Y una vez que el montaje está controlado, el siguiente debate es si compensa pagar más por un material distinto.

Materiales, caudal y precio realista

No todos los cuerpos de racor se comportan igual, aunque tengan la misma medida. En neumática industrial veo tres familias que dominan bastante bien el mercado: plásticos técnicos, latón niquelado e inoxidable. La elección depende mucho menos del catálogo y mucho más del entorno real.

Como referencia orientativa, en catálogos de distribución en España un racor sencillo de 8 mm puede moverse alrededor de 2 a 3 € en formatos económicos, mientras que los modelos industriales de marca suelen situarse más cerca de 5 a 7 € por unidad; los inoxidables y las versiones especiales suben con rapidez. Yo no pagaría inoxidable si la línea está seca, cerrada y sin agresión externa, pero sí si la instalación ve humedad, limpieza intensiva o condiciones químicas más duras.

También hay una diferencia importante entre comprar por precio y comprar por función. Un racor barato que obliga a repetir montaje o a parar una línea no sale barato. En cambio, una gama superior con mejor tolerancia, mejor retención y mejor material suele amortizarse rápido en mantenimiento, especialmente cuando el acceso al punto de fallo es incómodo. Esa es la lógica que yo aplicaría antes de cerrar cualquier pedido.

La comprobación final que evita compras duplicadas

• Verifico que el tubo sea realmente de 8 mm exterior y no solo “parecido”.
• Compruebo que la rosca del colector, válvula o cilindro coincida con el racor.
• Reviso que la presión y la temperatura del servicio queden dentro del margen real de la pieza.
• Confirmo si la línea necesita recto, codo, T, mamparo o unión tubo a tubo.
• Miro si el entorno pide latón niquelado, plástico técnico o inoxidable.
• Dejo alguna unidad extra en repuesto si la instalación es crítica o difícil de acceder.

Si yo tuviera que simplificar toda la decisión en una sola regla, sería esta: primero confirmo el tubo, después la rosca y por último el material. En neumática, ese orden evita la mayoría de errores caros y permite elegir con criterio entre una pieza compacta, una más robusta o una que simplemente aguante mejor el servicio diario.
