Fugas de aire comprimido - Detección, reparación y ahorro

Qué está pasando realmente cuando se pierde aire

Yo suelo empezar por lo básico: en un circuito neumático, cada escape reduce el volumen de aire disponible para el proceso. Eso obliga al compresor a trabajar más tiempo para mantener la presión, y ese esfuerzo extra se traduce en coste eléctrico, más temperatura y más desgaste. El síntoma visible puede ser una máquina más lenta, un cilindro con menos fuerza o una red que cae de presión cuando varias líneas entran en servicio al mismo tiempo.

El punto importante es que no todas las pérdidas se comportan igual. Algunas se notan por ruido, otras solo aparecen cuando la instalación está en carga y otras se esconden en conexiones pequeñas que parecen inocuas. El DOE recuerda que la mayor parte de las fugas suele concentrarse en el punto de uso, no en la tubería principal, y eso cambia por completo la forma de buscar el problema. Si yo revisara una planta, no empezaría por el colector general; iría primero a las uniones más expuestas, a los elementos móviles y a los accesorios que sufren vibración o manipulación frecuente.

Entre los focos más habituales están los racores mal asentados, las mangueras envejecidas, las válvulas solenoides, los cilindros con juntas gastadas, los reguladores de presión y los purgadores de condensado. Entender esto ayuda a dejar de buscar “la gran avería” y a pensar en una suma de pequeñas pérdidas que, juntas, sí hacen daño. Con esa base, ya tiene sentido medir el impacto real y no quedarse solo con la intuición.

Por qué una pérdida pequeña acaba saliendo cara

En aire comprimido, el problema económico no suele venir de una sola fuga grande, sino de muchas pérdidas pequeñas que obligan al sistema a compensar sin descanso. Cuando el compresor entra antes, sale más tarde o cicla con más frecuencia, el consumo se dispara aunque el proceso parezca seguir funcionando. En otras palabras: la producción continúa, pero con una eficiencia peor de la que aparenta.

Atlas Copco estima que en sistemas antiguos puede perderse hasta un 20% del consumo por fugas. Yo no tomaría ese dato como una ley fija, porque depende del estado de la instalación, de la presión de trabajo y de la calidad del mantenimiento, pero sí como una señal clara: el margen de ahorro puede ser muy relevante. Además del coste energético, hay otros efectos que a menudo se infravaloran:

• Caída de presión, que reduce la fuerza y la velocidad de los actuadores.
• Más ruido, algo que complica el diagnóstico y empeora el entorno de trabajo.
• Más desgaste en compresores, válvulas, secadores y filtros.
• Menor estabilidad de proceso, especialmente en líneas con ciclos rápidos o muchas maniobras.
• Riesgo de sobredimensionar la instalación para tapar un problema que en realidad es de mantenimiento.

El efecto más engañoso es este último. Muchas plantas reaccionan subiendo presión o instalando más capacidad, cuando en realidad la red ya estaba perdiendo demasiado aire. Eso corrige el síntoma durante un tiempo, pero empeora el coste total. Por eso, antes de tocar el compresor, merece la pena localizar bien las pérdidas y entender dónde se concentra la ineficiencia.

Cómo localizarla sin parar la producción

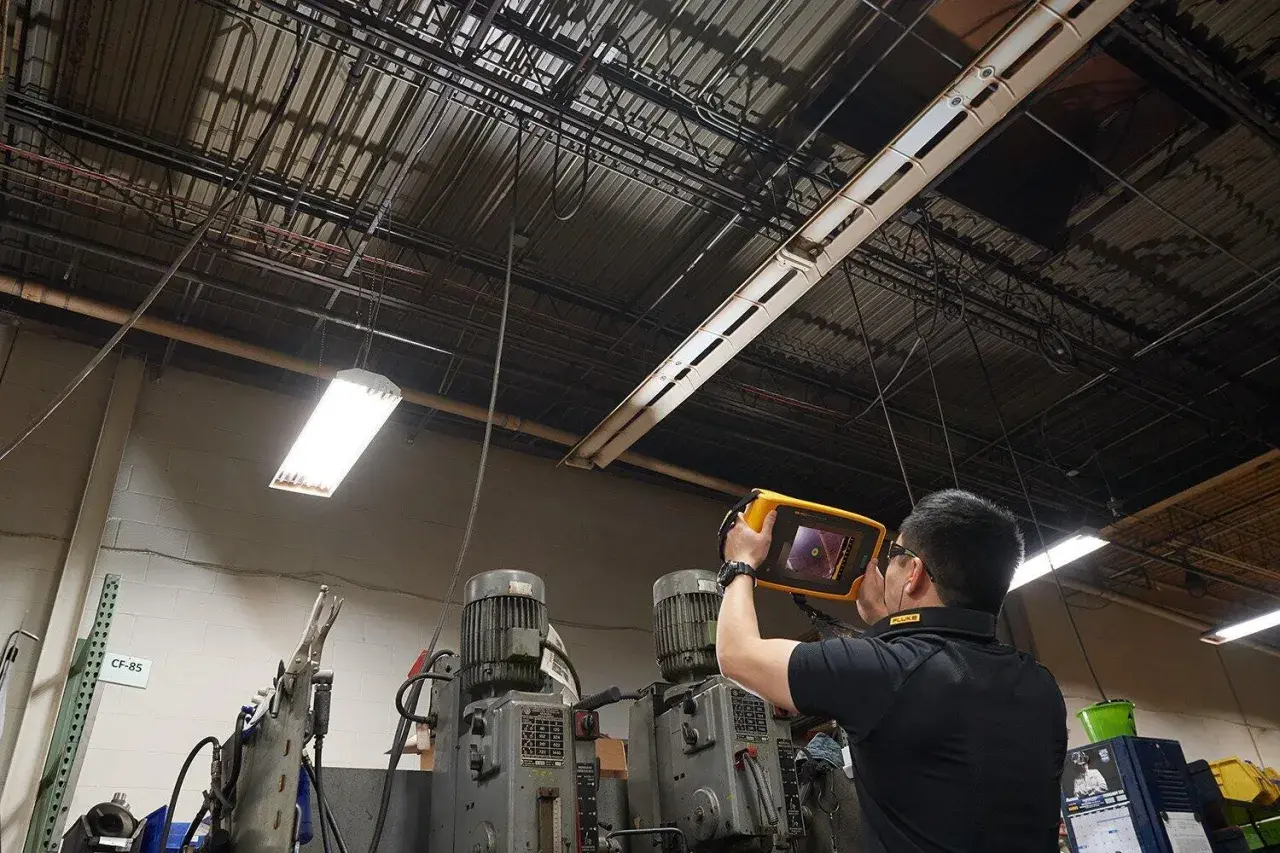

Cuando el entorno es ruidoso o la instalación no se puede detener, yo priorizo la detección por ultrasonidos. El DOE la considera la práctica estándar porque permite encontrar fugas pequeñas y precisas sin interrumpir la producción. A partir de ahí, tiene sentido usar otros métodos como apoyo, no como sustituto.

Mi secuencia de trabajo suele ser bastante pragmática: primero marco zonas sospechosas, después clasifico las pérdidas por intensidad y por accesibilidad, y por último priorizo las que tienen mayor impacto en presión o consumo. Si una fuga está en un elemento que vibra, se calienta o abre y cierra muchas veces al día, la trato antes que una pérdida menor en un punto secundario. Esa priorización ahorra mucho más que intentar reparar todo a la vez sin criterio.

También conviene registrar lo encontrado. No hace falta un sistema complejo: basta con anotar ubicación, componente, tipo de avería y fecha de corrección. Cuando una planta empieza a repetir el mismo patrón, el problema ya no es solo una fuga aislada; suele haber un defecto de diseño, de montaje o de rutina de mantenimiento. Con eso claro, la reparación deja de ser una tarea mecánica y pasa a ser una decisión técnica.

Cómo repararla sin arreglar solo el síntoma

La reparación correcta empieza por eliminar la causa, no por esconder el sonido. Un racor que pierde por mala inserción no se “cura” con más presión de apriete si el tubo está deformado o mal cortado. Una manguera cuarteada no mejora con una vuelta de cinta; hay que sustituirla. Y una válvula con fuga interna no se resuelve apretando la carcasa si el asiento o la junta ya están fatigados.

Si yo tuviera que ordenar las intervenciones más habituales, las pondría así:

1. Reapriete controlado y verificación de racores, siempre sin excederse.
2. Sustitución de juntas, tóricas, latiguillos y tubos dañados.
3. Revisión de válvulas, cilindros y reguladores cuando la pérdida viene del interior del componente.
4. Comprobación de purgadores, filtros y conjuntos FRL, es decir, filtro, regulador y lubricador.
5. Prueba final en carga para confirmar que la presión y el caudal se han estabilizado.

Hay un error muy común: reparar la fuga y dar el trabajo por cerrado sin revisar el resto del sistema. Cuando el DOE insiste en ajustar también la presión y los controles después de corregir pérdidas, lo hace por una razón muy práctica: si el compresor sigue configurado para cubrir una demanda ficticia, el ahorro real nunca se materializa del todo. Yo siempre vuelvo a medir después de la intervención; si no, uno termina creyendo que ha ahorrado más de lo que realmente ha conseguido.

Otro detalle que no conviene pasar por alto es el estado de la zona alrededor de la fuga. Vibración, suciedad, temperatura y condensado suelen indicar que el problema volverá si no se corrige el entorno. Cuando la reparación se hace bien, la planta lo nota en dos cosas: la presión deja de oscilar y el compresor respira mejor. Eso nos lleva a la prevención, que es donde realmente se gana dinero.

Cómo evitar que reaparezca en pocos meses

La prevención eficaz no depende de una sola acción, sino de varias bien alineadas. Yo la resumiría en una idea sencilla: diseñar, mantener y operar la red para que no trabaje al límite. En la práctica, eso implica revisar el montaje, bajar la presión a lo estrictamente necesario y evitar componentes que sufran vibración o golpes repetidos.

• Ajustar la presión de red al valor mínimo que permita cumplir el proceso.
• Elegir racores y mangueras adecuados al uso real, no solo al precio inicial.
• Proteger los puntos de uso que reciben tirones, movimiento o calor.
• Inspeccionar FRL, purgadores y válvulas en el plan de mantenimiento.
• Registrar incidencias repetidas para detectar fallos de diseño o de operación.
• Formar al personal para que avise ante silbidos, caídas de presión o ciclos anómalos.

En instalaciones con mucho uso, yo no me limitaría a una revisión ocasional. Haría rondas periódicas, con especial atención a las zonas de manipulación frecuente y a los equipos móviles. Si el entorno cambia mucho, por ejemplo por vibración, limpieza agresiva o cambios de formato, la probabilidad de aparición de nuevas pérdidas también sube. Ahí es donde un programa de mantenimiento deja de ser reactivo y empieza a ser realmente preventivo.

La decisión más rentable casi nunca es “comprar más aire”; es hacer que el aire que ya produces llegue donde tiene que llegar. Cuando una red está bien ajustada, el compresor trabaja menos, las máquinas responden mejor y el equipo de mantenimiento deja de apagar pequeños incendios todo el día.

Lo que yo revisaría antes de dar el problema por cerrado

Si una planta me pidiera una lectura rápida del asunto, yo buscaría tres señales: presión inestable, consumo eléctrico más alto de lo esperable y puntos repetidos de pérdida en los mismos componentes. Cuando coinciden, el diagnóstico suele ser claro: no falta capacidad, falta control de fugas y un mantenimiento más disciplinado.

Mi criterio es simple. Primero localizo, después reparo con criterio y, por último, compruebo si la instalación puede trabajar con menos presión o con menos tiempo de compresor. Ahí es donde aparece el ahorro real. Si además se documenta cada intervención, la red neumática deja de depender de la memoria del operario y pasa a estar gestionada como un activo industrial que merece atención continua.

En aire comprimido, la diferencia entre una instalación cara y una eficiente suele estar en detalles pequeños: un racor, una junta, una manguera, un purgador. Justo por eso conviene mirar estas pérdidas con seriedad y no como una molestia menor; cuando se corrigen a tiempo, el resultado se nota en consumo, estabilidad y vida útil del sistema.
