En neumática, una conexión mal elegida da problemas muy concretos: fugas, montajes forzados y repuestos que parecen iguales pero no lo son. Aquí explico qué es la rosca G1/4, cómo reconocerla, en qué equipos se usa de verdad y qué revisar para sellarla sin errores en una instalación de aire comprimido.
Lo esencial para usar una G1/4 sin confundirla
- La G1/4 pertenece a la familia BSPP y es una rosca paralela, no cónica.
- Su tamaño nominal es 1/4 de pulgada, pero el diámetro exterior mayor es 13,157 mm y el paso es 1,337 mm (19 hilos por pulgada).
- El sellado no debe depender del filete: se hace con una junta o superficie de apoyo exterior.
- Se usa mucho en racores, reguladores, válvulas, manómetros y componentes de instrumentación neumática.
- La confusión más habitual es mezclarla con una R1/4: “entran” parecido, pero no sellan igual.

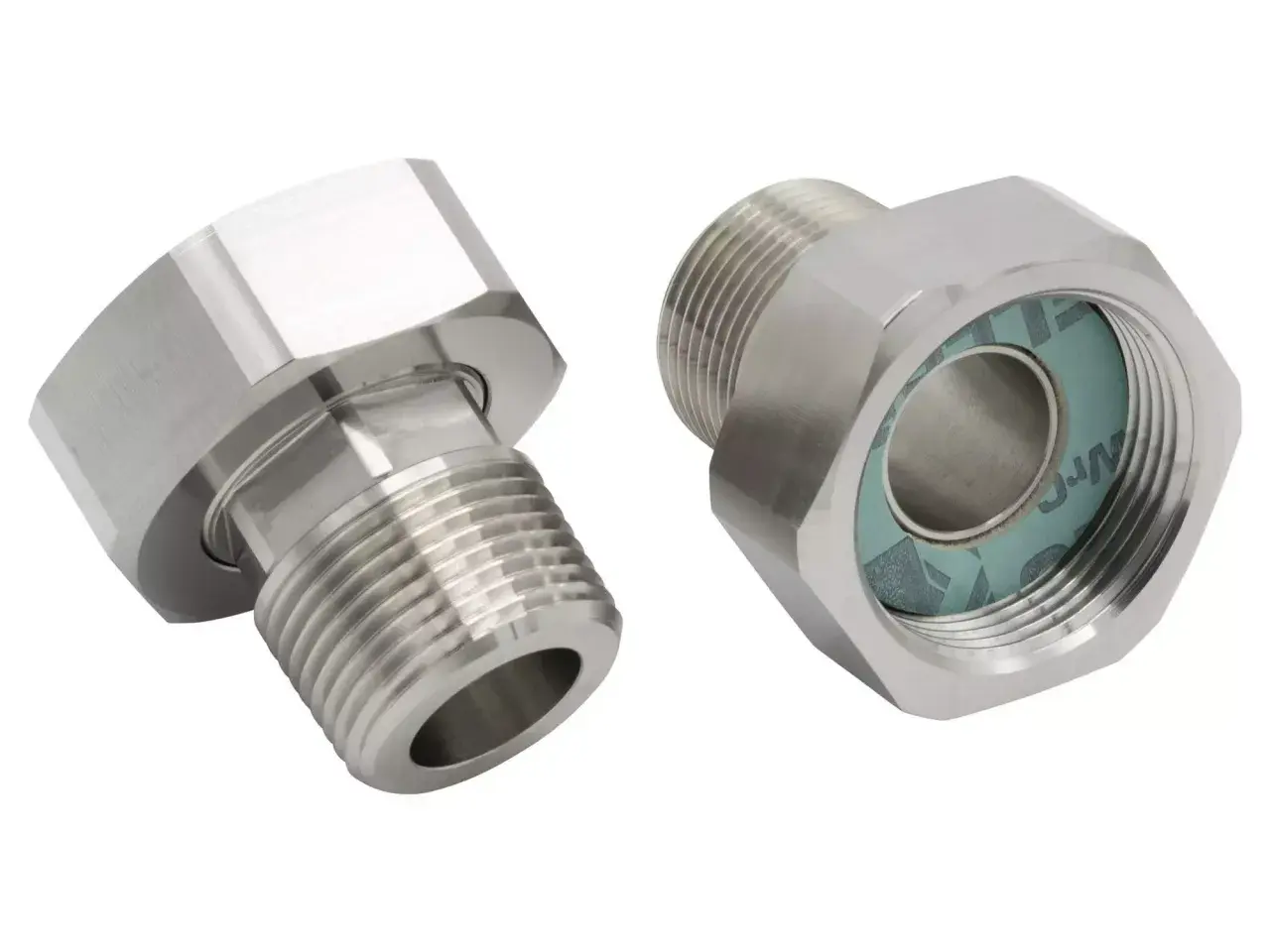

Qué es la G1/4 y qué indica realmente la medida
Yo la trato como una interfaz de conexión, no como una medida caprichosa. La norma ISO 228-1 define esta familia de roscas para uniones de tubería donde el cierre no se hace sobre la propia rosca, sino en una superficie de apoyo exterior con una junta adecuada. En la práctica, G1/4 significa una rosca de 1/4 de pulgada nominal, con diámetro mayor de 13,157 mm y 19 hilos por pulgada, es decir, un paso de 1,337 mm.
Eso explica por qué la encuentro tanto en racores, válvulas, reguladores de presión, colectores y accesorios neumáticos. En el mercado español también puede aparecer como BSPP 1/4 o como rosca gas paralela. La lectura útil es esta: la medida nombra la familia y el tamaño nominal, pero no te dice cómo sella la unión.
Cuando uno entiende eso, deja de comprar por intuición y empieza a mirar lo que de verdad importa: forma de la rosca, tipo de asiento y compatibilidad con el componente siguiente.
Cómo distinguirla de una R1/4 o de una NPT
La confusión entre G y R es muy habitual porque, a simple vista, ambas pueden parecer “una 1/4 de toda la vida”. Pero la diferencia funcional es decisiva. Como resume Festo, la G es paralela y la R es cónica; por eso una se sella fuera de la rosca y la otra usa la propia rosca como parte del cierre.
| Tipo | Forma | Norma | Dónde sella | Compatibilidad práctica |
|---|---|---|---|---|
| G1/4 | Paralela | ISO 228-1 | Fuera del filete, con junta o cara de apoyo | Macho G con hembra G |
| R1/4 | Cónica | ISO 7-1 | En la propia rosca, por cierre cónico | Macho R con hembra G o R |
Hay otro detalle que yo reviso siempre: en G1/4 y R1/4 el número nominal puede despistar, porque ambas familias comparten el mismo tamaño base y el mismo paso de 19 TPI. Es decir, los números no bastan; hace falta confirmar la geometría. La forma más fiable es mirar la ficha del fabricante, comprobar si la pieza pide junta exterior y, si hace falta, medir con calibre o galga de roscas.
Cuando la pieza llega sin documentación, el error típico es asumir que “si rosca, sirve”. Ese atajo sale caro. Una rosca paralela forzada contra una cónica puede dar un montaje aparente, pero luego aparecen fugas lentas y un trabajo de mantenimiento que se repite sin resolver la causa.
Con esa base clara, ya tiene sentido ver dónde encaja realmente esta medida en un circuito de aire comprimido.
Dónde encaja en un circuito de aire comprimido
Yo la veo sobre todo en puntos de conexión compactos y repetibles, no en uniones improvisadas. Funciona muy bien en equipos donde hay que conectar aire de forma limpia y estable: filtros reguladores, manómetros, presostatos, electroválvulas, bloques de distribución, válvulas de corte y racores instantáneos para tubo.
- FRL y reguladores: facilitan un montaje ordenado y sustituciones rápidas en mantenimiento.
- Bloques de válvulas: concentran varias salidas en un formato estándar, muy útil en automatización.
- Presostatos y manómetros: suelen trabajar con conexiones pequeñas, donde la repetibilidad importa más que el caudal bruto.
- Racores push-in: permiten enlazar rosca y tubo sin complicar la intervención.
En equipos más grandes también aparecen G3/8 o G1/2, pero G1/4 suele ser el punto de equilibrio en muchas líneas auxiliares. Mi criterio aquí es sencillo: si la función es gobernar, medir o distribuir aire, esta rosca encaja muy bien; si la necesidad es mover mucho caudal, conviene revisar si el puerto no se queda corto.
La parte delicada llega cuando el componente ya está elegido y toca montarlo. Ahí es donde se gana, o se pierde, la estanqueidad.
Cómo sellarla y montarla sin fugas
La regla práctica es muy clara: la rosca sujeta, pero no debería ser el elemento principal de sellado. En una G, la estanqueidad se resuelve con una junta adecuada, una arandela de cierre, una tórica o la superficie de asiento que marque el propio fabricante. Si ese detalle no existe, yo desconfío de la unión antes incluso de montarla.
- Identifico si la pieza es macho o hembra y si el cierre se hace con junta exterior, asiento plano o anillo tórico.
- Limpio filetes y superficies de apoyo; una rebaba o viruta pequeña puede arruinar el asiento.
- Enrosco primero a mano y después aplico el apriete recomendado por el fabricante, sin “pasarme por seguridad”.
- Compruebo fugas con prueba de presión y, si hace falta, con agua jabonosa o detector específico.
Yo no uso la cinta PTFE como sustituto automático de una unión que debería cerrar con junta. Puede tener sentido en reparaciones concretas, pero no corrige un asiento mal diseñado ni compensa una incompatibilidad de rosca. Si la pieza está pensada para sellar fuera del filete, lo correcto es respetar esa geometría.
En muchas incidencias de planta, el problema no está en el racor sino en un montaje que no siguió ese criterio. Por eso merece la pena revisar los errores más comunes con una mirada práctica.
Errores que más problemas generan en planta
Los fallos más caros suelen empezar con una fuga pequeña. Al principio parece una tontería; después sube el consumo, el compresor trabaja más, el mantenimiento vuelve a intervenir y el problema se convierte en rutina. Yo suelo encontrar estos errores una y otra vez:
- Confundir G con R: “entra” a mano y da la falsa impresión de compatibilidad.
- Reutilizar la junta: una arandela aplastada o una tórica marcada ya no cierra igual.
- Forzar el apriete: un exceso de par daña el cuerpo, deforma el asiento y complica el desmontaje futuro.
- Mezclar familias distintas: BSPP, BSPT, NPT o métricas no son intercambiables por intuición.
- Ignorar el espacio físico: a veces la rosca es correcta, pero el racor elegido choca con el cuerpo o deja mal orientado el tubo.
La mejor prevención es menos glamourosa que la reparación: verificar la referencia exacta, el tipo de sellado y la orientación antes de montar. En neumática, ese minuto de comprobación evita horas de búsqueda de fugas.
Cuando cierro una intervención así, ya no me fijo solo en la pieza instalada, sino en cómo debería pedirse la siguiente sin repetir el error.
Qué reviso antes de pedir un racor nuevo
Si tengo que sustituir una conexión, yo compruebo siempre cinco datos: tipo de rosca, macho o hembra, elemento de sellado, diámetro de tubo y espacio disponible. Parece obvio, pero es justo lo que se omite cuando se compra “algo de 1/4” sin más.
- Familia de rosca: G, R, métrica o NPT, según la pieza original.
- Sexo de la conexión: macho o hembra, porque cambia completamente el enlace.
- Sellado: junta plana, tórica o asiento cónico; aquí no conviene improvisar.
- Diámetro del tubo: en G1/4 son muy habituales salidas para 6, 8 y 10 mm.
- Material y entorno: latón niquelado, acero inoxidable o polímero, según humedad, vibración o corrosión.
Si dejo atado ese checklist, la compra siguiente sale mucho más limpia y la instalación queda más estable. Mi regla final es simple: una G1/4 bien elegida y bien sellada es una solución muy fiable; una G1/4 mal identificada es una fuga esperando a aparecer.
