Lo esencial para elegir bien un sistema de aire respirable
- El compresor es solo una parte: la admisión, la filtración, el secado y la verificación son igual de decisivos.
- La referencia técnica en España es la UNE-EN 12021:2014, con límites concretos para oxígeno, CO, CO2, aceite y humedad.
- No todo compresor industrial sirve para respirar; el aire de taller puede arrastrar CO, aceite y vapor de agua en niveles peligrosos.
- La elección entre equipo exento de aceite, lubricado con purificación o botellas depende del uso, la continuidad y el riesgo del entorno.
- La calidad real se confirma con pruebas periódicas y registros, no con una inspección visual ni con el olor del aire.
Qué es realmente un sistema de aire respirable y cuándo tiene sentido
Yo separo siempre tres casos: respiración asistida en línea, llenado de botellas y suministro puntual en entornos críticos. En los tres, el objetivo no es “aire limpio” en sentido genérico, sino aire seguro para inhalación continua, sin contaminantes en niveles que puedan intoxicar, irritar o desplazar oxígeno. El INSST clasifica los equipos de línea de aire comprimido como sistemas en los que el suministro procede de una fuente de aire comprimido limpio y respirable, y ahí la diferencia con un compresor industrial corriente es total.Este tipo de solución tiene sentido en rescate, trabajos en espacios confinados, desamiantado, pintura industrial, buceo técnico y ciertas tareas de mantenimiento donde el entorno no permite confiar en la atmósfera ambiente. También me parece útil recordar lo contrario: si el aire del entorno es normal y el riesgo es menor, muchas veces sobredimensionamos la necesidad de un sistema respirable y terminamos pagando complejidad que no aporta valor.
La siguiente pregunta lógica es qué debe cumplir ese aire para ser realmente utilizable, porque ahí es donde se separa una instalación seria de una mera toma de aire con filtros.
Qué exige la calidad del aire en España
A día de hoy, la referencia que yo tomaría como base es la UNE-EN 12021:2014. En la práctica, esto significa controlar de forma rigurosa el contenido de oxígeno, el monóxido de carbono, el dióxido de carbono, el aceite y la humedad. Como valores de referencia habituales en esta norma, el oxígeno debe mantenerse en torno al 21% ± 1%, el CO no debe superar 5 ppm, el CO2 500 ppm y los lubricantes 0,5 mg/m³; además, no debe haber agua líquida y el punto de rocío tiene que quedar por debajo de la temperatura mínima esperada en uso.
La cifra importa, pero más importa el efecto. El CO es peligroso precisamente porque no se percibe; el exceso de humedad favorece hielo y corrosión; y el aceite suele revelar problemas de diseño, de ubicación de la admisión o de mantenimiento. Yo no comparo solo compresores: comparo la capacidad real de toda la instalación para sostener una calidad estable en el punto de uso. Esa es la diferencia entre un equipo que “funciona” y uno que realmente protege.
Con ese marco en mente, ya tiene sentido mirar cómo se construye la cadena completa desde la entrada de aire hasta la máscara o la línea de usuario.

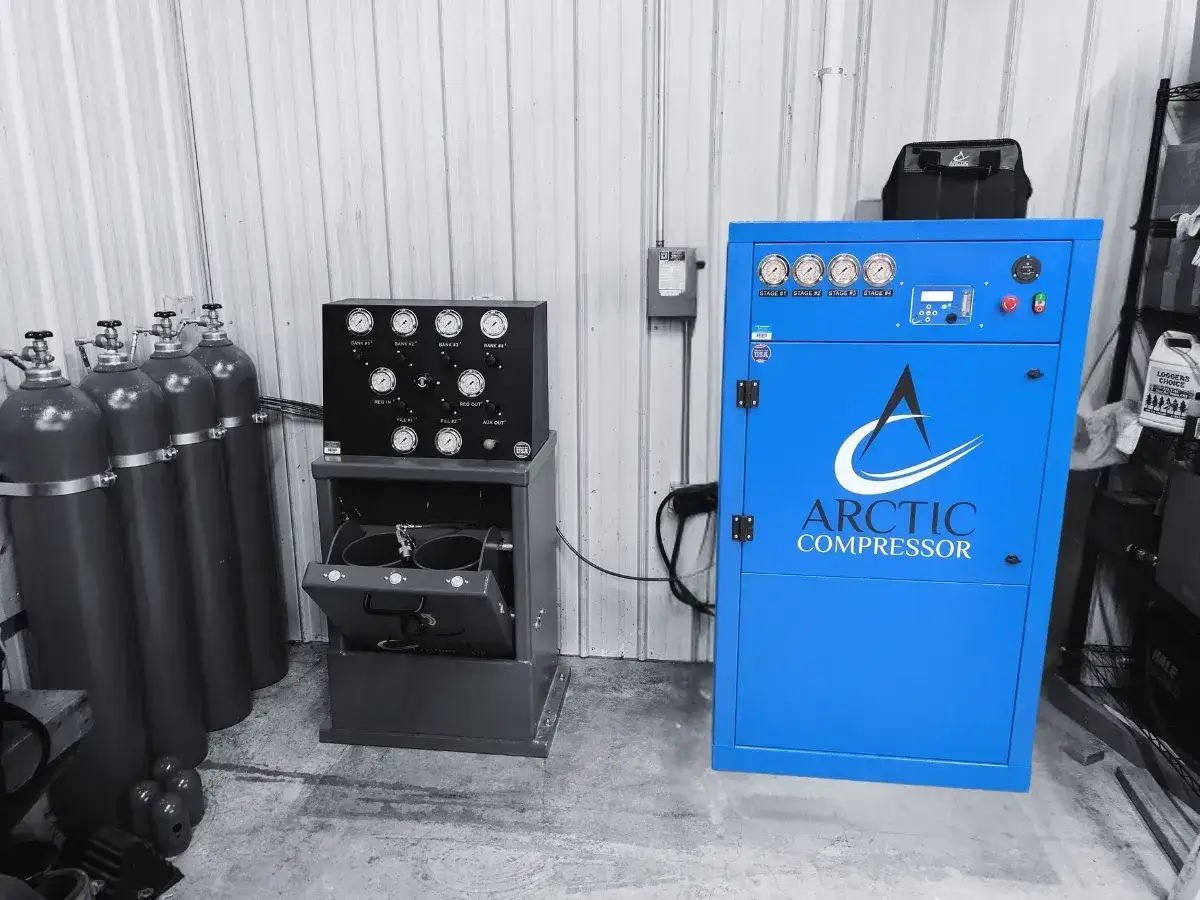

Cómo se construye la cadena completa desde la admisión hasta la máscara
No me interesa tanto el bloque del compresor como la cadena que lo rodea. En una instalación seria, el aire entra por una toma ubicada lejos de escapes, zonas de combustión, compresores vecinos y cualquier foco de contaminación; después pasa por etapas de separación de condensados, filtración fina, secado, control de monóxido de carbono y, si el diseño lo requiere, monitorización continua. El punto clave es simple: el aire respirable se diseña como un sistema, no como un equipo con un filtro “mágico” al final.La parte neumática aquí importa mucho. Una red con purgas deficientes, mangueras envejecidas o reguladores sucios puede degradar un aire que salió bien del compresor. Por eso yo reviso siempre la instalación completa: toma, compresión, tratamiento, depósito, distribución y punto de entrega. Cuando uno de esos eslabones falla, el problema no siempre aparece de inmediato, pero termina apareciendo.
En términos prácticos, estos son los elementos que más peso tienen en una instalación bien resuelta:
- Toma de aire, idealmente en una zona limpia y separada de escapes, motores y polvo fino.
- Separación de condensados, porque el agua arrastrada por el sistema acaba dañando válvulas, filtros y reguladores.
- Filtración multietapa, que reduce aceite, partículas y subproductos que un simple filtro general no detiene por sí solo.
- Secado, imprescindible si la instalación trabaja con variaciones de temperatura o con uso intensivo.
- Monitorización de CO, humedad o punto de rocío cuando el riesgo o la criticidad del uso lo justifican.
Yo no me fiaría nunca de una instalación en la que el usuario solo ve el compresor y no puede explicar qué ocurre entre la admisión y la línea de respiración. Esa visión parcial suele salir cara más adelante.
Qué configuración conviene según el uso
Si la decisión es de compra o de renovación, conviene bajar el debate a escenarios reales. No todas las soluciones sirven para lo mismo, y aquí es donde más se equivocan los equipos que compran por inercia o por precio inicial.
| Configuración | Cuándo la elegiría | Ventaja principal | Limitación que no conviene ignorar |
|---|---|---|---|
| Compresor exento de aceite con tratamiento de aire | Uso intensivo, instalación fija y necesidad de minimizar el arrastre de aceite | Reduce mucho la gestión de hidrocarburos y simplifica parte del control | Sigue necesitando control de CO, humedad, admisión y mantenimiento |
| Compresor lubricado con purificación multietapa | Solución industrial muy extendida cuando se acepta una mayor disciplina operativa | Suele ser robusto y flexible si el mantenimiento es serio | Exige más vigilancia de filtros, drenajes y calidad final del aire |
| Botellas o suministro autónomo | Entradas puntuales, rescate, movilidad alta o atmósfera incierta | Independencia del entorno y del sistema fijo | Autonomía limitada y logística de carga más exigente |
Yo no compraría un equipo solo por la etiqueta “oil-free”. Ayuda, sí, pero no convierte por sí solo el aire en respirable. Tampoco me parece sensato montar una solución fija de alto coste cuando el uso real es esporádico. En muchos casos, alquilar, trabajar con botellas o montar un sistema más simple y bien controlado es una decisión más inteligente que sobredimensionar.
La clave siguiente es dimensionarlo bien, porque un sistema correcto en papel puede quedarse corto en cuanto entran en juego usuarios simultáneos, pérdidas de carga o picos de demanda.
Cómo dimensionarlo para que no falle cuando lo necesitas
Caudal real y simultaneidad
Yo dimensiono primero por número de usuarios simultáneos, consumo real por usuario y margen de seguridad. Después añado un colchón operativo del 20% al 30% para absorber picos, purgas, arranques y pequeñas pérdidas que en la práctica siempre aparecen. El error típico es mirar solo el caudal nominal del compresor y olvidar que el sistema completo “come” parte de esa capacidad.
Presión útil y pérdidas de red
La presión nominal no basta. Entre filtros, secadores, mangueras, reguladores y conexiones, la presión útil en el punto de uso puede caer más de lo esperado. Por eso me interesa medir no solo la salida del compresor, sino la presión al final de la línea y en condiciones reales de servicio.
Separación entre respiración y red neumática general
Si una red da servicio a herramientas neumáticas y a respiración al mismo tiempo, yo la consideraría una mala base de partida. Las líneas de trabajo general suelen arrastrar más suciedad, más humedad y más variaciones de consumo. Lo razonable es dedicar el circuito respirable a su propio tratamiento, su propia distribución y su propia verificación.
Control y alarmas
Cuando el uso es crítico, la monitorización en línea deja de ser un lujo. Un sensor de CO, un control de humedad y un punto de alarma bien situado valen más que muchas promesas de catálogo. No sustituyen la ingeniería del sistema, pero sí reducen mucho el riesgo de que una desviación pase inadvertida.
Si el dimensionamiento es la parte “visible” del proyecto, los errores de uso son la parte que más suele deteriorar un sistema ya correcto. Ahí es donde merece la pena ser muy concreto.
Los errores que más comprometen la seguridad
- Tomar aire cerca de un escape, un generador, una caldera o una zona de tráfico interno. El CO no avisa y puede inutilizar toda la instalación.
- Confiar en el olor o en la apariencia del aire. Un aire sin olor puede seguir siendo peligroso.
- Montar filtros y no comprobar nunca el resultado final. Filtrar no es lo mismo que verificar.
- Descuidar el drenaje de condensados. El agua acaba pasando factura en forma de corrosión, hielo y fallos de regulador.
- Usar mangueras, acoples o manómetros envejecidos sin revisión. En respiración, los accesorios importan tanto como la máquina.
- Tratar un sistema de respiración como si fuera una red neumática de taller. Son usos distintos y con tolerancias muy distintas.
El patrón se repite mucho: la instalación nace bien, pero se va degradando por detalles pequeños que nadie documenta. De ahí que el mantenimiento y las pruebas sean tan importantes como la compra inicial.
Mantenimiento y pruebas que de verdad hay que dejar por escrito
La calidad del aire respirable no se certifica una vez y ya está. En España, FREMAP recuerda que no existe un plazo nacional único que fije cada cuánto hay que comprobar la calidad del aire que entrega un compresor; la frecuencia debe salir de la evaluación de riesgo. Como referencia técnica extendida, las pruebas periódicas suelen realizarse al menos cada tres meses y con más frecuencia si cambian las condiciones, si se mueve el equipo o si se modifica la red.
Yo también soy partidario de revisar de nuevo el sistema después de cambiar filtros, intervenir la admisión, añadir una línea nueva o reubicar el compresor. En aire respirable, una modificación pequeña puede cambiar por completo el perfil de contaminación.
Lo que reviso antes de cada uso
- Estado de purgas y drenajes.
- Lectura de alarmas y sensores.
- Presión y caída de presión en la línea.
- Ubicación de la toma de aire y ausencia de fuentes cercanas de humo, gases o polvo.
Lo que reviso de forma periódica
- Filtros y separadores según horas de servicio.
- Secador y punto de rocío.
- Calibración o verificación de los analizadores.
- Estado de mangueras, conexiones y reguladores.
Lee también: Rosca G1/4 - Guía definitiva para conexiones sin fugas
Lo que debería quedar archivado
- Resultados de las pruebas de calidad del aire.
- Fechas de cambio de filtros y consumibles.
- Incidencias, alarmas y correcciones aplicadas.
- Identificación de quién hizo la revisión y con qué criterio.
El propio criterio técnico que se usa en prevención insiste en conservar registros durante años y en no depender solo de inspecciones puntuales. Cuando existe monitorización continua validada y bien ubicada, puede reducir la necesidad de algunas comprobaciones periódicas, pero solo si el sistema cubre de verdad los contaminantes relevantes y está respaldado por un procedimiento serio.
La última comprobación antes de darlo por bueno
Si yo tuviera que cerrar una compra o validar una instalación hoy, no me fijaría solo en la ficha del compresor. Pediría cinco cosas: esquema de la toma de aire, tratamiento instalado, plan de mantenimiento, historial de análisis y compatibilidad con el EPI respiratorio que realmente se va a usar. Sin eso, el equipo puede funcionar mecánicamente y seguir siendo una mala idea desde el punto de vista preventivo.
- La admisión está en una zona limpia y estable.
- El tratamiento de aire cubre aceite, humedad y gases críticos, no solo partículas.
- Hay un criterio claro de pruebas y registros.
- Los accesorios de línea están pensados para respiración, no para uso neumático general.
- El personal sabe cuándo el sistema sirve y cuándo no debe usarse.
Cuando esos cinco puntos están resueltos, el sistema deja de ser un compresor con filtros y se convierte en una fuente de aire respirable fiable, que es justo lo que importa en mantenimiento industrial y en cualquier trabajo donde la seguridad no admite improvisaciones.
