Un purgador de condensados bien elegido evita que el agua se quede donde no debe: en una línea de vapor, en un intercambiador, en un colector o en el punto más bajo de una instalación de aire comprimido. Cuando falla, el problema rara vez es pequeño: baja el rendimiento térmico, aparece corrosión, se disparan los golpes de ariete y, en neumática, aumenta la humedad que castiga válvulas y actuadores. En este artículo voy a explicar cómo funciona, qué tipos hay, dónde instalarlo y qué revisar para que realmente haga su trabajo sin desperdiciar energía.
Lo importante es evacuar agua sin perder vapor ni aire útil
- En vapor, el dispositivo debe descargar condensado y aire sin dejar escapar vapor vivo.
- En aire comprimido, el drenaje debe sacar agua sin ventear aire útil, que ya cuesta dinero producir.
- La ubicación pesa tanto como el modelo: un mal punto de montaje arruina el comportamiento de la línea.
- Los fallos más caros suelen ser silenciosos: apertura continua, bloqueo o purgas mal ajustadas.
- Elegir por aplicación, carga real y presión diferencial evita sobredimensionar o comprar a ciegas.
Qué hace exactamente y por qué importa
En una red de vapor, su misión es sencilla de explicar y delicada de ejecutar: separar el condensado que se forma de manera inevitable cuando el vapor cede calor, sin perder vapor útil. No está ahí para “vaciar agua” sin más; está para mantener la instalación estable, proteger la transferencia térmica y reducir pérdidas de energía. En aire comprimido el principio es parecido, aunque el contexto cambia: el agua condensada debe salir de depósitos, filtros, posenfriadores y separadores sin tirar por la borda aire comprimido que ya has pagado para producir.
Yo suelo resumirlo así: si el condensado se queda, la instalación se vuelve ineficiente; si se evacúa mal, se vuelve cara. Por eso este componente no se elige como un accesorio menor, sino como una pieza que protege la fiabilidad de toda la línea.
Con esa base clara, merece la pena ver cómo cambia la lógica entre vapor y aire comprimido, porque ahí es donde muchas instalaciones se confunden.
Cómo cambia la lógica entre vapor y aire comprimido
En vapor, el equipo debe dejar pasar condensado y aire no condensable, es decir, gases que no se licuan como el propio vapor, mientras retiene el vapor vivo. Eso exige responder a diferencias de temperatura, nivel o comportamiento dinámico del fluido. En aire comprimido, en cambio, el objetivo es eliminar agua líquida acumulada sin ventear aire útil, y por eso el drenaje suele activarse por nivel, por temporización o mediante sensores electrónicos.
La diferencia práctica no es menor. En vapor, la prioridad es la calidad térmica del proceso; en aire comprimido, la prioridad es no convertir el drenaje en una fuga controlada de energía. En una instalación bien resuelta, ambos mundos comparten algo importante: el punto de descarga debe ser seguro, accesible y fácil de inspeccionar.
- En vapor: importa la presión, la temperatura de saturación, la carga de condensado y la ventilación de aire en arranque.
- En aire comprimido: importa el nivel de líquido, la frecuencia de descarga y la mínima pérdida de aire útil.
- En ambos: importa la limpieza, la accesibilidad y que la descarga no vuelva a la línea por mala disposición del montaje.
Qué tipo conviene según la aplicación
No elegiría un modelo por costumbre ni por precio aislado. Primero miro el servicio, luego la carga esperada y después la presión diferencial, que es la diferencia entre la presión de entrada y la de salida. A partir de ahí tiene sentido decidir si conviene un comportamiento continuo, una descarga más intermitente o un control por nivel.
En vapor
| Tipo | Cómo actúa | Ventaja principal | Limitación típica | Uso más habitual |
|---|---|---|---|---|
| Mecánico | Abre por nivel de condensado, con flotador o cazoleta invertida. | Descarga continua y buena respuesta a cargas variables. | Puede sufrir más con suciedad si la instalación no está bien mantenida. | Intercambiadores, equipos de proceso y servicios con carga alta o variable. |
| Termostático | Responde a la temperatura del fluido. | Ventila bien el aire en arranques y ayuda en trazado o calefacción. | Puede dejar salir condensado subenfriado, es decir, algo más frío que la saturación. | Líneas de trazado, calefacción y puntos donde el aire atrapado es un problema. |

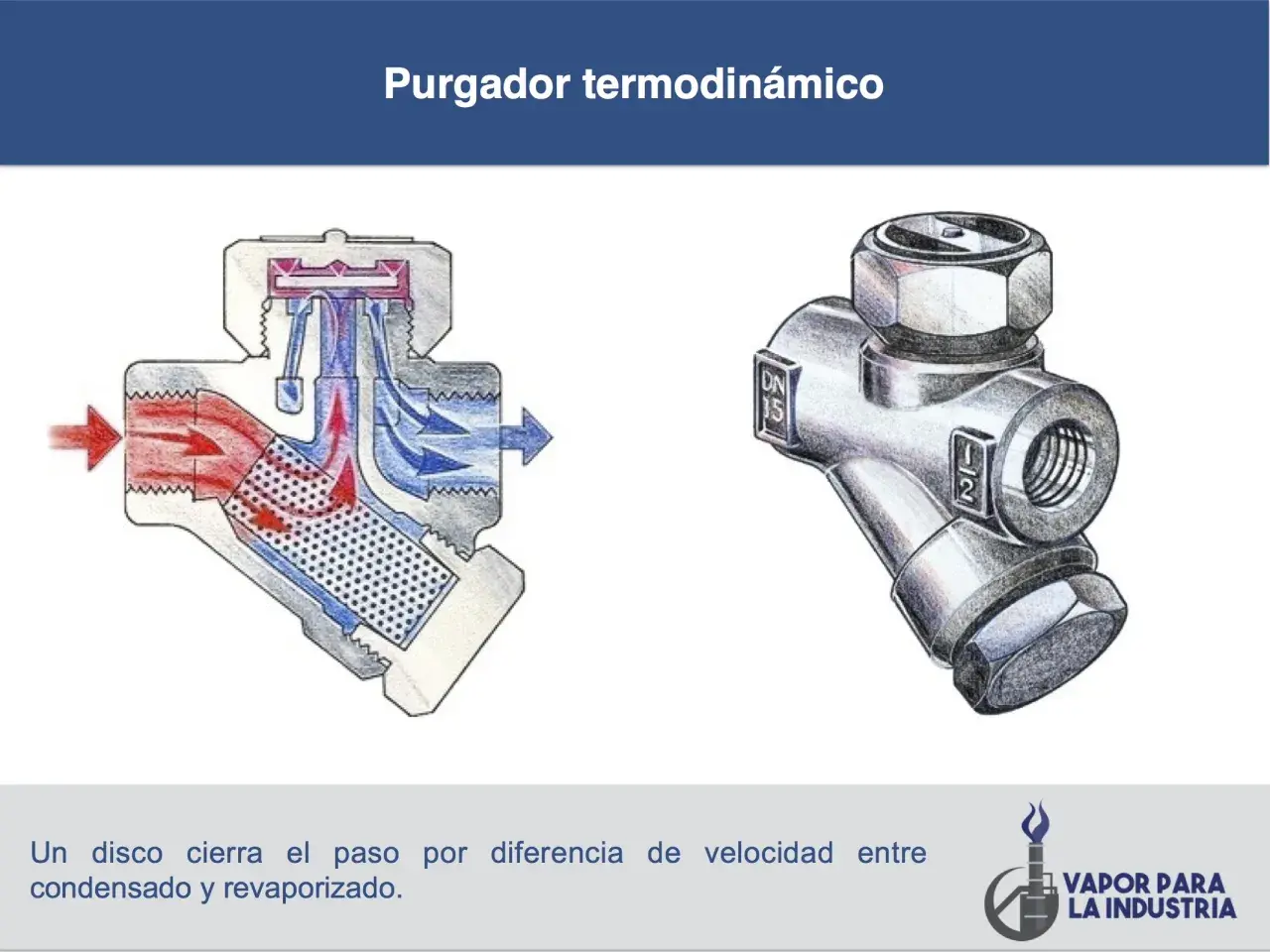

| Termodinámico | Trabaja por diferencias de energía y velocidad entre vapor y condensado. | Es compacto y robusto. | No es la mejor opción para todas las condiciones de trabajo ni para todas las cargas. | Líneas de vapor y servicios donde se busca un diseño simple y resistente. |
Lee también: Compresor de aire industrial - Guía completa para entenderlo
En aire comprimido
| Tipo | Cómo actúa | Ventaja principal | Limitación típica | Uso más habitual |
|---|---|---|---|---|
| Manual | Se abre y cierra por intervención del operario. | Es simple y barato. | Depende de la disciplina del mantenimiento y puede perder aire si se deja abierto. | Equipos pequeños o instalaciones poco exigentes. |
| Temporizado | Abre a intervalos programados. | Fácil de entender y de instalar. | Si el ciclo no se ajusta bien, desperdicia aire o deja condensado dentro. | Puntos de drenaje con carga bastante estable. |
| Por flotador | Abre cuando sube el nivel de condensado. | Se adapta bien a variaciones de carga. | Puede ensuciarse si el condensado lleva mucha contaminación. | Depósitos, separadores y líneas con carga cambiante. |
| Electrónico capacitivo | Mide el nivel y descarga solo cuando hace falta. | Minimiza la pérdida de aire comprimido durante la operación. | Depende del sensor, de la limpieza y del acceso para mantenimiento. | Posenfriadores, depósitos, filtros y sistemas con criterio de ahorro energético. |
Si tuviera que dar una regla rápida, sería esta: en vapor, priorizo el comportamiento de proceso; en aire comprimido, priorizo la pérdida energética por venteo. Esa diferencia cambia más de lo que parece y evita compras poco útiles.
La selección ya está más clara. Ahora toca lo que realmente determina si el equipo funciona o no: su ubicación.
Dónde instalarlo para que trabaje de verdad
La ubicación manda. En líneas de vapor, el drenaje suele colocarse en puntos donde el condensado tiende a acumularse por gravedad o por cambios de dirección. Una referencia práctica muy usada es instalarlo cada 30 a 50 metros en la línea principal, además de en puntos críticos como la entrada de válvulas de reducción o de control, el fondo de bajantes verticales y el final de la línea. No es una recomendación estética: si el agua no se evacúa ahí, acaba arrastrada por el flujo y aparece el golpe de ariete, que es el impacto violento que genera una masa de líquido al moverse a gran velocidad dentro de la tubería.
En equipos de vapor, yo también reviso tres detalles que suelen pasarse por alto: acceso para inspección, disposición de la descarga y presencia de válvulas de aislamiento bien ubicadas. Si para revisar el sistema hace falta desmontar media línea, tarde o temprano esa línea se revisará menos de lo que debería.
- Colócalo antes de válvulas de reducción y control para evitar acumulación cuando la válvula cierra.
- Ubícalo en el pie de los cambios de cota y en bajantes, donde el condensado se concentra.
- En aire comprimido, sitúalo justo donde nace el agua: posenfriador, depósito, separador o filtro.
- Deja espacio para prueba y sustitución; un drenaje inaccesible termina ignorándose.
- No uses el bypass como solución permanente; sirve para servicio, no para operar meses así.

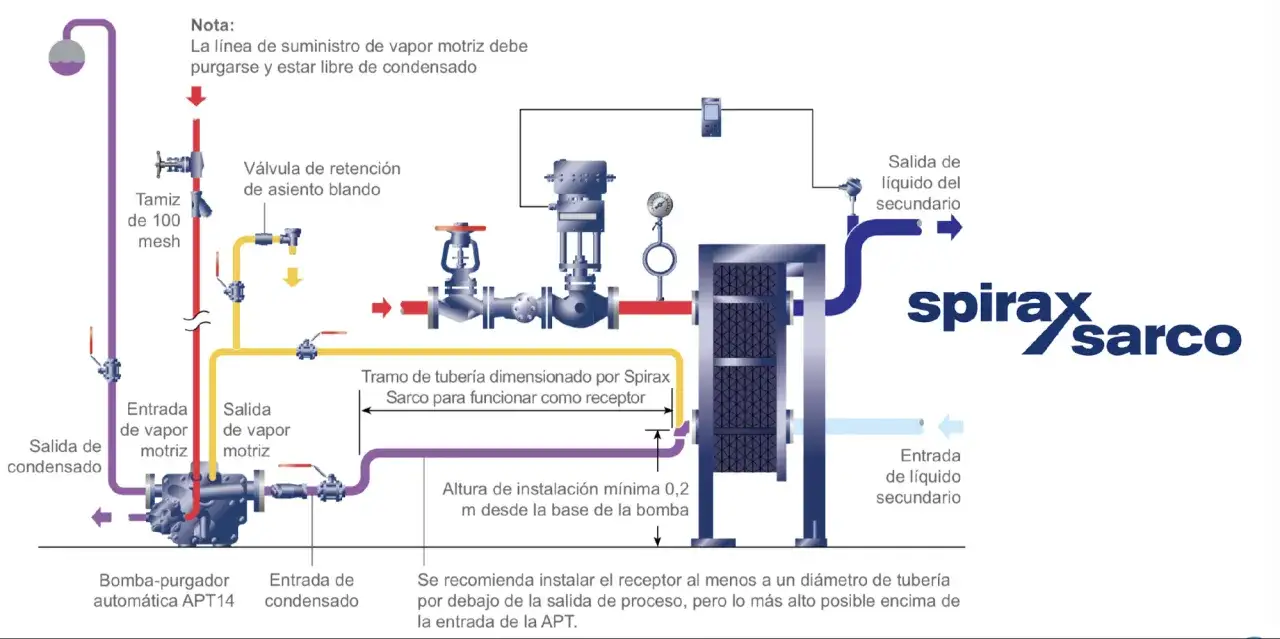

Si el condensado recuperado aún tiene valor térmico, conviene llevarlo a retorno en lugar de enviarlo al desagüe. Cuando se drena sin recuperar, se pierden calor, agua tratada y parte del trabajo de generación que ya has pagado.
Las averías que más dinero cuestan y cómo las detecto
Los fallos más caros suelen ser los que no hacen ruido. Un drenaje que se queda abierto parece “funcionar”, pero en realidad está perdiendo vapor o aire útil. Uno que se queda cerrado no avisa hasta que ya hay acumulación, vibración o corrosión. Yo suelo vigilar cuatro síntomas porque resumen casi todos los problemas reales de planta.
| Síntoma | Causa probable | Qué ocurre | Qué revisaría primero |
|---|---|---|---|
| Descarga continua de vapor o aire | Quedó abierto, hay una fuga interna o el bypass está mal usado. | Pérdida energética y caída de eficiencia. | Asiento, válvula, flotador, actuador o ajuste. |
| Condensado acumulado | Bloqueo, suciedad o cierre demasiado temprano. | Agua retenida, baja transferencia térmica y riesgo de golpe de ariete. | Colador, línea de descarga, presión diferencial y estado del sensor. |
| Purgas demasiado frecuentes en aire comprimido | Temporización agresiva o ajuste incorrecto del nivel. | Se escapa aire útil sin necesidad. | Ciclo de apertura, nivel real de condensado y limpieza del sistema. |
| Ruidos, vibraciones o tirones | El líquido se mueve a golpes por una mala disposición del drenaje. | Desgaste en tuberías, válvulas y soportes. | Puntos bajos, pendientes, cambios de dirección y ubicación del drenaje. |
En plantas grandes, la revisión masiva de purgadores y drenajes suele revelar que el problema no está en una sola pieza, sino en varios puntos mal mantenidos al mismo tiempo. Por eso yo no me quedo en “cambiar el componente”: primero quiero entender si la línea está pidiendo otro tipo de drenaje, otra ubicación o un plan de inspección más serio.
Con el fallo identificado, la siguiente pregunta lógica es cómo mantener el conjunto para que no vuelva a aparecer el mismo problema.
Cómo lo mantengo sin perder eficiencia
La inspección hay que hacerla con el sistema funcionando, porque un drenaje parado engaña. Yo reviso descarga real, temperatura, ruido, vibración y estado de las válvulas de aislamiento. Cuando el sistema es de vapor, la termografía y los ultrasonidos ayudan mucho, porque permiten detectar fugas, bloqueo o funcionamiento anómalo sin intervenir de forma invasiva. En aire comprimido, además, miro si el sensor, el flotador o la línea de entrada están ensuciados por aceite, polvo o lodos del propio condensado.
Como criterio práctico, yo organizo el mantenimiento así:
- Mensual en puntos críticos: líneas principales, equipos de proceso y drenajes de alta carga.
- Trimestral en el resto de la red: depósitos, separadores y puntos secundarios.
- Anual para una revisión completa de la instalación, incluyendo retorno de condensado y accesorios asociados.
Además, no me quedo solo en el cuerpo del dispositivo. También reviso el colador, el bypass, la línea de descarga y la válvula de aislamiento, porque una avería “del purgador” muchas veces está en el entorno y no en la pieza principal. Si el condensado se evacúa a un sistema de retorno, también conviene comprobar que no haya contrapresión excesiva, ya que una contrapresión mal gestionada reduce la capacidad de descarga.
La decisión que más evita pérdidas en planta
Si tuviera que dejar una sola idea, sería esta: elige por aplicación y por carga real, no por precio ni por costumbre. En vapor, busca estabilidad térmica y descarga fiable; en aire comprimido, busca que el drenaje saque agua sin regalar aire al exterior. Cuando esa lógica está bien resuelta, la línea trabaja más seca, más segura y con menos sorpresas.
Yo no compraría un modelo hasta confirmar tres cosas: dónde se va a instalar, cuánto condensado tendrá que evacuar y qué margen de mantenimiento aceptará la planta. Esa combinación, más que la marca o el catálogo, es la que define si el sistema va a durar o si se convertirá en otro punto de pérdida silenciosa.
