Lo esencial para acertar con una conexión neumática roscada
- La compatibilidad de la rosca importa más que el aspecto exterior de la pieza.
- En España, la rosca G o BSPP es muy habitual, pero también aparecen BSPT, NPT y métricas.
- El material debe elegirse según corrosión, limpieza, temperatura y frecuencia de desmontaje.
- Una unión bien sellada depende tanto del tipo de asiento como del apriete correcto.
- Mezclar estándares o reutilizar sellos dañados es una de las causas más frecuentes de fuga.
- En mantenimiento, tener algunas medidas y adaptadores básicos ahorra paradas innecesarias.
Qué son y dónde aportan más valor
La familia roscada incluye racores rectos, codos, tes, reducciones, tapones y adaptadores. En una instalación de aire comprimido los veo sobre todo en válvulas, cilindros, colectores, filtros, reguladores y puntos de conexión donde interesa desmontar con rapidez sin cortar la línea.
Su ventaja es clara: permiten una unión firme y reversible. Su límite también lo es: la rosca por sí sola no garantiza estanqueidad. Si el sellado depende de una cara frontal, de una junta o del propio perfil del filete, hay que respetar exactamente ese diseño; si no, la fuga aparece antes o después.
Yo suelo separarlos mentalmente en dos grupos: piezas de conexión directa y piezas de adaptación. Las primeras resuelven uniones habituales; las segundas salvan diferencias de tamaño, orientación o estándar. Esa distinción parece menor, pero evita compras duplicadas y errores de montaje desde el primer día. Con eso claro, merece la pena bajar al detalle de las roscas que de verdad se usan en neumática.
Qué tipos de rosca conviene distinguir antes de comprar
En España, la más habitual suele ser la rosca G, también conocida como BSPP o rosca gas. Aun así, en aire comprimido aparecen también roscas R/BSPT, NPT y algunas métricas paralelas, y confundirlas es una receta bastante directa para tener fugas o dañar el puerto de conexión.
| Tipo de rosca | Cómo sella | Uso habitual | Qué reviso yo |
|---|---|---|---|
| G / BSPP | Sella con junta tórica, arandela o asiento frontal | Instalaciones europeas, válvulas, colectores y racores generales | Que exista la superficie de apoyo correcta y no se intente sellar solo por la rosca |
| R / BSPT | Sella sobre el propio filete, con rosca cónica | Conexiones neumáticas y adaptadores donde el fabricante lo prevé | Que el apriete sea controlado y que el filete no esté castigado por montajes previos |
| NPT | Sella sobre rosca cónica | Equipos importados y maquinaria de origen estadounidense | Que no se trate como si fuera BSPT, porque no son intercambiables |
| Métrica paralela | Suele apoyarse en junta tórica o en asiento específico | Válvulas compactas, unidades de tratamiento y equipos con diseño métrico | Diámetro, paso y forma de sellado; no basta con medir “a ojo” |
Como recuerda Parker, BSPT no sustituye a NPT, y ese es uno de los errores más caros en planta porque a simple vista parecen compatibles hasta que llega la prueba de estanqueidad. Festo señala, además, que las roscas R llevan un recubrimiento sellante y se aprietan primero a mano y después con una o dos vueltas de llave; en esa familia, el propio acabado forma parte del sellado.
Si la rosca está bien identificada, el siguiente filtro es el entorno. Ahí es donde el material empieza a marcar diferencias reales en durabilidad y mantenimiento.
Cómo elegir material y acabado según el entorno
Yo no elijo el material por costumbre, sino por el trabajo que va a hacer la pieza. Una rosca que vive en un taller seco no necesita lo mismo que otra expuesta a humedad, detergentes, condensado, vibración o limpieza agresiva.
| Material | Cuándo lo elijo | Ventajas | Límites habituales |
|---|---|---|---|
| Latón | Uso general y mantenimiento estándar | Es económico, fácil de encontrar y funciona bien en la mayoría de líneas de aire | En ambientes corrosivos se queda corto antes que otras opciones |
| Latón niquelado | Aplicaciones generales con mejor protección superficial | Mejor resistencia al desgaste visual y a la oxidación superficial | No sustituye al inoxidable cuando hay químicos, lavado fuerte o humedad persistente |
| Acero inoxidable | Ambientes corrosivos, limpieza intensiva, zonas húmedas o exteriores | Alta resistencia a la corrosión y muy buena durabilidad | Cuesta más, así que conviene reservarlo para cuando aporta valor real |
| Polímero técnico | Montajes ligeros, líneas controladas y aplicaciones menos exigentes | Peso bajo, montaje ágil y buen comportamiento en usos concretos | El margen de temperatura y presión suele ser más limitado |
En una red de aire con condensado, yo prefiero revisar primero filtración, secado y purga antes de cambiar media instalación de material. La corrosión no se arregla solo con una pieza más cara: si el tratamiento del aire es malo, el problema vuelve por otro punto.
También conviene no sobredimensionar ni infravalorar la serie. En gamas neumáticas reales hay familias que trabajan desde 10 hasta 20 bar según diseño y material, así que la ficha concreta manda más que cualquier regla general. Con el material elegido, toca montar bien la unión, que es donde se ganan o se pierden muchos minutos de mantenimiento.
Cómo montarlos sin crear fugas
- Identifico la rosca y su modo de sellado. No monto igual una G que una R, ni trato una métrica como si fuera una conexión estándar cualquiera.
- Limpio el puerto y el filete. Una viruta, polvo metálico o resto de sellador viejo puede arruinar una junta que en teoría era correcta.

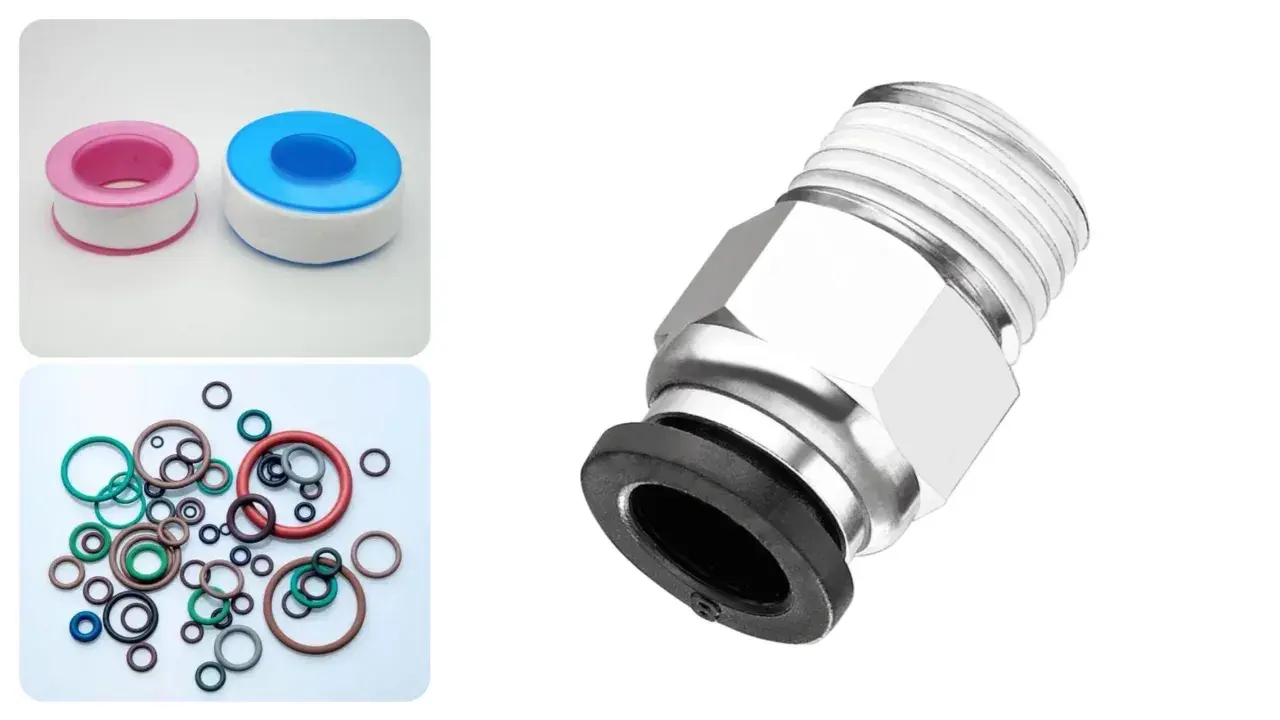

- Respeto el sello previsto por el fabricante. Si la unión sella por cara frontal, uso su junta o anillo; si sella por filete, no convierto el montaje en una improvisación con exceso de cinta.
- Aprieto con criterio. Primero mano, después herramienta, pero sin forzar. El exceso de par deforma juntas, castiga la rosca y complica el desmontaje futuro.
- Compruebo la estanqueidad con la instalación presurizada. Prefiero detectar una fuga al momento que descubrirla a final de turno por caída de presión o ruido continuo.
Hay un matiz que yo considero clave: la cinta o el sellador no son una solución universal. Si el fabricante ya entrega la rosca con recubrimiento sellante, añadir material “por si acaso” puede empeorar el resultado. Y si una unión se ha desmontado varias veces, la inspección visual manda antes de volver a montarla.
Cuando el montaje es limpio, la conexión deja de ser el punto débil de la línea. Si no lo es, el siguiente problema suele ser uno de los errores clásicos que más tiempo consumen en planta.
Los fallos que más tiempo y aire consumen
| Error habitual | Qué provoca | Cómo lo evito |
|---|---|---|
| Confundir BSPT con NPT | Fugas, rosca dañada y montaje inestable | Compruebo el estándar antes de comprar y antes de apretar |
| Sellar una G como si fuera una R | La unión no apoya donde debe y aparece la fuga en la cara frontal | Respeto el asiento, la junta y el diseño original de la pieza |
| Pasarse con el apriete | Deformación de la junta, gripado o grietas en piezas pequeñas | Aprieto lo justo y me apoyo en la recomendación de la serie |
| Reutilizar sellos dañados | Microfugas difíciles de localizar | Cambio juntas, arandelas y anillos que ya no estén perfectos |
| Elegir latón donde hay corrosión o lavado intenso | Oxidación, agarrotamiento y mantenimiento más frecuente | Subo a inoxidable cuando el entorno realmente lo pide |
El problema rara vez es la idea de conexión; casi siempre es la expectativa equivocada sobre cómo sella cada estándar. Yo he visto muchas fugas “misteriosas” que en realidad eran una mala combinación entre rosca, junta y apriete, nada más. Y eso se corrige mejor con criterio que con más vueltas de llave.
Cuando ya has descartado esos fallos, la pregunta útil pasa a ser qué piezas conviene tener en almacén para no parar una línea por una adaptación simple.
Qué conviene tener en stock para mantenimiento en planta
En una planta de mantenimiento yo no llenaría el almacén de referencias exóticas; preferiría pocas piezas, bien elegidas, y en las medidas que de verdad se mueven. En neumática compacta aparecen mucho M5, 1/8, 1/4, 3/8 y 1/2, así que merece la pena tener una base de trabajo razonable en esas escalas.
| Pieza | Para qué la quiero | Comentario práctico |
|---|---|---|
| Racores rectos | Sustitución rápida de conexiones estándar | Son la pieza que más salva reparaciones simples |
| Codos de 90° | Resolver espacios estrechos y evitar radios de tubo forzados | Muy útiles alrededor de válvulas, paneles y cilindros |
| Tes y derivaciones | Crear ramas de distribución o puntos auxiliares | Conviene tenerlas si la planta hace muchas modificaciones de última hora |
| Reducciones y adaptadores | Unir medidas distintas o salvar cambios de estándar | Son los que evitan paradas cuando entra maquinaria de otra procedencia |
| Tapones ciegos | Aislar líneas y cerrar puertos en pruebas o reparaciones | Pequeños, baratos y más útiles de lo que parece |
| Pasamuros | Pasar una línea por paneles o armarios | Ordenan la instalación y reducen tirones en el tubo |
Si la planta trabaja con equipos importados, yo añadiría adaptadores BSP-NPT desde el primer día. No son la pieza más vistosa del almacén, pero ahorran mucho tiempo cuando aparece una máquina que llega con otro estándar y nadie quiere improvisar en servicio.
Con esa base, la compra deja de ser reactiva y pasa a ser una herramienta real de mantenimiento.
Las tres comprobaciones que yo haría antes de cerrar el pedido
- Rosca exacta: estándar, paso y diámetro del puerto, sin suposiciones.
- Modo de sellado: cara frontal, junta, filete o combinación prevista por el fabricante.
- Entorno real: presión, temperatura, humedad, vibración y nivel de corrosión.
Si esos tres puntos están claros, la compra casi siempre sale bien a la primera. En aire comprimido, una conexión correcta vale más que una referencia “universal” que luego obliga a rehacer el trabajo; yo prefiero una pieza que encaje de verdad, selle como toca y aguante el uso diario sin llamar la atención.
