Cuando reviso una línea de aire comprimido o una instalación de agua de proceso, parto de una idea simple: el caudal másico dice cuánta masa se mueve de verdad, no solo cuántos metros cúbicos pasan. En termodinámica eso cambia el balance energético, el dimensionamiento y la lectura de instrumentos. Aquí explico la fórmula, cómo aplicarla con gases y líquidos, y qué errores conviene evitar para no tomar decisiones con un dato bonito pero engañoso.
Lo esencial para calcularlo sin confundir volumen con masa
- La base práctica es ṁ = ρ · Q = ρ · A · v.
- En gases, la densidad depende de presión, temperatura y composición; si hace falta, se corrige con Z.
- Para balances térmicos, el caudal másico es la variable que conecta flujo y energía.
- Coriolis mide masa de forma directa; los métodos por Δp o volumétricos suelen necesitar corrección de densidad.
- Los fallos más caros suelen venir de unidades, presión absoluta y mezcla de Nm³/h con m³/h.
Qué mide realmente el caudal másico

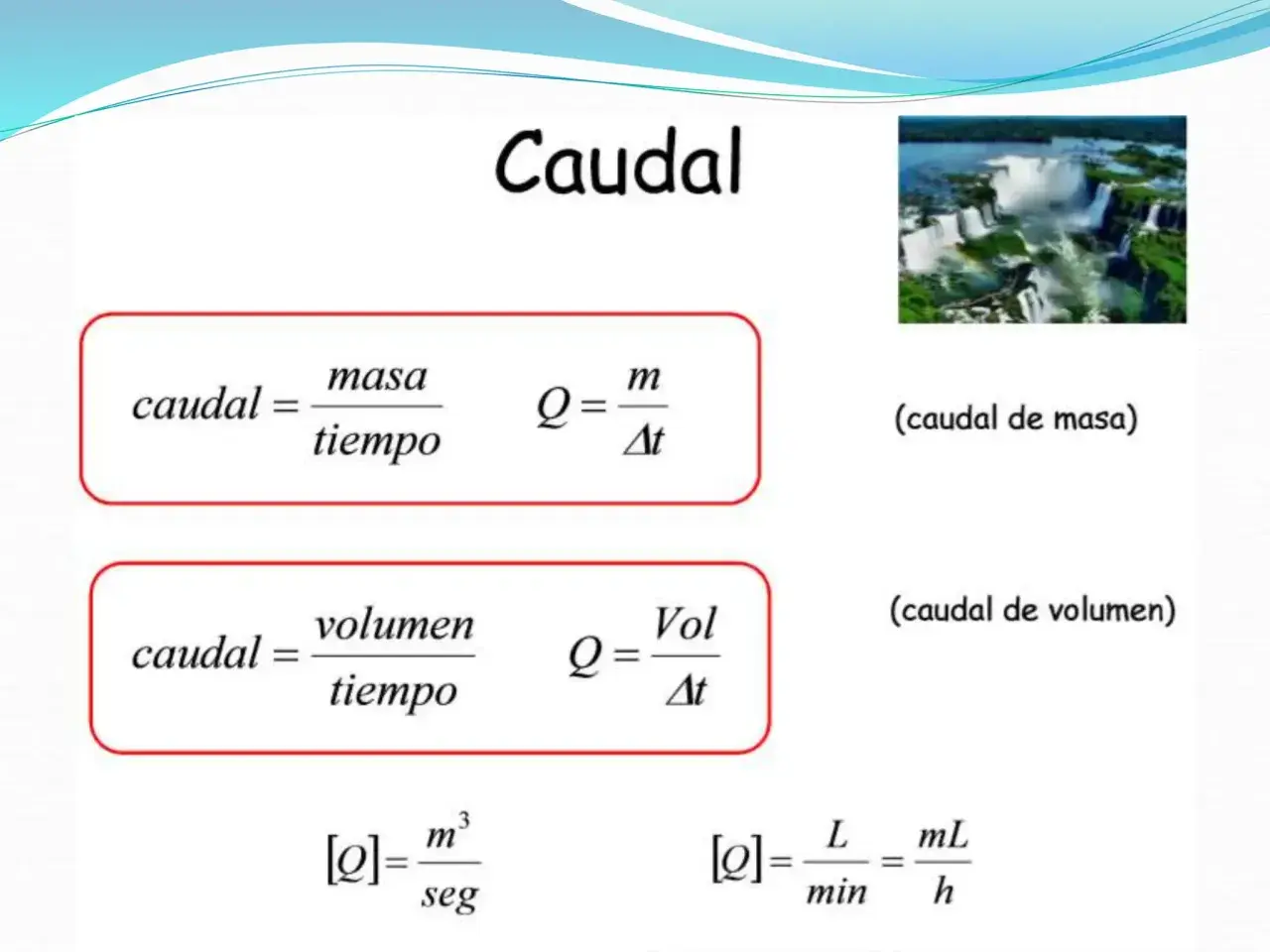

El caudal másico es la masa de fluido que atraviesa una sección por unidad de tiempo. Lo expreso normalmente en kg/s o kg/h, porque esas unidades encajan con balances de energía, dosificación y control de proceso. La idea útil es esta: si el caudal volumétrico se mantiene pero la densidad sube, el caudal másico también sube en la misma proporción.
En una tubería en régimen estacionario, la masa que entra por segundo debe salir por segundo. Esa conservación de masa es la razón por la que un mismo equipo puede comportarse de forma distinta si cambia la temperatura, la presión o la composición del fluido. Yo suelo empezar por aquí porque, cuando no se entiende este punto, el resto del cálculo parece más complicado de lo que realmente es.
Con esa base clara, la fórmula deja de ser un apunte de manual y pasa a ser una herramienta de trabajo.
La fórmula base y sus variantes útiles

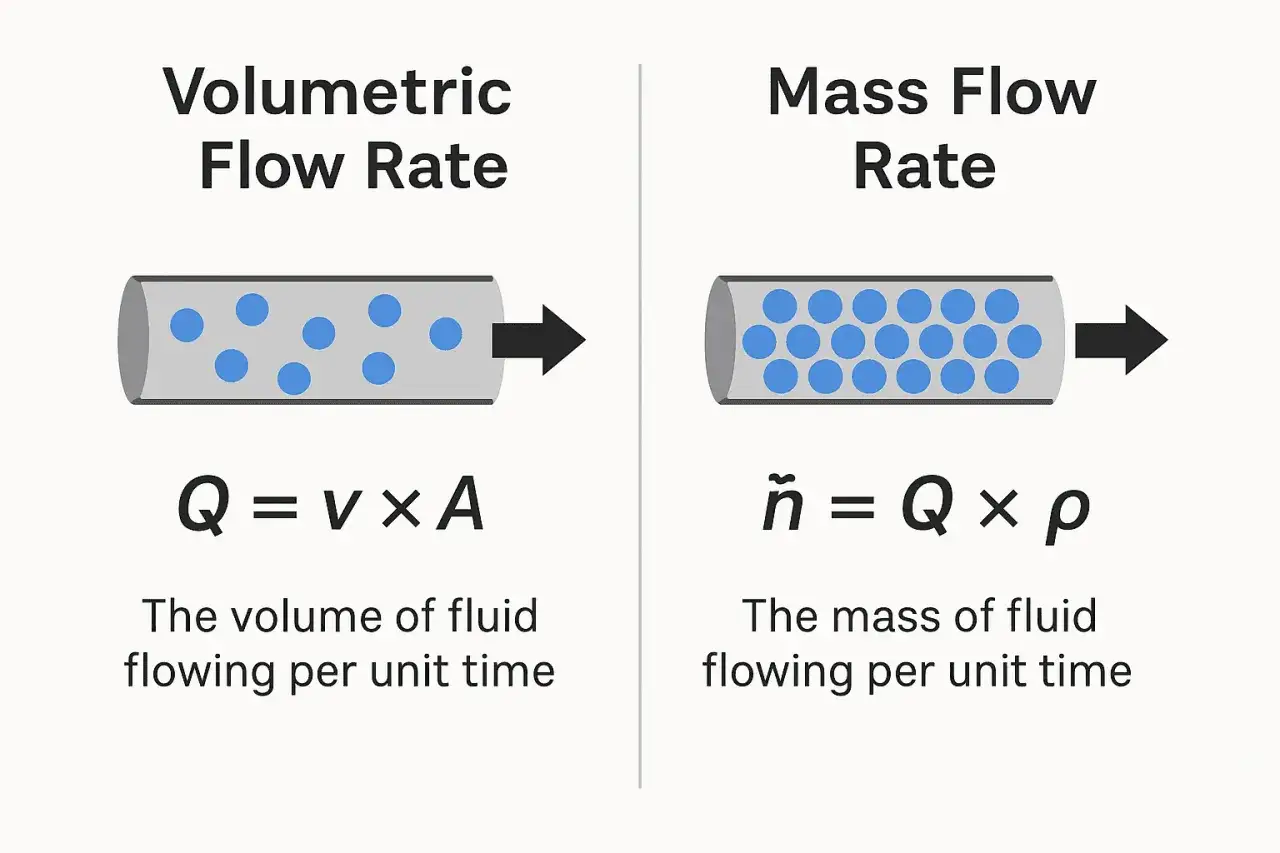

La forma más práctica de escribirlo es ṁ = ρ · Q = ρ · A · v, donde ρ es la densidad, Q el caudal volumétrico, A el área y v la velocidad media. Si mantienes coherencia de unidades, la cuenta es directa: con ρ en kg/m³ y Q en m³/s obtendrás kg/s; con ρ en kg/m³ y Q en m³/h obtendrás kg/h.
| Símbolo | Qué significa | Unidad habitual |
|---|---|---|
| ṁ | Caudal másico | kg/s o kg/h |
| ρ | Densidad | kg/m³ |
| Q | Caudal volumétrico | m³/s o m³/h |
| A | Sección transversal | m² |
| v | Velocidad media | m/s |
| p | Presión absoluta | Pa o bar(abs) |
| T | Temperatura absoluta | K |
| R | Constante específica del gas | J/(kg·K) |
| Z | Factor de compresibilidad | Adimensional |
- Líquidos o gases con densidad prácticamente fija: ṁ = ρQ.
- Ductos y conductos: ṁ = ρAv.
- Gas ideal: ṁ = pQ/(RT).
- Gas real o alta precisión: ṁ = pQ/(ZRT).
La densidad es la pieza que convierte el volumen en masa. Si la densidad cambia un 5%, el caudal másico cambia un 5% para el mismo caudal volumétrico. Por eso, antes de discutir el resultado, yo compruebo siempre si la densidad usada describe de verdad el estado del proceso.
Con la fórmula clara, el siguiente paso es ver por qué la termodinámica cambia tanto la interpretación del dato.
Por qué la termodinámica cambia la cuenta
La termodinámica entra en juego porque el caudal másico no solo mueve materia; también transporta energía. En un intercambiador, una caldera, un secador o un compresor, la potencia térmica suele relacionarse con ṁ · Δh, es decir, caudal másico por variación de entalpía. La entalpía es la energía útil por unidad de masa asociada al estado del fluido, y por eso es tan importante en flujos reales.
Cuando el proceso es simple y el calor específico apenas varía, una aproximación útil es P ≈ ṁ · Cp · ΔT, donde Cp es el calor específico a presión constante. Funciona bien como estimación de ingeniería, pero yo no la usaría como verdad absoluta en vapor, cambios de fase o mezclas húmedas. Si cambias de aire seco a aire húmedo, o de agua a vapor, el modelo ya pide más cuidado.
- En aire comprimido, subir la temperatura baja la densidad y altera tanto el caudal másico como el consumo energético.
- En vapor, una pequeña variación de presión puede cambiar mucho la entalpía disponible y la masa transportada.
- En un secador, una diferencia modesta de caudal puede traducirse en una diferencia clara de rendimiento térmico.
Con ese marco, calcular en planta deja de ser una receta aislada y pasa a ser una decisión ligada al estado del fluido.
Cómo calcularlo paso a paso en una instalación real
Yo suelo seguir el mismo orden para evitar errores tontos: primero defino el estado del fluido y después aplico la fórmula. Si mezclas unidades o supones una densidad que ya no existe en el proceso, el resultado puede parecer correcto y seguir siendo malo.- Identifica el fluido y su estado. No es lo mismo agua, aire seco, aire húmedo, vapor saturado o una mezcla.
- Obtén la densidad real. Puede venir de una tabla, una ecuación de estado o una medición directa, según el caso.
- Mide el caudal volumétrico o la velocidad. Si tienes Q, usa ρQ; si tienes velocidad y sección, usa ρAv.
- Convierte unidades antes de multiplicar. Si trabajas en m³/h y kg/m³, el resultado saldrá en kg/h.
- Comprueba si la compresibilidad importa. En gases, usa presión absoluta y temperatura real; si hace falta, corrige con Z.
- Verifica el valor con el contexto del proceso. Un salto de masa sin cambio de equipo suele indicar un problema de medición o de estado del fluido.
Dos ejemplos rápidos ayudan a aterrizarlo. En agua de proceso con ρ = 998 kg/m³ y Q = 0,015 m³/s, el caudal másico es 14,97 kg/s. En aire comprimido a 7 bar absolutos y 20 °C, con Q = 300 m³/h, la densidad ideal ronda 8,3 kg/m³ y el resultado sale cerca de 0,69 kg/s, es decir, unos 2.500 kg/h.
Con el procedimiento claro, la siguiente pregunta es qué cambia cuando el fluido deja de comportarse como un líquido casi incompresible.
Qué cambia con gases, vapor y fluidos compresibles
En gases, la densidad no es un dato fijo de catálogo. Cambia con presión, temperatura y composición, y por eso dos líneas con el mismo caudal volumétrico pueden mover masas muy distintas. Yo aquí soy bastante estricto: si trabajas con aire comprimido, no mezcles m³/h reales con Nm³/h, ni presión manométrica con absoluta, porque el error sale directamente en el resultado.- Presión absoluta: en una ecuación de estado, 1 bar(g) no sirve; necesitas bar(abs).
- Temperatura en kelvin: 20 °C no entra en la fórmula como 20, sino como 293,15 K.
- Humedad y composición: en aire de planta, el vapor de agua modifica la densidad y, en mediciones finas, conviene tenerlo en cuenta.
- Compresibilidad Z: si la presión sube o el gas se aleja del ideal, Z corrige la densidad real.
- Estrangulamiento: en toberas, venturis o pasos muy restringidos, el caudal másico puede dejar de crecer de forma lineal con la presión aguas arriba.
Con vapor, además, ya no me conformo con una Cp constante si el objetivo es precisión. En muchos casos la referencia correcta son las tablas de vapor o una propiedad termodinámica de estado, porque una parte del error no está en la fórmula, sino en asumir un modelo demasiado simple. Esa es la frontera entre una estimación útil y un dato serio.
Una vez entendido el comportamiento del fluido, la elección del instrumento marca la diferencia entre medir bien y medir solo “más o menos”.
Cómo se mide en campo y qué instrumento elegir
Cuando el cálculo tiene que traducirse a una medida real, el instrumento importa tanto como la ecuación. No todos los medidores entregan masa de forma directa, y esa diferencia cambia el coste, la complejidad de instalación y la incertidumbre final.
| Método | Qué mide | Dónde encaja mejor | Limitación práctica |
|---|---|---|---|
| Coriolis | Caudal másico directo; también densidad | Líquidos, gases y líneas donde se busca alta trazabilidad | Mayor coste y sensibilidad a vibración o a una instalación deficiente |
| Térmico | Caudal másico directo de gas | Aire comprimido, gases de proceso y ventilación técnica | Depende de la composición y de la limpieza del gas |
| Δp con placa orificio o venturi | Caudal inferido a partir de la caída de presión | Instalaciones ya existentes y servicios auxiliares | Necesita densidad fiable y genera pérdida de carga |
| Gravimétrico | La masa acumulada en el tiempo | Calibración y referencia metrológica | No es el método más cómodo para monitorización continua |
En la práctica, los Coriolis suelen dar una estabilidad muy buena y una incertidumbre baja, del orden del 0,1 % en condiciones favorables, mientras que los térmicos son muy cómodos cuando el servicio principal es gas y buscas una respuesta directa sin recalcular densidad a cada paso. Si ya tienes un sistema por diferencial de presión, la conversión a masa es perfectamente posible, pero yo la trataría como una medida indirecta que depende de la calidad de la densidad y del acondicionamiento de la línea.
El ultrasónico, por sí solo, suele dar caudal volumétrico; si lo usas para masa, necesitas una densidad sólida detrás. Ese matiz parece pequeño, pero en auditorías energéticas separa una cifra útil de un dato decorativo.
La teoría funciona, pero en planta suelen fallar las mismas pocas cosas una y otra vez.
Errores que falsean el resultado
- Usar presión manométrica en una ecuación que pide presión absoluta.
- Olvidar la conversión de temperatura a kelvin.
- Tratar un caudal volumétrico como si fuera másico, sobre todo en aire comprimido.
- Mezclar m³/h con Nm³/h sin corregir el estado del gas.
- Tomar una densidad de referencia vieja cuando el proceso cambió de temperatura, humedad o composición.
- Ignorar pulsaciones o variaciones rápidas y quedarse con una lectura instantánea que no representa la media.
- No revisar el régimen del fluido cuando hay estrangulamiento, cambio de fase o velocidades altas.
Lo que conviene llevarse a planta cuando el cálculo importa de verdad
Si tuviera que reducir todo esto a una regla operativa, sería esta: usa el caudal másico cuando el proceso dependa de energía, dosificación o balance de masa, y no te fíes de un valor volumétrico si la densidad cambia con presión o temperatura. En aire comprimido, vapor y agua caliente, las tres comprobaciones que más valor me dan son presión absoluta, temperatura real y estado del fluido.
Con esas tres piezas bien fijadas, la fórmula deja de ser un apunte de manual y se convierte en una herramienta de planta útil, trazable y bastante menos engañosa que un simple número en m³/h. Yo no me quedo con la lectura más cómoda, sino con la que aguanta un balance energético.
