La temperatura adicional cambia por completo la forma de medir y utilizar el vapor
- Definición El vapor está sobrecalentado cuando su temperatura supera la de saturación correspondiente a su presión.
- Referencia rápida A 1 bar absoluto, la saturación del agua se sitúa aproximadamente en 100 °C.
- Medición mínima Para conocer el estado del fluido hacen falta presión absoluta y temperatura real.
- Ventaja principal Reduce el riesgo de condensación en turbinas y equipos de expansión.
- Limitación Transfiere peor el calor que el vapor saturado en muchos intercambiadores.
Qué significa realmente que el vapor esté sobrecalentado
El punto de saturación es la condición en la que el agua líquida y el vapor pueden coexistir en equilibrio a una presión determinada. Si todo el líquido se ha evaporado y se aporta más energía, la temperatura del gas continúa aumentando. Ese margen entre la temperatura real y la temperatura de saturación se llama grado de sobrecalentamiento.
Por ejemplo, a aproximadamente 1 bar absoluto el agua hierve a 100 °C. Un vapor a esa presión y 100 °C está saturado; si alcanza 140 °C, tiene unos 40 °C de sobrecalentamiento. La cifra exacta depende siempre de la presión y debe calcularse con tablas de vapor o con una formulación termodinámica fiable.
| Estado | Relación entre presión y temperatura | Comportamiento habitual |
|---|---|---|
| Vapor húmedo | Contiene vapor y gotas de agua | Puede causar erosión, golpes de ariete y mediciones inestables |
| Vapor saturado seco | Está justo en la temperatura de saturación | Condensa con facilidad cuando pierde calor |
| Vapor sobrecalentado | Su temperatura está por encima de la saturación | Se comporta más como un gas caliente y permanece seco mientras conserve ese margen |
Esta diferencia es más importante de lo que parece. En una tubería bien aislada, el margen térmico puede mantenerse durante bastante tiempo. Sin embargo, si el vapor pierde calor, se reduce la temperatura o cae la presión de forma brusca, puede acercarse a la saturación y empezar a condensarse.

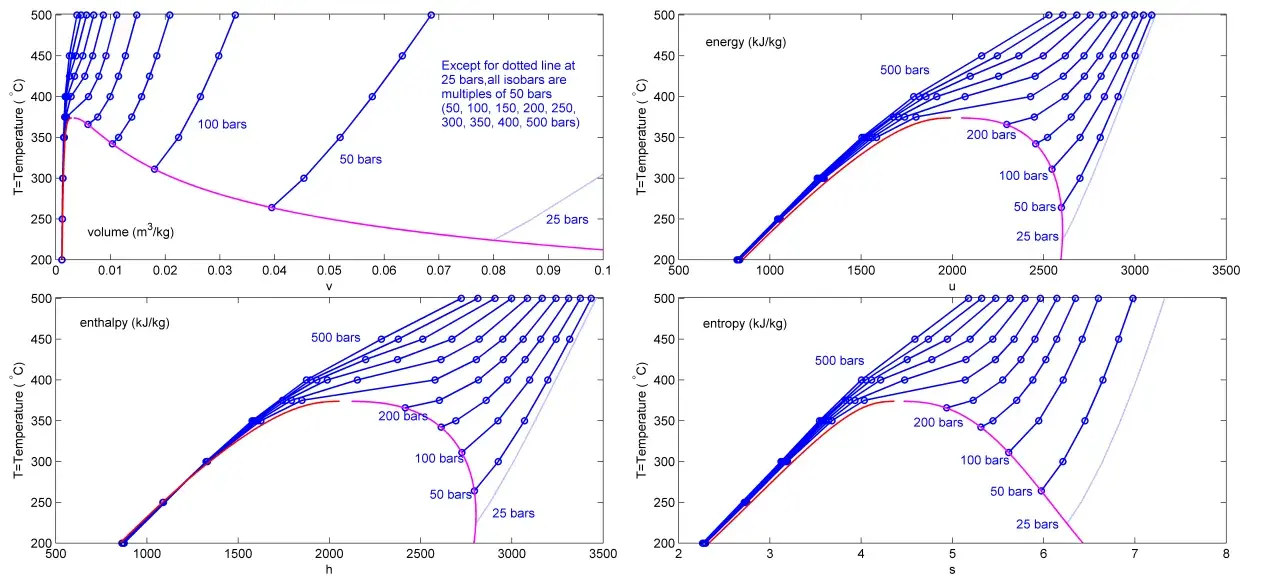

La relación entre presión, temperatura y propiedades termodinámicas
En la zona de saturación existe una relación muy concreta entre presión y temperatura. Fuera de ella, en la región sobrecalentada, una misma presión puede corresponder a muchas temperaturas distintas. Por eso, la presión por sí sola no identifica el estado del vapor.
Para describir el fluido se suelen obtener la entalpía específica, el volumen específico, la densidad y la entropía. La entalpía representa la energía por unidad de masa disponible en el fluido, mientras que el volumen específico indica cuánto espacio ocupa cada kilogramo de vapor.
Cómo calcular el grado de sobrecalentamiento
El cálculo básico es sencillo. Primero se determina la temperatura de saturación asociada a la presión absoluta medida y después se resta ese valor a la temperatura real.
Sobrecalentamiento = temperatura medida - temperatura de saturación
Imaginemos una línea con 10 bar absolutos y una temperatura de 250 °C. La temperatura de saturación del agua a esa presión ronda los 180 °C, por lo que el margen de sobrecalentamiento es de aproximadamente 70 °C. El valor resulta suficiente para distinguirlo con claridad del vapor saturado, aunque las propiedades exactas deben extraerse de tablas o software especializado.
Para cálculos industriales, yo utilizaría tablas basadas en IAPWS-IF97, una formulación desarrollada específicamente para calcular las propiedades del agua y el vapor en aplicaciones industriales. Las aproximaciones de gas ideal pueden servir para una estimación preliminar, pero pierden precisión cuando aumentan la presión o se necesita calcular energía, densidad o caudal másico con rigor.

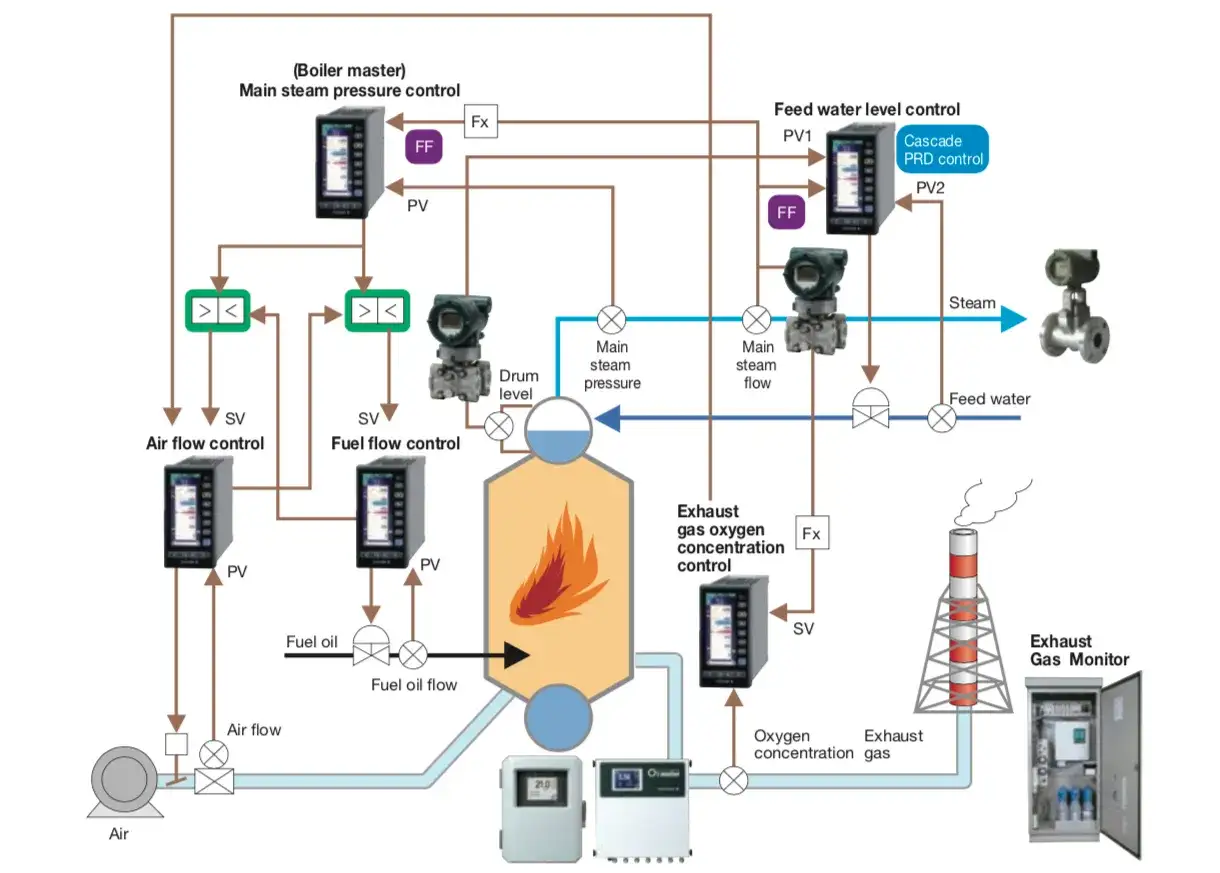

Cómo medirlo correctamente en una instalación industrial
La medición empieza por instalar el sensor en un punto que represente realmente al flujo. Un termopar colocado demasiado cerca de una pared fría puede leer una temperatura inferior a la del núcleo de la tubería. Del mismo modo, una toma de presión mal ubicada puede verse afectada por turbulencias, accesorios cercanos o pulsaciones.
Presión absoluta y temperatura real
El instrumento de presión puede mostrar presión manométrica, pero las tablas termodinámicas necesitan normalmente presión absoluta. La conversión aproximada es sumar la presión atmosférica local a la presión manométrica, aunque en instalaciones críticas conviene utilizar un transmisor absoluto o corregir el valor según la altitud.
Para la temperatura se emplean termopares, sondas de resistencia y transmisores industriales. La elección depende del rango térmico, la respuesta necesaria, la vibración y la exactitud requerida. En una línea de vapor caliente, el termopozo debe estar diseñado para soportar la temperatura, la presión y la velocidad del fluido, no solo para alojar el sensor.
Qué revisar durante el montaje
- Comprobar que el rango del sensor cubre la temperatura máxima de diseño, no solo la temperatura habitual.
- Instalar el sensor en una zona con flujo estable y respetar las distancias recomendadas por el fabricante.
- Evitar bolsas de condensado en las tomas y colocar el drenaje donde pueda evacuarse con seguridad.
- Aislar térmicamente la tubería sin cubrir de forma incorrecta el cabezal o los elementos que deban disipar calor.
- Comparar periódicamente la lectura con un patrón calibrado y registrar la incertidumbre del conjunto.
Un error de solo 5 °C puede ser irrelevante en una aplicación sencilla, pero puede modificar de forma apreciable el cálculo de densidad o energía cuando el margen sobre la saturación es pequeño. En mi experiencia técnica, el fallo más común no suele estar en el sensor, sino en la ubicación, el aislamiento o la falta de compensación.
Cómo medir el caudal y convertirlo en consumo útil
El caudal de vapor puede medirse con placas de orificio, tubos Venturi, caudalímetros vortex o equipos especialmente diseñados para vapor. La elección depende del rango de caudal, la pérdida de carga admisible, el espacio disponible y la calidad del vapor.
| Tecnología | Punto fuerte | Precaución principal |
|---|---|---|
| Placa de orificio | Solución conocida y relativamente económica | Genera pérdida de presión y exige una instalación muy cuidada |
| Vortex | Buena opción para medición industrial y mantenimiento reducido | Necesita flujo estable y compensación por presión y temperatura |
| Venturi | Menor pérdida permanente que una placa en determinadas condiciones | Mayor tamaño y coste de instalación |
| Medidor especializado de vapor | Integra compensaciones y facilita la lectura energética | Debe seleccionarse para el rango real de operación |
En vapor sobrecalentado, el caudal volumétrico cambia con la presión y la temperatura. Por eso, un sistema que solo mida velocidad o volumen no ofrece por sí mismo un consumo másico fiable. El transmisor debe usar la densidad calculada a partir de presión y temperatura, o recibir esa información de un sistema de compensación externo.
La norma ISO 5167 puede servir como referencia cuando se emplean dispositivos de presión diferencial, siempre que el flujo sea monofásico y se cumplan sus condiciones de instalación. Si aparece condensado, la hipótesis cambia y la medición puede dejar de ser válida. En ese caso hay que investigar primero el estado del vapor y el drenaje de la línea.
Dónde aporta valor y dónde puede ser una mala elección
La aplicación más clara está en turbinas, expansores y otros equipos donde interesa evitar que el vapor se condense durante la expansión. El líquido arrastrado puede erosionar álabes, reducir el rendimiento y aumentar el riesgo de averías. Aquí el calor adicional tiene una función concreta: mantener la sequedad del fluido durante el proceso.
También puede utilizarse en secado, procesos de contacto directo, limpieza industrial y determinadas operaciones de reacción. En estos casos, la ausencia de gotas y la alta temperatura pueden ser útiles, pero deben verificarse la compatibilidad del material, la seguridad del personal y los requisitos específicos del producto.
Para calentar un intercambiador, en cambio, el vapor saturado suele ser más práctico. Al condensar a presión casi constante libera una gran cantidad de calor latente a una temperatura relativamente estable. El vapor sobrecalentado primero debe enfriarse hasta la saturación, por lo que parte de su energía se entrega como calor sensible y la transferencia suele ser menos uniforme.
Lee también: Presión sonora y potencia sonora, diferencias y cómo medirlas
El papel del atemperador
Cuando se necesita bajar la temperatura del vapor, un atemperador inyecta agua para que se evapore y absorba energía térmica. El objetivo suele ser acercar el vapor a la temperatura de saturación sin generar gotas líquidas a la salida.
No conviene regularlo de forma brusca ni colocar el sensor demasiado cerca de la inyección. La evaporación necesita tiempo y una mezcla adecuada. Si el control responde antes de que el agua se haya evaporado, el sistema puede indicar una temperatura engañosa y enviar humedad hacia el equipo consumidor.
Errores que distorsionan el diagnóstico
El primer error es confundir vapor visible con vapor sobrecalentado. La nube blanca que aparece al descargar vapor suele estar formada por gotas de agua condensada en contacto con aire más frío. La apariencia no permite determinar con seguridad la temperatura ni el estado termodinámico.Otro problema frecuente consiste en usar presión manométrica directamente en una tabla de vapor. Esa práctica desplaza la temperatura de saturación y puede hacer que un vapor parezca más sobrecalentado de lo que realmente está. También es habitual instalar un caudalímetro correcto en una tubería con tramos rectos insuficientes o juntas mal alineadas.
- No medir la temperatura y asumir que la presión define todo el estado.
- Ignorar la caída de presión entre la caldera y el punto de consumo.
- Descuidar el drenaje, permitiendo que el condensado entre en la sección de medición.
- Elegir el rango del instrumento según el promedio y no según los picos de operación.
- Comparar caudales volumétricos de distintos días sin compensar presión y temperatura.
Antes de cambiar un sensor o culpar al sistema de control, yo comprobaría la cadena completa. Hay que revisar presión absoluta, temperatura, aislamiento, posición de las tomas, drenajes, estado del caudalímetro y coherencia con el consumo de la planta. Esa comprobación suele descubrir problemas de instalación que una calibración aislada no puede resolver.
La comprobación final que evita decisiones caras
Para identificar correctamente este régimen de vapor, basta con seguir una secuencia ordenada. Mido presión absoluta y temperatura, consulto la temperatura de saturación, calculo el margen disponible y verifico que el caudalímetro utilice la densidad adecuada. Después comparo el resultado con las condiciones de diseño y con el comportamiento real del equipo.
Si el margen es amplio, la medición será más robusta frente a pequeños errores. Si está cerca de cero, conviene tratar el fluido como una condición crítica, revisar la posible presencia de humedad y aumentar la calidad de la instrumentación. La cifra más útil no es solo la temperatura registrada, sino cuánto se separa de la saturación y cómo cambia durante la operación.
Una instalación bien medida permite decidir con criterio si conviene conservar el sobrecalentamiento, reducirlo con un atemperador o cambiar la estrategia de transferencia térmica. Esa decisión mejora el consumo energético, protege los equipos y evita ajustar el proceso basándose únicamente en una lectura aislada.
