La calidad del vapor determina cómo se transfiere la energía
- Vapor húmedo: contiene gotas de agua y reduce la eficiencia del intercambio térmico.
- Vapor saturado seco: suele ser la opción más práctica para calentamiento de procesos.
- Vapor sobrecalentado: tiene una temperatura superior a la de saturación y se utiliza sobre todo en turbinas.
- Presión y temperatura: deben analizarse juntas para identificar el estado del vapor.
- Fracción de sequedad: indica qué proporción de la masa corresponde realmente a vapor.
Qué significan los principales tipos de vapor
La clasificación más útil parte de la relación entre presión, temperatura y presencia de agua líquida. Para una presión determinada existe una temperatura de saturación. Si el agua alcanza ese punto, puede coexistir en equilibrio como líquido y vapor.
Vapor húmedo o mezcla saturada
Es una mezcla de vapor y pequeñas gotas de agua líquida. Puede aparecer cuando la caldera arrastra humedad, cuando la tubería pierde calor o cuando el sistema no elimina bien el condensado. En una instalación de calentamiento, esas gotas ocupan espacio, transportan impurezas y reducen la superficie efectiva de intercambio.
Su estado se expresa mediante la fracción de sequedad, representada normalmente por la letra x. Un valor de x = 0,95 significa que el 95 % de la masa es vapor y el 5 % restante es agua líquida, no que el sistema tenga una eficiencia del 95 %.
Vapor saturado seco
Es el vapor que se encuentra justo en la temperatura de saturación y prácticamente no contiene agua líquida. En el lenguaje industrial también se le llama vapor seco. Es especialmente interesante para intercambiadores, serpentines, secaderos y procesos donde se busca una temperatura estable y una buena entrega de calor latente.
La expresión “seco” puede llevar a error. Una caldera real rara vez mantiene vapor con una sequedad perfecta del 100 % durante todo el recorrido. Por eso, los separadores, purgadores y un buen drenaje de condensados tienen un efecto más importante que muchas mejoras teóricas de la generación.
Vapor sobrecalentado
Se obtiene al calentar vapor saturado por encima de su temperatura de saturación a una presión concreta. Por ejemplo, a aproximadamente 1 bar absoluto, la saturación del agua se produce cerca de 99,6 °C. Si el vapor está a esa presión y a 150 °C, se encuentra sobrecalentado.
Este estado contiene más energía sensible y no condensa tan fácilmente al perder una pequeña cantidad de calor. Por eso resulta adecuado para turbinas y generación de potencia, donde se quiere limitar la humedad que dañaría los álabes. Para calentar un producto, sin embargo, no siempre es la mejor elección, porque transfiere el calor de forma menos constante hasta que empieza a condensarse.
Vapor flash
El vapor flash no describe tanto un estado final como el modo en que se genera. Aparece cuando un condensado caliente pasa de una presión alta a otra más baja. Parte del agua se evapora instantáneamente y puede recuperarse para precalentar agua, alimentar un depósito o cubrir una demanda de baja presión.
He visto muchas instalaciones que tratan ese vapor como una pérdida inevitable. En realidad, el aprovechamiento depende del caudal, de la presión disponible y de la estabilidad de la demanda. Si el caudal es pequeño o muy irregular, un sistema de recuperación puede no compensar su complejidad.

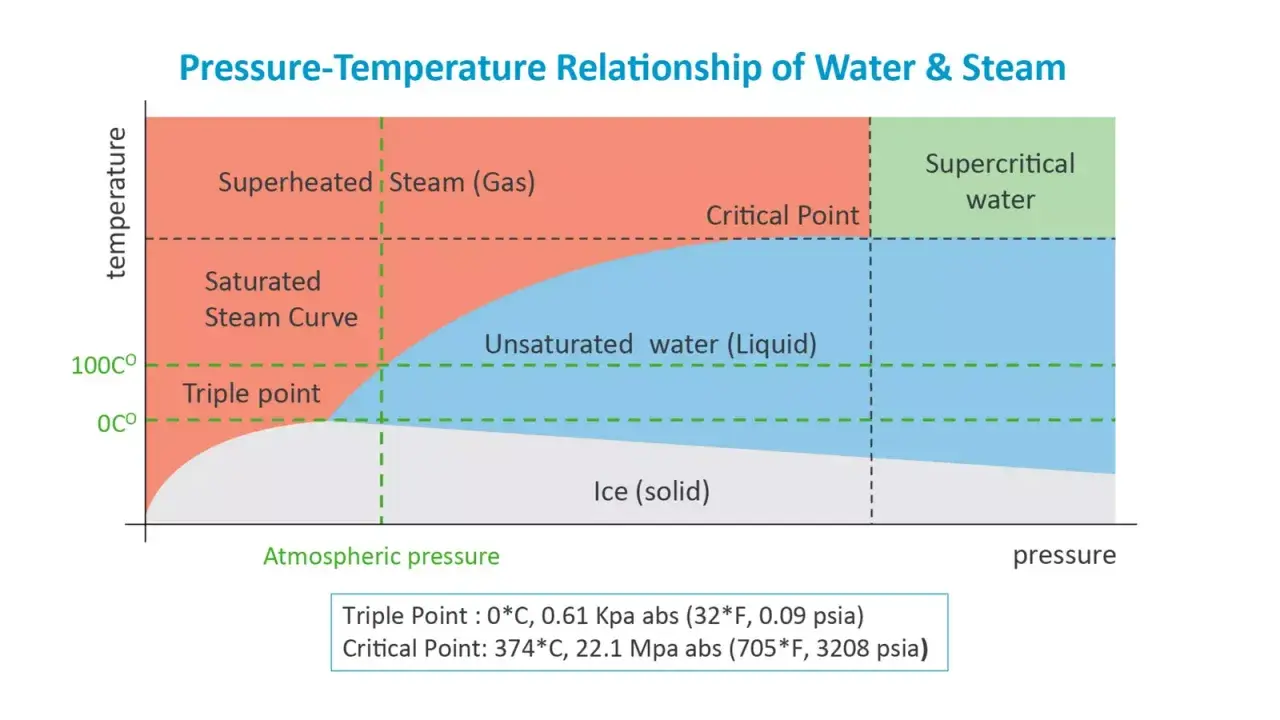

Cómo se relacionan presión, temperatura y calidad
En la zona de saturación, presión y temperatura están estrechamente vinculadas. Por eso, si se mide la presión y se consulta una tabla de vapor, se puede obtener la temperatura de saturación correspondiente. En el vapor sobrecalentado hacen falta dos propiedades independientes, normalmente presión y temperatura, para definir el estado.
| Presión absoluta aproximada | Temperatura de saturación | Lectura práctica |
|---|---|---|
| 1 bar | 99,6 °C | Referencia cercana a la presión atmosférica |
| 5 bar | 151,8 °C | Condición habitual en procesos térmicos |
| 10 bar | 179,9 °C | Presión elevada para calentamiento y distribución |
Estos valores son aproximados y se refieren a presión absoluta. Un manómetro suele mostrar presión relativa, por lo que hay que sumar la presión atmosférica local antes de consultar las tablas. Confundir bar relativos con bar absolutos puede producir errores apreciables en la temperatura calculada.
La entalpía explica por qué el vapor calienta
La entalpía es una medida de la energía que contiene el fluido por unidad de masa. En el vapor húmedo se puede calcular de forma aproximada con la relación h = hf + x · hfg, donde hf corresponde al líquido saturado y hfg al calor necesario para vaporizarlo.
Cuando el vapor se condensa en un intercambiador, libera una gran cantidad de calor latente a temperatura casi constante. Esa es la razón por la que el vapor saturado seco suele funcionar tan bien en calefacción. El sobrecalentado aporta inicialmente más calor sensible, pero no entrega todo su potencial hasta que se enfría hasta la zona de saturación.Qué opción conviene según la aplicación industrial
No existe un tipo universalmente superior. La decisión depende de si el vapor debe transferir calor, mover una turbina o ser compatible con un producto sensible. Esta comparación suele ser más útil que fijarse únicamente en la temperatura máxima alcanzable.
| Forma del vapor | Uso más habitual | Ventaja principal | Riesgo o limitación |
|---|---|---|---|
| Húmedo | Situación no deseada en la distribución | Puede seguir aportando calor | Golpes de ariete, erosión y menor transferencia |
| Saturado seco | Intercambiadores y procesos de calentamiento | Temperatura estable y alto calor latente | Necesita buen drenaje y control del condensado |
| Sobrecalentado | Turbinas y generación de energía | Reduce la condensación durante la expansión | Calienta de forma menos uniforme al principio |
| Flash | Recuperación de condensados | Permite reutilizar energía disponible | Depende del salto de presión y del caudal |
En esterilización y calentamiento directo, el vapor saturado seco suele ser preferible porque condensa y entrega energía de manera predecible. El vapor sobrecalentado puede comportarse más como aire caliente y no siempre penetra o calienta una carga de la misma forma. En procesos alimentarios o farmacéuticos también hay que distinguir el estado termodinámico de la pureza del vapor: vapor limpio no significa automáticamente vapor seco.
Cómo medir el estado real del vapor
La medición básica comienza con un transmisor de presión y un sensor de temperatura instalado en un punto representativo. Un termopar o una sonda Pt100 permiten comparar la temperatura real con la temperatura de saturación calculada. Si ambas coinciden dentro de la tolerancia del sistema, probablemente estamos ante vapor saturado, aunque esa pareja de medidas por sí sola no determina la fracción de sequedad.
Instrumentos que aportan información útil
- Manómetro o transmisor de presión para controlar la presión de trabajo y detectar pérdidas.
- Termopar o Pt100 para comprobar la temperatura y localizar sobrecalentamiento o condensación.
- Caudalímetro Vortex para medir vapor y compensar el caudal con presión y temperatura.
- Caudalímetro de presión diferencial cuando la instalación está diseñada para trabajar con placa de orificio u otro elemento primario.
- Separador de humedad para retirar gotas antes del punto de consumo.
- Calorímetro o analizador de sequedad cuando el porcentaje de agua afecta al proceso o al balance energético.
Para conocer la calidad del vapor no basta con observar una nube blanca en la descarga. Esa nube suele ser una mezcla visible de vapor condensado y aire, mientras que el vapor sobrecalentado puede ser invisible. En una auditoría, yo daría más valor a una tendencia registrada de presión, temperatura y caudal que a una lectura aislada tomada durante una parada.
Lee también: ¿Qué significa un bar de presión? Guía para interpretarlo
La instalación del sensor importa tanto como el sensor
Una sonda colocada demasiado cerca de una válvula, de una reducción o de un codo puede recibir una lectura alterada por turbulencias. También es frecuente medir la presión aguas arriba y la temperatura aguas abajo, como si ambas lecturas describieran exactamente el mismo estado.
La instrumentación debe situarse según el objetivo de la medición, con líneas de impulso adecuadas, protección frente a condensado y un plan de calibración. En caudal, el fabricante del equipo debe indicar los tramos rectos necesarios, porque una mala instalación puede introducir errores superiores a los que se intentaban corregir con un instrumento más caro.
Errores frecuentes que deterioran una red de vapor
El primer error es llamar “seco” a cualquier vapor que sale de la caldera. Si el condensado no se evacua, la red puede transportar agua a gran velocidad. El resultado suele ser golpe de ariete, vibración, ruido y desgaste en válvulas, juntas e intercambiadores.
Otro fallo habitual consiste en aumentar la presión para compensar una mala distribución. Esa medida puede elevar el consumo y la temperatura de seguridad sin resolver un purgador bloqueado, un separador saturado o un aislamiento deteriorado.
- No usar la presión relativa directamente en las tablas termodinámicas.
- No seleccionar una válvula solo por el diámetro nominal de la tubería.
- No instalar purgadores sin comprobar su capacidad y su diferencia de presión.
- No medir caudal sin compensar los cambios de presión y temperatura.
- No confundir vapor sobrecalentado con vapor de mejor calidad para cualquier proceso.
- No ignorar el aire atrapado, porque reduce la transferencia térmica aunque la presión parezca correcta.
El aislamiento también merece una revisión sencilla. Una tubería caliente al tacto no demuestra que esté bien aislada. En líneas de vapor, pequeñas pérdidas continuas pueden generar condensado antes del consumidor y obligar a la caldera a producir más masa para obtener el mismo resultado.
Una forma práctica de elegir la condición adecuada
Yo empezaría por definir qué debe hacer el vapor en el punto de uso. Si la función principal es calentar, buscaría vapor saturado seco, buena separación de humedad y retorno de condensados. Si la función es expandirse en una turbina, estudiaría el sobrecalentamiento y el comportamiento de la humedad durante la expansión.
- Medir presión y temperatura en la generación y en el consumidor.
- Comparar ambas variables con tablas de vapor o software termodinámico fiable.
- Comprobar el condensado mediante separadores, purgadores y puntos de drenaje.
- Calcular el caudal y la entalpía para saber cuánta energía llega realmente al proceso.
- Revisar la aplicación final antes de subir presión o instalar un sobrecalentador.
Este procedimiento evita una confusión muy extendida: mejorar el estado del vapor en la caldera no compensa necesariamente una red mal diseñada. A menudo, la inversión con mayor retorno está en eliminar condensado, reparar fugas y estabilizar la medición.
La lectura correcta empieza antes del manómetro
La diferencia entre vapor húmedo, saturado seco, sobrecalentado y flash no es solo académica. Cambia la energía disponible, la velocidad de transferencia de calor, el desgaste de los equipos y la seguridad de la instalación.
Para la mayoría de los procesos térmicos, mi punto de partida sería vapor saturado seco con una red bien drenada. Reservaría el sobrecalentamiento para aplicaciones donde la expansión o la ausencia de condensación lo justifiquen, y estudiaría el vapor flash siempre que exista un caudal estable de condensado a presión elevada.
Con presión, temperatura, caudal y calidad registrados en los puntos adecuados, la red deja de gestionarse por intuición. Esa información permite ajustar la generación, detectar pérdidas y elegir el tratamiento del vapor que realmente necesita cada proceso.
