Cuando una instalación consume más de lo previsto, la causa no siempre está en el precio de la electricidad o del combustible. Muchas veces el problema aparece en un balance térmico mal medido, en sensores mal colocados o en una diferencia de temperatura que nadie está registrando. En este artículo explico qué es la energía térmica, cómo se relaciona con la termodinámica y cómo medirla correctamente en circuitos de agua, aire y climatización industrial.
La medición térmica convierte el calor en datos útiles para decidir mejor
- La temperatura no es energía, sino una medida del estado térmico de un sistema.
- El calor se transfiere por conducción, convección o radiación cuando existe una diferencia de temperatura.
- En un circuito de agua, el cálculo depende sobre todo de caudal, temperatura de entrada, temperatura de salida y calor específico.
- 1 kWh térmico equivale a 3,6 MJ, una conversión práctica para comparar consumos.
- Un contador térmico fiable combina medición de caudal y dos sondas de temperatura.
Qué es realmente la energía térmica
La energía térmica es la parte de la energía interna asociada al movimiento y a las interacciones de las partículas de una sustancia. En términos sencillos, cuanto más se mueven sus moléculas y más energía intercambian entre ellas, mayor es su estado térmico. No debe confundirse con la temperatura, que indica qué nivel térmico tiene un cuerpo, pero no cuánta energía total contiene.
La cantidad de energía depende también de la masa y del material. Un depósito con 500 litros de agua a 60 °C contiene mucha más energía térmica que una taza de agua a la misma temperatura. La temperatura es igual en ambos casos, pero la masa acumulada cambia por completo el balance.
El calor no es algo que un cuerpo “guarda” como una propiedad fija. Es energía que pasa de un sistema a otro debido a una diferencia de temperatura. Ese intercambio puede producirse por:
- Conducción, como ocurre a través de una tubería metálica.
- Convección, cuando el aire o el agua transportan energía al desplazarse.
- Radiación, como la energía que emite una superficie caliente sin contacto directo.
En mantenimiento industrial, esta distinción resulta muy útil. Si una tubería pierde calor, no basta con mirar el termómetro del proceso. Hay que comprobar también el caudal, el aislamiento, la temperatura ambiente y el tiempo durante el que se produce la pérdida.
Calor, temperatura y termodinámica no significan lo mismo
La termodinámica estudia cómo se relacionan el calor, el trabajo, la temperatura y la energía interna. La ley cero explica la base de cualquier medición: si dos cuerpos están en equilibrio térmico con un tercero, también lo están entre sí. Por eso una sonda puede indicar la temperatura de un fluido cuando ha alcanzado un equilibrio suficiente con él.
La primera ley expresa la conservación de la energía. Con una convención habitual, el cambio de energía interna puede escribirse como ΔU = Q - W, donde Q es el calor recibido y W el trabajo realizado por el sistema. En un compresor, por ejemplo, el trabajo mecánico sobre el aire puede elevar su temperatura aunque no exista una llama ni una resistencia eléctrica.
La temperatura tampoco aumenta siempre que se aporta calor. Durante un cambio de fase, como la evaporación del agua, la energía puede emplearse en modificar la estructura del material mientras la temperatura permanece prácticamente estable. Esta es una de las razones por las que un único termómetro no basta para analizar un proceso térmico completo.
También conviene separar dos conceptos que suelen mezclarse. La potencia térmica indica la velocidad a la que se transfiere energía y se expresa en vatios o kilovatios. La energía térmica acumulada se expresa en julios o kilovatios hora. Un equipo puede entregar 50 kW durante una hora o 25 kW durante dos horas y, en ambos casos, transferir 50 kWh térmicos.
Cómo se mide en una instalación industrial
En un circuito de agua caliente o fría, la medición se basa en la energía que transporta el fluido entre dos puntos. La fórmula simplificada es:
Q = m × cp × ΔT
Q representa la energía transferida, m la masa del fluido, cp su calor específico y ΔT la diferencia entre la temperatura de ida y la de retorno. Si se trabaja con un flujo continuo, se calcula la potencia:
P = ρ × qv × cp × ΔT
En esta expresión, ρ es la densidad, qv el caudal volumétrico y ΔT la diferencia de temperatura. Para agua en condiciones habituales, se suele utilizar un calor específico aproximado de 4,18 kJ/(kg·K), aunque en cálculos de precisión deben emplearse las propiedades reales del fluido.
Qué instrumentos intervienen

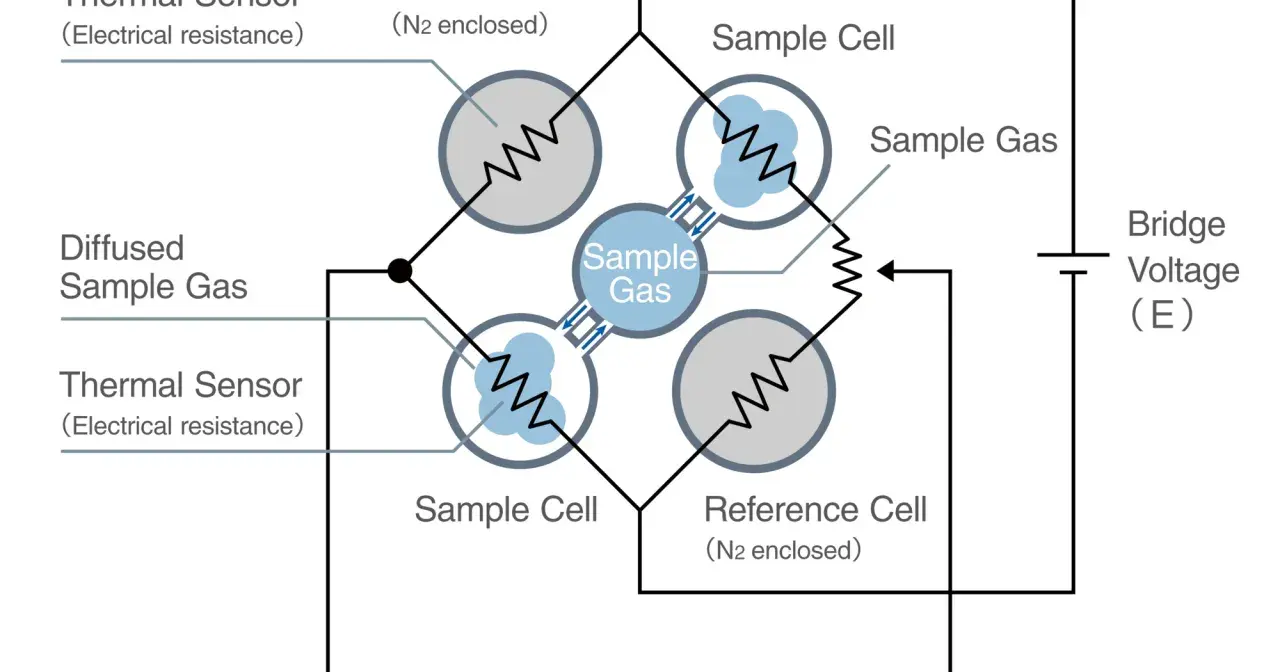

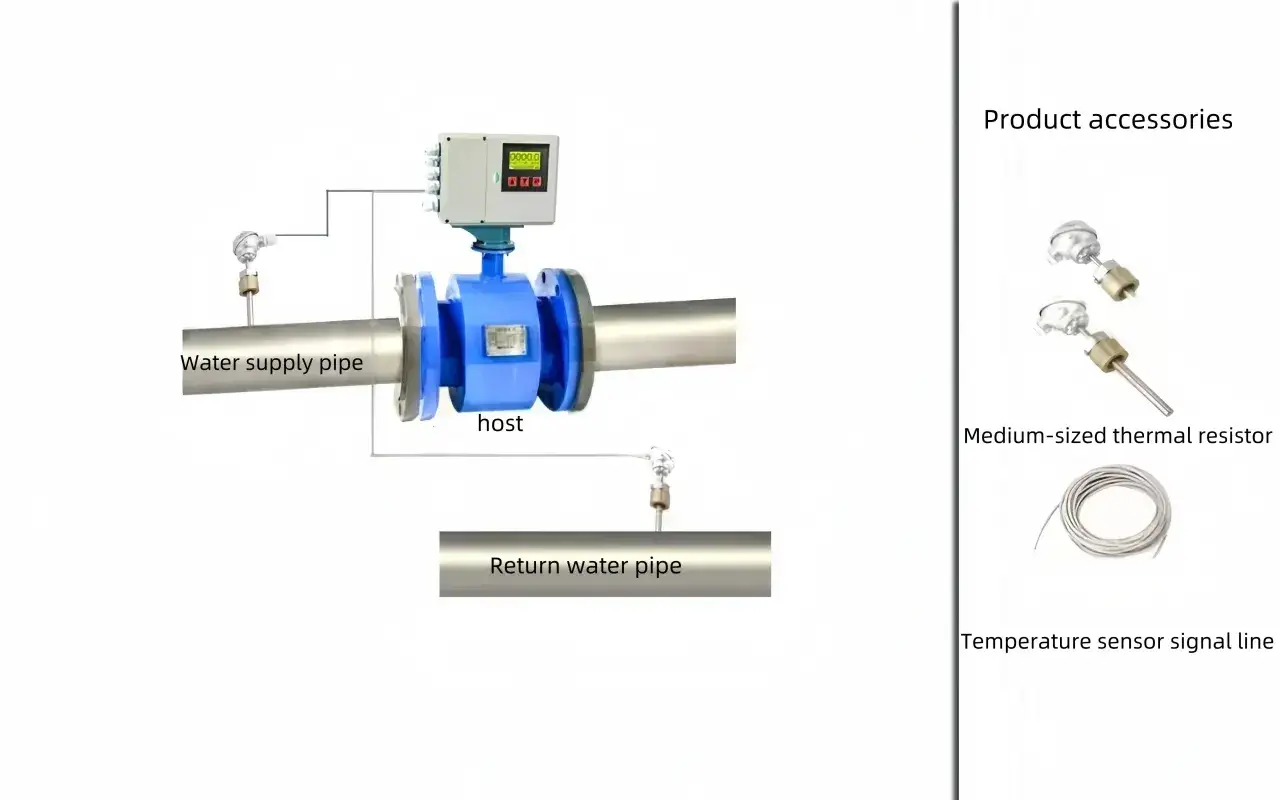

- Sondas de temperatura, normalmente RTD como Pt100 o termopares, instaladas en la impulsión y el retorno.
- Caudalímetro, que mide cuánto fluido circula por unidad de tiempo.
- Calculador térmico, que combina caudal, temperaturas y propiedades del fluido.
- Sistema de registro, que permite analizar tendencias, picos de consumo y desviaciones.
Un contador de energía térmica no mide el calor directamente como si fuera una magnitud aislada. Calcula la transferencia a partir de esas variables. El BOE recoge este principio al describir el contador térmico como un instrumento que mide la energía cedida o absorbida en un circuito de intercambio mediante un fluido transmisor.
Lee también: Vapor sobrecalentado - cómo medirlo y cuándo usarlo
Un ejemplo con agua caliente
Imaginemos un circuito que mueve 2 m³/h de agua. La temperatura de entrada es de 70 °C y la de retorno de 62 °C, por lo que la diferencia es de 8 K. Con una densidad aproximada de 1.000 kg/m³ y un calor específico de 4,18 kJ/(kg·K), la potencia transferida es cercana a 18,6 kW.
Si el circuito funciona ocho horas, el consumo térmico aproximado será de 149 kWh. Este dato permite comprobar si el generador, el intercambiador y los emisores están trabajando de forma coherente. También ayuda a detectar una bomba sobredimensionada, un retorno demasiado caliente o una demanda inferior a la prevista.
Unidades y conversiones que conviene dominar
El julio es la unidad del Sistema Internacional para la energía y el calor. En instalaciones se utilizan con más frecuencia el kilovatio hora térmico, el megajulio y, en algunos equipos importados, la unidad térmica británica. El NIST recoge el julio, J, como unidad de energía, y el vatio, W, como unidad de potencia o flujo de energía.
| Magnitud | Unidad habitual | Qué indica |
|---|---|---|
| Energía transferida | J, MJ, kWh | La cantidad total intercambiada |
| Potencia térmica | W, kW, MW | La velocidad de transferencia |
| Temperatura | °C, K | El estado térmico del sistema |
| Calor específico | J/(kg·K) | La energía necesaria para elevar la temperatura de una masa |
| Conductividad térmica | W/(m·K) | La facilidad con la que un material transmite calor |
La conversión más práctica es sencilla: 1 kWh = 3,6 MJ. Para diferencias de temperatura, un incremento de 1 °C equivale numéricamente a 1 K. La equivalencia no sirve igual para temperaturas absolutas, por lo que en las ecuaciones termodinámicas se debe distinguir entre una diferencia y un valor expresado en kelvin.
Otro error común consiste en comparar kilovatios eléctricos con kilovatios térmicos como si fueran el mismo dato. Una bomba de calor puede consumir 10 kW eléctricos y entregar más de 10 kW térmicos, dependiendo de su rendimiento y de las condiciones de trabajo. El indicador adecuado será el COP o rendimiento estacional, no solo la potencia nominal.
Dónde se aplica en aire, agua y automatización
En los circuitos de agua, la medición sirve para conocer la energía entregada por calderas, enfriadoras, intercambiadores y redes de distribución. Una diferencia de temperatura demasiado pequeña puede indicar falta de transferencia, caudal excesivo o emisores que no están aprovechando correctamente el fluido.
En climatización, el análisis permite comparar la demanda real de un edificio con la capacidad del generador. El RITE establece exigencias relacionadas con eficiencia energética, seguridad, mantenimiento y control de las instalaciones térmicas de los edificios, aunque no sustituye al análisis específico de un proceso industrial.
El aire requiere un enfoque algo distinto. Para aire comprimido hay que considerar presión, temperatura, humedad y caudal másico, porque el volumen cambia notablemente con la presión. Una cámara infrarroja puede localizar puntos calientes en un motor o una tubería, pero no calcula por sí sola la energía transportada por el aire.
La automatización aporta la continuidad que a menudo falta en las mediciones manuales. Registrar cada minuto el caudal, las temperaturas de impulsión y retorno, la presión y el estado de las válvulas permite detectar pérdidas de rendimiento antes de que aparezcan como una avería. En mi experiencia, una tendencia de varias semanas suele ser más reveladora que una lectura aislada tomada durante una inspección.
Errores frecuentes que distorsionan el balance térmico
El primer fallo suele estar en la ubicación de las sondas. Si una Pt100 queda demasiado cerca de una entrada, una curva o una zona de mezcla, puede medir una temperatura local que no representa el promedio del fluido. La instalación debe respetar las recomendaciones del fabricante y ofrecer un contacto térmico estable.
El segundo problema es el caudal. Un caudalímetro necesita un tramo de tubería suficientemente estable y una selección compatible con el fluido. Las burbujas, los perfiles turbulentos, las válvulas mal situadas y un equipo sobredimensionado pueden introducir errores importantes, incluso cuando el instrumento parece funcionar correctamente.
- No medir solo la temperatura. Sin caudal no se conoce la potencia transferida.
- No mezclar unidades. Litros por minuto, metros cúbicos por hora y kilogramos por segundo deben convertirse antes de calcular.
- No ignorar el aislamiento. Una tubería sin aislamiento puede alterar el retorno y falsear la evaluación del generador.
- No confiar únicamente en un dato instantáneo. Conviene registrar arranques, paradas, cambios de carga y funcionamiento nocturno.
- No olvidar la calibración. Las sondas y caudalímetros deben verificarse según su criticidad y las instrucciones aplicables.
La termografía es muy útil para localizar puentes térmicos, conexiones defectuosas o desequilibrios, pero tiene limitaciones. La emisividad de la superficie, los reflejos y la distancia pueden alterar la lectura. Yo la utilizo como herramienta de diagnóstico, no como sustituto de un contador térmico correctamente instalado.
Para mejorar la calidad del dato, recomiendo revisar primero la cadena completa: sensor, cableado, convertidor, unidad mostrada y sistema de registro. Un valor con muchos decimales no es necesariamente preciso. Lo importante es que exista trazabilidad, coherencia y una incertidumbre conocida.
Cómo convertir una lectura en una decisión de mantenimiento
Una medición térmica solo aporta valor cuando responde a una pregunta concreta. Antes de instalar instrumentos conviene definir si se quiere repartir consumos, verificar el rendimiento de un equipo, localizar pérdidas o justificar una mejora de aislamiento. Cada objetivo exige una precisión, una frecuencia de registro y un punto de medida diferentes.
- Identifica el equipo o circuito que quieres evaluar.
- Define si necesitas energía acumulada, potencia instantánea o ambas.
- Instala las sondas en puntos representativos y accesibles.
- Comprueba que el caudalímetro trabaja dentro de su rango útil.
- Registra los datos durante distintos niveles de carga.
- Compara el resultado con el diseño, el histórico y las condiciones reales.
Cuando el consumo aumenta, no conviene cambiar directamente el generador. Primero revisaría la diferencia de temperatura, el caudal, el aislamiento, la secuencia de control y los periodos de funcionamiento. En muchas instalaciones, ajustar la regulación y corregir una medición defectuosa produce más efecto que sustituir equipos sin conocer la causa.
La mejor lectura térmica es la que ayuda a actuar
Entender la energía térmica exige separar temperatura, calor, potencia y energía acumulada. En una instalación real, el dato fiable nace de combinar caudal y temperaturas, aplicar las propiedades correctas del fluido y mantener los instrumentos en condiciones conocidas.
Mi recomendación es empezar con un balance sencillo y verificable. Medir bien un circuito prioritario, registrar su comportamiento y relacionarlo con el consumo permite encontrar pérdidas concretas y decidir con criterio si hace falta aislar, regular, reparar o sustituir algún componente.
