La unidad SI del caudal sirve como referencia común para medir fluidos
- Unidad oficial: el caudal volumétrico se expresa en m³/s.
- Fórmula básica: Q = V/t y, en una tubería, Q = A · v.
- Conversión esencial: 1 m³/s equivale a 3.600 m³/h o 60.000 l/min.
- No es lo mismo: el caudal volumétrico mide volumen, mientras que el másico mide kg/s.
- En aire comprimido: hay que distinguir entre caudal real y caudal normalizado, como Nm³/h.

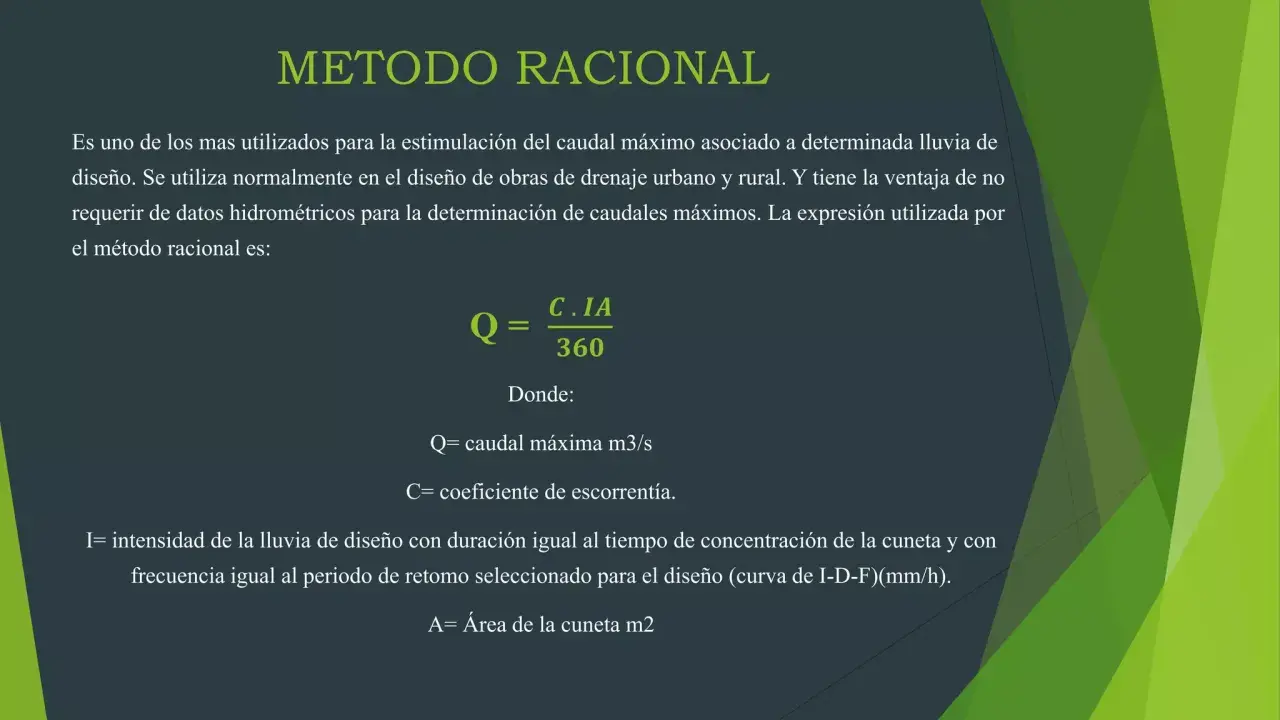

Qué significa el caudal y cuál es su unidad en el Sistema Internacional
El caudal indica cuánto fluido atraviesa una sección durante un periodo determinado. Si por una tubería pasan 2 metros cúbicos de agua en 10 segundos, el caudal medio es de 0,2 m³/s. La expresión matemática es sencilla: Q = V/t, donde Q es el caudal, V el volumen y t el tiempo.
En España, el sistema legal de unidades se basa en el Sistema Internacional, y el Real Decreto 1317/1989 recoge el metro cúbico por segundo, m³/s, como unidad de caudal en volumen. Es una unidad derivada, porque combina el metro cúbico, unidad de volumen, con el segundo, unidad de tiempo.
En una instalación industrial casi nunca se trabaja con valores tan grandes como 1 m³/s. Por eso es habitual utilizar unidades más cómodas, como m³/h para bombas y ventiladores o l/min para circuitos pequeños. Estas unidades siguen describiendo la misma magnitud, siempre que la conversión sea correcta.
Mi recomendación es conservar el m³/s como referencia de cálculo y utilizar la unidad que mejor encaje con el equipo. El error aparece cuando se comparan dos caudales sin comprobar si están expresados en la misma unidad o bajo las mismas condiciones de presión y temperatura.
Cómo calcular el caudal con la sección y la velocidad
Cuando se conoce el diámetro de una tubería y la velocidad del fluido, el caudal se obtiene mediante Q = A · v. La letra A representa el área interior de la sección y v la velocidad media del fluido. En una tubería circular, el área se calcula con A = π · d²/4.
Por ejemplo, una tubería de 50 mm de diámetro interior tiene una sección aproximada de 0,00196 m². Si el agua circula a 2 m/s, el caudal será de unos 0,00393 m³/s, que equivale aproximadamente a 14,1 m³/h o 235,6 l/min.
| Diámetro interior | Velocidad media | Caudal aproximado | Equivalencia |
|---|---|---|---|
| 25 mm | 1 m/s | 0,000491 m³/s | 1,77 m³/h |
| 50 mm | 2 m/s | 0,00393 m³/s | 14,1 m³/h |
| 100 mm | 1,5 m/s | 0,0118 m³/s | 42,4 m³/h |
Este cálculo es muy útil para una primera comprobación, aunque no sustituye una medición cuando hay codos, válvulas, cambios de diámetro o pérdidas de carga importantes. En la práctica, la velocidad no siempre es uniforme en toda la sección. Cerca de la pared de la tubería es menor, mientras que aumenta hacia el centro, de modo que se utiliza una velocidad media.
Caudal volumétrico y caudal másico no son lo mismo
El caudal volumétrico expresa el espacio que ocupa un fluido por unidad de tiempo y se mide en m³/s. El caudal másico expresa la cantidad de materia que circula y se mide en kg/s. La relación entre ambos es ṁ = ρ · Q, donde ρ representa la densidad del fluido.
Esta diferencia es especialmente importante en termodinámica y en instalaciones de aire comprimido. El agua cambia poco de densidad en las condiciones habituales de una red, pero el aire modifica mucho su volumen cuando varían la presión y la temperatura. Por eso un mismo flujo másico puede ocupar volúmenes muy distintos.Un caudal de 100 Nm³/h no significa necesariamente que por la tubería circulen 100 m³/h en las condiciones reales. El prefijo N indica que el volumen se ha referido a unas condiciones normalizadas de presión y temperatura, que deben aparecer en la documentación del fabricante. A unos 7 bar de presión manométrica, 100 Nm³/h pueden ocupar aproximadamente 13,5 m³/h reales a temperatura cercana a 20 °C, dependiendo de la referencia utilizada.
Yo reviso siempre tres datos antes de comparar caudales de aire: presión absoluta, temperatura y condición de referencia. Confundir presión manométrica con absoluta es una de las causas más frecuentes de errores en el dimensionado de compresores, secadores y caudalímetros.
Cómo convertir m³/s, m³/h y litros por minuto
Las conversiones básicas no son complicadas, pero conviene tenerlas a mano porque los catálogos industriales mezclan unidades constantemente. Un metro cúbico contiene 1.000 litros y una hora tiene 3.600 segundos. A partir de ahí se obtiene la siguiente tabla.
| Valor de referencia | Equivalencia |
|---|---|
| 1 m³/s | 60 m³/min, 3.600 m³/h, 1.000 l/s y 60.000 l/min |
| 1 m³/h | 0,0002778 m³/s y 16,67 l/min |
| 1 l/s | 0,001 m³/s y 3,6 m³/h |
| 1 l/min | 0,00001667 m³/s y 0,06 m³/h |
Así, una bomba que entrega 12 m³/h mueve 0,00333 m³/s o 200 l/min. Si un fabricante indica 500 l/min y otro 30 m³/h, en realidad están hablando prácticamente del mismo caudal, porque 500 l/min equivalen a 30 m³/h.
Para evitar fallos, convierto primero todos los valores a una unidad común y solo después comparo equipos. También compruebo si el dato corresponde al caudal nominal, al máximo o al punto de funcionamiento. Un equipo puede anunciar 30 m³/h como capacidad máxima y entregar bastante menos cuando trabaja contra una presión elevada.
Cómo medir el caudal en una instalación industrial
[search_image]caudalímetro industrial instalado en tubería de agua y aire comprimido medición de flujoEl instrumento adecuado depende del fluido, el diámetro, la presión, la temperatura y el nivel de precisión requerido. Para agua limpia son habituales los caudalímetros electromagnéticos, ultrasónicos y de turbina. Para aire comprimido se emplean con frecuencia equipos térmicos, de presión diferencial o de vórtex.
- Electromagnético: funciona muy bien con líquidos conductores y no introduce piezas móviles, pero no sirve para aire seco o aceites no conductores.
- Ultrasónico: puede instalarse sin cortar la tubería en algunos modelos, aunque la calidad de la lectura depende de la instalación y del estado del fluido.
- Presión diferencial: utiliza una restricción, como una placa de orificio, para calcular el caudal. Es robusto, pero añade pérdida de carga.
- Térmico másico: resulta práctico para aire comprimido porque puede indicar directamente el caudal másico o normalizado, siempre que se configuren bien las condiciones de referencia.
- Rotámetro: es económico y fácil de leer, aunque suele ofrecer menor precisión y requiere una posición de montaje concreta.
La posición del sensor importa tanto como el propio instrumento. Un codo justo antes del caudalímetro, una válvula parcialmente cerrada o una reducción brusca pueden deformar el perfil de velocidad y generar lecturas inestables. La longitud de tramo recto necesaria depende del fabricante, así que conviene respetar sus indicaciones en lugar de aplicar una distancia universal.
En una red de aire comprimido, además, revisaría si existen fugas antes de interpretar una caída de caudal como un problema del compresor. Una fuga pequeña que funciona durante miles de horas puede representar un coste mayor que la diferencia entre dos modelos de caudalímetro. La calibración periódica y el registro de presión y temperatura completan una medición realmente útil.
Errores que alteran la interpretación del caudal
El primer error es mezclar caudal volumétrico con caudal másico. El segundo consiste en convertir l/min a m³/h desplazando mal los ceros. La regla rápida es dividir los litros por minuto entre 16,67 para obtener m³/h, o multiplicar los m³/h por 16,67 para obtener l/min.
También es frecuente leer el caudal de una bomba sin relacionarlo con la presión de trabajo. Las curvas de funcionamiento muestran que el caudal suele disminuir cuando aumenta la altura manométrica. Por eso una cifra aislada del catálogo no basta para saber qué ocurrirá en la instalación real.
En gases, el error más serio es comparar un valor normalizado con otro real. Antes de seleccionar un compresor o dimensionar una tubería, confirmaría si el fabricante habla de FAD, Nm³/h, m³/min reales o l/min de aspiración. Son referencias distintas y no deben tratarse como equivalentes.
Por último, una lectura fluctuante no siempre significa que el sensor esté averiado. Puede deberse a aire atrapado en una tubería de agua, pulsaciones de una bomba, turbulencias, condensado en una línea de aire o una sección insuficiente para el rango del instrumento. Diagnosticar la instalación antes de cambiar el equipo suele ahorrar tiempo y dinero.
La unidad correcta ayuda a tomar mejores decisiones técnicas
Para trabajar con una base común, expresaría el caudal volumétrico en m³/s y después lo convertiría a m³/h o l/min según el equipo. Si el fluido es un gas, añadiría siempre la presión absoluta, la temperatura y la condición de referencia. Esa información vale tanto como el número principal.
La fórmula Q = A · v permite estimar rápidamente lo que ocurre en una tubería, mientras que la relación entre caudal volumétrico, densidad y caudal másico resulta esencial para balances de masa y cálculos termodinámicos. Con esas dos ideas y una medición instalada correctamente se evitan la mayoría de las confusiones habituales.
En mantenimiento industrial, una especificación clara debería indicar valor, unidad, condiciones de medición y tolerancia. Cuando esos cuatro datos aparecen juntos, comparar bombas, ventiladores, caudalímetros y compresores deja de ser una cuestión de interpretar catálogos y se convierte en una decisión técnica verificable.
