Cuando una superficie metálica aparece mojada al amanecer o una tubería empieza a acumular agua, el problema no es la humedad relativa por sí sola. La clave está en la temperatura de rocío, porque indica cuándo el vapor de agua pasa a líquido. Aquí explico cómo se forma, cómo calcularla y medirla, y por qué resulta decisiva en instalaciones de aire comprimido, climatización y mantenimiento industrial.
La temperatura de rocío permite anticipar la condensación
- Definición: es la temperatura a la que el aire alcanza la saturación y comienza a condensar agua.
- Regla práctica: cuanto mayor sea la humedad relativa, más cerca estará este valor de la temperatura ambiente.
- Ejemplo: con 25 °C y un 60 % de humedad relativa, el punto de rocío es aproximadamente 16,7 °C.
- En aire comprimido: hay que distinguir el punto de rocío atmosférico del punto de rocío a presión.
- Objetivo industrial: mantener las superficies y las tuberías por encima de ese valor evita condensación, corrosión y fallos.

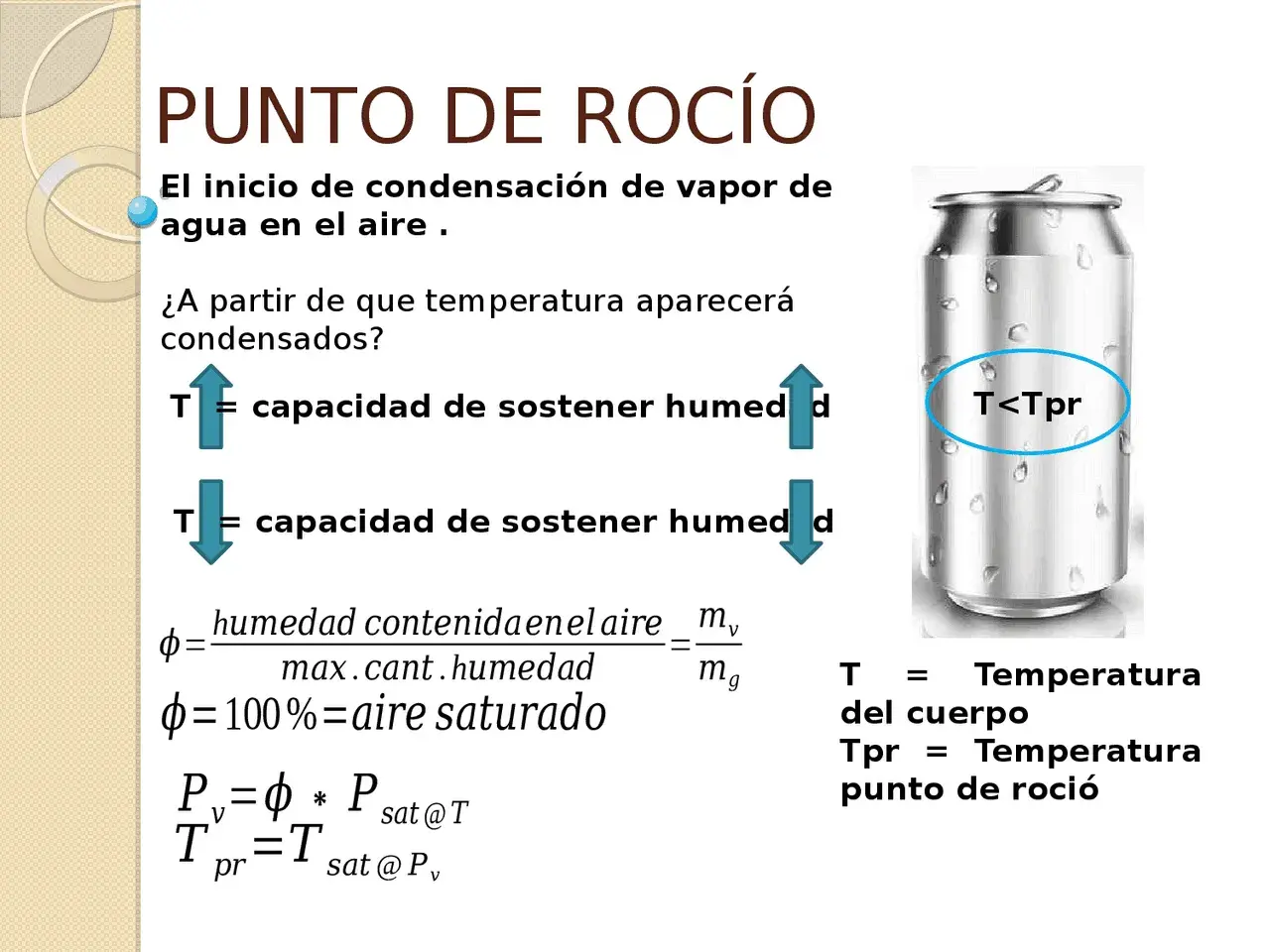

Qué es exactamente la temperatura de rocío
El aire contiene vapor de agua aunque no lo veamos. Cuando se enfría sin perder humedad, llega un momento en el que ya no puede retener todo ese vapor. La temperatura alcanzada en ese instante se denomina temperatura de rocío o punto de rocío.
Si una superficie está a una temperatura igual o inferior al punto de rocío del aire que la rodea, el vapor se transforma en pequeñas gotas. Es el mismo fenómeno que explica el empañamiento de una ventana, el agua sobre una tubería fría o la condensación dentro de una carcasa eléctrica.
La humedad relativa alcanza el 100 % justo en ese punto. Sin embargo, un 70 % de humedad relativa no significa que haya un 70 % de agua líquida en el ambiente. Indica cuánto vapor contiene el aire en relación con el máximo que podría contener a esa temperatura.
La diferencia entre temperatura ambiente y punto de rocío
La temperatura ambiente dice cuánto calor tiene el aire. El punto de rocío añade una información distinta, que es la cantidad de vapor de agua presente. Por eso dos espacios a 25 °C pueden tener riesgos de condensación muy diferentes si uno está al 40 % de humedad y otro al 85 %.
En la práctica, yo utilizo la diferencia entre ambas temperaturas como un indicador rápido. Si el aire está a 25 °C y el punto de rocío es 10 °C, existe un margen amplio. Si el punto de rocío es 23 °C, cualquier superficie ligeramente más fría puede empezar a mojarse.
Cómo se calcula y cómo interpretar el resultado
Para una estimación rápida puede utilizarse la fórmula de Magnus. Con la temperatura del aire en grados Celsius y la humedad relativa en porcentaje, se calcula primero:
γ = ln(HR/100) + 17,62T / (243,12 + T)
Después se obtiene:
Td = 243,12γ / (17,62 - γ)
La fórmula funciona bien en las condiciones habituales de edificios e instalaciones. Aun así, para decisiones críticas conviene emplear un sensor calibrado, porque la precisión real depende de la estabilidad térmica, la calidad del instrumento y la correcta toma de muestra.
Un ejemplo sencillo
Supongamos un local industrial a 25 °C y con una humedad relativa del 60 %. El resultado aproximado es un punto de rocío de 16,7 °C. Esto significa que una tubería, pared o componente que baje de esa temperatura puede presentar condensación.
Con 25 °C y un 80 % de humedad relativa, el valor sube aproximadamente a 21,3 °C. La diferencia parece pequeña, pero cambia por completo el riesgo. Una superficie que antes estaba segura a 19 °C ahora ya puede acumular agua.
Qué significa un valor alto o bajo
| Temperatura de rocío | Interpretación práctica |
|---|---|
| Inferior a 0 °C | Aire muy seco y bajo riesgo de condensación en instalaciones templadas. |
| Entre 0 y 10 °C | Condiciones generalmente favorables, aunque depende de las superficies frías. |
| Entre 10 y 18 °C | Debe vigilarse la ventilación, el aislamiento y la temperatura de tuberías. |
| Superior a 18 °C | Riesgo elevado de condensación en muchas instalaciones industriales. |
Cómo medirla sin obtener un dato engañoso
La forma más común consiste en usar un higrómetro con sensor de temperatura y humedad relativa. El equipo calcula el punto de rocío automáticamente, pero debe colocarse lejos de corrientes directas, radiadores, puertas abiertas y fuentes de calor que distorsionen la lectura.
Para una comprobación básica, conviene dejar que el instrumento se estabilice durante varios minutos. Medir inmediatamente después de trasladarlo desde otra sala puede producir errores porque el sensor todavía no se ha adaptado a la temperatura real.
Medición en aire ambiente
En naves, salas técnicas y almacenes, recomiendo registrar tres datos juntos: temperatura del aire, humedad relativa y temperatura de rocío. La lectura aislada del tercer valor ayuda, pero el conjunto permite entender si el problema procede de una humedad excesiva o de una superficie demasiado fría.
También es útil comparar el punto de rocío con la temperatura superficial. Una cámara frigorífica, una tubería de agua fría o un conducto sin aislamiento pueden estar varios grados por debajo del aire de la sala. Esa diferencia es la que determina dónde aparecerá el agua.
Medición en aire comprimido
En una red de aire comprimido se utiliza el punto de rocío a presión, conocido como PDP. Es la temperatura a la que el vapor empezaría a condensarse manteniendo el aire a la presión de trabajo, por ejemplo alrededor de 7 bar.
No conviene comparar directamente un valor medido a presión con otro obtenido después de expandir el aire a la atmósfera. La presión modifica la relación entre vapor y condensación, por lo que el instrumento debe configurarse para la condición real del sistema o indicar claramente cómo se ha tomado la muestra.
Los errores más frecuentes aparecen al medir en un punto muerto, después de una purga defectuosa o con una línea de muestreo demasiado larga. Para verificar un secador, la toma debe estar limpia, representar el flujo real y situarse en un punto donde el aire ya haya alcanzado condiciones estables.
Por qué importa tanto en aire comprimido y mantenimiento industrial
El agua condensada puede oxidar tuberías, arrastrar contaminantes, dañar válvulas neumáticas y alterar procesos de pintura, envasado o instrumentación. En los equipos de aire comprimido, un punto de rocío inadecuado también reduce la vida útil de filtros y secadores.
El objetivo no es conseguir siempre el valor más bajo posible. Secar más de lo necesario consume energía y puede aumentar los costes de operación. La decisión correcta consiste en fijar un nivel compatible con el proceso, la temperatura mínima de la red y el riesgo que tendría una contaminación por agua.
Clases habituales según ISO 8573-1
La clasificación de pureza del aire comprimido suele expresar el agua mediante el punto de rocío a presión. En la parte relativa al agua, los límites habituales son los siguientes:
| Clase | Punto de rocío a presión máximo | Aplicación orientativa |
|---|---|---|
| 1 | ≤ -70 °C | Procesos extremadamente sensibles y aire de instrumentación muy exigente. |
| 2 | ≤ -40 °C | Procesos farmacéuticos, alimentarios o industriales con alta exigencia. |
| 3 | ≤ -20 °C | Aplicaciones industriales que necesitan una protección elevada frente al agua. |
| 4 | ≤ +3 °C | Uso general en instalaciones interiores y redes sin exposición a heladas. |
| 5 | ≤ +7 °C | Aplicaciones industriales menos sensibles a la humedad. |
| 6 | ≤ +10 °C | Casos en los que se admite una mayor cantidad de humedad. |
Estos límites no sustituyen la especificación del fabricante ni la evaluación del proceso. Si una línea pasa por zonas exteriores, cámaras frías o espacios sin calefacción, hay que considerar la temperatura mínima real de la instalación, no solo la temperatura media del taller.
Errores habituales al controlar la condensación
El primer error consiste en mirar únicamente la humedad relativa. Un 60 % puede ser aceptable en una sala templada, pero problemático si una tubería se enfría por debajo del punto de rocío. El segundo es asumir que el aire que sale seco del secador mantendrá la misma condición en toda la red.
La temperatura puede bajar después del tratamiento, especialmente en tramos largos, zonas exteriores o puntos próximos a máquinas de consumo elevado. Por eso el control debe hacerse también en el punto más desfavorable de uso, no solo junto al compresor.
- No confundir el punto de rocío atmosférico con el punto de rocío a presión.
- No instalar el sensor junto a una fuente de calor o en una zona sin circulación.
- No tomar una lectura aislada como prueba de que toda la red cumple.
- No sobredimensionar el secador sin calcular caudal, presión y temperatura de entrada.
- No olvidar revisar purgadores, filtros, aislamiento y posibles entradas de aire húmedo.
Lee también: Humedad relativa y punto de rocío para evitar la condensación
Una comprobación práctica en cinco pasos
- Medir la temperatura y la humedad del aire en la zona problemática.
- Calcular o leer el punto de rocío con un instrumento fiable.
- Medir la temperatura de la superficie donde aparece el agua.
- Comparar ambos valores y confirmar si la superficie está por debajo del umbral.
- Corregir la causa mediante aislamiento, ventilación, drenaje o tratamiento del aire.
Si la superficie está solo uno o dos grados por encima del punto de rocío, la situación sigue siendo delicada. Pequeñas variaciones de carga, temperatura exterior o caudal pueden eliminar ese margen en pocos minutos.
Cómo elegir la solución adecuada para cada instalación
Para controlar la humedad ambiental suele bastar con mejorar la ventilación, reducir aportes de vapor y emplear deshumidificación cuando el proceso lo justifica. Si el problema está en una tubería fría, muchas veces el aislamiento térmico correcto resuelve más que instalar un equipo adicional.
En aire comprimido, la elección depende del resultado exigido. Un secador frigorífico suele ser suficiente para usos generales con puntos de rocío positivos. Para alcanzar valores negativos y proteger redes expuestas a bajas temperaturas se recurre normalmente a un secador de adsorción, aunque con mayor consumo y mantenimiento.
| Solución | Cuándo tiene sentido | Principal compromiso |
|---|---|---|
| Aislamiento de tuberías | Condensación localizada en superficies frías. | No elimina la humedad del aire. |
| Secador frigorífico | Redes generales con exigencia moderada. | No suele alcanzar puntos de rocío muy bajos. |
| Secador de adsorción | Procesos sensibles, exteriores o riesgo de congelación. | Mayor coste energético y necesidad de mantenimiento. |
| Deshumidificador ambiental | Salas con humedad elevada y condensación generalizada. | Debe dimensionarse según volumen, temperatura y carga de humedad. |
Mi criterio es empezar siempre por localizar el origen. Cambiar el secador cuando el verdadero problema es un purgador bloqueado, una fuga de aire o una tubería sin aislamiento suele ser una inversión cara con resultados pobres.
La lectura correcta evita problemas que parecen inexplicables
El punto de rocío convierte una sensación difusa de humedad en un dato útil para decidir. Permite saber si el riesgo procede del ambiente, de una superficie fría o de una red de aire comprimido que no está entregando la calidad esperada.
Para trabajar con seguridad, registra las mediciones junto con la presión, el caudal y la temperatura del punto de toma. Una lectura bien hecha puede revelar a tiempo corrosión, condensación y pérdidas de rendimiento, y suele costar mucho menos que reparar una instalación afectada por agua.
