La calidad del vapor determina su energía y su comportamiento
- Vapor húmedo significa que el flujo contiene vapor y agua líquida.
- La fracción de sequedad indica qué parte de la masa es vapor seco.
- Un valor de x = 0,95 equivale a un 5 % de agua líquida.
- Medir solo presión y temperatura no basta para cuantificar las gotas arrastradas.
- Los separadores, purgadores y puntos de drenaje ayudan a estabilizar la instalación.
Qué es el vapor húmedo y cómo se diferencia de otros estados
En termodinámica, esta condición aparece cuando coexisten agua líquida y vapor saturado a la misma presión y temperatura. No se trata simplemente de vapor “menos caliente”, sino de una mezcla bifásica en la que una parte de la masa todavía permanece en estado líquido.
La diferencia con el vapor saturado seco es importante. El vapor seco contiene prácticamente toda la masa en forma gaseosa, mientras que el húmedo arrastra gotas que pueden proceder de la caldera, de la condensación en la tubería o de un drenaje deficiente. El vapor sobrecalentado, en cambio, está por encima de la temperatura de saturación y no debería contener gotas líquidas en condiciones normales.| Estado | Composición | Comportamiento habitual |
|---|---|---|
| Agua saturada | 100 % líquido | Está a punto de comenzar la evaporación |
| Mezcla húmeda | Agua líquida y vapor | Transfiere calor de forma menos predecible |
| Vapor saturado seco | Prácticamente 100 % vapor | Es adecuado para muchos intercambiadores |
| Vapor sobrecalentado | Vapor sin gotas, por encima de saturación | Es habitual en turbinas y ciertos procesos |
Conviene no confundir este concepto con la humedad relativa del aire. Un sensor de humedad ambiental mide una mezcla de aire seco y vapor de agua, mientras que aquí se analiza un flujo de agua en dos fases. La instrumentación, las unidades y el método de cálculo son diferentes.
La fracción de sequedad permite medir su calidad
La propiedad más útil para describir la mezcla es la fracción de sequedad, representada normalmente por la letra x. Se calcula así:
x = masa de vapor seco / masa total de la mezcla
La masa total incluye el vapor y el agua líquida. Por ejemplo, si un kilogramo de mezcla tiene una fracción de sequedad de 0,90, contiene aproximadamente 0,90 kg de vapor y 0,10 kg de agua. También puede expresarse como un 90 % de sequedad o un 10 % de humedad másica.
Este valor se utiliza para obtener otras propiedades termodinámicas a partir de las tablas de vapor. Para la entalpía específica, una fórmula habitual es h = hf + x · hfg, donde hf corresponde al líquido saturado y hfg al calor latente de vaporización.
La misma lógica se aplica al volumen específico y a la entropía. Por eso, dos corrientes que circulan a la misma presión pueden entregar cantidades de energía distintas si su fracción de sequedad no es igual. En mis cálculos de instalaciones, este es uno de los errores que más fácilmente se pasa por alto.
Cómo se mide en una instalación industrial
La medición directa no es tan sencilla como colocar un termómetro en la tubería. En una mezcla saturada, la presión fija prácticamente la temperatura de saturación, aunque existan gotas. Por eso, presión y temperatura no permiten conocer por sí solas cuánta agua líquida contiene el flujo.
Calorímetro de estrangulamiento
Este equipo reduce la presión de una muestra de vapor y analiza la temperatura que alcanza después de la expansión. Si la muestra pasa a estado sobrecalentado, la combinación de presión y temperatura permite calcular la fracción de sequedad de la corriente original.
El método es útil para comprobaciones puntuales, pero exige una toma de muestra bien diseñada, instrumentos calibrados y condiciones estables. Si la calidad es demasiado baja, la muestra puede no alcanzar el estado sobrecalentado y el resultado pierde utilidad.
Calorímetro separador
El separador retira físicamente una parte del agua arrastrada y permite comparar la masa recogida con la masa total de la muestra. Es especialmente interesante cuando la corriente contiene demasiada humedad para utilizar solo un calorímetro de estrangulamiento.
En una auditoría de vapor, combinar ambos métodos suele ofrecer una imagen más fiable que confiar en una única lectura. Para trabajos de mantenimiento rutinario, también es razonable instalar un separador antes del caudalímetro, siempre que el drenaje mediante purgador esté correctamente dimensionado.
Medición del caudal con compensación
La densidad de la mezcla cambia con la presión y con la fracción de sequedad. Si un caudalímetro no incorpora compensación de presión, temperatura y calidad, puede mostrar un caudal másico diferente del real. El problema se agrava cuando la línea tiene golpes de ariete o variaciones importantes de carga.

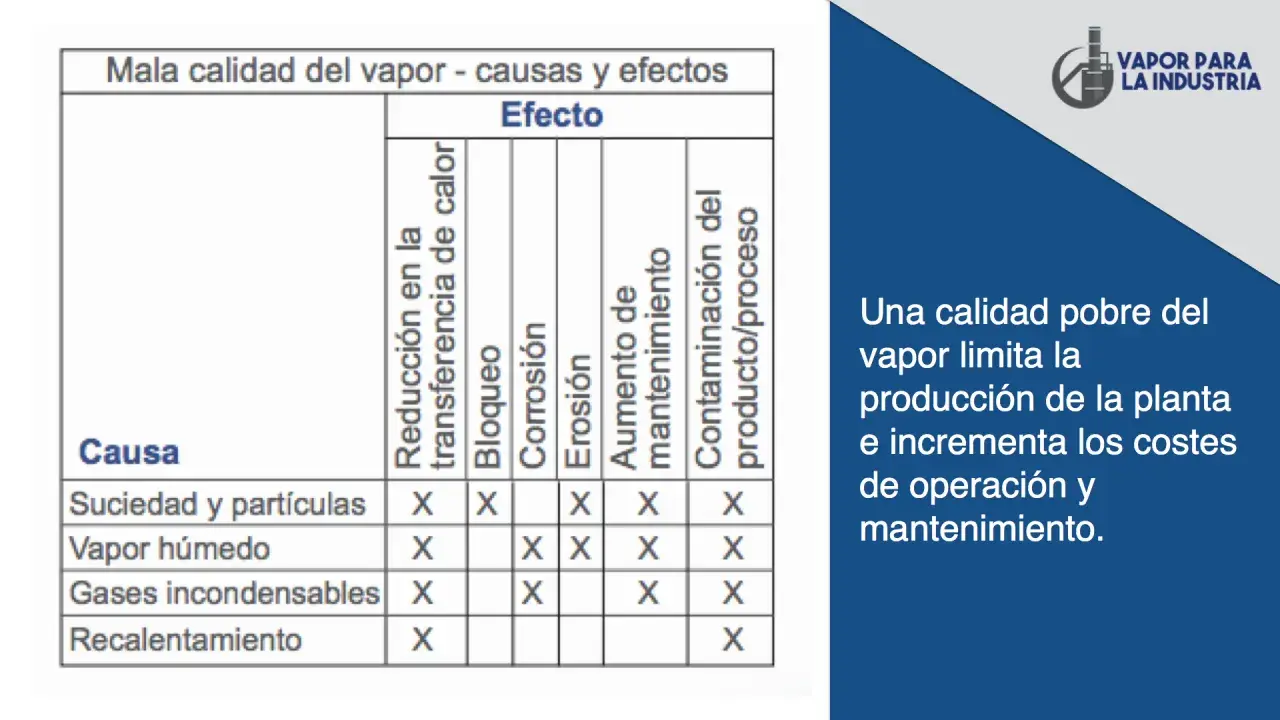

Por qué el agua líquida causa problemas
El primer efecto es energético. Con una fracción de sequedad de 0,95, alrededor del 5 % de la masa no participa como vapor seco, de modo que la entalpía disponible es menor que la de una corriente seca a la misma presión. El proceso puede tardar más o exigir un caudal superior para alcanzar el mismo resultado.
En intercambiadores de calor, las gotas producen una distribución irregular y pueden crear zonas frías. En válvulas de control y turbinas, el impacto repetido de partículas líquidas acelera la erosión. En tuberías, los tapones de condensado pueden provocar golpes de ariete, con esfuerzos mecánicos capaces de dañar soportes, juntas y accesorios.
También existe un riesgo de contaminación. Si la caldera arrastra espuma o agua con sólidos disueltos, esos contaminantes pueden llegar a válvulas, serpentines y equipos de proceso. Un vapor aparentemente limpio puede estar transportando sales, óxidos o productos del tratamiento del agua.
Lee también: Caudal másico - ¿Volumen o masa? Evita errores en tu proceso
Las causas más habituales
- Pérdidas térmicas por aislamiento deteriorado, que generan condensación dentro de la línea.
- Puntos bajos sin drenaje o purgadores bloqueados, mal seleccionados o instalados al revés.
- Velocidad excesiva, que favorece el arrastre de gotas y condensado.
- Arrastre desde la caldera por nivel inestable, espuma o concentración elevada de sólidos.
- Dimensionamiento incorrecto de tuberías, separadores y estaciones de purga.
Cómo mejorar la calidad del vapor paso a paso
Yo empezaría siempre por confirmar las condiciones reales de operación. Hay que registrar la presión en bar relativos o absolutos, la temperatura, el caudal y la presencia de condensado en los puntos bajos. Confundir bar(g) con bar(a) puede alterar por completo la consulta de las tablas termodinámicas.
- Inspeccionar el aislamiento y localizar tramos fríos o con condensación exterior.
- Revisar los puntos de drenaje, filtros y purgadores, incluyendo su sentido de montaje.
- Instalar un separador antes de los equipos sensibles y del caudalímetro.
- Comprobar la presión diferencial y la velocidad del flujo en los tramos críticos.
- Tomar una muestra representativa si se necesita conocer la fracción de sequedad.
- Comparar los resultados con las propiedades calculadas mediante IAPWS-IF97.
| Problema observado | Comprobación prioritaria | Medida habitual |
|---|---|---|
| Caudal inestable | Compensación de densidad y presión | Separador y configuración correcta del caudalímetro |
| Golpes en la línea | Puntos bajos y acumulación de condensado | Drenaje, pendiente y purgadores adecuados |
| Calentamiento lento | Fracción de sequedad y presión efectiva | Reducir pérdidas y eliminar agua arrastrada |
| Válvulas erosionadas | Gotas líquidas y velocidad excesiva | Separación de humedad y revisión del dimensionamiento |
Instalar un separador no corrige una caldera mal regulada ni sustituye a los purgadores. Su función es proteger el tramo situado aguas abajo. En separadores de alta eficiencia se pueden alcanzar valores cercanos al 99 % de sequedad en determinadas condiciones, pero el resultado depende del caudal, la presión, el drenaje y la instalación completa.
La lectura correcta evita decisiones equivocadas
El diagnóstico más fiable combina tres datos: el estado termodinámico calculado, la evidencia física de condensado y el comportamiento del proceso. Una temperatura de saturación correcta no demuestra que el vapor esté seco, igual que una tubería caliente no garantiza una transferencia de calor eficiente.
Para una instalación pequeña puede bastar con revisar aislamiento, purgadores y separadores. En una red con consumo energético elevado, varios ramales o equipos críticos, recomiendo medir la calidad mediante una muestra representativa y revisar el caudal con compensación de densidad. Esa inversión suele ser mucho menor que reparar una turbina, una válvula de control o una línea dañada por golpes de ariete.
La idea práctica es sencilla: cuanto más cerca esté la corriente de x = 1, más predecible será su energía y su comportamiento. Controlar la calidad del vapor no consiste solo en subir la presión, sino en mantener una distribución bien drenada, estable y correctamente instrumentada.
