Cuando el aire de una instalación contiene demasiado vapor de agua, los problemas no siempre aparecen de inmediato. Primero cambian las lecturas de humedad, después llegan la condensación, la corrosión, los fallos en válvulas o el deterioro del producto. En este artículo explico cómo se comporta el aire húmedo, qué magnitudes conviene medir y cómo interpretar los datos en climatización, procesos industriales y redes de aire comprimido.
Las claves para entender y controlar la humedad del aire
- La humedad relativa depende tanto del vapor presente como de la temperatura.
- El punto de rocío indica cuándo empieza la condensación y suele ser la referencia más útil en aire comprimido.
- A 20 °C, el aire saturado puede contener aproximadamente 17,3 g de vapor de agua por m³.
- En una red industrial, medir en el lugar correcto es tan importante como elegir un sensor preciso.
- La norma ISO 8573-1:2010 clasifica el agua del aire comprimido mediante el punto de rocío a presión.
Qué significa realmente que el aire esté húmedo
El aire atmosférico es una mezcla de aire seco y vapor de agua. Cuando la cantidad de vapor es significativa hablamos de aire húmedo, aunque la expresión no indica por sí sola si existe riesgo de condensación. Para saberlo hay que relacionar la cantidad de agua con la temperatura y la presión.
El aire caliente puede contener más vapor que el aire frío. Por eso una masa de aire puede mantener la misma cantidad de agua y, aun así, pasar de una humedad relativa moderada a una situación cercana a la saturación cuando baja su temperatura. Esta relación explica muchos casos de agua en tuberías, armarios eléctricos o superficies metálicas.
Humedad absoluta y humedad relativa
La humedad absoluta expresa la masa de vapor de agua presente en un volumen de aire, normalmente en g/m³. La humedad relativa se expresa en porcentaje y compara el vapor existente con la cantidad máxima que el aire podría contener a esa temperatura.
Por ejemplo, a 20 °C el aire saturado contiene aproximadamente 17,3 g/m³. Si contiene 8,65 g/m³, su humedad relativa será cercana al 50 %. Si ese mismo aire se enfría sin perder agua, la humedad relativa sube hasta que aparece la condensación.
El papel de la presión
En sistemas abiertos suele bastar con trabajar con temperatura y humedad relativa. En cambio, en una instalación de aire comprimido la presión modifica el volumen específico y la capacidad del aire para transportar vapor. Por eso no conviene trasladar directamente una lectura ambiental a una tubería que trabaja a 7 bar.
La magnitud más práctica en este caso es el punto de rocío a presión, conocido como PDP. Indica la temperatura a la que el vapor empezaría a condensarse manteniendo la presión de servicio. Si el aire se expande después, su comportamiento cambia y debe evaluarse de nuevo.
Cómo se relacionan temperatura, saturación y punto de rocío

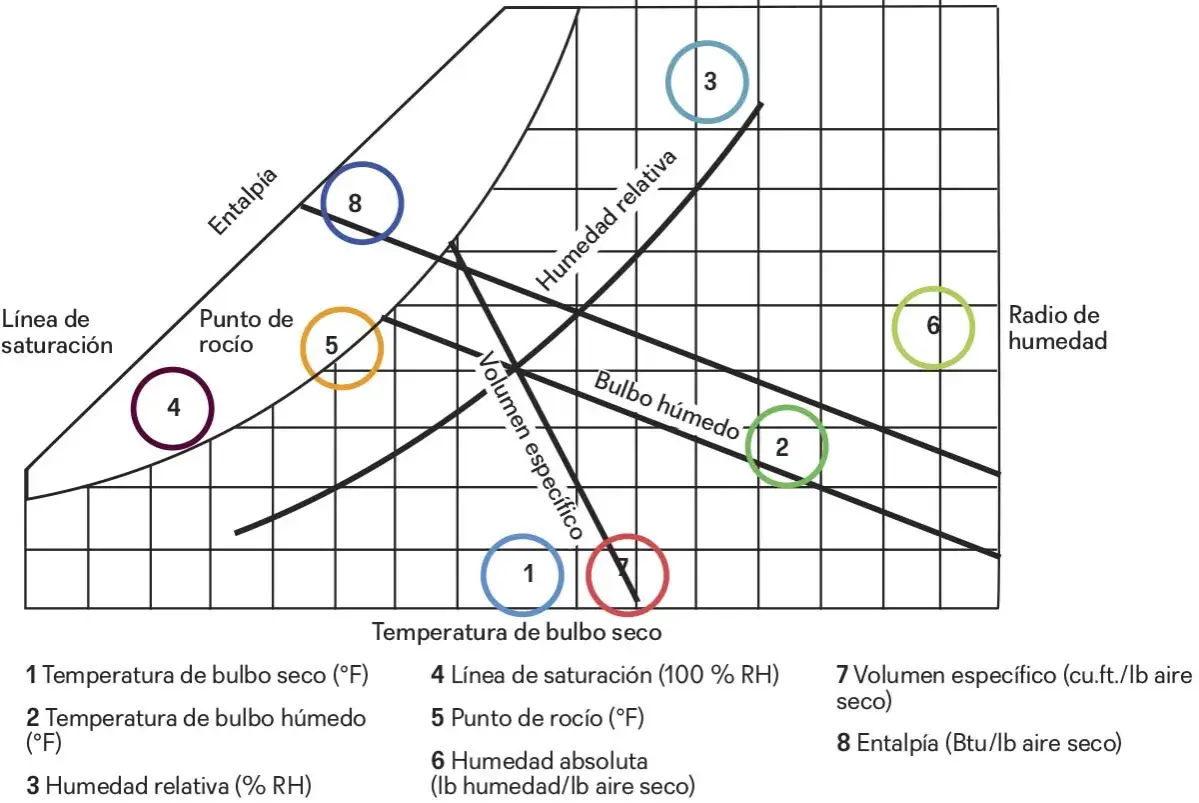

La termodinámica del aire húmedo se estudia habitualmente mediante la psicrometría. Esta disciplina permite relacionar temperatura seca, humedad relativa, razón de humedad, entalpía y punto de rocío. En mantenimiento industrial, no hace falta utilizar todas las variables a diario, pero sí comprender qué representa cada una.
El punto de rocío es la temperatura a la que el aire alcanza una humedad relativa del 100 %. Si una tubería, depósito o superficie está más fría que ese valor, parte del vapor se transforma en agua líquida. Por eso una lectura del 60 % de humedad relativa no es suficiente para valorar el riesgo sin conocer también la temperatura.
Un ejemplo sencillo de condensación
Imaginemos aire a 25 °C con un punto de rocío de 17 °C. Mientras todas las superficies estén por encima de 17 °C, no debería condensarse agua por ese motivo. Si el aire atraviesa una zona fría y la pared de la tubería baja a 15 °C, el margen desaparece y puede formarse condensado.
Este ejemplo también muestra un error habitual. Secar el aire en la sala de compresores no garantiza que permanezca seco en el punto de uso. Las pérdidas térmicas, las tuberías exteriores y los cambios de presión pueden crear condiciones distintas a pocos metros de distancia.
Razón de humedad y entalpía
La razón de humedad, representada normalmente por x, expresa los kilogramos de vapor de agua por kilogramo de aire seco. Es especialmente útil en cálculos de secado, climatización y tratamiento de aire porque permite hacer balances de masa.
La entalpía aproximada del aire húmedo puede calcularse, con temperaturas en grados Celsius, mediante la relación h ≈ 1,006T + x(2501 + 1,86T), en kJ/kg de aire seco. En la práctica, esta fórmula ayuda a estimar la energía necesaria para calentar, enfriar o deshumidificar una corriente de aire.
Qué magnitudes conviene medir y cuándo usar cada una
No existe una única lectura válida para todos los procesos. Yo suelo empezar por la pregunta más sencilla: ¿el objetivo es controlar el confort, evitar condensación o demostrar la calidad del aire comprimido? La respuesta determina el instrumento y la unidad que tiene sentido.
| Magnitud | Unidad habitual | Para qué sirve | Limitación principal |
|---|---|---|---|
| Humedad relativa | % HR | Control ambiental y comparación rápida | Depende mucho de la temperatura |
| Humedad absoluta | g/m³ | Evaluar la cantidad real de vapor | Es menos directa en aire comprimido |
| Razón de humedad | g/kg de aire seco | Balances psicrométricos y procesos | Requiere conocer la presión |
| Punto de rocío | °C | Prevenir condensación y clasificar aire comprimido | Debe indicarse si es a presión o atmosférico |
| Agua líquida | g/m³ o inspección de condensado | Detectar arrastre de agua y fallos de drenaje | No describe por sí sola el vapor restante |
Instrumentos más habituales
Los sensores capacitivos son comunes en salas, conductos y equipos de climatización. Ofrecen una lectura continua de humedad relativa y temperatura, pero necesitan calibración y pueden desviarse cuando trabajan cerca de la saturación o en ambientes contaminados.
Los medidores de punto de rocío con sensor de óxido metálico o polímero son habituales en redes de aire comprimido. Para aplicaciones exigentes, el método de espejo enfriado mide directamente la temperatura a la que aparece condensación y suele utilizarse como referencia de alta precisión, aunque su coste y mantenimiento son mayores.
El psicrómetro, basado en termómetro seco y húmedo, puede servir para comprobaciones sencillas. No lo considero la mejor opción para una red presurizada o para registrar tendencias durante semanas, pero sigue siendo útil como verificación manual en condiciones ambientales estables.
Cómo medir correctamente en una instalación industrial
Una buena medición comienza por escoger el punto adecuado. Colocar el sensor junto al compresor puede ocultar lo que ocurre al final de la línea, mientras que medir solo en el consumo no permite saber si el problema nace en el secador, el depósito o las tuberías.
- Define el objetivo y la magnitud necesaria, como % HR para ambiente o PDP para aire comprimido.
- Identifica las zonas críticas, sobre todo después del secador, antes de una derivación sensible y en el punto de uso.
- Comprueba la presión y la temperatura junto con la lectura de humedad.
- Deja estabilizar el sensor antes de registrar el valor definitivo.
- Compara tendencias durante varios ciclos de producción, no solo una lectura aislada.
En aire comprimido, la toma de muestra debe evitar el agua líquida, las vibraciones y el calor directo. Si el sensor se instala en una zona con condensado, puede indicar una condición extrema que no representa el vapor del flujo. También conviene respetar el caudal de muestra recomendado por el fabricante.
La norma ISO 8573-3 recoge métodos para medir la humedad del aire comprimido, mientras que la ISO 8573-1 clasifica la calidad del aire según partículas, agua y aceite. Para validar una instalación, no basta con afirmar que el aire está seco: hay que indicar el punto de medición, la presión y la clase exigida.
Qué problemas provoca el exceso de humedad
El efecto más visible es la condensación, pero no es el único. El agua favorece la corrosión interna de tuberías y depósitos, arrastra partículas, degrada lubricantes y puede bloquear componentes neumáticos. En procesos de pintura, alimentación, farmacia o electrónica, una cantidad pequeña puede afectar directamente al producto.
En una red de aire comprimido también aumenta el riesgo de fallos en filtros, purgadores y válvulas. Cuando el condensado se acumula en un punto bajo y el drenaje no funciona, el sistema puede transportar agua líquida hacia herramientas que solo deberían recibir aire filtrado.
Lee también: Medición de ruido industrial - Evita errores comunes en planta
El problema de confundir secado con filtración
Un filtro de partículas retiene sólidos y determinados aerosoles, pero no sustituye a un secador. Del mismo modo, un separador de condensados elimina agua líquida arrastrada, pero no reduce por sí solo todo el vapor de agua.
La selección depende del resultado exigido. Un secador frigorífico suele ser suficiente para usos generales con un punto de rocío a presión cercano a +3 °C, mientras que un secador desecante se utiliza cuando se necesitan valores más bajos, por ejemplo -20 °C, -40 °C o inferiores. El coste energético y la complejidad aumentan, así que sobredimensionar no siempre es una buena decisión.
Cómo reducir la humedad sin gastar energía de más
El primer paso es limitar el agua que entra y facilitar su eliminación. Un posenfriador reduce la temperatura del aire que sale del compresor y favorece la separación de condensado. El depósito debe contar con un drenaje fiable y revisado, porque un purgador averiado puede anular buena parte del tratamiento posterior.
- Revisar los purgadores automáticos y comprobar que no descargan continuamente aire.
- Eliminar tramos de tubería donde pueda quedar agua estancada.
- Instalar el secador según el caudal real, la presión y la temperatura de entrada.
- Evitar fugas, ya que obligan al compresor a trabajar más tiempo y pueden alterar el equilibrio del sistema.
- Medir antes y después del secador para conocer su rendimiento real.
También importa la temperatura del aire de entrada. Si el compresor aspira aire muy caliente, el secador recibe una carga mayor. En mis revisiones, este detalle explica muchos rendimientos aparentemente pobres: se cambia el equipo, pero no se corrigen la ventilación, la temperatura ambiente o el drenaje.
Para elegir una clase de calidad, hay que partir del proceso y no del catálogo. Una herramienta neumática general puede admitir una calidad distinta a una línea de pintura o a un proceso farmacéutico. El objetivo razonable es cumplir la especificación necesaria con un margen controlado, no perseguir el punto de rocío más bajo en toda la fábrica.
La lectura correcta evita decisiones equivocadas
El aire húmedo no se controla con un único porcentaje en pantalla. La combinación de temperatura, presión, punto de rocío y ubicación del sensor es la que permite saber si existe un riesgo real de condensación o de pérdida de calidad.
Para una sala o un proceso ambiental, la humedad relativa suele ser suficiente. Para aire comprimido, el punto de rocío a presión ofrece una respuesta mucho más útil. Medir de forma continua en los puntos críticos, revisar purgadores y ajustar el secado a la necesidad real suele aportar más que instalar equipos sobredimensionados.
Mi recomendación práctica es registrar una línea base durante varios días y repetirla después de cada intervención. Así se distingue una mejora permanente de una lectura puntual y se puede mantener la instalación estable con menos consumo, menos averías y una calidad de aire más predecible.
