Cuando una pieza no encaja, una conexión pierde aire o una junta queda demasiado holgada, el problema muchas veces empieza con una medida dimensional mal tomada. El calibre de medición, conocido también como pie de rey, permite comprobar diámetros, espesores, longitudes y profundidades con rapidez, algo muy útil en mantenimiento industrial de aire, agua y automatización. Aquí explico cómo funciona, qué modelo conviene elegir, cómo utilizarlo sin introducir errores y qué relación tiene con la medición termodinámica.
La medida dimensional correcta evita errores en toda la instalación
- Un calibre mide dimensiones exteriores, interiores, escalonadas y profundidades.
- La resolución de 0,01 o 0,02 mm no garantiza por sí sola una exactitud equivalente.
- Para medir bien hay que controlar limpieza, temperatura, alineación y presión de contacto.
- En aire comprimido y agua ayuda a comprobar tubos, racores, ejes, alojamientos y juntas.
- La calibración trazable es necesaria cuando el resultado afecta a calidad, seguridad o auditorías.
Qué mide realmente un calibre y por qué resulta tan útil

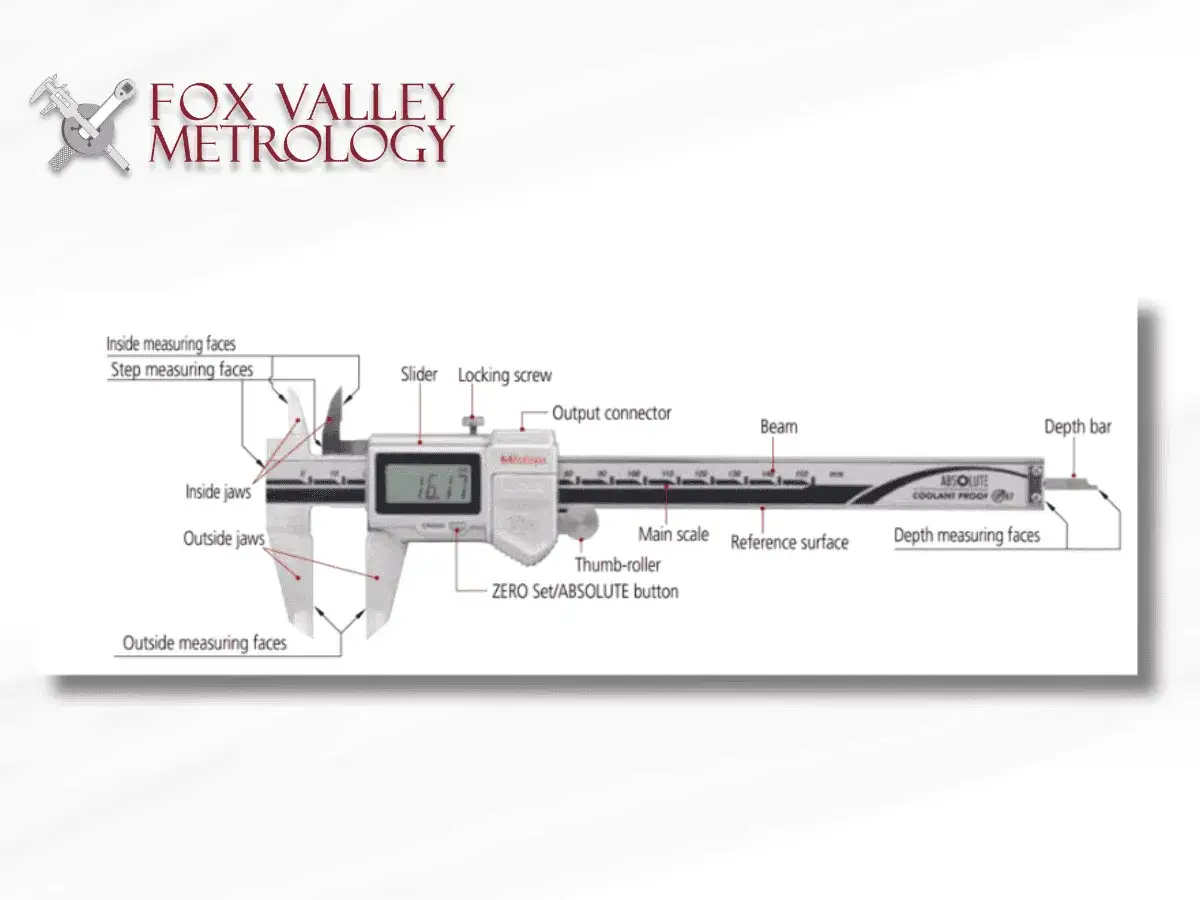

Un calibre es un instrumento portátil para determinar dimensiones lineales. Sus mordazas grandes sirven para medidas exteriores, las pequeñas para diámetros interiores y la varilla posterior para profundidades. En un taller bien organizado, sustituye a varias herramientas básicas y permite obtener una primera comprobación en pocos segundos.
El modelo tradicional utiliza una escala principal y un nonio o escala de Vernier, que permite leer fracciones de milímetro. Los equipos digitales muestran directamente el valor en milímetros o pulgadas, pero eso no significa que sean automáticamente más exactos. La lectura es más cómoda, mientras que la calidad mecánica, el ajuste y la calibración siguen siendo decisivos.
| Medición | Parte utilizada | Ejemplo industrial |
|---|---|---|
| Exterior | Mordazas grandes | Diámetro de un tubo, eje o casquillo |
| Interior | Mordazas pequeñas | Alojamiento de un racor o diámetro de un orificio |
| Profundidad | Varilla deslizante | Taladro ciego, ranura o asiento de junta |
| Escalonada | Caras posteriores de las mordazas | Diferencia entre dos superficies de una pieza |
También conviene distinguir entre el calibre universal y un calibre pasa-no pasa. El primero ofrece una medida numérica y sirve para muchas piezas; el segundo comprueba si una dimensión está dentro o fuera de un límite concreto. Para una inspección rápida de grandes series, el pasa-no pasa puede ser más ágil, aunque no informa de cuánto se desvía la pieza.
Cómo elegir el instrumento según la tolerancia y el entorno
Yo empiezo siempre por la tolerancia real de la pieza, no por el número más pequeño que aparece en la pantalla. Si el plano permite una variación de ±0,10 mm, un calibre convencional puede ser suficiente. Si la tolerancia baja a centésimas, conviene valorar un micrómetro, un calibre de mayor calidad o un método de control específico.
Los siguientes valores son orientativos, porque cambian según el fabricante, el rango y la norma aplicable. Un calibre de 0 a 150 mm es una medida habitual en mantenimiento, pero para piezas grandes o geometrías profundas hacen falta versiones de 200, 300 mm o instrumentos diferentes.
| Tipo | Resolución habitual | Ventaja principal | Limitación |
|---|---|---|---|
| Con nonio | 0,02 a 0,05 mm | No depende de batería y soporta bien el uso diario | Requiere práctica para leerlo correctamente |
| Digital | 0,01 a 0,02 mm | Lectura rápida y cambio entre milímetros y pulgadas | Puede fallar por suciedad, humedad o batería agotada |
| De esfera | 0,01 a 0,05 mm | La aguja facilita observar pequeñas variaciones | Es sensible a golpes y requiere revisar el mecanismo |
| De profundidad | Según el modelo | Apoya mejor sobre superficies y cavidades | No sustituye a un calibre universal para todas las tareas |
En ambientes con agua, aceite o polvo metálico, priorizo un cuerpo robusto y guías protegidas. En una zona de mantenimiento neumático, la resistencia a la suciedad suele aportar más que una función electrónica adicional. También revisaría el grado de protección frente a humedad del modelo digital antes de llevarlo cerca de lavados o condensados.
Resolución, precisión y exactitud no significan lo mismo
La resolución indica el menor salto que puede mostrar o leer el instrumento. La exactitud expresa lo cerca que está el resultado del valor de referencia, mientras que la precisión describe la repetibilidad de las lecturas. Un equipo que muestra 0,01 mm puede repetir muchas veces la misma lectura y, aun así, estar desplazado por un error de cero.
Por eso no elegiría un calibre de 0,01 mm para controlar una tolerancia de ±0,01 mm sin consultar antes su error máximo permitido y su incertidumbre. En ese escenario, el instrumento puede servir para una comprobación preliminar, pero la aceptación final debería apoyarse en un método metrológico más adecuado.

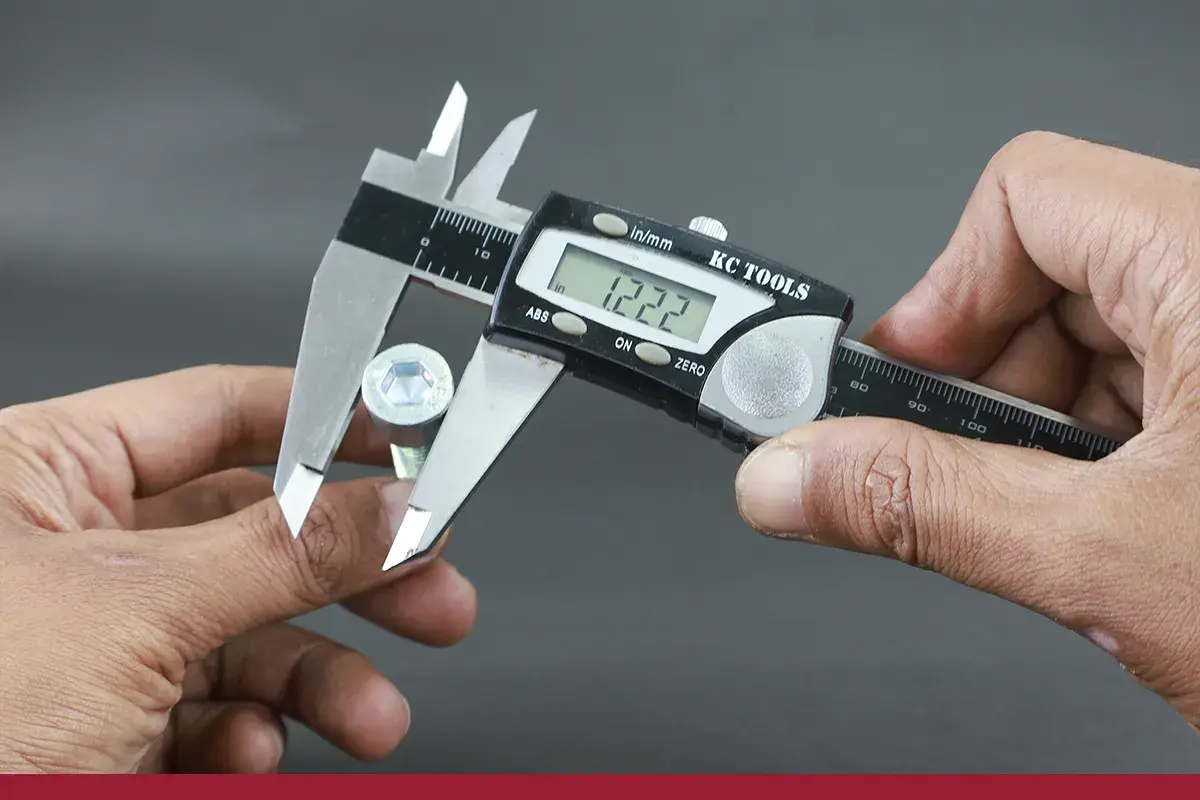

Cómo utilizarlo sin falsear la medida
La técnica de uso influye tanto como el propio instrumento. Una mordaza inclinada, una rebaba o una presión excesiva pueden cambiar la lectura varias centésimas, especialmente en tubos finos, piezas blandas y superficies mecanizadas.
- Limpia las mordazas y la pieza con un paño sin pelusa. Elimina virutas, grasa espesa y rebabas.
- Cierra el calibre y comprueba el cero. Si no coincide, anota la desviación y revisa el ajuste antes de continuar.
- Selecciona las caras adecuadas para la medida. No uses la punta de las mordazas grandes cuando necesites abarcar una superficie amplia.
- Coloca el instrumento perpendicular a la pieza y aplica una presión ligera y constante.
- Mueve suavemente el calibre para encontrar el punto de máximo diámetro o de contacto correcto, sin forzar la corredera.
- Repite la lectura al menos tres veces y registra el resultado junto con la pieza, la fecha y el instrumento utilizado.
Para un diámetro exterior, las mordazas deben tocar la pieza sin comprimirla. En un tubo flexible, apretar demasiado puede reducir artificialmente su diámetro. En ese caso, yo repetiría la medición en varios puntos y compararía el resultado con la especificación del fabricante del tubo o del racor.
En medidas interiores hay que abrir las mordazas hasta que contacten con las paredes, procurando que queden centradas. Inclinar el calibre dentro de un orificio suele generar una lectura mayor de la real. Para profundidades, la base debe apoyar completamente sobre la superficie de referencia y la varilla debe llegar al fondo sin quedar inclinada.
- Error de cero: el instrumento no marca cero cuando está cerrado.
- Error de paralelismo: las mordazas no contactan de forma uniforme.
- Presión excesiva: deforma piezas de plástico, goma o chapa fina.
- Temperatura diferente: la pieza y el calibre se han aclimatado de forma desigual.
- Lectura apresurada: se confunde resolución con exactitud.
Qué relación tiene el calibre con la termodinámica industrial
El calibre no mide directamente temperatura, presión, caudal ni energía. Para esas magnitudes se utilizan termómetros, sondas, manómetros, transmisores de presión, caudalímetros y otros equipos. Su relación con la termodinámica es indirecta, pero muy práctica: la geometría de una instalación condiciona cómo circula el aire, el agua y el calor.
| Aplicación | Qué se comprueba con el calibre | Qué puede afectar |
|---|---|---|
| Aire comprimido | Diámetro exterior del tubo, racor y asiento de junta | Fugas, pérdidas de carga y compatibilidad |
| Agua industrial | Diámetros, espesores y alojamientos | Caudal disponible y estanqueidad |
| Automatización | Ejes, casquillos, sensores y soportes | Holguras, alineación y repetibilidad |
| Equipos calientes | Dimensiones de piezas antes y después del calentamiento | Dilatación y ajuste entre componentes |
Una diferencia pequeña en el diámetro interno de una conducción puede tener un efecto apreciable sobre la sección disponible para el flujo. Por eso medir un tubo antes de comprar un racor no es una formalidad. En una línea de aire, una conexión aparentemente compatible puede producir una fuga constante si el diámetro, la rosca o la profundidad de inserción no coinciden.
La temperatura también importa en la medición dimensional. Como referencia, la calibración de calibres suele realizarse alrededor de 20 °C. Una pieza de acero de 100 mm puede variar aproximadamente 0,012 mm por cada cambio de 10 °C, una diferencia que puede ser relevante cuando se trabaja con tolerancias estrechas.
Mi recomendación es dejar que el calibre y la pieza se aclimaten antes de controlar dimensiones críticas. Si la pieza acaba de salir de un compresor, una bomba o un proceso de mecanizado, medirla inmediatamente puede mezclar el efecto térmico con el error real de fabricación.
Cuándo calibrarlo y qué debe demostrar el certificado
Calibrar un calibre significa compararlo con patrones de referencia bajo condiciones definidas y conocer su error y su incertidumbre. No equivale necesariamente a ajustar el instrumento. Un certificado serio puede indicar que el equipo tiene una corrección determinada, aunque el laboratorio no haya modificado sus mecanismos.
El Centro Español de Metrología señala que no existe un periodo único de recalibración válido para todos los instrumentos. La frecuencia depende del uso, los golpes, la suciedad, la humedad, la deriva observada y la importancia de la medida. Un calibre usado a diario en producción necesita un control más exigente que otro reservado para comprobaciones generales.
En muchas empresas se empieza con una revisión cada 6 o 12 meses y se ajusta el intervalo después de analizar varias calibraciones. Si el equipo pierde estabilidad, el periodo debe acortarse; si mantiene un comportamiento estable y la tolerancia lo permite, puede ampliarse dentro del sistema de calidad de la empresa.
Lee también: Gravedad específica del agua - ¿Qué es y por qué es clave?
Qué revisar en el certificado
- Identificación del instrumento, rango y resolución.
- Patrones utilizados y su trazabilidad metrológica.
- Resultados en varios puntos del rango de medida.
- Error de indicación y incertidumbre asociada.
- Condiciones ambientales de la calibración.
- Fecha, método aplicado y entidad responsable.
Para piezas cuya conformidad afecta a un cliente, una auditoría o un proceso regulado, pediría un laboratorio acreditado para ese alcance concreto. Un adhesivo con la fecha no sustituye al certificado ni demuestra por sí solo que todas las mediciones realizadas con el calibre sean válidas.
Entre calibraciones, el mantenimiento es sencillo pero decisivo. Hay que limpiar las guías, evitar golpes, no cerrar las mordazas con fuerza, guardar el instrumento protegido y retirar la batería si va a permanecer meses sin uso. Si la corredera presenta juego, saltos o puntos duros, prefiero retirar el calibre del control de calidad hasta revisarlo.
La medida útil empieza antes de cerrar las mordazas
Un buen resultado no depende únicamente de comprar el calibre con la resolución más alta. Depende de escoger el rango correcto, preparar la pieza, controlar la temperatura, aplicar una presión constante y comparar la incertidumbre del instrumento con la tolerancia que se quiere verificar.
En mantenimiento industrial, este hábito evita decisiones caras: cambiar un racor que no era incompatible, aceptar una junta defectuosa o atribuir a la presión una pérdida que en realidad nace de una dimensión incorrecta. El calibre es una herramienta sencilla, pero bien utilizada se convierte en una primera línea de control para que aire, agua y automatización trabajen con menos fugas, holguras y sorpresas.
