Cuando una línea de vapor pierde temperatura, arrastra agua o entrega menos calor del previsto, el problema no siempre está en la caldera. La diferencia entre vapor húmedo, vapor saturado seco y vapor sobrecalentado afecta directamente a la medición, la eficiencia y la seguridad de una instalación. Aquí explico cómo distinguirlos, qué variables medir y qué errores conviene evitar en una red industrial.
La idea esencial es separar sequedad, saturación y sobrecalentamiento
- Vapor seco puede referirse al vapor saturado sin gotas de agua, pero también se confunde con el vapor sobrecalentado.
- La fracción de sequedad solo describe mezclas de líquido y vapor en la zona de saturación.
- En torno a 4 bar(g), el agua hierve aproximadamente a 152 °C, siempre que la presión se convierta correctamente a absoluta.
- Para medir vapor sobrecalentado hacen falta, como mínimo, presión y temperatura para calcular su densidad.
- La humedad provoca golpes de ariete, erosión, pérdidas de energía y calentamiento irregular.
Qué significa realmente que el vapor esté seco
En una instalación industrial, decir que el vapor está seco significa normalmente que circula sin gotas apreciables de agua líquida. La precisión importa porque un vapor puede estar seco y saturado, justo en el límite de condensación, o puede estar sobrecalentado, con una temperatura superior a la de saturación.
Yo prefiero aclarar esta diferencia antes de revisar cualquier instrumento. El término más exacto para una mezcla de agua y vapor es el título o fracción de sequedad, representado por la letra x:
x = masa de vapor / masa total de la mezcla
- Con x = 1, todo es vapor saturado y no hay agua líquida arrastrada.
- Con x = 0,90, el 90 % de la masa es vapor y el 10 % restante es agua.
- Con x inferior a 1, el vapor está húmedo, aunque visualmente parezca limpio.
El vapor sobrecalentado no se describe con ese título porque ya no es una mezcla en equilibrio entre líquido y vapor. En ese caso se trabaja con presión, temperatura, entalpía y volumen específico. Esta distinción aparece también en las tablas de propiedades de agua y vapor de NIST y en la formulación industrial IAPWS-IF97.

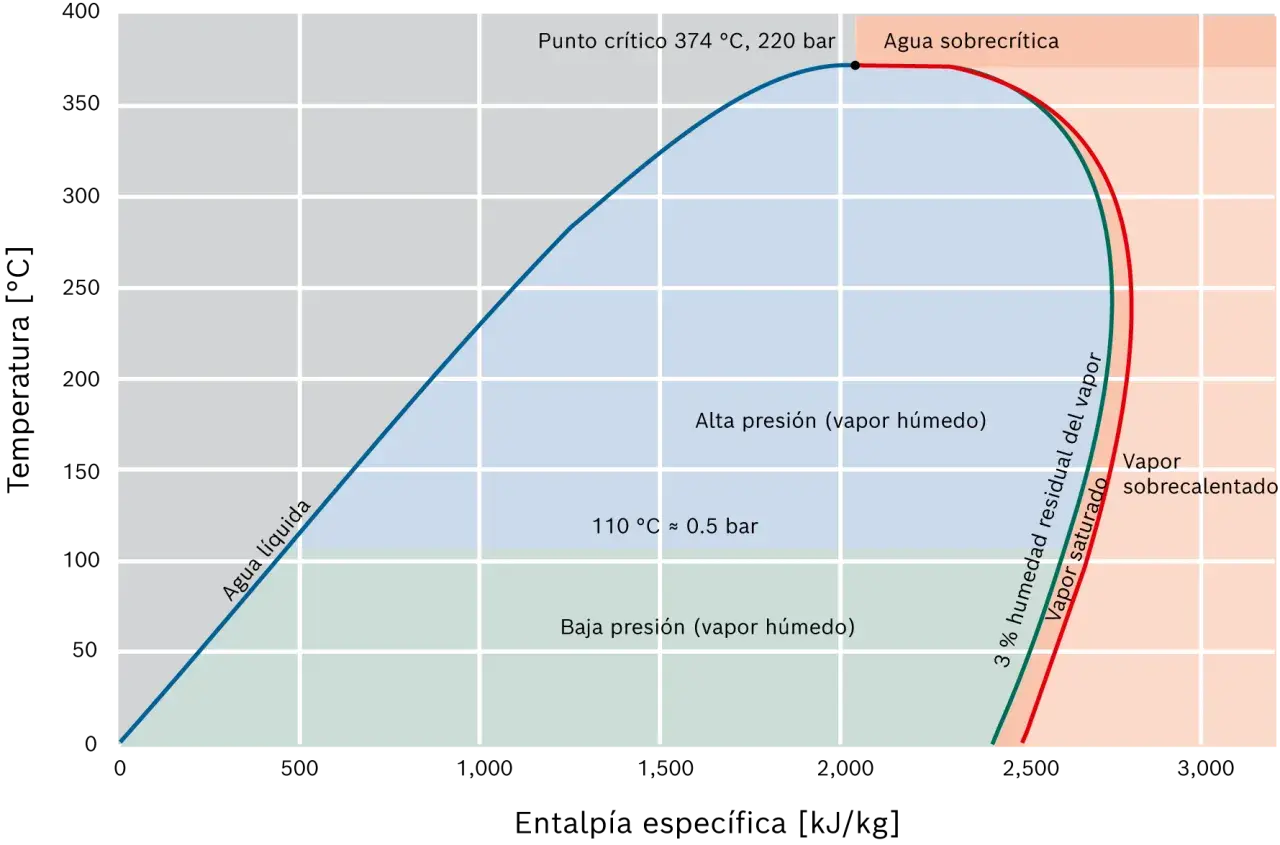

La diferencia entre vapor húmedo, saturado y sobrecalentado
La forma más sencilla de entender los estados es comparar la temperatura real con la temperatura de saturación correspondiente a la presión. La temperatura de saturación es aquella a la que el agua empieza a hervir o el vapor comienza a condensarse bajo una presión concreta.
| Estado | Relación entre presión y temperatura | Comportamiento industrial |
|---|---|---|
| Vapor húmedo | Contiene vapor y gotas de agua | Menor energía útil, erosión y riesgo de golpes de ariete |
| Vapor saturado seco | Temperatura igual a la de saturación y título cercano a 1 | Transferencia de calor predecible y buena condensación |
| Vapor sobrecalentado | Temperatura superior a la de saturación para esa presión | Menor riesgo de condensación en transporte, pero medición más exigente |
Por ejemplo, a unos 4 bar(g), la presión absoluta es aproximadamente 5 bar(a) y la saturación se sitúa cerca de 152 °C. Si el sensor mide 152 °C, el vapor puede estar saturado; si registra 180 °C en el mismo punto, hablamos de unos 28 °C de sobrecalentamiento.
El valor de la presión manométrica no sirve directamente para consultar tablas termodinámicas. Este es uno de los errores que más veces encuentro: se utiliza 4 bar(g) como si fueran 4 bar(a), y el resultado altera la temperatura de saturación, la densidad y el cálculo de caudal.
Para una batería de calefacción o un intercambiador, el vapor saturado suele ser muy interesante porque condensa a temperatura casi constante y libera su calor latente de forma eficiente. En cambio, un exceso de sobrecalentamiento primero debe eliminarse antes de que comience la condensación, por lo que puede ralentizar la transferencia térmica.
Cómo medir el estado del vapor sin engañarse
La medición depende del estado que se quiera conocer. Para vapor saturado, la presión y la temperatura están relacionadas, de modo que una de las dos variables puede servir para estimar la otra. Para vapor sobrecalentado, hacen falta las dos mediciones porque la temperatura ya no queda fijada únicamente por la presión.
Presión y temperatura en el mismo punto
El primer control consiste en instalar un manómetro o transmisor de presión y un sensor de temperatura próximos al punto de consumo. Si se colocan demasiado lejos, la pérdida de carga y las pérdidas térmicas pueden hacer que los datos describan estados distintos.
La comparación práctica es sencilla. Se calcula la temperatura de saturación con tablas o con un sistema basado en IAPWS-IF97 y se compara con la temperatura medida. Una diferencia positiva estable indica sobrecalentamiento; una temperatura inferior puede apuntar a vapor húmedo, mala ubicación del sensor o un problema de calibración.
Medición del título de vapor
La temperatura por sí sola no permite saber si un vapor saturado tiene un título de 0,90 o de 0,99, porque ambas fases pueden encontrarse a la misma temperatura y presión. Para conocer la humedad real se utilizan calorímetros de estrangulamiento, calorímetros de separación o ensayos de calidad de vapor.
En instalaciones críticas, el ensayo debe realizarse en condiciones representativas de carga. Medir únicamente durante una parada o con un consumo muy bajo puede ocultar el arrastre de agua que aparece cuando la demanda aumenta.
Lee también: ¿Qué significa PSI? Conversión a bar y presión absoluta
Medición del caudal másico
Un caudalímetro no siempre mide directamente kilogramos de vapor. Muchos instrumentos detectan velocidad o caudal volumétrico y necesitan una compensación de densidad para convertir el resultado en kg/h.
En vapor saturado, la densidad puede obtenerse a partir de la presión o la temperatura. En vapor sobrecalentado, se necesitan ambas variables. Los caudalímetros tipo vórtex, de área variable o de presión diferencial pueden funcionar correctamente, pero solo si están bien dimensionados y configurados para el estado real del fluido.
Qué problemas causa la humedad en una red industrial
El agua líquida arrastrada ocupa una parte de la tubería y reduce la energía disponible por kilogramo de vapor. En la práctica, el proceso puede tardar más en alcanzar temperatura, consumir más combustible y ofrecer resultados irregulares entre lotes.
El riesgo mecánico tampoco es menor. Las gotas a alta velocidad pueden provocar erosión en válvulas, codos y álabes, mientras que la acumulación de condensado favorece los golpes de ariete cuando una bolsa de agua es impulsada por el vapor.
Los síntomas habituales suelen aparecer juntos:
- vibraciones o golpes en la tubería;
- temperatura inestable en el equipo consumidor;
- fallos repetidos en purgadores;
- caudal inferior al calculado;
- corrosión, suciedad o depósitos en las superficies de intercambio.
Una observación que considero especialmente útil es no confundir sequedad con pureza. Un vapor puede no contener gotas visibles y, aun así, transportar gases no condensables, óxido, partículas o sustancias procedentes del tratamiento del agua. En procesos alimentarios, farmacéuticos o de contacto directo, la calidad química debe verificarse por separado.
Qué revisar antes de ajustar la caldera o el control
Subir la presión o la temperatura no debería ser la primera reacción ante un vapor que llega húmedo. A menudo el problema está en la distribución, el drenaje o el aislamiento, no en la generación.
- Confirmar las unidades. Separar siempre bar(g) de bar(a) y comprobar que los sensores muestran °C reales.
- Revisar la separación de condensado. Un separador correctamente instalado puede retirar gotas antes de que entren en el equipo.
- Comprobar los purgadores. Un purgador bloqueado acumula agua; uno que pierde vapor aumenta el consumo.
- Inspeccionar pendientes y bolsillos. Las tuberías deben favorecer el retorno del condensado y evitar puntos bajos sin drenaje.
- Verificar el aislamiento. Una línea fría condensa vapor antes de que llegue al consumidor.
- Comparar datos en carga alta y baja. Los defectos que no aparecen en vacío suelen hacerse visibles durante la producción.
También conviene revisar la distancia entre el punto de medición y el equipo. Una lectura correcta junto a la caldera no demuestra que el vapor llegue en el mismo estado a una válvula de control situada decenas de metros más adelante.
En mi experiencia, el diagnóstico mejora mucho cuando se registran durante varios días presión, temperatura, caudal y estado de los purgadores. Una fotografía aislada puede parecer normal; una tendencia muestra si la humedad aparece al arrancar, durante los picos de demanda o después de una regulación de presión.
La decisión correcta empieza con una pareja de datos
Para identificar el estado del vapor no basta con preguntar si está seco. Hay que saber si se habla de título de vapor saturado o de grados de sobrecalentamiento, porque son magnitudes diferentes y requieren métodos de medición distintos.
Como punto de partida, mediría presión absoluta, temperatura y caudal en el punto de uso, y después confirmaría la humedad con un ensayo específico cuando el proceso sea sensible. Esa combinación permite decidir si hace falta mejorar el drenaje, instalar un separador, recalibrar la instrumentación o modificar las condiciones de generación, evitando ajustes costosos basados solo en una lectura aislada.
