Cuando una ficha técnica indica un caudal volumétrico, una cifra aislada puede llevar a decisiones equivocadas. No significa lo mismo m³/h de agua que Nm³/h de aire, y tampoco se interpreta igual un caudal medido a presión atmosférica que otro medido dentro de una tubería presurizada. Aquí explico las unidades más habituales, sus conversiones, el efecto de la temperatura y la presión, además de los errores que conviene evitar en instalaciones industriales.
Las claves para interpretar cualquier caudal volumétrico
- La unidad del SI es el metro cúbico por segundo, aunque en industria se usan más m³/h, l/min y l/s.
- 1 m³/h equivale a 16,67 l/min y a 0,2778 l/s.
- En gases, hay que distinguir entre caudal real, FAD, Nm³/h y Sm³/h.
- Las conversiones de aire requieren presión absoluta y temperatura en kelvin.
- Para seleccionar un equipo hacen falta fluido, rango de trabajo, presión, temperatura y condiciones de referencia.
Qué mide exactamente el caudal volumétrico
El caudal volumétrico, representado normalmente por la letra Q, indica qué volumen de fluido atraviesa una sección durante un periodo determinado. La relación básica es sencilla: Q = V / t, donde V es el volumen y t el tiempo.
En una tubería también puede calcularse a partir de la sección y la velocidad media del fluido mediante Q = A × v. Esto explica por qué, manteniendo el mismo caudal, la velocidad aumenta cuando se reduce el diámetro interior. El resultado puede ser más ruido, mayores pérdidas de carga y un consumo energético superior.
Yo prefiero separar desde el principio tres conceptos que suelen mezclarse. El caudal volumétrico expresa volumen por unidad de tiempo, el caudal másico expresa masa por unidad de tiempo, como kg/h, y la velocidad indica cuánto avanza el fluido, normalmente en m/s. Un compresor puede entregar el mismo caudal másico de aire en dos puntos, pero el volumen ocupado cambia con la presión y la temperatura.
Las unidades más utilizadas en agua, aire y procesos industriales
La unidad del Sistema Internacional es el m³/s. Resulta adecuada para grandes instalaciones hidráulicas, canales o cálculos científicos, pero suele ser poco cómoda en una red industrial. En España, las fichas de bombas, contadores y sistemas de tratamiento suelen emplear m³/h, mientras que los pequeños instrumentos neumáticos se expresan con frecuencia en l/min.
| Unidad | Equivalencia | Uso habitual |
|---|---|---|
| m³/s | Unidad del SI | Hidráulica, ingeniería y grandes caudales |
| m³/h | 1.000 l/h | Bombas, agua industrial, climatización y compresores |
| l/s | 3,6 m³/h | Agua, riego y redes de tamaño medio |
| l/min | 0,06 m³/h | Neumática, dosificación y pequeños circuitos |
| CFM | Aproximadamente 28,32 l/min | Catálogos de aire comprimido de origen anglosajón |
Las conversiones más prácticas son estas. 1 m³/h = 16,67 l/min = 0,2778 l/s. Por tanto, una bomba de 12 m³/h mueve aproximadamente 200 l/min. En sentido contrario, un consumo neumático de 150 l/min equivale a 9 m³/h.
El CFM exige un poco más de cuidado. Como conversión puramente volumétrica, 1 CFM equivale aproximadamente a 1,70 m³/h. Sin embargo, en aire comprimido la cifra puede estar referenciada a condiciones estándar concretas, así que convertir solo la unidad sin revisar la temperatura y la presión de referencia puede producir una comparación incorrecta.
Cómo elegir una unidad cómoda para trabajar
Para una red de agua industrial suelo recomendar m³/h porque permite relacionar fácilmente el caudal con la capacidad de una bomba, un depósito o un circuito de refrigeración. En neumática, l/min funciona bien para válvulas y actuadores pequeños, mientras que m³/min o Nm³/h resulta más práctico para compresores y consumos de planta.
La regla útil es mantener una unidad común en todo el cálculo. Si el consumo de cada máquina está en l/min y el compresor aparece en m³/min, hay que convertir antes de sumar. Mezclar cifras aparentemente similares es una de las formas más rápidas de sobredimensionar o quedarse corto.
Por qué el aire comprimido necesita una referencia de presión y temperatura
En líquidos, que apenas se comprimen, un caudal de 10 m³/h suele ser una magnitud bastante directa. En gases no ocurre lo mismo. El aire cambia de volumen cuando cambia su presión o su temperatura, por lo que 10 m³/h a 1 bar no representan la misma cantidad de aire que 10 m³/h a 8 bar.
Por eso aparecen expresiones como caudal real, caudal normalizado, FAD, Nm³/h y Sm³/h. Todas describen un volumen equivalente, pero no necesariamente bajo las mismas condiciones. La letra N suele indicar condiciones normales, aunque la definición exacta puede variar entre fabricantes y sectores.
Caudal real
El caudal real es el volumen que ocupa el gas en el punto donde se mide. Si un caudalímetro instalado en una tubería indica 5 m³/min a 7 bar de presión, está describiendo el volumen del aire en esas condiciones de operación. Para conocer la cantidad equivalente de aire libre hay que aplicar una corrección.
FAD en compresores
En las fichas de compresores, el FAD, siglas de Free Air Delivery, representa el aire suministrado convertido a unas condiciones de referencia de aspiración. En equipos comparados conforme a ISO 1217 se emplean habitualmente 20 °C, 1 bar absoluto y 0 % de humedad relativa, aunque siempre conviene comprobar la ficha concreta.
El FAD permite comparar dos compresores con un criterio común. No debe confundirse con el volumen que ocupa el aire en la tubería de descarga, que será mucho menor debido a la compresión. Un compresor anunciado con 100 m³/h FAD no está moviendo necesariamente 100 m³ de aire comprimido dentro de la línea cada hora.
Nm³/h y Sm³/h
El Nm³/h suele referirse a un metro cúbico normal por hora, a menudo calculado a 0 °C y 1,013 bar absolutos. El Sm³/h, por su parte, puede utilizar otra temperatura estándar, con frecuencia 15 °C o 20 °C según el fabricante y la aplicación.
No existe una interpretación universal de las letras N y S que permita ignorar la documentación. Cuando comparo medidores o compresores, anoto siempre la temperatura, la presión absoluta y la humedad utilizadas. Ese pequeño hábito evita muchos errores en compras y en auditorías energéticas.
Cómo convertir el caudal de un gas sin caer en errores
Para la mayoría de los cálculos preliminares se puede utilizar la ley de los gases ideales. La relación entre dos estados del mismo gas es:
Q₂ = Q₁ × (p₁ / p₂) × (T₂ / T₁)
Las presiones deben expresarse en bar absolutos, no en bar relativos, y las temperaturas deben convertirse a kelvin mediante K = °C + 273,15. En cálculos de mayor precisión también hay que considerar el factor de compresibilidad, la humedad y la composición del gas.
Ejemplo de conversión de Nm³/h a caudal real
Imaginemos un flujo de 100 Nm³/h que circula por una tubería a 7 bar manométricos y 20 °C. La presión absoluta aproximada es 8,013 bar. Tomando como referencia 0 °C y 1,013 bar absolutos, el caudal real aproximado sería:
Q real = 100 × (1,013 / 8,013) × (293,15 / 273,15) ≈ 13,6 m³/h
El valor es orientativo porque el comportamiento real del aire puede requerir el factor de compresibilidad y porque el instrumento puede utilizar otra referencia. Aun así, muestra algo importante: el mismo aire ocupa mucho menos volumen cuando está presurizado.
Lee también: Energía térmica - Qué es y cómo medirla sin errores
El error de usar bar(g) en la fórmula
La presión indicada por un manómetro suele ser relativa, bar(g). Para utilizarla en una ecuación de gases hay que sumar aproximadamente la presión atmosférica. Así, 7 bar(g) equivalen aproximadamente a 8 bar(a) al nivel del mar.
Usar directamente 7 en lugar de 8 puede generar una desviación relevante. En instalaciones situadas a gran altitud, la presión atmosférica es menor y la conversión debe ajustarse a las condiciones locales.
Qué instrumento conviene para medir cada fluido
La unidad elegida no garantiza una buena medición. El resultado depende de la tecnología del caudalímetro, de su instalación y de que el equipo trabaje dentro de su rango recomendado. Un instrumento que mide bien cerca del 70 % de su escala puede comportarse peor cuando se utiliza casi al mínimo.
| Fluido o aplicación | Tecnologías habituales | Punto crítico |
|---|---|---|
| Agua limpia | Electromagnético, ultrasónico, turbina | Conductividad, tramo recto y pérdidas de carga |
| Agua con partículas | Electromagnético o ultrasónico | Evitar elementos móviles que puedan atascarse |
| Aire comprimido | Térmico, diferencial de presión, vórtex o ultrasónico | Definir FAD, caudal real o condiciones normalizadas |
| Vapor y gases de proceso | Vórtex, placa de orificio o másico | Presión, temperatura, densidad y condensación |
| Dosificación pequeña | Rotámetro, engranajes ovales o másico | Viscosidad, pulsaciones y rango mínimo |
Para agua conductiva y relativamente limpia, un caudalímetro electromagnético suele ser una solución robusta porque no introduce piezas móviles en el paso. En cambio, no funciona con cualquier fluido: necesita una conductividad mínima definida por el fabricante.

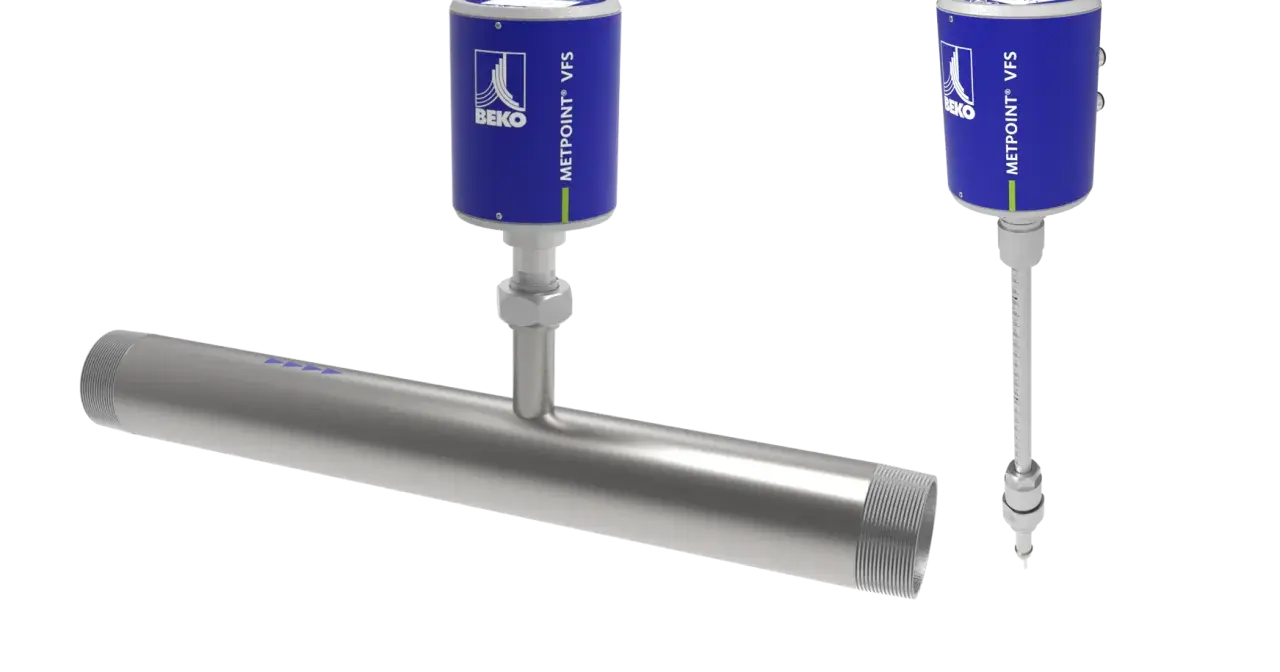

En aire comprimido, los medidores térmicos son habituales porque pueden indicar directamente un caudal másico o un volumen normalizado. Mi recomendación es revisar siempre qué condiciones de referencia aparecen en el display y en el certificado de calibración, no solo la unidad grande que aparece en la pantalla.
Cómo usar el caudal para dimensionar una instalación
Un caudal correcto empieza con una demanda correctamente descrita. Antes de escoger una bomba, un compresor o una tubería, yo reuniría al menos estos datos:
- Fluido y, si es un gas, composición y humedad.
- Caudal mínimo, nominal y máximo.
- Presión de entrada y salida, indicando si es absoluta o manométrica.
- Temperatura de trabajo y posibles variaciones.
- Diámetro, longitud y accesorios de la tubería.
- Condiciones de referencia si se trata de Nm³/h, Sm³/h o FAD.
En una red de aire comprimido no basta con sumar los consumos nominales de todas las máquinas. Hay que distinguir entre consumo continuo e intermitente, simultaneidad, ciclos de trabajo, fugas y ampliaciones previstas. Un margen del 10 al 15 % puede tener sentido en una instalación estable y bien medida, pero no debe utilizarse para ocultar una demanda desconocida o una red con fugas.
La presión tampoco sustituye al caudal. Un actuador puede recibir 6 bar y moverse lentamente si la tubería, el filtro o la válvula limitan el flujo. En la práctica, muchas incidencias atribuidas al compresor nacen de filtros saturados, racores pequeños o pérdidas de carga excesivas.
En circuitos de agua ocurre algo parecido. Una bomba seleccionada solo por su caudal máximo puede no alcanzar la presión necesaria cuando aumenta la resistencia de la instalación. El punto de funcionamiento real surge de la combinación entre caudal y altura manométrica, no de una cifra aislada del catálogo.
Los errores más frecuentes al leer una ficha técnica
El primer error es comparar unidades sin igualarlas. m³/h, l/min y CFM pueden convertirse, pero solo después de confirmar que describen el mismo fluido y las mismas condiciones de referencia.
El segundo consiste en tratar Nm³/h como si fuera un caudal real. En gases, la referencia es parte de la magnitud. Si una oferta no indica la temperatura y la presión de referencia, yo pediría esa información antes de comparar precios o rendimientos.
También es habitual confundir capacidad de aspiración con aire efectivamente entregado. En un compresor hay que comprobar si el dato corresponde a desplazamiento teórico, aire libre suministrado, caudal a la salida o rendimiento medido bajo una norma concreta.
Otro fallo aparece durante la medición. Instalar un caudalímetro justo después de un codo, una válvula parcialmente cerrada o una reducción brusca puede crear turbulencias y alterar la lectura. El fabricante suele especificar tramos rectos de entrada y salida, y respetarlos importa tanto como elegir la tecnología adecuada.
Por último, no conviene utilizar un único valor instantáneo para decidir el tamaño de un equipo. Una campaña de medición que registre mínimos, picos y duración de los ciclos ofrece una imagen mucho más útil. En aire comprimido, además, medir durante periodos sin producción ayuda a detectar fugas que de otro modo pasan desapercibidas.
La comprobación que evita comprar un equipo equivocado
Antes de aceptar una especificación de caudal, compruebo cuatro cosas: la unidad, el punto de medición, las condiciones de referencia y el rango de operación. Si falta uno de esos datos, la cifra puede parecer precisa y aun así no servir para comparar.
Para agua, normalmente bastará con convertir entre m³/h, l/min y l/s y verificar la presión disponible. Para aire comprimido, hay que añadir la distinción entre caudal real, FAD y volumen normalizado, además del uso de presión absoluta y temperatura en kelvin.
Con ese criterio, las unidades dejan de ser una formalidad de catálogo y se convierten en una herramienta para elegir mejor tuberías, bombas, compresores, filtros y medidores. En mantenimiento industrial, una conversión bien hecha suele prevenir más problemas que un equipo sobredimensionado.
