La presión en servicio de un equipo parece un dato simple, pero en campo suele ser la diferencia entre una instalación estable y una cadena de fallos pequeños que terminan costando dinero. En esta guía explico qué significa realmente la presión de trabajo, cómo medirla sin confundir la lectura y por qué la temperatura cambia tanto el resultado en aire, agua o vapor. También aterrizo el tema en mantenimiento industrial para que puedas comparar equipos, elegir instrumentación con criterio y evitar errores de interpretación.
Lo esencial para interpretar una línea presurizada sin equivocarte
- La presión real de servicio no es lo mismo que la presión de diseño ni que la máxima admisible.
- Medir en presión manométrica o absoluta cambia por completo la interpretación de la lectura.
- La temperatura influye de forma directa en gases y en circuitos cerrados con agua o vapor.
- El instrumento correcto necesita rango, compatibilidad química, margen frente a picos y calibración trazable.
- Un error pequeño de lectura puede traducirse en consumo extra, disparos falsos o desgaste prematuro.
- En España, la seguridad y la documentación de equipos a presión importan tanto como el valor que marca el manómetro.
Qué significa realmente la presión de servicio
Yo separo siempre cuatro conceptos que mucha gente mezcla en una sola cifra: presión de servicio, presión de diseño, presión máxima admisible y presión nominal. La primera es la que ve el sistema durante su funcionamiento normal; la segunda es la base con la que se dimensiona el equipo; la tercera es el límite superior que no conviene superar; y la nominal, en componentes como tuberías, válvulas o bridas, es una clase comercial, no una lectura real.
| Concepto | Qué indica | Por qué importa |
|---|---|---|
| Presión de servicio | La que trabaja el sistema en condiciones normales | Sirve para operar, ajustar y controlar |
| Presión de diseño | El valor con el que se calculó la resistencia del equipo | Define el margen estructural y de seguridad |
| Presión máxima admisible | El tope autorizado por fabricante o normativa | Superarlo compromete integridad y cumplimiento |
| Presión nominal | Una categoría de rating para componentes | No debe confundirse con la presión real del proceso |
Para trabajar con unidades claras, prefiero bar y MPa antes que fórmulas ambiguas. Según el BIPM, 1 bar equivale a 0,1 MPa y a 105 Pa, una equivalencia muy útil cuando comparas fichas técnicas, manómetros y documentación de fabricante. En España, además, el marco de equipos a presión entra en juego cuando la presión máxima admisible supera 0,5 bar, así que aquí no estamos hablando de un detalle menor. Con esa base, el siguiente paso es medir bien, porque una lectura mal tomada puede parecer correcta y llevarte a una decisión equivocada.
Cómo medirla sin confundir la lectura con el ambiente
La primera trampa es sencilla: no toda lectura de presión significa lo mismo. La presión manométrica se refiere a la atmosférica, mientras que la absoluta toma como referencia el vacío; por eso un mismo equipo puede dar valores distintos según el tipo de instrumento que uses. Yo siempre verifico eso antes de sacar conclusiones, porque una línea que marca 6 bar manométricos no está en 6 bar absolutos, sino por encima de la presión del entorno.
En la práctica, hay cuatro cosas que hacen la medición más fiable:
- Tomar la lectura en un punto estable del circuito, no pegado a un codo, una válvula o la descarga de un compresor.
- Evitar pulsaciones directas con sifón, amortiguador o transmisión electrónica cuando el proceso vibra mucho.
- Registrar pico, valor medio y mínimo si el sistema tiene arranques y paradas frecuentes.
- Comprobar el cero y la calibración antes de usar el instrumento como referencia de mantenimiento.
También conviene recordar que la presión atmosférica no es fija: cambia con la meteorología y con la altitud. Eso afecta sobre todo a la interpretación de la presión manométrica y explica por qué dos instalaciones parecidas pueden dar lecturas ligeramente distintas si están en ubicaciones diferentes. Mi regla es simple: si el proceso es crítico, no me quedo con una lectura puntual; busco tendencia. La temperatura entra justo ahí, porque puede mover la presión sin que haya una avería real.
Lo que la temperatura cambia en aire, agua y vapor
La termodinámica importa porque presión, volumen y temperatura nunca se comportan de forma aislada. En un gas contenido, si la temperatura sube y el volumen apenas cambia, la presión también sube; por eso un arranque de compresor, una mala ventilación o una compresión rápida pueden elevar la lectura incluso aunque el caudal no haya cambiado. En la práctica, el problema no es solo el valor, sino el momento en que lo mides.
En aire comprimido
En una red neumática, el calor generado por la compresión y las variaciones de consumo hacen que la presión oscile. Un depósito bien dimensionado suaviza esas oscilaciones, pero no las elimina del todo. Cuando veo una instalación que trabaja “bien” en frío y luego dispara alarmas en caliente, sospecho antes de la gestión térmica que del propio manómetro.
En agua presurizada
El agua parece mucho más estable que un gas, y lo es, pero no está libre de cambios. Si el circuito está cerrado y la temperatura sube, la dilatación térmica puede empujar la presión hacia arriba, sobre todo si hay válvulas de cierre o tramos sin posibilidad de expansión. Ahí aparecen sobrepresiones silenciosas que no se ven hasta que actúa una válvula de alivio o empieza a sufrir la estanqueidad.
Lee también: Presión en bar - Guía para medir y evitar errores en planta
En vapor
Con vapor, la relación entre temperatura y presión es todavía más sensible. Una variación pequeña puede significar un cambio importante en el estado del fluido, así que no basta con mirar el número del manómetro: hay que mirar también la condición térmica del circuito. En equipos térmicos, una lectura aislada vale poco si no sé si el sistema está arrancando, estabilizado o descargando condensado.
Por eso yo trato la presión como una variable de estado, no como una cifra suelta. Cuando entiendes esa relación, la selección del instrumento deja de ser una compra por catálogo y pasa a ser una decisión técnica.
Qué instrumento y qué margen convienen de verdad

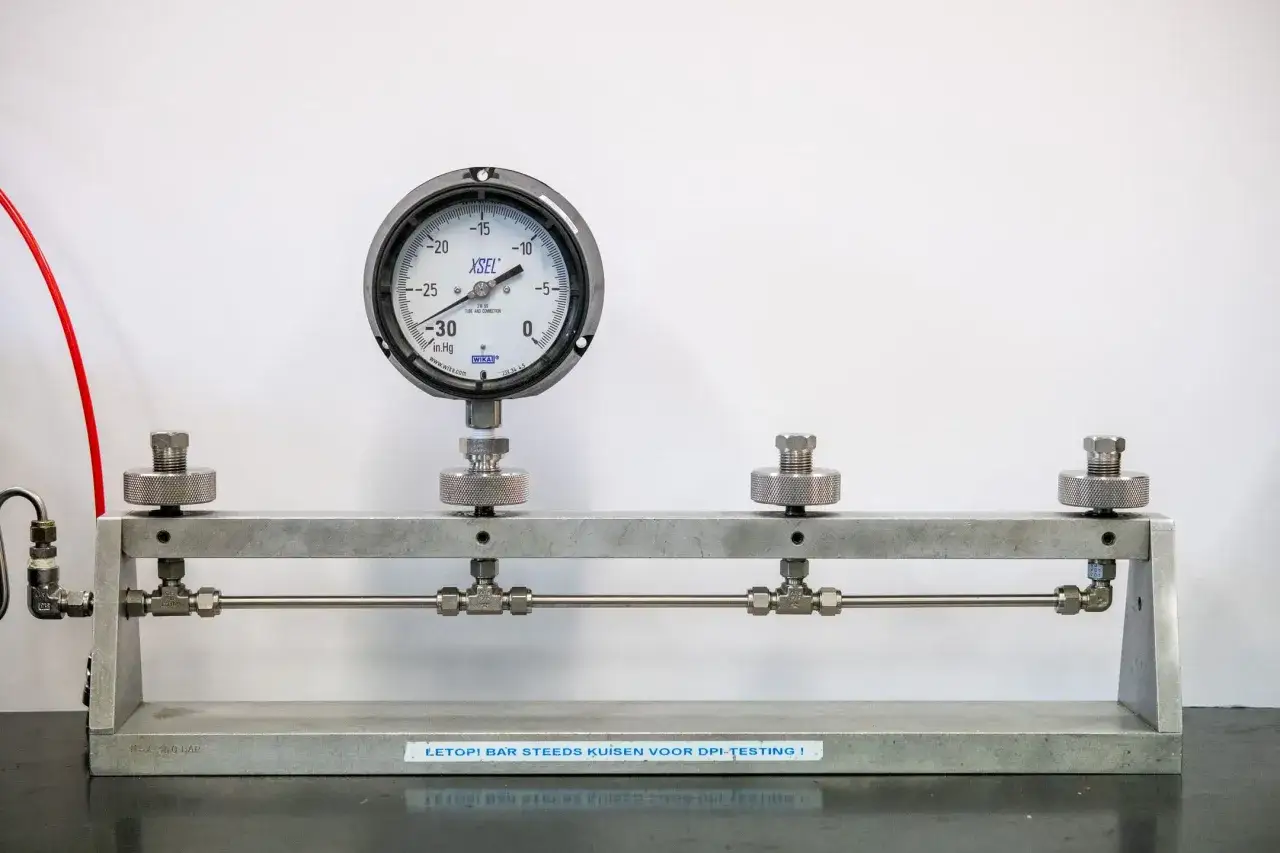

No todos los medidores sirven para lo mismo. Si solo quieres una lectura local, un manómetro de tubo Bourdon puede ser suficiente; si necesitas automatización, registro o integración con PLC, un transmisor electrónico suele dar mucho más juego; y si el fluido es sucio, viscoso o corrosivo, una separación por membrana puede evitar averías y lecturas falsas.
| Instrumento | Cuándo lo elegiría | Ventaja principal | Límite habitual |
|---|---|---|---|
| Manómetro Bourdon | Lectura local y mantenimiento básico | Robusto y simple | Menos útil para registro continuo |
| Manómetro de membrana | Fluidos sucios, viscosos o con tendencia a cristalizar | Mejor protección del elemento sensible | Más sensible al montaje incorrecto |
| Transmisor electrónico | Automatización, alarmas y trazabilidad | Salida estable y fácil de integrar | Exige alimentación, calibración y más cuidado eléctrico |
| Presión diferencial | Filtros, caudal, pérdida de carga y nivel | Permite ver diferencias, no solo presión absoluta | Necesita puntos de toma bien resueltos |
Yo suelo buscar que la presión habitual quede en la zona media de la escala, porque ahí la lectura es más cómoda y el desgaste por sobrecarga es menor. Si hay picos frecuentes, no me gusta dejar el fondo de escala justo en el límite del proceso; prefiero un margen razonable, normalmente del 20% al 30% por encima de la presión estable, y más si hay pulsaciones o arranques bruscos. En sistemas críticos, además del rango, me fijo en la resistencia a sobrepresión, la clase de exactitud y la compatibilidad del fluido con el material del sensor. Esa combinación evita que un instrumento “correcto” en papel sea inútil en planta.
Los errores que más distorsionan un diagnóstico
La mayoría de los fallos de lectura no vienen de la presión en sí, sino de cómo se interpreta. Un error del 2% parece pequeño, pero en una línea de 10 bar ya son 0,2 bar; en una de 16 bar, 0,32 bar pueden ser suficientes para cambiar el comportamiento de una válvula, alterar un ajuste o aumentar el consumo del compresor. Cuando eso se repite todos los días, el coste deja de ser teórico.
- Medir justo después del arranque y tomar ese pico como condición estable.
- Confundir presión manométrica con absoluta.
- Instalar el instrumento en una zona con vibración, golpes de ariete o pulsación intensa.
- Ignorar la temperatura del fluido o del entorno.
- Olvidar la recalibración y asumir que el cero sigue siendo correcto.
- Usar materiales incompatibles con condensados, aceites, vapor o agua tratada.
Yo también reviso algo que se pasa por alto demasiado a menudo: la trazabilidad de la lectura. Si un sistema de aire o agua muestra una deriva lenta durante semanas, no siempre hay un fallo mecánico; a veces el problema es un transmisor desajustado o un punto de toma sucio. Identificar eso a tiempo evita sustituciones innecesarias y paradas que no aportan nada. A partir de ahí, la parte normativa y documental deja de ser un trámite y pasa a ser una defensa técnica.
Qué dejar documentado para mantenimiento y cumplimiento
En una planta industrial yo no daría por cerrado un circuito presurizado sin una ficha mínima con valores y responsabilidades claras. Eso cobra aún más sentido en España, donde el Reglamento de equipos a presión aprobado por el Real Decreto 809/2021 marca el marco de seguridad y puesta en servicio para equipos con presión máxima admisible superior a 0,5 bar. La cuestión no es solo cumplir, sino poder demostrar que el sistema trabaja dentro de límites conocidos.
- Presión normal de operación y presión máxima admisible.
- Temperatura de trabajo y rango habitual del fluido.
- Punto exacto de toma de presión y tipo de instrumento instalado.
- Fecha de calibración y fecha prevista de revisión.
- Valor de alarma, valor de paro y ajuste de la válvula de seguridad o alivio.
- Materiales en contacto con el fluido y compatibilidad con condensados o aditivos.
En mantenimiento, yo prefiero revisar estos datos cada vez que cambian las condiciones de proceso, no solo en la parada anual. Un pequeño aumento de caudal, un cambio de temperatura o una sustitución de válvula puede alterar la presión real más de lo que parece. Si la documentación está al día, el diagnóstico es rápido; si no lo está, todo se vuelve discusión y prueba-error.
La revisión final que yo haría antes de dar por estable una instalación
Antes de cerrar un parte, yo compruebo cuatro cosas: que la presión real coincide con la esperada, que el margen frente al límite sigue siendo razonable, que la temperatura no está empujando la lectura hacia arriba y que el instrumento está midiendo donde debe. Si una de esas piezas falla, el sistema puede seguir funcionando un rato, pero no diría que está bien controlado.
Para aire comprimido, agua presurizada o vapor, ese orden de comprobación ahorra más tiempo que cualquier corrección improvisada. Si tienes que priorizar, empieza por la lectura, sigue por la temperatura y termina por el ajuste de seguridad; así reduces errores y evitas que una simple cifra se convierta en una parada no planificada.
