El ciclo de trabajo conecta el tiempo de activación con el comportamiento real del equipo
- Fórmula: ciclo de trabajo = tiempo activo / periodo total × 100.
- Un 25 % significa que la señal está activa durante una cuarta parte de cada ciclo.
- La frecuencia indica cuántos ciclos ocurren, mientras que el porcentaje muestra cuánto dura el estado activo.
- Un valor alto suele aumentar la potencia media y la carga térmica, aunque depende de la tensión, la corriente y la carga.
- El osciloscopio es la herramienta más fiable para comprobar el tiempo activo, el periodo y la estabilidad de la señal.
Qué significa realmente el ciclo de trabajo
El ciclo de trabajo es la relación entre el tiempo durante el que una señal está activa y la duración total de un ciclo. En una señal cuadrada o PWM, el tiempo activo suele corresponder al nivel alto, mientras que el resto del periodo representa el tiempo de apagado.
La fórmula es sencilla:
D = ton / T × 100
En ella, ton es el tiempo de encendido y T es el periodo completo, es decir, la suma del tiempo activo y el tiempo inactivo. El resultado se expresa normalmente en porcentaje y siempre se sitúa entre 0 % y 100 %.
Por ejemplo, una válvula controlada por PWM que permanece abierta durante 4 milisegundos dentro de un ciclo de 10 milisegundos tiene un ciclo de trabajo del 40 %. No significa que funcione al 40 % de su tensión, sino que recibe la señal durante el 40 % del tiempo de cada repetición.
| Tiempo activo | Periodo total | Ciclo de trabajo | Interpretación |
|---|---|---|---|
| 2 ms | 10 ms | 20 % | Activo una quinta parte del ciclo |
| 5 ms | 10 ms | 50 % | Mismo tiempo encendido y apagado |
| 8 ms | 10 ms | 80 % | Permanece activo la mayor parte del ciclo |
Cómo se relacionan el ciclo de trabajo y la frecuencia
La frecuencia y el ciclo de trabajo describen aspectos diferentes de la misma señal. La frecuencia indica cuántas veces se repite el ciclo por segundo, mientras que el ciclo de trabajo muestra qué proporción de cada repetición permanece activa.
El periodo se obtiene a partir de la frecuencia mediante la relación T = 1 / f. Si una señal PWM trabaja a 1 kHz, su periodo es de 1 milisegundo. Con un valor del 30 %, el tiempo activo será de 0,3 milisegundos y el tiempo inactivo de 0,7 milisegundos.
Esta distinción evita un error bastante común. Una señal de 10 kHz con un 20 % y otra de 100 Hz con el mismo 20 % tienen el mismo porcentaje de activación, pero los tiempos absolutos son muy distintos. En una electroválvula, un motor o un calentador, esa diferencia puede cambiar por completo la respuesta del sistema.
El efecto sobre la tensión y la potencia media
En una carga que responde de forma relativamente lineal, una señal PWM puede producir una tensión media aproximada de Vmedia = D × Vmáxima, usando el ciclo de trabajo en formato decimal. Una señal de 24 V con un 50 % genera una tensión media ideal cercana a 12 V, aunque la carga no siempre se comporta como una resistencia sencilla.
La potencia media también depende del tipo de carga. En una resistencia, reducir el porcentaje suele reducir la potencia de forma aproximadamente proporcional. En un motor, una válvula o un convertidor, influyen además la inductancia, la inercia, la frecuencia de conmutación y las pérdidas internas. Por eso yo no usaría el porcentaje como único criterio para estimar el consumo o la temperatura.

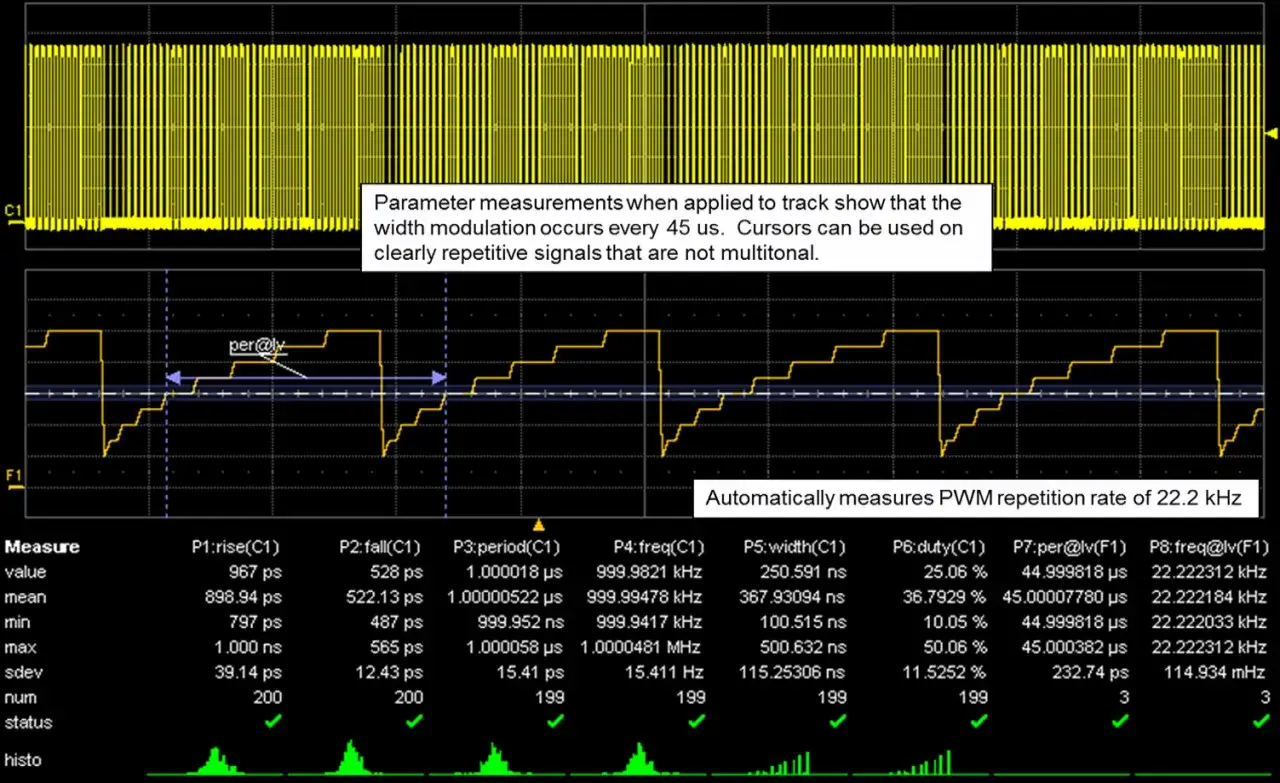

Cómo medirlo correctamente con un osciloscopio
Para comprobar una señal real, el osciloscopio suele ser la opción más clara porque permite observar los flancos, el periodo y cualquier irregularidad. Muchos equipos muestran directamente frecuencia, periodo, anchura de pulso y porcentaje de activación, pero conviene saber qué está midiendo el instrumento.
- Conecta la sonda entre la señal y la referencia de masa adecuada.
- Configura una escala de tiempo que permita ver al menos dos o tres periodos completos.
- Ajusta el nivel de disparo cerca de la mitad de la amplitud de la señal.
- Mide el tiempo entre el flanco de subida y el flanco de bajada para obtener el tiempo activo.
- Mide la distancia temporal entre dos flancos equivalentes para obtener el periodo.
- Calcula la relación o activa la medición automática del instrumento.
Si la señal es de 24 V, habitual en automatización, hay que verificar que la sonda y el osciloscopio soporten esa tensión. En circuitos conectados directamente a red eléctrica no se debe utilizar una sonda convencional sin las medidas de seguridad y el aislamiento apropiados. Un error de conexión puede dañar el equipo y crear un riesgo serio.
En señales rápidas, la calidad de la medición depende del ancho de banda, la compensación de la sonda y la conexión de masa. Un cable de masa demasiado largo puede introducir oscilaciones y hacer que el tiempo activo parezca distinto. Para una comprobación fiable, yo compararía la lectura automática con la medición manual de varios ciclos.
| Herramienta | Qué permite comprobar | Limitación principal |
|---|---|---|

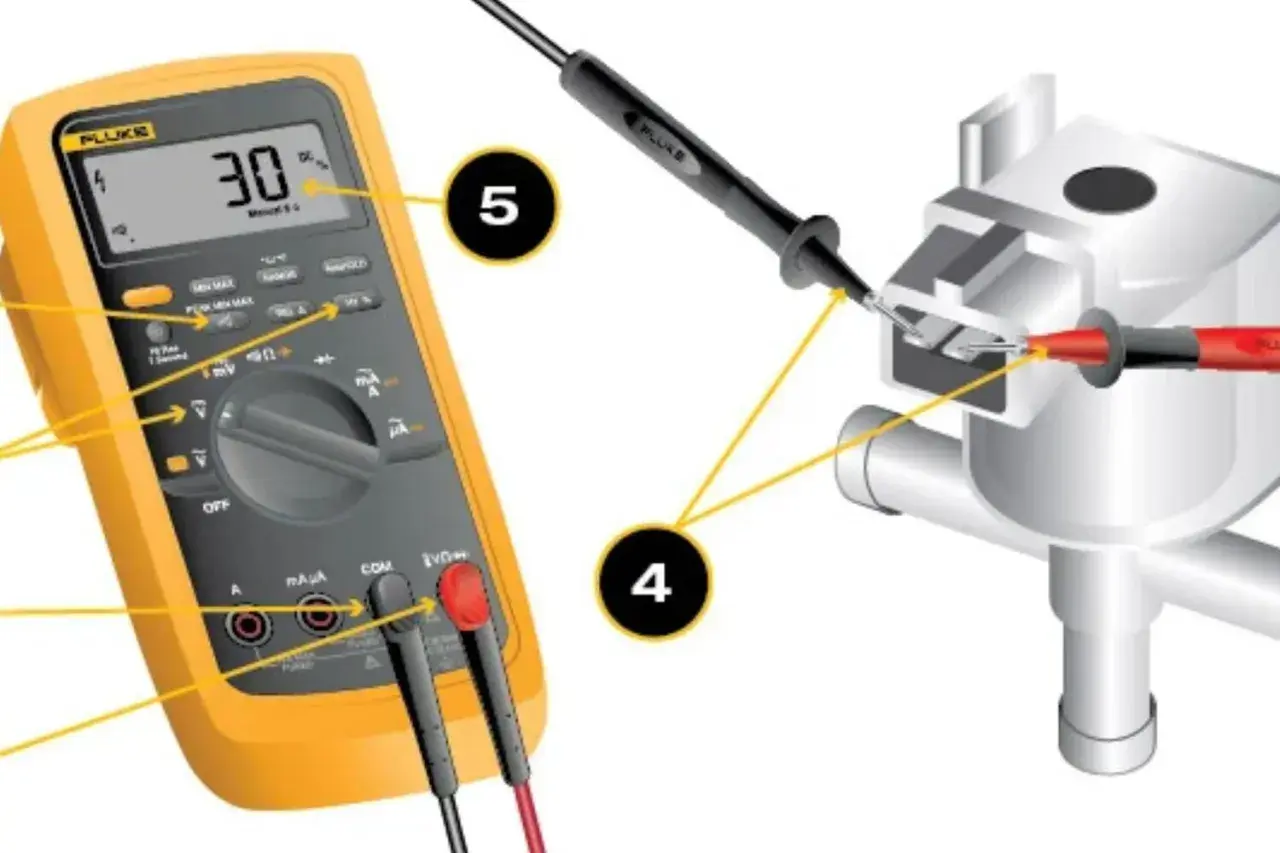

| Multímetro | Tensión o corriente media | No siempre muestra la forma real de la señal |
| Contador de frecuencia | Frecuencia y, en algunos modelos, porcentaje activo | Ofrece menos información sobre los flancos |
| Osciloscopio | Periodo, tiempos, amplitud, ruido y distorsión | Requiere configuración y conexión correctas |
| PLC o módulo de entrada rápida | Supervisión continua en la instalación | Su precisión depende del tiempo de muestreo y del hardware |
Qué relación tiene con la temperatura y la termodinámica
En termodinámica, el ciclo de trabajo sirve para describir cuánto tiempo entrega energía una fuente de calor o cuánto tiempo trabaja un actuador dentro de un intervalo. Un calentador activado durante el 70 % del tiempo aporta más energía media que el mismo calentador funcionando al 30 %, siempre que la tensión y la potencia instantánea sean iguales.
La temperatura no cambia de forma instantánea porque los materiales tienen inercia térmica. Esta propiedad hace que un componente tarde en calentarse y en enfriarse. Por eso una PWM rápida puede producir una temperatura relativamente estable, mientras que una conmutación lenta puede generar oscilaciones térmicas perceptibles.
En una bobina, un motor o un transistor, un porcentaje elevado aumenta normalmente el calentamiento medio. Sin embargo, no basta con decir que un 50 % es seguro o que un 80 % es excesivo. Hay que considerar la corriente, la resistencia eléctrica, la ventilación, la temperatura ambiente y el tiempo durante el que se mantiene la condición.
El caso de los equipos de aire comprimido
En compresores y equipos neumáticos, la expresión también puede referirse al porcentaje de tiempo que el equipo está cargando frente al tiempo total de operación. Un compresor que funciona 6 minutos y permanece descargado o parado durante 4 minutos tiene un valor aproximado del 60 % en ese intervalo.
Este dato ayuda a detectar una demanda excesiva, fugas o un depósito mal dimensionado, pero no sustituye a una medición de caudal y presión. Un compresor puede tener un ciclo moderado y aun así trabajar fuera de su zona recomendada si la presión de descarga es demasiado alta o la refrigeración es deficiente.
Mi recomendación es registrar el tiempo de carga durante varias horas, especialmente en los periodos de mayor consumo. Una lectura aislada puede coincidir con un arranque, una purga automática o una operación excepcional y llevar a una conclusión equivocada.
Aplicaciones prácticas en automatización industrial
El control por modulación de ancho de pulso se utiliza para regular potencia sin mantener la carga permanentemente conectada. Es habitual en ventiladores, bombas pequeñas, electroválvulas, iluminación LED, resistencias y motores de corriente continua.
Ventiladores y control térmico
En un ventilador PWM, aumentar el porcentaje suele elevar la velocidad, pero la relación no siempre es perfectamente lineal. La presión del sistema, la resistencia del filtro y el punto de trabajo del ventilador cambian el resultado. Un 50 % de señal no garantiza exactamente la mitad del caudal.
Electroválvulas y actuadores
Una electroválvula puede necesitar un impulso inicial alto para abrirse y después un porcentaje menor para mantenerse activada. Esta estrategia, conocida como corriente de mantenimiento, reduce el calentamiento de la bobina en aplicaciones de activación prolongada. No debe aplicarse sin confirmar que el fabricante permite ese modo de control.
Motores y bombas
En un motor, el porcentaje influye en la tensión media y en el par disponible, pero la frecuencia PWM también afecta al ruido acústico y a las pérdidas. Una frecuencia demasiado baja puede producir vibraciones, mientras que una demasiado alta puede aumentar las pérdidas de conmutación del controlador.
Lee también: Transferencia de Calor - Diagnostica fallos y ahorra energía
Calentadores y control de temperatura
En una resistencia calefactora, variar el tiempo activo permite ajustar la potencia media. El sistema responderá mejor si el periodo de conmutación se adapta a la inercia térmica. Para un calentador lento, conmutar cada pocos milisegundos no suele aportar una ventaja práctica y puede aumentar el desgaste del relé o del contactor.
Errores habituales al interpretar el porcentaje
El primer error consiste en confundir el ciclo de trabajo con la frecuencia. Una señal puede tener un 10 % de activación a 100 Hz o a 20 kHz. El porcentaje es idéntico, pero la respuesta mecánica, eléctrica y térmica puede ser completamente diferente.
Otro fallo frecuente es asumir que el valor medido en el controlador coincide con el valor que llega a la carga. Los tiempos muertos, los retardos de conmutación, los filtros y la saturación del actuador pueden modificar la señal. Yo comprobaría siempre el punto de salida real cuando el comportamiento del equipo no coincide con la configuración.
- Medir en el punto equivocado, por ejemplo en la salida lógica y no en los bornes del actuador.
- Ignorar los flancos, que pueden estar deformados por una carga inductiva o por un cableado deficiente.
- Usar un promedio como si fuera una PWM, especialmente con un multímetro que no muestra la señal instantánea.
- Superar la corriente admisible de una salida de PLC o de un transistor de conmutación.
- Aplicar un porcentaje alto durante demasiado tiempo sin comprobar la disipación térmica.
También hay que diferenciar entre modo continuo y modo intermitente. Un componente diseñado para trabajar durante ciclos cortos puede sobrecalentarse si se mantiene con un porcentaje moderado durante horas. La ficha técnica y la temperatura real deben tener más peso que una regla general.
Cómo elegir un valor adecuado para una instalación
El valor correcto depende del resultado que se quiere obtener. Para empezar, hay que fijar la tensión, la corriente, la frecuencia, el tiempo máximo de funcionamiento y la temperatura ambiente. Después conviene observar la respuesta de la carga y no limitarse a copiar un porcentaje utilizado en otra máquina.
En una instalación industrial, yo seguiría este orden:
- Definir la variable que se desea controlar, como velocidad, caudal, presión o temperatura.
- Comprobar el rango de funcionamiento permitido por el actuador.
- Elegir una frecuencia compatible con el controlador y la carga.
- Comenzar con un porcentaje conservador y aumentar gradualmente.
- Medir la respuesta real y la temperatura después de un periodo representativo.
- Registrar los valores mínimos y máximos para detectar deriva o fallos.
En control térmico, una sonda lenta puede hacer que el sistema parezca estable aunque existan picos de temperatura. En neumática, una presión estable puede ocultar fugas si el compresor compensa continuamente la pérdida. El ciclo de trabajo es muy útil, pero gana valor cuando se combina con temperatura, corriente, presión y caudal.
Una lectura temporal evita decisiones equivocadas
El ciclo de trabajo no es solo un porcentaje mostrado por un PLC u osciloscopio. Es una forma rápida de relacionar el tiempo de activación con la energía entregada, el desgaste y la temperatura que soportará un equipo.
Para interpretarlo bien, separo siempre tres preguntas: cuánto dura cada ciclo, cuánto tiempo permanece activa la señal y qué ocurre físicamente en la carga. Cuando esas tres respuestas coinciden con las condiciones del fabricante, la medición deja de ser un dato aislado y se convierte en una herramienta práctica de mantenimiento y diagnóstico.
