Cuando una herramienta neumática pierde fuerza o un compresor parece trabajar sin descanso, casi siempre conviene mirar un dato antes que cambiar equipos: el caudal de aire. En este artículo explico qué representa, cómo se relaciona con la presión y la temperatura, qué unidades se utilizan y cómo medirlo en una instalación industrial sin caer en errores habituales.
La medición correcta empieza por comparar el mismo tipo de caudal
- Caudal volumétrico: volumen que atraviesa una sección por unidad de tiempo, normalmente en m³/h o l/min.
- Caudal másico: cantidad de aire medida en kg/h, independiente de los cambios de presión.
- FAD y Nm³/h: valores referidos a unas condiciones de presión y temperatura concretas.
- Presión absoluta: es imprescindible para hacer conversiones termodinámicas fiables.
- Instalación del sensor: turbulencias, condensación y un diámetro interior incorrecto pueden falsear la lectura.
Qué mide realmente el flujo de aire
El caudal volumétrico indica cuánto volumen de aire pasa por un punto durante un periodo determinado. Su fórmula básica es Q = V/t. Así, una lectura de 600 m³/h significa que por la sección de medida pasan 600 metros cúbicos cada hora bajo las condiciones de presión y temperatura indicadas.
En una tubería también puede calcularse mediante Q = A × v, donde A es el área interior del tubo y v la velocidad media del aire. Esta relación explica por qué el diámetro importa tanto. Si se reduce la sección, la velocidad aumenta para transportar el mismo volumen, pero también pueden crecer las pérdidas de carga y el ruido.
En la práctica industrial, este valor sirve para mucho más que comprobar si el compresor funciona. Permite saber si una red alimenta correctamente a sus consumidores, dimensionar filtros y secadores, detectar fugas y comprobar si una línea está trabajando cerca de su límite.
Yo suelo separar dos preguntas que a menudo se mezclan. La primera es cuánto volumen ocupa el aire dentro de la tubería; la segunda es cuánta masa de aire está circulando. Para comparar consumos con rigor, la segunda suele ser más útil porque la compresión cambia el volumen, pero no elimina la masa.
Por qué la presión y la temperatura cambian la lectura
El aire es compresible. A mayor presión, la misma cantidad de aire ocupa menos volumen, mientras que al aumentar la temperatura tiende a expandirse. Por eso, 100 m³/h medidos dentro de una tubería a 7 bar absolutos no representan el mismo volumen que 100 m³/h a presión atmosférica.
Para una estimación con comportamiento de gas ideal puede utilizarse la relación:
Q₂ = Q₁ × (P₁/P₂) × (T₂/T₁)
Las presiones deben expresarse en valores absolutos y las temperaturas en kelvin. Por ejemplo, si se miden 100 m³/h a 7 bar absolutos y 20 °C, el volumen equivalente a 1,013 bar absolutos y la misma temperatura ronda los 691 m³/h. Usar 6 bar en lugar de 7 porque el manómetro marca 6 bar relativos produciría un resultado incorrecto.
Caudal real, normalizado y FAD
El caudal real describe el volumen que ocupa el aire en el punto exacto de medición. Es útil para conocer la velocidad dentro de una tubería, pero no siempre permite comparar dos equipos instalados en condiciones diferentes.
El caudal normalizado expresa ese mismo flujo convertido a una referencia fija. Según el fabricante o la norma aplicada, pueden aparecer referencias como 0 °C, 15 °C o 20 °C, junto con una presión absoluta determinada. Por eso no conviene comparar dos cifras en Nm³/h sin comprobar primero las condiciones de referencia.En compresores aparece con frecuencia el concepto FAD, sigla de Free Air Delivery. Representa el aire suministrado convertido a condiciones de entrada o de referencia, y es la cifra más útil para comparar la capacidad de dos compresores siempre que ambos fabricantes empleen el mismo criterio.
| Magnitud | Qué expresa | Uso habitual |
|---|---|---|
| m³/h o l/min reales | Volumen en las condiciones actuales | Velocidad y comportamiento dentro de la tubería |
| Nm³/h o Nl/min | Volumen convertido a condiciones normalizadas | Comparación de consumos y equipos |
| FAD | Aire entregado convertido a condiciones de referencia | Selección y comparación de compresores |
| kg/h | Masa de aire que circula | Balances de proceso y mediciones menos sensibles a la presión |
Qué métodos se utilizan para medirlo
No existe un único caudalímetro perfecto. La elección depende del diámetro, la presión, el rango de consumo, la calidad del aire y la pérdida de carga admisible. En una red de aire comprimido industrial, estos son los métodos que encuentro con más frecuencia.
Medición másica térmica
El sensor calienta ligeramente un elemento y calcula cuánto calor se lleva el flujo. Cuanto mayor es la circulación, mayor energía necesita para mantener la diferencia de temperatura. Este principio mide directamente el caudal másico y suele convertirlo después a Nm³/h.
Su ventaja principal es que no necesita compensar continuamente la densidad mediante presión y temperatura para obtener una lectura normalizada. Además, no incorpora piezas móviles y puede trabajar con una pérdida de carga muy baja. A cambio, exige respetar el rango del fabricante y mantener el sensor limpio.

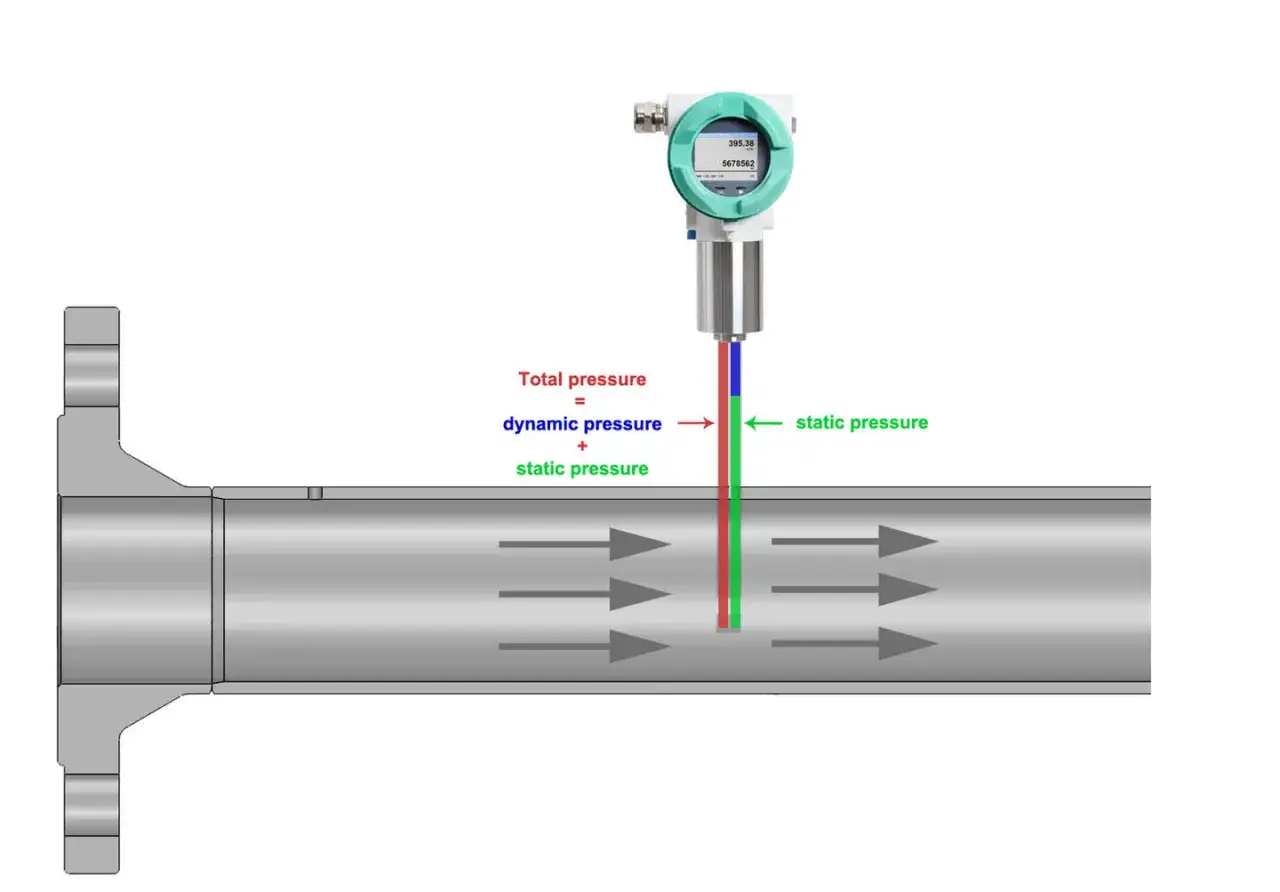

Presión diferencial
Una placa de orificio, una tobera o un tubo Venturi generan una diferencia de presión relacionada con el flujo. La tecnología está recogida en la familia UNE-EN ISO 5167, pero necesita una instalación cuidada, tramos rectos suficientes y una toma de presión correctamente ejecutada.
La placa de orificio es robusta y conocida, aunque introduce una pérdida permanente de presión. El Venturi suele reducir esa pérdida, pero ocupa más espacio y normalmente resulta más costoso. Para una auditoría puntual puede ser una solución válida; para una red pequeña con poco margen de presión, yo estudiaría antes una alternativa térmica.
Vórtex y ultrasonidos
Los caudalímetros vórtex calculan el flujo a partir de las turbulencias creadas por un obstáculo. Son interesantes en ciertos rangos, aunque requieren condiciones de flujo adecuadas y una selección precisa para aire comprimido.
Los equipos ultrasónicos pueden medir sin introducir un obstáculo importante en la línea y existen versiones portátiles o de instalación fija. Son útiles cuando no se desea cortar la tubería, pero el resultado depende mucho del diámetro real, del estado de la superficie y de la configuración del equipo.

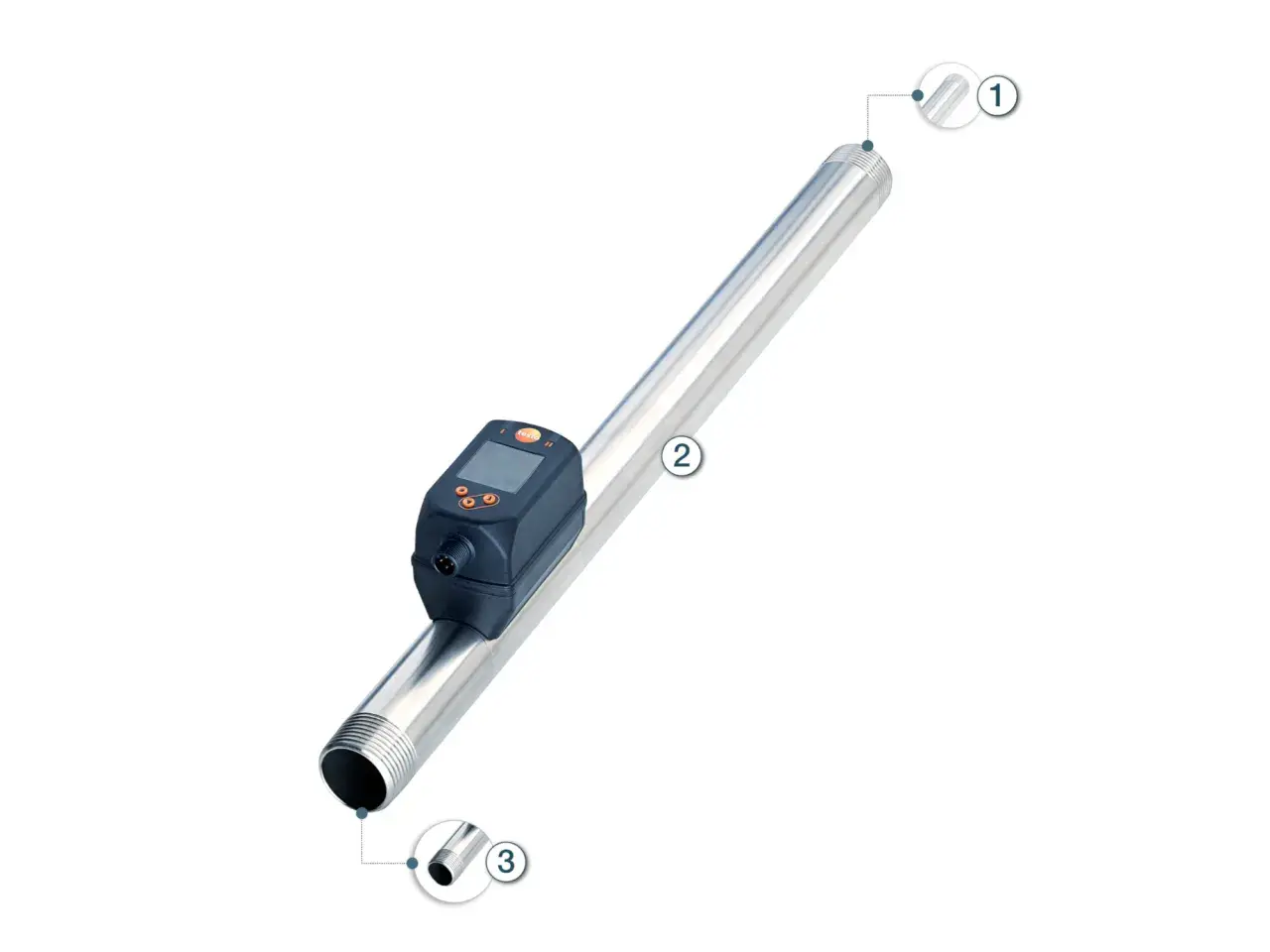

Cómo instalar un caudalímetro sin falsear el resultado
Un buen instrumento colocado en un punto turbulento puede ofrecer un dato peor que un equipo más sencillo instalado correctamente. Codos cercanos, filtros, válvulas parcialmente abiertas, reducciones y derivaciones alteran el perfil de velocidad. La primera recomendación práctica es dejar los tramos rectos indicados por el fabricante, tanto antes como después del sensor.
El diámetro interior debe introducirse con precisión, especialmente en tuberías pequeñas. Confundir el diámetro nominal con el diámetro real puede provocar un error importante al convertir velocidad en volumen. También hay que confirmar el sentido de circulación y elegir un punto donde el aire esté razonablemente mezclado.
Condensación, aceite y vibraciones
El agua condensada es uno de los enemigos más habituales. Si se instala el sensor en una zona baja donde se acumula líquido, la lectura puede volverse inestable y el equipo puede deteriorarse. En redes húmedas conviene ubicarlo después del tratamiento correspondiente o utilizar un modelo compatible con esas condiciones.
El aceite, el polvo y las partículas también pueden cubrir los elementos de medida. Por experiencia, una lectura que empieza a desviarse poco a poco suele deberse antes a suciedad, cambios en el proceso o una fuga que a un fallo electrónico repentino.
Qué conviene registrar junto al caudal
- Presión absoluta o relativa, indicando claramente cuál se utiliza.
- Temperatura del aire en el punto de medición.
- Unidad y condición de referencia, por ejemplo Nm³/h a 15 °C.
- Diámetro interior y posición del sensor.
- Estado de la producción, incluidos turnos, paradas y consumidores activos.
Sin ese contexto, una cifra aislada tiene poco valor. Dos mediciones tomadas a distinta presión o con diferente número de máquinas funcionando no deberían utilizarse para afirmar que una instalación ha mejorado o empeorado.
Cómo convertir la medición en ahorro y mantenimiento
Medir solo el consumo total de la sala de compresores deja demasiadas preguntas sin respuesta. Una lectura en la salida general y otras en las líneas de mayor consumo permiten construir un mapa sencillo de la instalación. Así se descubre qué proceso necesita realmente aire y qué parte se pierde por fugas o por una presión excesiva.Detección de fugas
La prueba más clara se realiza durante una parada de producción. Si los equipos consumidores están desconectados y el contador sigue registrando flujo, ese consumo corresponde principalmente a fugas, purgas automáticas o elementos que permanecen activos.
Conviene repetir la medición en varios momentos, porque una única lectura puede coincidir con una limpieza, una regeneración del secador o una válvula abierta. Una campaña de 24 a 72 horas suele ofrecer una imagen más representativa del comportamiento diario, aunque el tiempo adecuado depende de los turnos y del proceso.
Dimensionamiento de equipos
Para seleccionar un compresor no basta con sumar los consumos nominales de todas las herramientas. Hay que considerar simultaneidad, presión mínima, picos de demanda, capacidad de almacenamiento y margen de crecimiento. Un margen razonable debe justificarse con datos, porque sobredimensionar permanentemente el equipo también aumenta el coste energético.
El mismo criterio se aplica a filtros, secadores y reguladores. Un elemento con una capacidad inferior al consumo máximo genera pérdida de presión; uno excesivamente grande puede encarecer la instalación sin aportar una mejora proporcional. Las fichas técnicas suelen expresar la capacidad en l/min ANR, m³/h normalizados o valores equivalentes, por lo que las condiciones de referencia deben coincidir.
Lee también: COP de una bomba de calor - cálculo y rendimiento real
Interpretar tendencias, no solo valores instantáneos
Un registro continuo permite localizar patrones: un aumento nocturno puede apuntar a fugas, mientras que un pico repetido al inicio del turno puede revelar una demanda de arranque. Si el caudal crece y la producción no cambia, merece la pena revisar boquillas, soplados, presiones de trabajo y purgas.
Mi recomendación es asociar el flujo con la producción obtenida. El indicador más útil no siempre es el consumo total, sino Nm³ de aire por pieza, lote o unidad fabricada. Esa relación muestra si una mejora ha reducido el gasto real o solo ha desplazado el consumo a otra parte de la red.
La lectura que convierte un número en una decisión
Una medición fiable necesita tres cosas: una unidad bien definida, condiciones de referencia conocidas y un sensor instalado en un punto adecuado. Si falta cualquiera de ellas, comparar cifras puede llevar a conclusiones equivocadas.
Para mantenimiento industrial, la secuencia más práctica es medir el consumo general, localizar las líneas críticas, comprobar la instalación del instrumento y observar la evolución durante varios ciclos de producción. Con esa información se puede ajustar la presión, reparar fugas y dimensionar los equipos con mucha más seguridad que siguiendo únicamente las cifras del catálogo.
