Cuando un compresor, una válvula o un actuador trabaja durante intervalos concretos, no basta con saber su potencia o su presión nominal. También hay que conocer cuánto tiempo puede permanecer activo sin sobrecalentarse. El duty cycle o ciclo de trabajo permite medir esa relación, calcular la carga térmica y evitar averías en equipos de aire, agua y automatización.
El ciclo de trabajo revela cuánto puede funcionar un equipo de forma segura
- Definición: es el porcentaje de tiempo en que un equipo permanece activo dentro de un ciclo completo.
- Fórmula: tiempo de funcionamiento dividido entre el tiempo total, multiplicado por 100.
- Ejemplo: 6 minutos encendido y 4 apagado equivalen a un duty cycle del 60 %.
- Importancia: determina el calentamiento, el desgaste y la vida útil del equipo.
- Medición: debe hacerse con tiempos reales de carga y descanso, no solo con la ficha técnica.

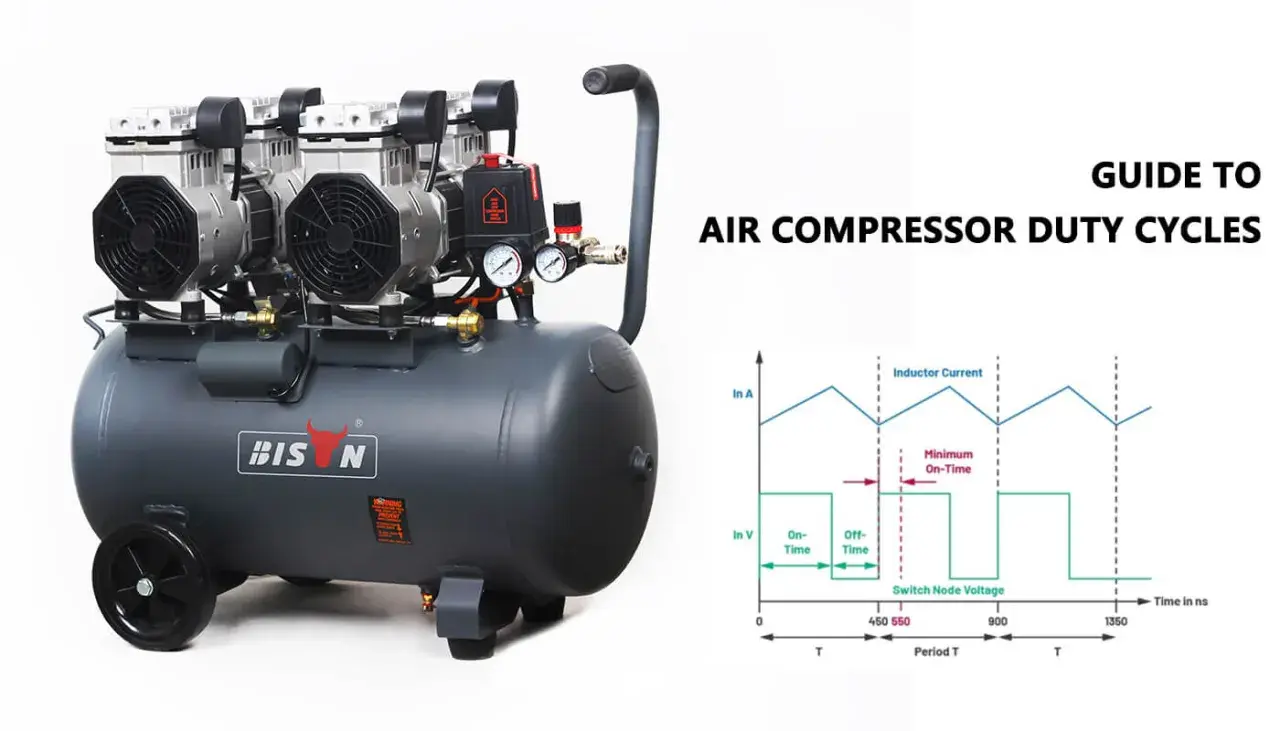

Qué significa el duty cycle y cómo se calcula
El duty cycle es la proporción entre el tiempo que un dispositivo está funcionando y la duración total de su ciclo. Se expresa normalmente como porcentaje y sirve para saber qué parte del tiempo trabaja con carga y qué parte permanece parado o en espera.
La fórmula es sencilla:
Duty cycle (%) = tiempo de funcionamiento ÷ tiempo total del ciclo × 100
Por ejemplo, un compresor que funciona durante 6 minutos y descansa durante 4 minutos completa un ciclo de 10 minutos. Su ciclo de trabajo es del 60 %. En términos prácticos, trabaja seis décimas partes del tiempo y necesita cuatro décimas partes para disipar calor y recuperar condiciones normales.
| Tiempo encendido | Tiempo apagado | Tiempo total | Duty cycle |
|---|---|---|---|
| 2 minutos | 8 minutos | 10 minutos | 20 % |
| 5 minutos | 5 minutos | 10 minutos | 50 % |
| 8 minutos | 2 minutos | 10 minutos | 80 % |
Un valor del 100 % indica funcionamiento continuo durante el periodo de referencia. No significa que el equipo pueda trabajar en cualquier condición, temperatura o presión. La clasificación siempre depende de la refrigeración, la carga, la instalación y los límites indicados por el fabricante.
Por qué es importante en compresores y sistemas térmicos
En un compresor, la energía eléctrica se transforma en movimiento, presión y también en calor. Cuanto más tiempo permanece funcionando, mayor es la temperatura del motor, del aceite, de las válvulas y del cabezal. El descanso permite evacuar parte de ese calor antes de iniciar otro ciclo.
Cuando el equipo trabaja por encima de su ciclo previsto, pueden aparecer sobretemperaturas, disparos de protección, pérdida de lubricación y un desgaste acelerado. En los compresores de pistón, el problema suele hacerse evidente antes porque los arranques, las vibraciones y las pausas forman parte de su funcionamiento habitual.
En una instalación de aire comprimido, un ciclo de trabajo elevado también puede indicar que el sistema está mal dimensionado. Una fuga, una caída de presión, un filtro obstruido o un consumo superior al esperado obligan al compresor a trabajar más tiempo para mantener el depósito cargado.

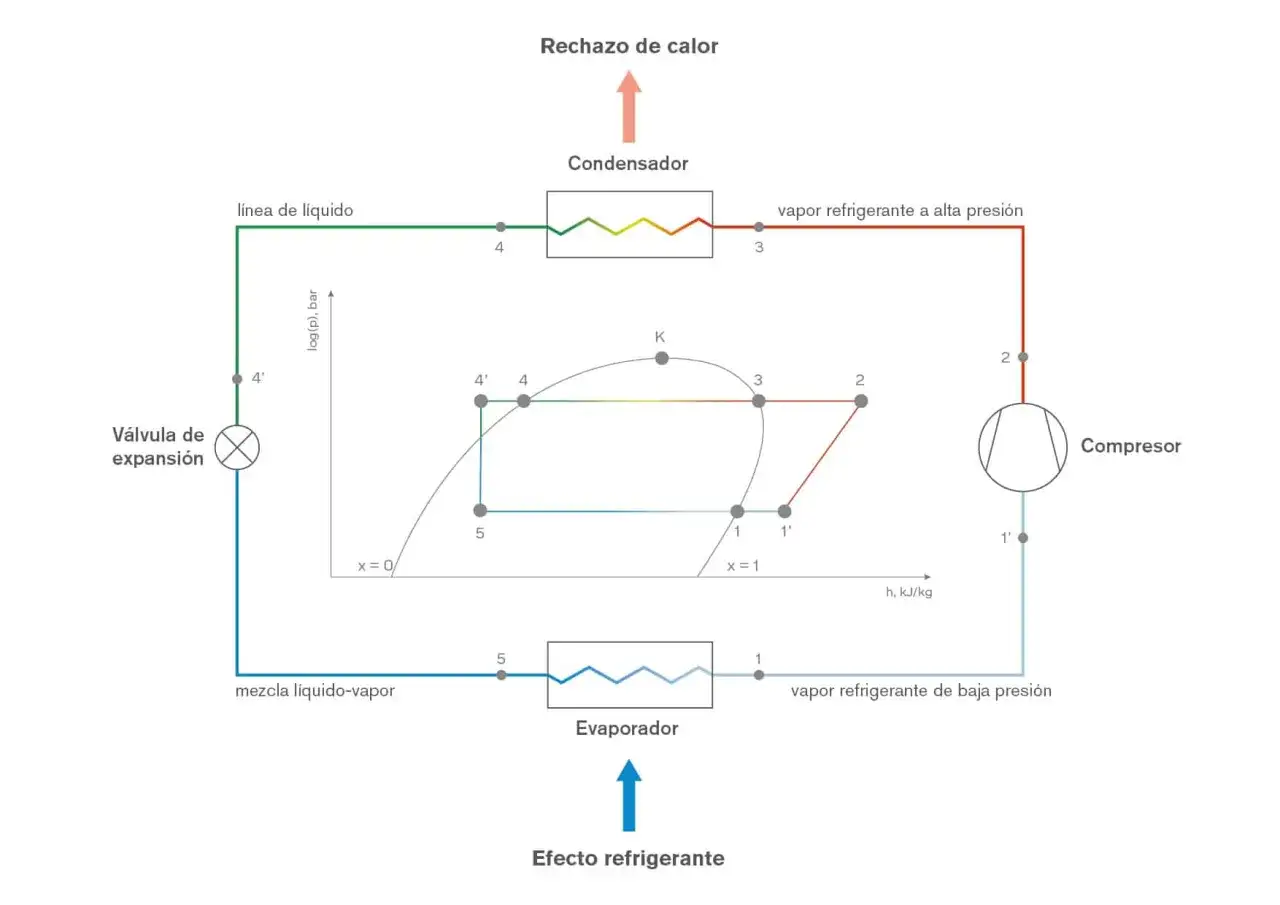

Qué relación tiene con la termodinámica
Desde el punto de vista térmico, el ciclo de trabajo compara la generación de calor con la capacidad del equipo para eliminarlo. Un motor puede soportar una carga alta durante un periodo breve, pero no necesariamente durante horas, especialmente si la temperatura ambiente es elevada o la ventilación es deficiente.
Por eso, el mismo porcentaje no tiene idéntico efecto en todas las instalaciones. Un 70 % de duty cycle puede ser razonable en un entorno fresco y bien ventilado, pero excesivo en una sala caliente, con polvo o con entradas de aire bloqueadas.
Cómo medir el ciclo de trabajo en una instalación real
La forma más útil de medirlo consiste en observar varios ciclos completos en condiciones normales de producción. Yo no me quedaría con una sola lectura, porque una herramienta neumática puede generar un pico puntual que no representa el comportamiento habitual de toda la instalación.
- Registra el momento en que el compresor empieza a cargar o a producir aire.
- Anota cuándo deja de trabajar, descarga o entra en espera.
- Mide también el tiempo de descanso antes del siguiente arranque.
- Repite la observación durante al menos 30 minutos, o durante un turno si el consumo es muy variable.
- Aplica la fórmula con el tiempo total medido.
Si durante 30 minutos el compresor ha estado funcionando 21 minutos, el resultado es un 70 % de ciclo de trabajo. Conviene registrar además la presión de arranque y parada, la temperatura ambiente y el caudal demandado. Esos datos ayudan a distinguir entre una demanda normal y un problema de fugas o dimensionamiento.
Un registrador de datos, un contador de horas o una señal auxiliar del contactor pueden automatizar la medición. En instalaciones pequeñas también sirve un cronómetro, siempre que se midan varios ciclos y no se confunda el tiempo de funcionamiento con el tiempo total conectado a la red.
Cómo cambia según el tipo de equipo
El término se utiliza en varios sectores, aunque su significado práctico siempre gira alrededor de la relación entre actividad y tiempo total. La interpretación cambia según el equipo y según la forma en que controla su carga.
| Equipo | Qué representa | Qué debe vigilarse |
|---|---|---|
| Compresor de pistón | Porcentaje de tiempo que comprime frente al ciclo completo | Temperatura, pausas, arranques y lubricación |
| Compresor de tornillo | Tiempo de funcionamiento con carga o en regulación | Temperatura del aceite, refrigeración y consumo en vacío |
| Actuador neumático o eléctrico | Relación entre movimiento, pausa y repetición | Calentamiento, fuerza y frecuencia de maniobras |
| Señal PWM | Porcentaje de tiempo que una señal permanece activa en cada periodo | Frecuencia, tensión y respuesta del dispositivo |
En una señal PWM, por ejemplo, un duty cycle del 25 % significa que la señal está activa durante una cuarta parte de cada periodo. En un compresor, en cambio, suele referirse al tiempo de trabajo respecto al tiempo total. La cifra puede ser parecida, pero no se interpreta igual.
También hay una diferencia importante entre un compresor de velocidad fija y uno de velocidad variable. El primero suele alternar entre carga y descarga o entre marcha y parada. El segundo puede adaptar sus revoluciones a la demanda, reduciendo los arranques y suavizando los cambios térmicos, aunque eso no elimina la necesidad de respetar sus límites de funcionamiento.
Errores habituales al interpretar el duty cycle
Confundirlo con la potencia del equipo
Un compresor de mayor potencia no tiene automáticamente un ciclo de trabajo más alto. La clasificación depende del diseño térmico, del sistema de refrigeración y del régimen de uso. La potencia indica cuánto trabajo puede realizar, mientras que el duty cycle indica durante cuánto tiempo puede hacerlo dentro de unas condiciones concretas.
Tomar el porcentaje como una garantía universal
Algunos fabricantes calculan el ciclo en una ventana de 10 minutos, pero no todos los productos utilizan exactamente el mismo criterio. Antes de comparar dos equipos, hay que comprobar el periodo de referencia, la presión de trabajo y la temperatura ambiente empleada en la prueba.
Ignorar los arranques y las paradas
Un porcentaje aparentemente aceptable puede ocultar demasiados arranques por hora. Cada arranque exige corriente, genera esfuerzo mecánico y puede aumentar el desgaste del motor. Un depósito correctamente dimensionado y una regulación bien ajustada suelen reducir este problema.
Lee también: Caudal másico - ¿Volumen o masa? Evita errores en tu proceso
Usar el ciclo nominal para justificar una sobrecarga
Si un compresor está clasificado para un 50 %, hacerlo funcionar al 80 % de manera habitual no es una estrategia de ahorro. Puede mantener el servicio durante un tiempo, pero aumentará la temperatura y reducirá el margen de seguridad. En ese caso conviene revisar fugas, presión de consigna, volumen del depósito y caudal real.
Cómo elegir un ciclo de trabajo adecuado
Para una herramienta neumática de uso ocasional, un equipo con ciclo intermitente puede ser suficiente. Para una línea de producción, una sopladora que trabaja de forma continua o varios actuadores que se mueven sin pausas, hace falta un sistema preparado para una carga elevada y estable.
Mi criterio es dimensionar con los datos reales de consumo y dejar un margen razonable, sin comprar una máquina sobredimensionada que funcione constantemente en vacío. Un depósito mayor puede alargar las pausas, pero no corrige una demanda continua. Del mismo modo, un compresor más grande no resolverá una fuga permanente en la red.
- Uso ocasional: puede encajar un compresor de pistón con pausas suficientes.
- Uso frecuente: conviene revisar el ciclo real, los arranques y la ventilación.
- Uso continuo: suele ser más apropiado un compresor diseñado para funcionamiento permanente.
- Consumo variable: un modelo de velocidad variable puede mejorar la adaptación a la demanda.
La decisión final debe considerar presión, caudal, calidad del aire, temperatura, mantenimiento y nivel sonoro. El duty cycle es una pieza importante del diagnóstico, pero nunca debería analizarse de forma aislada.
El dato que conviene anotar junto al porcentaje
Un porcentaje sin contexto dice poco. Junto al ciclo de trabajo conviene registrar siempre el periodo de medición, la presión, la temperatura y el tipo de carga. Así se puede comparar el comportamiento del equipo entre estaciones, turnos y cambios de producción.
Si el porcentaje aumenta con el tiempo, busca primero lo sencillo: fugas audibles o invisibles, filtros sucios, correas flojas, presión excesiva y herramientas que consumen más aire del previsto. Muchas veces la causa no es que el compresor se haya quedado pequeño, sino que la instalación ha perdido eficiencia.
En pocas palabras, el duty cycle permite relacionar el tiempo de funcionamiento con el esfuerzo térmico y mecánico del equipo. Medirlo bien ayuda a elegir mejor, anticipar averías y mantener una red de aire comprimido más estable y eficiente.
