Cuando explico qué es el duty cycle, lo reduzco a una idea simple: cuánto tiempo trabaja un equipo dentro de un intervalo completo y cuánto descansa para no sobrecalentarse. Esa proporción afecta tanto a señales PWM como a actuadores, solenoides, fuentes conmutadas y equipos que alternan carga y reposo. Si se interpreta mal, aparecen justo los problemas que nadie quiere en mantenimiento: calor excesivo, ciclos demasiado agresivos y vida útil más corta.
En este artículo voy a aterrizar el concepto con fórmulas sencillas, ejemplos reales y criterios térmicos para que puedas leer una ficha técnica con más criterio y menos dudas.
Lo esencial del ciclo de trabajo en una sola lectura
- El duty cycle es el porcentaje de tiempo en que un sistema permanece activo dentro de un ciclo completo.
- Se expresa como Ton / T × 100 y no debe confundirse con la frecuencia.
- En automatización, determina si un motor, actuador o solenoide puede funcionar de forma continua o intermitente.
- Desde el punto de vista térmico, un ciclo más bajo reduce la potencia media y la temperatura, pero no elimina los picos de carga.
- En fichas técnicas, valores como 20%, 40% o 100% tienen significados distintos según el fabricante y el uso.
- La carga, la ventilación y la temperatura ambiente pueden cambiar el margen real de operación.
Qué significa el ciclo de trabajo en la práctica
Yo suelo distinguir dos sentidos del término. En electrónica, describe la fracción de tiempo que una señal permanece en estado activo. En mantenimiento industrial, también se usa para indicar cuánto tiempo puede operar un equipo antes de necesitar pausa. Las dos ideas están relacionadas, pero no son idénticas, y ahí es donde conviene afinar.

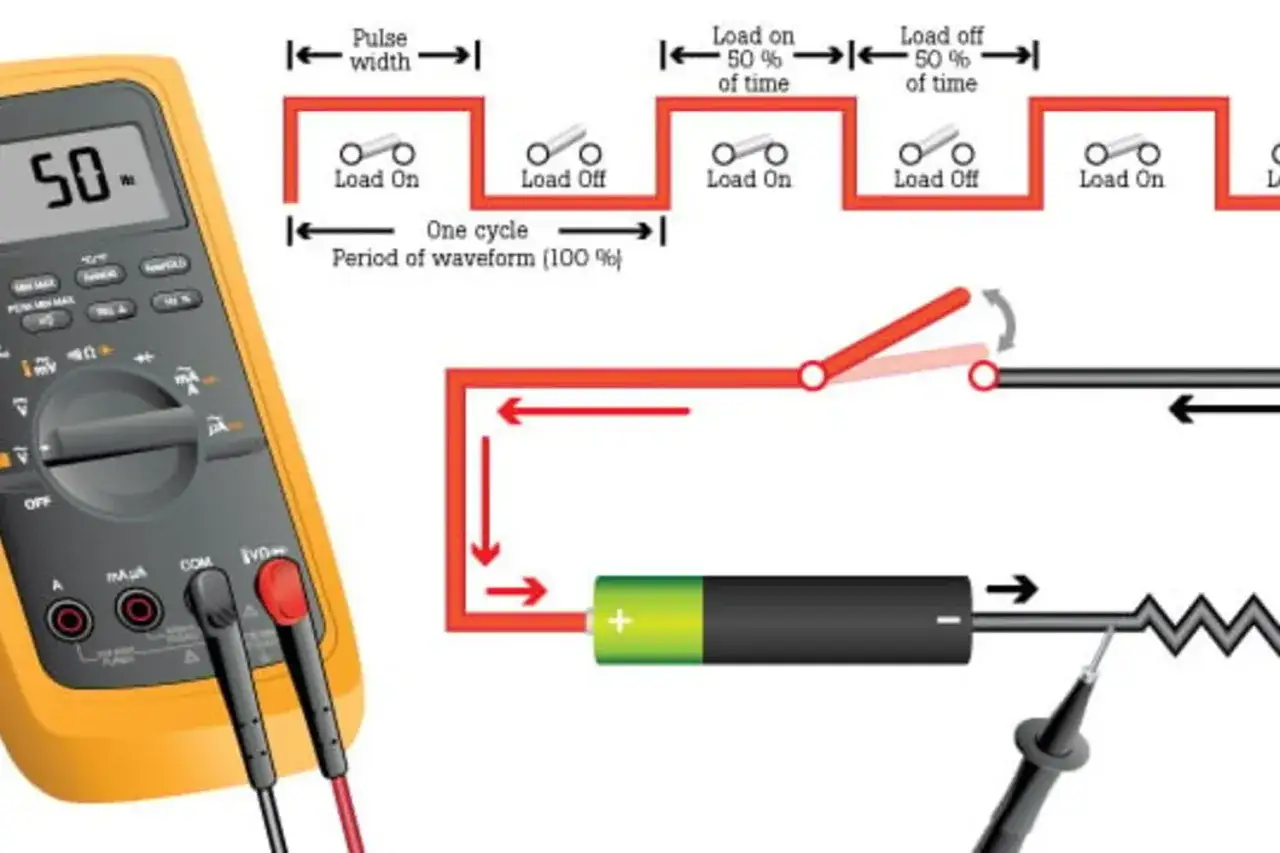

Si un control PWM mantiene la salida alta durante 2 segundos y baja durante 8, el ciclo de trabajo es del 20%. Si un actuador puede trabajar 4 minutos y descansar 6, también estamos ante un 40%, aunque el contexto ya no sea una señal sino un régimen de servicio. Esa diferencia importa porque no se dimensiona igual una electrónica de conmutación que una máquina con carga mecánica y disipación térmica.
| Uso | Qué mide | Ejemplo |
|---|---|---|
| Señal PWM | Porcentaje de tiempo en estado activo dentro de un periodo | 25% = 1/4 del tiempo en ON y 3/4 en OFF |
| Equipo o actuador | Tiempo máximo de trabajo seguido antes del descanso | 20% = 2 min de trabajo y 8 min de pausa en un ciclo de 10 min |
La lectura correcta empieza por ahí: primero identifico si estoy delante de una señal, de un motor o de un elemento térmico. Con esa base, ya tiene sentido pasar a la fórmula y a la medición real.
Cómo se calcula y cómo se mide
La fórmula básica es muy simple: D = Ton / T × 100. Aquí, Ton es el tiempo en activo y T es la duración total del ciclo, es decir, Ton + Toff. Si un equipo está 3 segundos encendido dentro de un periodo total de 12 segundos, su duty cycle es del 25%.
Lo importante es no confundirlo con la frecuencia. La frecuencia dice cuántos ciclos se repiten por segundo; el duty cycle dice qué parte de cada ciclo está en ON. Yo veo este error continuamente en fichas técnicas, porque un sistema puede trabajar a 100 Hz con un 10% de ciclo o con un 90%, y el comportamiento térmico y funcional no será el mismo.
| Magnitud | Qué describe | Qué no describe |
|---|---|---|
| Duty cycle | Porcentaje de tiempo activo | No indica cuántas veces por segundo se repite el ciclo |
| Frecuencia | Número de ciclos por segundo | No dice cuánto dura el estado activo |
| Potencia media | Energía promedio entregada o disipada | No muestra los picos instantáneos |
En una señal PWM, el instrumento típico es el osciloscopio, aunque un contador con captura de ancho de pulso también sirve. En equipos de planta, yo prefiero registrar tiempos reales de activación y reposo desde el PLC, el relé de control o el sistema de supervisión. Si el off power es muy bajo, la potencia media suele aproximarse bastante al porcentaje de trabajo; por eso un 10% de ciclo puede traducirse, en términos prácticos, en cerca del 10% de disipación media respecto al modo continuo.
Con esa medida ya se puede pasar a la parte que de verdad cambia las decisiones: el calor acumulado y el margen térmico.
Por qué el calor cambia la regla del juego
Desde la termodinámica, el punto clave no es solo cuánto consume un equipo en un instante, sino cuánta energía acaba convertida en calor y cuánto tarda ese calor en salir. Cuando el duty cycle baja, la potencia media también baja, y eso suele reducir la temperatura de régimen. En sistemas con poca potencia residual en reposo, la relación es bastante directa: menos tiempo activo suele significar menos disipación media.
Pero aquí está el matiz que me parece más útil: el promedio no borra los picos. Un solenoide, un motor o una fuente conmutada siguen sufriendo cada arranque, cada conmutación y cada aumento de carga. Si el recinto está mal ventilado, si el equipo trabaja dentro de un armario cerrado o si la nave está muy caliente, el margen real cae rápido. En una instalación en pleno verano en España, ese detalle no es teórico; es mantenimiento puro y duro.
Por eso no me basta con ver un porcentaje bonito en la placa. Necesito saber la temperatura ambiente, el nivel de disipación y si el fabricante ha ensayado el producto bajo condiciones parecidas a las de mi aplicación. Esa lectura térmica conecta directamente con el siguiente bloque: dónde aparece este concepto en equipos reales.
Dónde aparece más en automatización y energía
En la planta, el ciclo de trabajo no se queda en los libros. Aparece en válvulas, actuadores, convertidores, bombas pequeñas, resistencias y todo lo que funcione a impulsos. Yo lo ordeno así porque cada familia de equipos usa el concepto de manera distinta.
| Aplicación | Cómo se interpreta | Qué vigilo yo |
|---|---|---|
| PWM en válvulas y solenoides | La bobina recibe impulsos para controlar fuerza o apertura | Temperatura de la bobina, ruido, tiempos de respuesta |
| Actuadores lineales | Régimen de servicio con pausas obligatorias | Carga real, ventilación, repetición de maniobras |
| Fuentes conmutadas | Relación entre tiempo de conducción y periodo de conmutación | Rendimiento, pérdidas y estabilidad de salida |
| Calefacción de proceso | La potencia media se controla alternando encendido y apagado | Inercia térmica, histéresis y uniformidad de temperatura |
En una fuente buck ideal, el duty cycle se acerca a la relación entre tensión de salida y de entrada; en la práctica, las pérdidas de los componentes mueven ese valor. En actuadores y equipos lineales, en cambio, es muy común encontrar límites como 20% o 40%, algo que suele traducirse en pausas obligatorias del tipo 2 minutos de trabajo y 8 de descanso o 4 y 6, según el periodo definido. Yo lo interpreto como una advertencia térmica, no como una recomendación opcional.
Con estos ejemplos ya se ve que el término cambia de cara según el equipo. El problema es que precisamente por eso se cometen errores de lectura muy evitables.
Los errores que más veo al leer una ficha técnica
Yo veo cinco fallos una y otra vez, y casi siempre vienen de mirar solo el número final sin leer las condiciones de prueba.
- Confundir duty cycle con frecuencia. No son lo mismo: uno habla de porcentaje de tiempo y el otro de repeticiones por segundo.
- Suponer que 50% sirve para todo. Un 50% puede ser correcto en una señal PWM y malísimo para una bobina mal refrigerada.
- Ignorar la temperatura ambiente. Un valor válido en laboratorio puede dejar de serlo dentro de un armario eléctrico caliente.
- Comparar porcentajes sin ver el periodo. Dos equipos con el mismo porcentaje pueden comportarse distinto si el tiempo de ciclo es diferente.
- Creer que el reposo no cuenta. En algunos sistemas el estado OFF también consume y también genera calor residual.
A esto yo le añado un matiz que parece menor y no lo es: el derating, es decir, la reducción intencional del límite nominal para trabajar con margen. Cuando el fabricante lo recomienda, no está intentando complicarte la vida; está protegiendo el equipo y alargando su vida útil. Ese margen se vuelve más importante cuanto peor sea la ventilación o cuanto mayor sea la repetición de arranques.
Con los errores claros, lo sensato es pasar a una revisión práctica antes de fijar el valor nominal en una instalación.
Lo que conviene revisar antes de fijar un valor nominal
Si tengo que aceptar un duty cycle para una máquina, yo reviso estas cinco cosas antes de cerrar el diseño o el mantenimiento preventivo. No hace falta complicarlo más de la cuenta, pero sí hacerlo con orden.
| Dato que necesito | Qué pregunta hago | Por qué importa |
|---|---|---|
| Carga real | ¿Qué corriente, par o fuerza necesita de verdad? | La carga manda sobre el calentamiento y el esfuerzo mecánico |
| Temperatura ambiente | ¿Trabaja en un entorno templado o en un recinto caliente? | La capacidad de disipar calor cambia mucho con la temperatura |
| Ventilación | ¿Hay circulación de aire o el equipo queda encerrado? | Una mala ventilación reduce el margen térmico de forma brutal |
| Ritmo de maniobra | ¿Cuántos arranques y paradas hay por hora? | Los arranques suelen castigar más que la marcha estable |
| Periodo de trabajo | ¿El ciclo es corto y repetitivo o largo y espaciado? | El mismo porcentaje puede comportarse distinto según la duración del ciclo |
Si el fabricante habla de 20% a +25 °C, yo no doy por hecho que ese mismo margen siga intacto a 40 °C dentro de un armario cerrado. Lo mismo ocurre cuando la instalación está en una nave con calor acumulado o cerca de otra fuente térmica. El número no desaparece, pero deja de significar lo mismo si cambian las condiciones.
Por eso mi regla práctica es esta: primero identifico si el dato describe señal, máquina o temperatura; después compruebo el periodo, la carga y el entorno; y solo entonces decido si ese ciclo de trabajo es razonable o si hay que bajar exigencia. Esa secuencia evita sobredimensionar, reduce averías y hace que el mantenimiento sea bastante más predecible.
