En una instalación de aire, agua o automatización, medir correctamente los bares de presión no es un detalle menor: cambia el rendimiento de una válvula, la estabilidad de una línea y hasta el consumo energético del equipo. En esta guía explico qué significa realmente una lectura de presión, qué instrumento conviene en cada caso y cómo la temperatura puede alterar el comportamiento del sistema. También verás criterios de selección y errores que en planta suelen salir caros.
Lo esencial para trabajar con presión sin perder control
- 1 bar = 100 kPa; en planta es una referencia práctica muy cómoda, aunque la unidad SI sea el pascal.
- No conviene mezclar presión manométrica, absoluta y diferencial: cada una responde a una necesidad distinta.
- Si solo necesitas ver, basta un manómetro; si vas a integrar la señal al PLC, necesitas un transmisor.
- La temperatura cambia la presión en gases cerrados y también altera la estabilidad de líneas con condensado o vapor.
- La escala, el material, la vibración y la calibración pesan más de lo que parece cuando el sistema empieza a derivar.

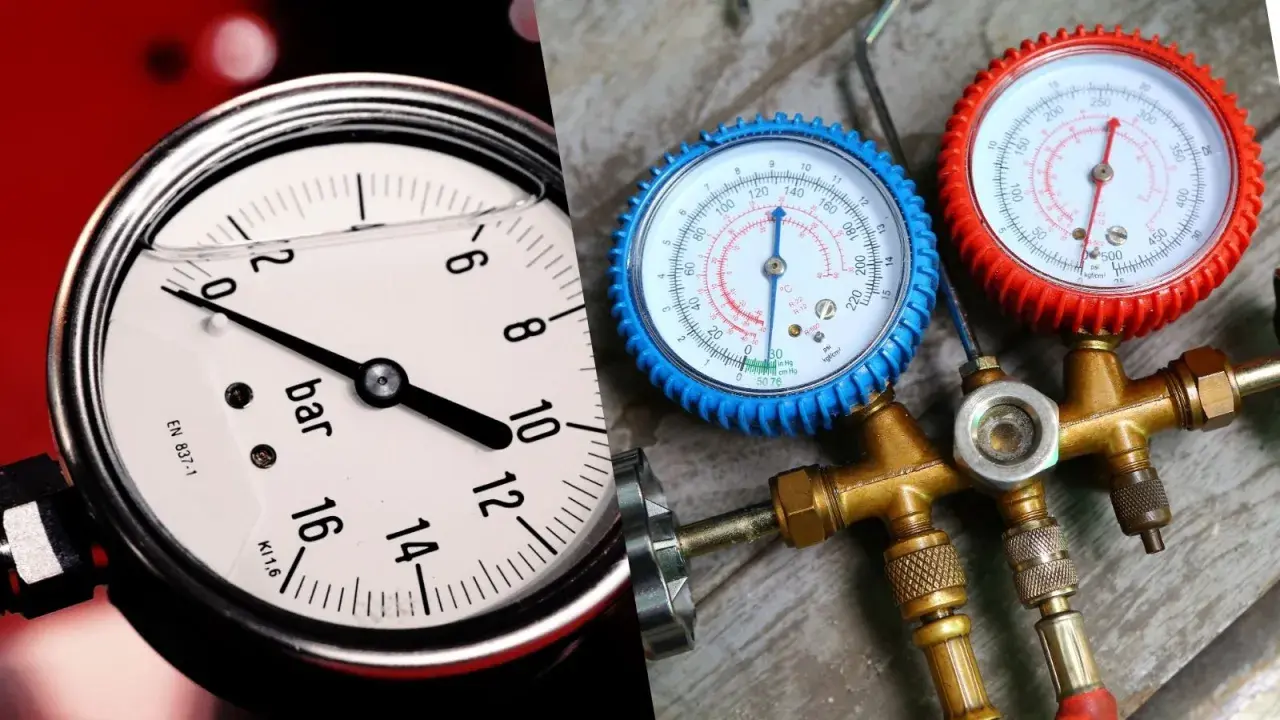

Qué significa leer presión en bar en una planta industrial
Yo suelo separar tres conceptos porque ahí nacen la mayoría de los errores. La presión manométrica se mide respecto a la atmosférica; la absoluta se refiere al vacío; y la diferencial compara dos puntos del circuito. En documentación técnica también verás bar(g) para presión relativa y bar(a) para presión absoluta; si mezclas ambas, la conversión pierde sentido.
El bar no es la unidad SI, pero en mantenimiento industrial resulta mucho más legible que el pascal cuando trabajas con aire, agua o fluidos de proceso. La referencia rápida que yo uso es simple: 1 bar equivale a 100 kPa y la presión atmosférica estándar ronda 1,013 bar. Cuando pasas de una escala a otra, conviene hacerlo con una tabla fija y no con cálculos mentales improvisados.
| Magnitud | Valor aproximado | Uso práctico |
|---|---|---|
| 1 bar | 100 kPa | Referencia industrial muy habitual |
| 1 atm | 101,325 kPa | Presión atmosférica estándar |
| 1 bar | 14,5 psi | Conversión rápida para equipos internacionales |
| 6 bar | 600 kPa | Valor típico de muchas líneas neumáticas |
| 10 bar | 1.000 kPa | Rango frecuente en circuitos más exigentes |
Si trabajas con proveedores distintos, te ahorras muchos fallos de ajuste cuando dejas claro desde el principio si la especificación está en bar(g), bar(a), kPa o psi. Con esa base ya puedes decidir qué equipo instalar sin confundir lectura con control.
Qué equipo conviene según lo que necesitas hacer
Yo suelo reducir la decisión a una pregunta simple: ¿quieres ver, registrar, conmutar o estabilizar? Cada respuesta te lleva a un tipo de equipo distinto, y ahí es donde más sentido tiene comparar bien antes de comprar.
| Equipo | Qué hace | Cuándo lo usaría | Limitación principal |
|---|---|---|---|
| Manómetro analógico | Muestra la presión localmente con aguja | Compresores, calderines, paneles simples y rondas visuales | No integra datos y puede sufrir con vibración o pulsaciones |
| Manómetro digital | Ofrece lectura directa con más resolución | Puesta en marcha, inspecciones y puntos de lectura poco visibles | Depende de alimentación o batería |
| Transmisor de presión | Convierte la presión en una señal analógica o digital | PLC, SCADA, control remoto y trazabilidad | Exige buena instalación y calibración periódica |
| Presostato | Abre o cierra un contacto al llegar a un umbral | Alarmas, enclavamientos y paro de seguridad | No sirve para seguir la presión de forma continua |
| Regulador de presión | Mantiene estable la presión aguas abajo | Líneas neumáticas, suministro de gas y protección de equipos sensibles | No sustituye a un instrumento de medida |
| Manómetro diferencial | Compara la caída de presión entre dos puntos | Filtros, intercambiadores, ventilación y detección de obstrucciones | Su lectura depende mucho de una instalación correcta |
Si el fluido es corrosivo, viscoso o muy caliente, yo no conecto el elemento sensible en directo sin pensarlo dos veces: un separador de membrana aísla el instrumento y prolonga su vida útil. En líneas con vibración o pulsación, un manómetro con baño de glicerina o un amortiguador de pulsos mejora mucho la lectura, aunque no convierta un proceso inestable en uno estable.
La regla que más me ayuda en campo es esta: si solo necesitas visualizar, usa manómetro; si necesitas llevar la señal al sistema, usa transmisor; si necesitas disparar una acción, usa presostato; si necesitas estabilizar, usa regulador. Parece obvio, pero se confunden a menudo porque todos hablan de presión y cada uno resuelve un problema distinto.
Una vez elegido el equipo, el siguiente paso es entender por qué la misma línea puede mostrar valores distintos según la temperatura.
Cómo la temperatura altera la presión y la lectura
Aquí la termodinámica deja de ser teoría y empieza a doler en campo. En un gas encerrado con volumen casi constante, si la temperatura absoluta sube, la presión sube también; por eso una línea recién arrancada, una sala caliente o una carcasa mal ventilada pueden desplazar la lectura sin que haya un fallo mecánico real.
La relación simplificada es P1 / T1 = P2 / T2, siempre que compares temperaturas en kelvin y mantengas prácticamente constante el volumen. Dicho de forma práctica: si sube la temperatura del gas, sube la presión, y no hace falta que el sistema esté averiado para que el indicador cambie.
- En aire comprimido, el efecto aparece con facilidad después del compresor o en tramos expuestos al sol.
- En agua, el volumen cambia mucho menos, pero la expansión térmica y los golpes de ariete generan picos que engañan al instrumento.
- En vapor o líneas con condensado, una mala purga produce lecturas erráticas y daña elementos sensibles.
- En un circuito con pulsación, el valor instantáneo no siempre representa el valor medio del proceso.
Cuando veo una lectura inestable, primero me pregunto si el problema está en el proceso o en el punto de medida. Muchas veces basta con mover el sensor a una zona más representativa, añadir amortiguación o separar el instrumento del medio con un sello adecuado. Con eso claro, ya tiene sentido pasar a la selección fina y a la calibración.
Cómo elegir y calibrar para que la medida sí sirva
Cuando reviso un punto de presión, me fijo primero en el rango útil y después en todo lo demás. Si la presión normal queda pegada al final de escala, perderás resolución; si eliges una escala demasiado corta, te arriesgas a sobrecarga. Como regla práctica, me gusta que el trabajo normal quede entre el 30% y el 70% del fondo de escala.
- Rango: busca un fondo de escala entre 1,5 y 2 veces la presión normal de trabajo.
- Exactitud: para supervisión general vale una tolerancia moderada; para control o registro, exige un error claramente inferior a la tolerancia del proceso.
- Materiales: latón para servicios limpios, acero inoxidable 316/316L para medios más agresivos o entornos exigentes.
- Entorno: IP65 o IP66, baño de glicerina, snubber o sello de diafragma si hay polvo, humedad, vibración o pulsaciones.
- Señal: 4-20 mA para distancia y robustez; contacto eléctrico si necesitas alarma o paro; bus digital si ya trabajas en red.
En calibración, yo no me casaría con una fecha fija para todo. En servicios críticos, una revisión cada 6 meses suele ser razonable; en aplicaciones estables, 12 meses puede bastar si el histórico no muestra deriva. Lo importante es documentar el ajuste, comparar con un patrón trazable y adelantar la intervención en cuanto aparezcan golpes de presión, desviaciones repetidas o cambios de comportamiento tras una parada.
Si el instrumento participa en seguridad o facturación, la exigencia sube; si solo da una referencia visual, puedes ser algo más flexible, pero nunca hasta el punto de perder el control del proceso. Con eso cubierto, solo queda la parte menos vistosa y más rentable: evitar los fallos repetidos que falsean la lectura.
Los fallos que más distorsionan la presión en aire y agua
Los errores más caros casi nunca son espectaculares; son pequeños descuidos que se repiten. Yo veo una y otra vez las mismas trampas:
- Montar un manómetro con una escala desproporcionada para el rango real de trabajo.
- Confundir bar(g) con bar(a) y comparar lecturas que no hablan del mismo cero de referencia.
- Poner un instrumento directo en una línea con pulsación, sin amortiguación ni trampa de condensado.
- Olvidar que el punto de medida está en una zona más caliente o más fría que el proceso principal.
- No revisar el estado de la conexión, la membrana o el fluido de relleno cuando el equipo lleva vibración continua.
- Calibrar una vez y dar el punto por bueno durante años, aunque el histórico ya mostraba deriva.
Si tuviera que resumirlo en una decisión útil, diría esto: mide en el punto correcto, con el rango correcto y con el nivel de integración que realmente necesitas. A partir de ahí, la presión deja de ser una cifra aislada y se convierte en una variable de proceso que puedes controlar con criterio.
En una planta de aire, agua o automatización, esa disciplina evita paradas, reduce lecturas engañosas y alarga la vida del instrumento. Y eso, en mantenimiento industrial, suele valer mucho más que un indicador bonito en el frontal del cuadro.
