Una máquina de vapor no se entiende bien si se mira solo como un cilindro que empuja un pistón. Lo útil es verla como un sistema térmico completo: caldera, distribución, expansión, condensación e instrumentación trabajando en cadena. En este artículo repaso las piezas más importantes, qué hace cada una y qué señales de presión, temperatura y eficiencia me dicen si el conjunto está rindiendo o perdiendo energía.
Lo esencial para leer una máquina de vapor sin perderte
- La caldera crea vapor útil, pero el rendimiento real depende de la calidad del vapor, no solo de la presión.
- El cilindro, el pistón, la biela y el cigüeñal convierten calor en movimiento, mientras las válvulas marcan el ritmo del ciclo.
- La presión absoluta y la temperatura de saturación deben leerse juntas: a mayor presión, mayor temperatura de ebullición.
- El condensador, la bomba de alimentación y el control del nivel reducen pérdidas y estabilizan la operación.
- Las fugas, la condensación interna y un mal ajuste de distribución suelen costar más que una pieza rota.

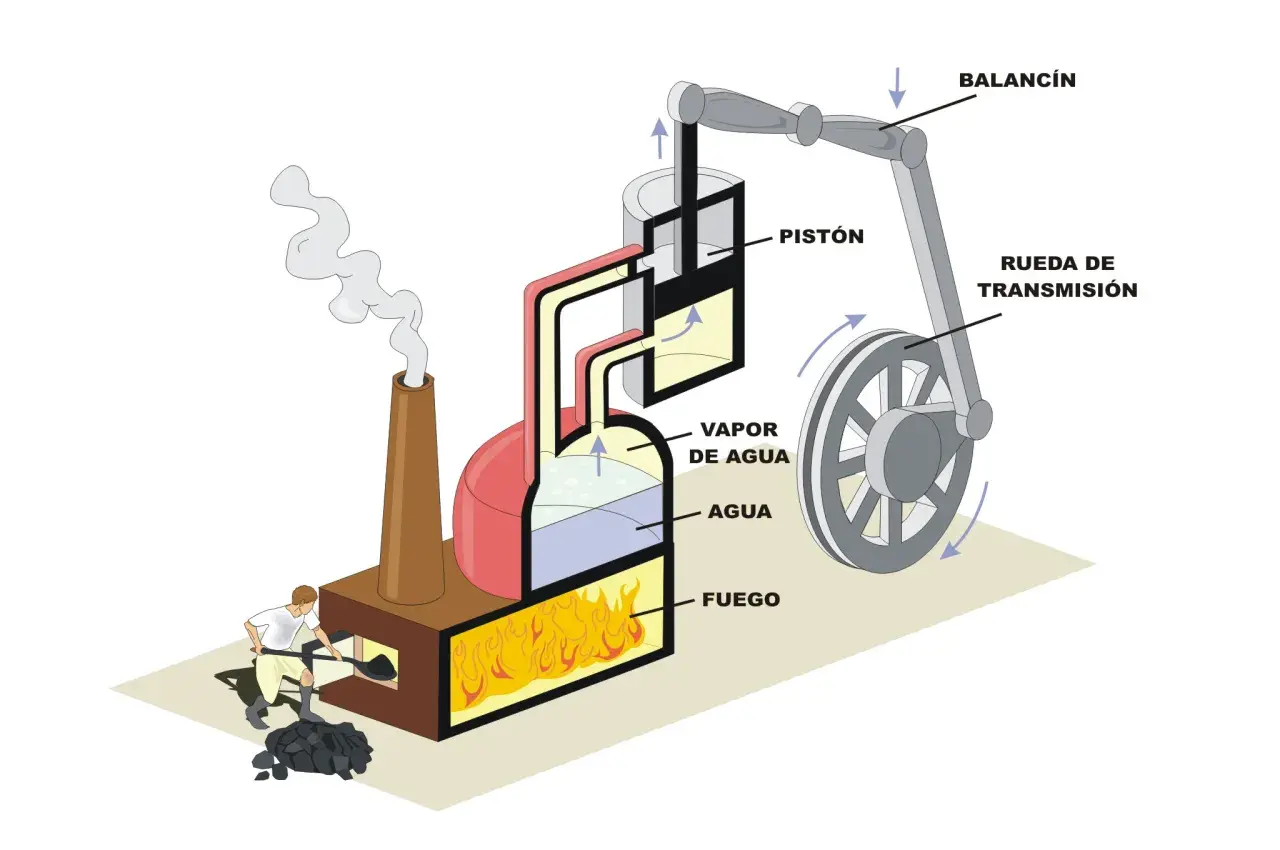

Cómo se organiza una máquina de vapor por bloques
Yo suelo dividir una máquina de vapor en cuatro bloques: generación, admisión y expansión, transformación mecánica y cierre del ciclo. Esa forma de verla evita el error más común, que es pensar en piezas sueltas sin entender cómo se pasan el relevo unas a otras. La caldera produce vapor, la distribución lo dirige, el conjunto pistón-biela-manivela convierte la expansión en movimiento útil y el escape o condensador cierran el circuito.
En una instalación pequeña, esos bloques pueden estar muy compactos. En una planta industrial o en una máquina antigua de mayor tamaño, pueden aparecer separados físicamente, con bombas, depósitos, purgadores, trampas de condensado y sistemas de control añadidos. Esa arquitectura no cambia la idea de fondo: el trabajo sale de la diferencia entre el estado del vapor al entrar y al salir del motor.Con esta base ya se entiende por qué no basta con mirar una sola pieza. Lo que interesa de verdad es cómo se relacionan entre sí, y por eso conviene bajar ahora al detalle de cada componente.
Las piezas principales y lo que hace cada una
Cuando explico las partes de una máquina de vapor, prefiero hacerlo con función y con fallo típico. Así se ve de inmediato qué aporta cada elemento y qué síntoma aparece cuando deja de trabajar como debe.
| Parte | Función | Qué vigilar |
|---|---|---|
| Caldera o generador de vapor | Calienta el agua hasta convertirla en vapor a presión. | Nivel de agua, presión, purgas, incrustaciones y seguridad de la válvula de alivio. |
| Sobrecalentador | Eleva la temperatura del vapor por encima de la saturación. | Temperatura de salida, ensuciamiento y reparto térmico uniforme. |
| Caja de válvulas y distribuidor | Abre y cierra la entrada y la salida del vapor en el momento correcto. | Holguras, fugas, sincronización y desgaste de asientos. |
| Cilindro | Recibe el vapor y aloja el movimiento alternativo del pistón. | Condensación interna, temperatura de pared, lubricación y desgaste. |
| Pistón y anillos | Convierten la presión del vapor en empuje lineal. | Estanqueidad, rayado, juego excesivo y presencia de agua. |
| Biela y manivela | Transforman el movimiento lineal en rotación. | Alineación, vibración, cojinetes y fatiga mecánica. |
| Cigüeñal y volante | Suavizan el movimiento y almacenan inercia entre carreras. | Equilibrado, fisuras, vibraciones y pérdida de inercia útil. |
| Condensador | Enfría el vapor de escape y baja la presión de salida. | Vacío, temperatura del agua de refrigeración, suciedad y fugas. |
| Bomba de alimentación o inyector | Devuelve agua a la caldera contra la presión interna. | Caudal, cavitación, temperatura del agua y estabilidad de impulsión. |
| Válvulas de seguridad e instrumentación | Protegen el equipo y permiten supervisar la operación. | Calibración, tarado, respuesta y lecturas coherentes. |
En máquinas simples, el vapor trabaja una sola vez en el cilindro. En máquinas compuestas, pasa por dos o más cilindros y se expande por etapas; eso reduce pérdidas y mejora el aprovechamiento térmico. La diferencia no es solo histórica: cambia de verdad la manera en que se dimensionan las piezas y se interpreta su comportamiento.
Una vez ubicadas las partes, la pregunta siguiente ya no es “qué hay ahí”, sino “qué me está diciendo cada variable de proceso”. Y ahí entran la medición y la termodinámica.
Qué medir para saber si trabaja de verdad bien
Si yo tuviera que elegir solo cinco señales para evaluar una máquina de vapor, me quedaría con presión, temperatura, nivel de agua, caudal de condensado y vacío en el escape o en el condensador. A eso añadiría vibración y consumo de combustible si se trata de una instalación industrial. Son los datos que separan una máquina simplemente en marcha de una máquina que está rindiendo como debe.
| Variable | Qué me dice | Señal de alerta |
|---|---|---|
| Presión absoluta | Determina la temperatura de ebullición y el potencial de trabajo del vapor. | Lecturas inestables o incoherentes con la carga real. |
| Temperatura del vapor | Indica si el vapor está saturado, húmedo o sobrecalentado. | Temperatura baja con presión alta, típico de vapor húmedo o pérdidas térmicas. |
| Nivel de agua de caldera | Protege contra arrastre de agua y sobrecalentamiento de tubos. | Nivel oscilante, lectura falsa o respuesta lenta del visor. |
| Vacío en condensador | Cuanto mayor es el vacío, menor es la contrapresión de escape. | Vacío pobre por ensuciamiento, fugas o mala refrigeración. |
| Caudal de condensado | Ayuda a cerrar el balance térmico y a recuperar agua caliente. | Pérdidas de retorno o trampas defectuosas. |
| Vibración y rpm | Revelan desalineación, golpes de ariete o distribución mal ajustada. | Picos repetitivos, ruido seco o deriva de velocidad. |
Hay un punto que conviene no mezclar: el manómetro habitual de una caldera suele dar presión manométrica, no absoluta. Para cruzar datos con tablas de vapor, yo siempre paso a presión absoluta, porque la temperatura de saturación depende de ese valor. A nivel práctico, el agua hierve a unos 100 °C a 1 bar absoluto, alrededor de 120 °C a 2 bar absolutos y cerca de 180 °C a 10 bar absolutos.
Ese salto de temperatura explica por qué el vapor es tan sensible a la medición. Un pequeño error en la presión o una lectura mal tomada pueden hacerte pensar que la máquina trabaja bien cuando en realidad está entregando vapor húmedo o perdiendo energía en el escape. Y eso nos lleva directamente a la parte termodinámica.
La termodinámica que decide el rendimiento
La máquina de vapor es, en esencia, una máquina térmica. Recibe calor en la caldera, convierte parte de ese calor en trabajo mecánico y expulsa el resto como calor de rechazo. Dicho de forma simple: no gana por tener mucha temperatura, sino por aprovechar bien la diferencia de energía entre entrada y salida.
La entalpía es una forma de contabilizar la energía que transporta el fluido, y por eso aparece en cualquier análisis serio de vapor. No hace falta convertir el artículo en un tratado para entender la idea: si el vapor entra con más energía útil y sale con menos pérdida, el rendimiento sube. Si el cilindro se enfría demasiado, si el vapor llega húmedo o si el escape sale con demasiada contrapresión, el balance se rompe.
En la práctica, los factores que más castigan el rendimiento son bastante repetitivos:
- Vapor húmedo, que arrastra gotas y reduce la expansión útil.
- Condensación interna en el cilindro, especialmente cuando la pared está más fría de lo debido.
- Fugas en válvulas y juntas, que dejan escapar energía antes de tiempo.
- Contrapresión alta en el escape o en el condensador, que obliga al pistón a trabajar contra más resistencia.
- Incrustaciones en caldera y circuitos, que frenan la transferencia de calor y elevan el consumo.
Si además el equipo trabaja con vapor sobrecalentado, el margen mejora porque hay menos riesgo de condensación prematura. Ahora bien, el sobrecalentamiento no arregla una máquina mal ajustada: solo compra algo de tolerancia. En máquinas compuestas, el reparto de expansión entre cilindros también reduce pérdidas por calentamiento y enfriamiento repetidos, que es uno de los grandes enemigos de la eficiencia real.
Con eso en mente, ya se entiende mejor por qué dos máquinas con la misma presión nominal pueden comportarse de forma muy distinta. La diferencia suele estar en la calidad del vapor, en la distribución y en lo que ocurre después del escape.
Los fallos habituales que delatan una mala condición
Cuando una máquina de vapor empieza a dar problemas, casi nunca falla “de golpe” sin avisar. Lo normal es que primero cambie el ruido, después la temperatura, luego la estabilidad de la presión y, por último, la potencia disponible. Si uno sabe leer esas pistas, se ahorra mucho tiempo de diagnóstico.
| Síntoma | Posible causa | Consecuencia |
|---|---|---|
| Golpes o ruido de agua | Condensado acumulado o vapor demasiado húmedo. | Esfuerzo mecánico extra y riesgo para cilindros y válvulas. |
| La presión sube pero la máquina no responde igual | Fugas internas, distribución desajustada o contrapresión alta. | Pérdida de potencia útil sin que el operador lo vea a simple vista. |
| Consumo de combustible elevado | Incrustaciones, mala combustión o pérdidas de calor. | Coste energético más alto y menor estabilidad térmica. |
| Vacío pobre en condensador | Ensuciamiento, caudal de refrigeración insuficiente o fugas de aire. | Más contrapresión y menor rendimiento del motor. |
| Vibración creciente | Desalineación, desgaste de cojinetes o desequilibrio del volante. | Fatiga mecánica y desgaste acelerado de todo el tren móvil. |
| Lecturas erráticas de nivel | Visor obstruido, purgas mal hechas o instrumentación descalibrada. | Riesgo de operar con agua insuficiente o con arrastre de líquido. |
En mantenimiento industrial, yo no me fío de una sola señal aislada. Si el manómetro está bien pero el retorno de condensado cae, ya hay una pérdida. Si la temperatura se mantiene pero el ruido empeora, sospecho condensación interna o distribución incorrecta. Y si todo eso aparece a la vez, la máquina no está “vieja”: está descompensada.
La buena noticia es que muchos de estos fallos se detectan pronto con mediciones sencillas y una rutina básica de inspección. Eso es justo lo que miraría en una parada corta o en una revisión programada.
Qué revisaría en una inspección de mantenimiento
Si tuviera que revisar una máquina de vapor con mentalidad de planta, me iría primero a lo que protege la operación y después a lo que consume energía. La secuencia importa, porque un equipo puede ser eficiente y aun así no ser seguro, o ser seguro pero estar perdiendo demasiada energía por una fuga pequeña.
- Caldera y nivel de agua: comprobaría el nivel visible, la respuesta de los sensores, la purga y el estado de la válvula de seguridad.
- Calidad del vapor: revisaría si llega seco o con arrastre de agua, porque eso condiciona toda la expansión posterior.
- Distribución y válvulas: buscaría fugas, desgaste de asientos y sincronización incorrecta.
- Cilindro y lubricación: miraría temperatura de pared, marcas de roce y consumo de aceite.
- Tren mecánico: comprobaría biela, manivela, cojinetes, alineación y vibración.
- Condensador y retorno: revisaría vacío, intercambiador, trampas de condensado y temperatura de salida.
- Instrumentación y automatización: validaría manómetros, sondas de nivel, transmisores de presión y alarmas del sistema de control.
En instalaciones modernas, la automatización ayuda mucho más de lo que parece. Una buena lógica de alarmas, una sonda fiable y una válvula de purga bien integrada evitan sobrecargas, arrastres y paradas innecesarias. Aun así, la automatización no sustituye la lectura técnica del operador: solo la hace más precisa y más rápida.
También suelo insistir en algo que muchos pasan por alto: el retorno de condensado. Recuperar agua caliente reduce consumo térmico, reduce consumo de agua y suaviza el arranque. Es una de esas mejoras que no se ven tanto como una pieza nueva, pero que se notan mucho en la factura y en la estabilidad de la planta.
Lo que conviene recordar cuando una máquina de vapor entra en la sala de medición
Si tuviera que dejar una sola idea, sería esta: una máquina de vapor no se diagnostica por la presión sola, sino por el equilibrio entre presión, temperatura, estado del vapor y forma de expulsar el calor sobrante. Ahí está la diferencia entre una máquina que simplemente funciona y otra que trabaja con criterio termodinámico.
En la práctica, lo más útil es mirar tres cosas a la vez: que la caldera entregue vapor estable, que el cilindro lo convierta en movimiento sin fugas ni condensación excesiva, y que el condensador o escape no estén frenando el ciclo. Cuando esas tres capas encajan, las partes dejan de ser una lista de componentes y pasan a ser un sistema coherente.
Si reviso una máquina con esa lógica, casi siempre encuentro el problema en uno de estos puntos: vapor demasiado húmedo, válvulas mal ajustadas, condensación interna, incrustaciones o mala instrumentación. Y cuando eso se corrige, el cambio se nota antes en la temperatura y en la estabilidad que en la placa de características. Eso es lo que más me interesa de la máquina de vapor: no solo cómo está construida, sino cómo se delata a sí misma cuando algo empieza a ir mal.
