Cuando se habla de aire comprimido, calderas o control de humedad, distinguir entre vapor y gas deja de ser una cuestión de vocabulario. La diferencia afecta a la condensación, la presión, la medición del punto de rocío y la seguridad de una instalación. En términos sencillos, ambos ocupan el recipiente y pueden expandirse, pero no se comportan igual frente a la temperatura y la presión.
La clave está en la temperatura crítica y la posibilidad de condensación
- Vapor es la fase gaseosa de una sustancia que todavía puede volver a líquido mediante compresión o enfriamiento.
- Gas suele referirse a una sustancia por encima de su temperatura crítica, que no puede licuarse aplicando presión únicamente.
- El vapor de agua puede ser invisible; la niebla blanca visible está formada principalmente por pequeñas gotas líquidas.
- En aire comprimido, el dato más útil suele ser el punto de rocío, no solo la humedad relativa.
- Para medir correctamente hay que distinguir entre presión absoluta y presión manométrica.
Qué diferencia al vapor de un gas
La distinción más precisa depende de la temperatura crítica. Esta es la temperatura máxima a la que una sustancia puede existir como líquido y vapor en equilibrio. Por debajo de ese límite, la fase gaseosa se denomina normalmente vapor porque puede condensarse si aumenta la presión o disminuye la temperatura.
Por encima de la temperatura crítica hablamos habitualmente de gas. En ese estado, la presión por sí sola no basta para licuarlo. Para conseguirlo habría que reducir primero la temperatura por debajo del límite crítico. Esta es la respuesta termodinámica más rigurosa a la diferencia entre vapor y gas.
| Aspecto | Vapor | Gas |
|---|---|---|
| Temperatura | Normalmente inferior a la crítica | Normalmente superior a la crítica |
| Condensación | Puede lograrse con enfriamiento o compresión | No con compresión aislada |
| Ejemplo | Vapor de agua sobre un líquido caliente | Oxígeno o nitrógeno en condiciones ambientales |
| Uso industrial | Calderas, secado y procesos térmicos | Aire comprimido y gases técnicos |
En el lenguaje cotidiano, las dos palabras se mezclan con frecuencia y no siempre es un error. En ingeniería, sin embargo, conviene mantener la diferencia porque permite prever si aparecerá líquido en una tubería, un depósito o un intercambiador de calor.

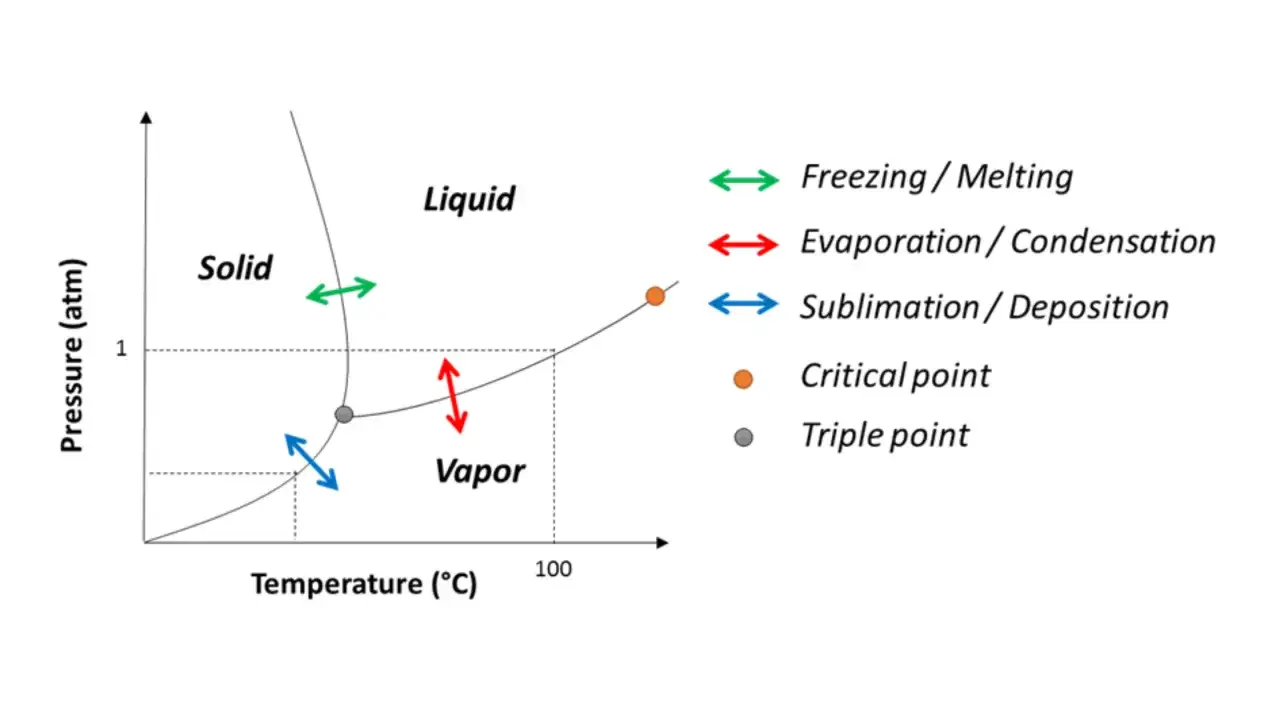

La temperatura crítica explica casi todo
Imaginemos agua dentro de un recipiente cerrado. Al calentarse, algunas moléculas escapan de la superficie y forman vapor. Si el recipiente mantiene líquido y vapor a una temperatura estable, se alcanza una presión de saturación, que aumenta rápidamente al subir la temperatura.
Si enfriamos ese vapor o elevamos su presión, parte volverá al estado líquido. El proceso inverso también es posible: cuando el líquido recibe energía, más moléculas pasan a la fase gaseosa. Esta relación entre temperatura, presión y cambio de fase es la base de la operación de una caldera y de muchos sistemas de refrigeración.
Por encima del punto crítico desaparece la frontera clara entre líquido y gas. El fluido pasa a ser supercrítico, con propiedades intermedias. En ese caso ya no tiene sentido hablar de condensación convencional, aunque la densidad pueda modificarse de forma importante mediante la presión.
Un ejemplo útil es el dióxido de carbono. Su temperatura crítica es de aproximadamente 31,1 °C. Por encima de ese valor no puede licuarse simplemente aumentando la presión. El agua, en cambio, tiene una temperatura crítica cercana a 374 °C, por lo que a temperaturas habituales puede existir como líquido, vapor o una mezcla de ambas fases.
Cómo se mide en una instalación real
En mantenimiento industrial, saber si hay vapor no consiste solo en observar una nube blanca. El agua en fase gaseosa suele ser invisible. La nube que sale de una tubería fría o de una válvula suele aparecer cuando el vapor se enfría y se transforma en diminutas gotas líquidas que dispersan la luz.
Presión de vapor y saturación
La presión de vapor indica la presión ejercida por la fase gaseosa de una sustancia cuando está en equilibrio con su líquido. No es una constante universal: depende de la sustancia y de la temperatura. Por eso, una lectura de presión sin conocer la temperatura puede llevar a conclusiones equivocadas.
En una línea de vapor, el técnico debe diferenciar entre vapor saturado y vapor sobrecalentado. El primero está cerca de la condensación y responde de manera muy sensible a las pérdidas de calor. El segundo se encuentra a una temperatura superior a la de saturación para esa presión y ofrece más margen antes de formar agua líquida.Punto de rocío en aire comprimido
Para el aire comprimido, el parámetro más práctico es el punto de rocío a presión. Indica la temperatura a la que el vapor de agua comenzaría a condensarse manteniendo la presión de trabajo. Si una tubería baja por debajo de ese valor, aparecerá agua, aunque el aire pareciera seco al salir del compresor.
La humedad relativa también es útil, pero cambia con la temperatura. Un aire que marca un 50 % de humedad relativa en la sala puede alcanzar el 100 % al enfriarse dentro de una red. Por eso, para proteger actuadores, válvulas y equipos de automatización, suelo dar prioridad al punto de rocío y al drenaje de condensados.
Ejemplos que aclaran la diferencia
El agua en una caldera
El agua líquida calentada dentro de una caldera genera vapor. Mientras permanezca por debajo de su temperatura crítica y pueda condensarse al perder calor, estamos ante vapor de agua. El riesgo no es solo energético: una mala gestión de la presión puede provocar condensación, golpes de ariete y daños en la red.
El aire de un compresor
El aire atmosférico contiene una cantidad variable de vapor de agua. Al comprimirlo, la temperatura sube, pero después suele enfriarse en el refrigerador posterior y en el depósito. Ese descenso puede hacer que el agua se condense, de modo que el separador y el purgador son tan importantes como el propio compresor.
El nitrógeno de una botella
En condiciones habituales, el nitrógeno se considera un gas. Para almacenarlo como líquido hay que trabajar a temperaturas criogénicas, porque su temperatura crítica es aproximadamente de -147 °C. A temperatura ambiente, elevar la presión no lo convierte en líquido.
Lee también: Convección en industria - Mide bien y optimiza tu proceso
La niebla visible
Cuando se abre una línea con vapor y aparece una nube blanca, no significa necesariamente que estemos viendo vapor puro. Lo más frecuente es que el gas se haya enfriado y haya formado microgotas de agua líquida. Esta observación ayuda a localizar pérdidas térmicas y zonas donde puede acumularse condensado.
Errores frecuentes al interpretar vapor y gas
El primer error consiste en llamar vapor a cualquier nube visible. La apariencia no identifica por sí sola el estado de la materia. Para saber qué ocurre hay que relacionar temperatura, presión y composición, además de comprobar si existe líquido en equilibrio.
Otro fallo habitual es confundir presión manométrica con presión absoluta. Un manómetro puede indicar 6 bar, pero la presión absoluta será aproximadamente 7 bar al sumar la presión atmosférica. Esa diferencia importa al calcular el punto de ebullición, la densidad o el comportamiento de un gas.
También se tiende a considerar que aumentar la presión siempre produce condensación. Solo es cierto cuando la temperatura está por debajo de la crítica y las condiciones permiten alcanzar la curva de saturación. En un gas por encima de su temperatura crítica, comprimirlo no crea automáticamente un líquido.
- Comprueba la temperatura real junto con la presión.
- Usa unidades coherentes y especifica si la presión es absoluta o relativa.
- En aire comprimido, controla el punto de rocío después del secador y en el punto de consumo.
- Instala drenajes adecuados en depósitos y puntos bajos de la red.
- No confundas vapor sobrecalentado con vapor saturado al elegir instrumentos o materiales.
En mi experiencia, muchos problemas atribuidos al compresor nacen en realidad de una medición incompleta. Un sensor de presión puede indicar que todo está normal mientras el agua se acumula por una caída de temperatura que nadie está registrando.
Qué término conviene usar en cada caso
En una conversación general, decir “gas” para describir el vapor de agua no suele impedir que nos entendamos. En documentación técnica, procedimientos de mantenimiento y cálculos termodinámicos, es mejor ser más exactos y reservar vapor para una fase gaseosa susceptible de condensarse.
Esta precisión mejora decisiones muy concretas. Permite seleccionar un secador de aire adecuado, estimar dónde aparecerá condensado, interpretar una tabla de propiedades del agua y evitar que una línea de vapor trabaje fuera de sus condiciones de diseño.
| Si necesitas saber... | Debes revisar... |
|---|---|
| Si aparecerá agua en una tubería | Temperatura de la pared y punto de rocío |
| Si un fluido puede licuarse | Temperatura crítica y presión de trabajo |
| La energía necesaria para cambiar de fase | Calor latente y condiciones de saturación |
| Si una lectura es comparable | Unidades, presión absoluta y ubicación del sensor |
Una comprobación sencilla antes de tomar decisiones
La diferencia entre ambos conceptos puede resumirse así: el vapor todavía está cerca de una posible condensación; el gas se encuentra en una condición en la que esa licuefacción no se consigue solo comprimiéndolo. La temperatura crítica marca el límite termodinámico, mientras que la presión de vapor y el punto de rocío ayudan a saber qué sucederá en la práctica.
Cuando haya dudas en una instalación, no me quedaría únicamente con el nombre empleado en el plano o en la conversación. Revisaría temperatura, presión absoluta, humedad y presencia de condensado. Esos cuatro datos suelen ofrecer una respuesta mucho más fiable que cualquier etiqueta.
