La idea esencial para interpretar una presión en bar
- 1 bar equivale a 100.000 Pa, es decir, 100 kPa o 0,1 MPa.
- En una red industrial, una lectura de 6 bar suele ser manométrica, no absoluta.
- La presión depende de la fuerza aplicada sobre una superficie.
- En los gases, presión y temperatura están relacionadas: si el volumen no cambia, al subir la temperatura también sube la presión.
- Para medir bien hay que elegir entre manómetro, transmisor de presión o sensor diferencial.
Qué significa realmente un bar de presión
Un bar es una unidad de presión. La presión indica cuánta fuerza ejerce un fluido, ya sea aire, agua o aceite, sobre una determinada superficie. Por eso, cuando hablamos de 1 bar, estamos describiendo una presión equivalente a 100.000 pascales, que es la unidad principal del Sistema Internacional.
La relación física es sencilla: presión = fuerza dividida entre superficie. Una fuerza concentrada en una zona pequeña produce más presión que la misma fuerza repartida sobre un área mayor. Esta idea explica tanto el funcionamiento de un compresor como la presión que soporta una tubería.
En España y en buena parte de la industria europea, el bar se utiliza a diario porque resulta práctico para las presiones habituales de neumática, hidráulica, calefacción y abastecimiento de agua. No es la unidad base del SI, pero se emplea junto al pascal en muchas fichas técnicas y equipos industriales.
Equivalencias que conviene recordar
| Unidad | Equivalencia aproximada |
|---|---|
| 1 bar | 100.000 Pa |
| 1 bar | 100 kPa |
| 1 bar | 0,1 MPa |
| 1 bar | 14,5 psi |
| 1 bar | 0,9869 atm |
La atmósfera estándar equivale aproximadamente a 1,01325 bar absolutos al nivel del mar. Esta diferencia parece pequeña, pero resulta decisiva cuando se comparan lecturas de laboratorio, cálculos termodinámicos y valores mostrados por un manómetro convencional.
La diferencia entre presión absoluta, manométrica y diferencial
Una cifra en bar no está completamente definida hasta saber respecto a qué referencia se ha medido. Este es uno de los errores que más confusión genera al leer manuales de compresores, reguladores o sensores.
| Tipo de presión | Referencia | Ejemplo práctico |
|---|---|---|
| Absoluta | Vacío perfecto | 1,013 bar cerca del nivel del mar |
| Manométrica | Presión atmosférica | 6 bar en una red de aire comprimido |
| Diferencial | Diferencia entre dos puntos | 0,3 bar de pérdida en un filtro |
Si un manómetro indica 0 bar, normalmente no significa que dentro del tubo no haya presión. Significa que la presión coincide aproximadamente con la atmosférica. Por tanto, una lectura de 6 bar manométricos representa cerca de 7 bar absolutos, aunque el valor exacto cambia con la presión atmosférica local.
La presión diferencial es especialmente útil en mantenimiento. Si un filtro de aire tiene 0,3 bar más en la entrada que en la salida, esa diferencia revela una resistencia al paso del aire. Cuando aumenta con el tiempo, suele apuntar a un elemento filtrante saturado, no necesariamente a un problema del compresor.
Qué relación tiene el bar con la termodinámica
En termodinámica, la presión es una de las variables que describen el estado de un sistema, junto con la temperatura, el volumen y la cantidad de materia. Para un gas ideal se utiliza la ecuación pV = nRT, que relaciona todas esas magnitudes.
La consecuencia práctica es clara. Si el volumen de un recipiente permanece constante y la temperatura aumenta, la presión también sube. Por ejemplo, el aire almacenado en un depósito puede mostrar una presión mayor después de un periodo de trabajo intenso, porque el compresor ha introducido aire caliente.
Cuando el gas se enfría, la presión suele descender aunque no haya una fuga. Por eso yo no diagnosticaría una pérdida de aire basándome en una sola lectura tomada justo después de parar el compresor. Conviene esperar a que el sistema alcance una temperatura más estable y repetir la prueba.
El caso del agua y los líquidos
En un líquido prácticamente incompresible, la presión hidrostática depende sobre todo de la densidad, la gravedad y la altura de la columna. Como orientación, 1 bar equivale aproximadamente a 10,2 metros de columna de agua, aunque el valor real depende de la densidad y de las condiciones de medición.
Esta relación ayuda a entender por qué una bomba situada en un sótano puede necesitar más presión para elevar agua hasta una planta superior. No basta con mirar el caudal: también hay que vencer la altura, las pérdidas por rozamiento y la presión mínima que exige el punto de consumo.
Cómo se mide correctamente en una instalación
El instrumento más habitual es el manómetro, que ofrece una lectura local y sencilla. En redes con control automático se utilizan transmisores de presión, capaces de enviar una señal eléctrica al PLC, al variador de frecuencia o al sistema de supervisión.
Manómetro, transmisor o sensor diferencial

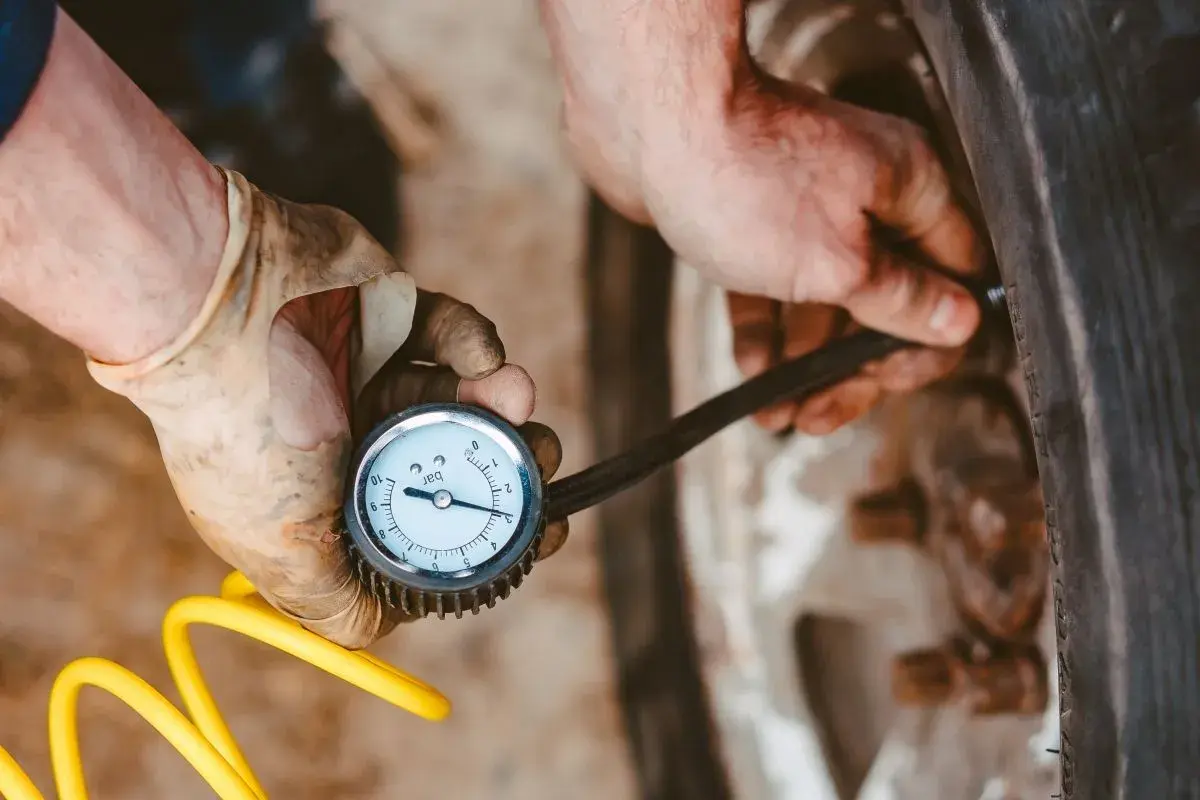

- Manómetro analógico: adecuado para una comprobación rápida y económica en campo.
- Manómetro digital: ofrece mejor resolución y puede mostrar varias unidades, aunque necesita alimentación y cuidado frente a golpes.
- Transmisor de presión: convierte la medida en una señal, por ejemplo de 4-20 mA, para automatizar el control.
- Sensor diferencial: compara dos puntos y resulta útil para filtros, caudalímetros y control de salas limpias.
La precisión no depende solo del instrumento. También influyen la posición, las vibraciones, la temperatura, la pulsación del fluido y el rango elegido. Un sensor de 0 a 100 bar puede funcionar, pero será menos sensible para controlar una línea que trabaja normalmente entre 5 y 7 bar que otro de 0 a 10 bar.
En mantenimiento industrial recomiendo comprobar la calibración según la criticidad del proceso y las indicaciones del fabricante. Una desviación pequeña puede ser irrelevante en una red auxiliar, pero provocar fallos repetidos en una electroválvula neumática o en un proceso que necesite una presión muy estable.
Ejemplos de uso en aire, agua y automatización
En una instalación de aire comprimido, una presión de trabajo habitual puede situarse entre 6 y 8 bar manométricos. Sin embargo, elevar la presión del compresor no siempre mejora el resultado. Cada bar adicional puede aumentar el consumo energético y agravar las fugas, por lo que primero revisaría reguladores, tuberías, filtros y puntos de escape.En circuitos de agua, la presión se utiliza para comprobar si una bomba entrega el rendimiento esperado o si existe una obstrucción. Una caída de presión después de un filtro puede ser normal dentro de ciertos límites, pero una disminución repentina antes de los puntos de consumo merece revisar la bomba, las válvulas y la posible presencia de aire en la red.
En automatización, el sensor de presión puede ordenar el arranque de un compresor, detener una bomba o generar una alarma. El ajuste debe incluir histéresis, que es la diferencia entre la presión de arranque y la de parada. Sin ella, el equipo puede arrancar y detenerse continuamente cuando la lectura oscila alrededor de un único umbral.
Lee también: Calor específico - ¿Cómo calcularlo sin errores?
Un ejemplo de interpretación
Imaginemos una línea neumática con 7 bar en la salida del depósito y solo 5,8 bar junto al actuador. La diferencia de 1,2 bar no se soluciona necesariamente aumentando la presión del compresor. Primero comprobaría el diámetro de la tubería, la longitud del recorrido, los racores, el estado de los filtros y el caudal que exige el cilindro durante el movimiento.
Este ejemplo muestra una regla que aplico con frecuencia: una lectura correcta en el compresor no garantiza que la máquina reciba la presión necesaria. Hay que medir en varios puntos y observar el sistema en reposo y durante el consumo.
Errores habituales al trabajar con esta unidad
El primer error consiste en confundir bar absolutos con bar manométricos. El segundo es comparar directamente bar, psi o kPa sin hacer la conversión. También es frecuente interpretar una presión estática como si representara el comportamiento real de una instalación que está funcionando a plena carga.
- No comprobar la referencia del instrumento antes de interpretar la cifra.
- Usar un sensor con un rango demasiado amplio para una presión de trabajo pequeña.
- Medir después de un regulador sin revisar la presión disponible antes del regulador.
- Ignorar la temperatura del aire comprimido al comparar lecturas.
- Confundir pérdida de presión con falta de caudal.
La presión y el caudal están relacionados, pero no son lo mismo. Una red puede mantener 6 bar en reposo y caer notablemente cuando varios actuadores trabajan a la vez. En ese caso, el problema puede estar en la capacidad de suministro o en las restricciones del circuito, no en la cifra nominal del manómetro.
Cómo interpretar una lectura en bar sin equivocarse
Para leer bien cualquier valor, empiezo por identificar el tipo de presión, la unidad y el punto exacto de medida. Después observo si el equipo estaba parado o consumiendo aire, agua u otro fluido, y comparo el resultado con las condiciones normales de funcionamiento.
La cifra aislada rara vez cuenta toda la historia. Un registro de presión en distintos momentos permite detectar tendencias, como una caída progresiva en un filtro, una subida de temperatura en un depósito o ciclos demasiado frecuentes del compresor.
En pocas palabras, un bar no es una característica del equipo, sino una forma de expresar la presión que actúa sobre un fluido o una superficie. Cuando se interpreta junto con la temperatura, el volumen, el caudal y el punto de referencia, se convierte en una herramienta muy útil para diseñar, ajustar y mantener instalaciones industriales.
