Cómo medir la condensación en aire comprimido sin errores

La condensación aparece cuando el vapor de agua del aire deja de poder mantenerse en fase gaseosa y pasa a líquido, normalmente porque la temperatura ha bajado o la presión ha cambiado. En mantenimiento industrial, el aire condensado en una línea no es un detalle menor: indica pérdidas de energía, riesgo de corrosión y fallos de instrumentación. En este artículo explico cómo leer ese fenómeno desde la termodinámica, cómo medirlo con criterio y qué señales me hacen pensar que una instalación está trabajando demasiado cerca del punto de rocío.

Qué ocurre realmente cuando el vapor deja de ser invisible

Yo suelo empezar por lo básico, porque aquí se comete un error muy común: pensar que la humedad es una idea abstracta y no una variable física con límites muy concretos. El aire puede contener vapor de agua hasta un cierto nivel, pero ese límite depende de la temperatura. Cuando se supera, o cuando el aire se enfría lo suficiente, el exceso ya no puede seguir en forma gaseosa y aparece el agua líquida.

Ese cambio tiene una consecuencia práctica muy clara: si una superficie está por debajo del punto de rocío, condensará agua. Por eso una tubería fría, un intercambiador mal dimensionado o una línea que se enfría por la noche puede acabar con gotas, charcos o corrosión interna aunque el aire “parezca seco”.

Un ejemplo sencillo ayuda mucho. Si el ambiente está a 20 °C y 60 % de humedad relativa, el punto de rocío ronda los 12 °C. Eso significa que cualquier superficie que baje de ese umbral puede empezar a generar condensación. No hace falta llegar a una situación extrema; basta con una caída térmica moderada y sostenida.

Además, cuando el vapor se condensa libera calor latente. Dicho de otra forma: no solo aparece agua, también se libera energía. Esa energía es la razón por la que la condensación no es un detalle cosmético, sino una parte real del balance térmico del sistema. Lo que parece una simple gota está diciendo que el aire ha cruzado un umbral termodinámico, y eso nos lleva directamente a la parte más importante: la relación entre temperatura, presión y saturación.

Por qué la termodinámica decide dónde aparece el agua

La termodinámica no deja mucho margen a la intuición. Si la cantidad de vapor permanece constante y baja la temperatura, la humedad relativa sube hasta llegar al 100 %. A partir de ahí, cualquier enfriamiento adicional provoca condensación. En una mezcla de aire y vapor de agua, la presión parcial del vapor es la que manda; no basta con saber la temperatura ambiente.

En campo, yo separo tres ideas que conviene no mezclar:

La diferencia entre punto de rocío atmosférico y punto de rocío a presión no es un matiz académico. En una red comprimida, el aire sale caliente del compresor, se enfría en el aftercooler y allí parte del vapor se transforma en condensado. Si después la línea vuelve a enfriarse, el problema se repite. Por eso en aire comprimido trabajamos con el punto de rocío a presión y no solo con la humedad ambiental.

También conviene recordar la escala energética del fenómeno. La condensación implica liberar del orden de 2,4 MJ por cada kilogramo de agua, una cifra suficiente para explicar por qué los intercambiadores, secadores y separadores tienen que estar bien ajustados. Cuando el sistema no evacua esa energía y esa humedad con estabilidad, el resultado suele ser predecible: agua donde no debería haberla. Con ese marco, medir bien deja de ser un trámite y pasa a ser una parte del control del proceso.

Cómo medirlo bien en campo

La medición es donde más se nota la diferencia entre una lectura útil y una lectura engañosa. Yo no me fío de un valor aislado si no sé dónde se ha tomado, con qué sensor y bajo qué condiciones de flujo. En aire húmedo y en líneas de proceso, el montaje importa tanto como el instrumento.

Hay tres herramientas que uso como referencia mental:

Cuando la lectura va a guiar una decisión de mantenimiento, yo sigo siempre una secuencia parecida:

1. Verifico que el sensor esté en la zona de flujo representativa, no en un rincón frío o muerto de la instalación.
2. Compruebo la presión real del tramo, porque el punto de rocío cambia si cambia la presión.
3. Dejo estabilizar el sistema antes de tomar la lectura, sobre todo si el compresor o el secador acaban de arrancar.
4. Evito líneas de muestreo demasiado frías, porque pueden condensar agua antes de tiempo y falsear el resultado.
5. Comparo el dato con la temperatura mínima esperable del punto de uso, no con la temperatura media de la nave.

En la práctica, una instalación puede parecer correcta en pantalla y seguir generando agua en puntos concretos por un mal muestreo. Por eso el valor del instrumento no sustituye al criterio; lo completa. Y precisamente ahí entra la parte industrial más útil: qué significa ese dato dentro de una red de aire comprimido.

Qué cambia en una red de aire comprimido

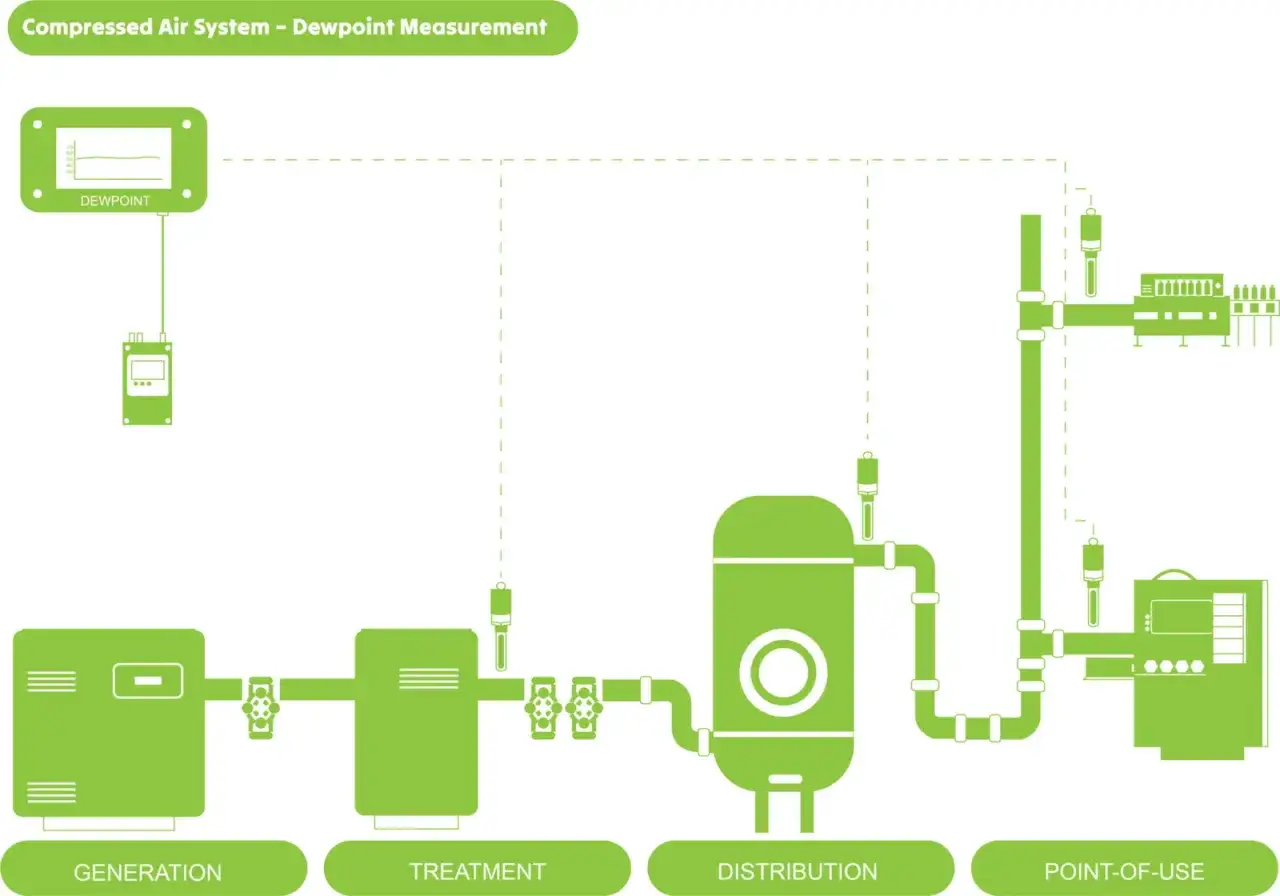

En una instalación comprimida, la secuencia real es casi siempre la misma: el compresor eleva temperatura y presión, el aftercooler enfría, el agua condensa, el separador retira parte del líquido y el secador reduce el contenido de vapor restante. Si uno de esos pasos falla, el agua acaba viajando por la red.

La norma ISO 8573-1 usa el punto de rocío a presión como referencia para clasificar el contenido de agua. Como orientación habitual, muchas plantas trabajan con referencias parecidas a estas:

Yo trataría esos valores como un marco de trabajo, no como una receta universal. La temperatura ambiente, la longitud de la red, el aislamiento, los arranques y paradas, y la temperatura mínima en invierno pueden mover mucho el resultado real. En una planta situada en una zona con noches frías o con cambios bruscos entre nave y exterior, un margen insuficiente se convierte rápido en agua líquida dentro de la línea.

También hay tres equipos que hacen una diferencia enorme y que a veces se subestiman: el drenaje automático del condensado, el secador y la filtración previa al punto de uso. El filtro protege, pero no seca por sí solo; el secador reduce el punto de rocío; el drenaje evita que el líquido se quede acumulado en el sistema. Cuando uno de los tres falta o está mal ajustado, la red empieza a trabajar con inercia húmeda. Y cuando eso pasa, la lectura del sensor ya no es el único problema.

Los errores que más distorsionan la lectura

En este tema he visto repetirse siempre los mismos fallos. No son errores dramáticos, pero sí suficientes para sacar conclusiones equivocadas.

1. Confundir humedad relativa con punto de rocío. La primera depende mucho de la temperatura; el segundo te dice dónde aparecerá el agua.
2. Medir en un punto que ya ha condensado. Si el agua se ha formado antes de llegar al sensor, la lectura ya no representa el estado real de la red.
3. Tomar datos justo después del arranque. El sistema todavía no está estabilizado y el valor puede ser más optimista o más pesimista de lo que será en régimen normal.
4. Ignorar la presión del tramo. En aire comprimido, una variación de presión cambia el comportamiento de la humedad y la interpretación deja de ser válida.
5. No recalibrar el instrumento. Un sensor desviado durante meses da una falsa sensación de control, y ese es el tipo de fallo que más cuesta detectar.

Mi consejo aquí es muy directo: si la lectura no encaja con lo que ves en la instalación, no des por buena la pantalla. Revisa el punto de toma, el estado del sensor, la temperatura del entorno y la historia de arranque del sistema. Muchas veces el problema no está en el secador, sino en el modo de medirlo.

Cuando se corrigen esos errores, lo siguiente ya no es complicar el sistema, sino vigilarlo con disciplina para que la condensación no vuelva a aparecer por sorpresa.

Lo que yo vigilaría para que la condensación no vuelva

Si tuviera que priorizar, me centraría en cuatro frentes muy concretos. Primero, comprobaría que el secador esté dimensionado para la carga real, no solo para la nominal de catálogo. Segundo, revisaría las purgas automáticas, porque un drenaje atascado convierte cualquier condensado en un problema recurrente. Tercero, prestaría atención al aislamiento y a los tramos expuestos a enfriamiento nocturno. Y cuarto, no me quedaría con una lectura aislada: revisaría tendencias, cambios de estación y variaciones de demanda.

Hay una regla práctica que me parece especialmente útil: dejar un margen de varios grados entre el punto de rocío y la temperatura mínima esperable de la línea. En muchas instalaciones yo no bajaría de 3 a 5 °C de margen, y en entornos más inestables sería todavía más conservador. No porque la cifra sea mágica, sino porque la realidad de planta nunca se comporta como una hoja de cálculo ideal.

La otra decisión que marca diferencia es pensar en el sistema completo. Si una máquina consume más caudal a ciertas horas, si el aire exterior entra más caliente y húmedo en verano o si la nave se enfría por la noche, el perfil de condensación cambia. Yo prefiero una red un poco sobredimensionada en secado y bien drenada antes que una instalación que trabaja al límite y obliga a reparar daños secundarios cada pocos meses.

Al final, la forma más fiable de dominar la condensación es sencilla: medir el punto correcto, interpretar el dato con contexto y mantener una reserva térmica suficiente para que el vapor no encuentre el camino hacia el líquido. Cuando esa lógica se aplica bien, el agua deja de ser una sorpresa y pasa a ser una variable controlada.
