Cuando un espejo se empaña, una tubería empieza a gotear o una nube blanca sale de una instalación, el vapor de agua está detrás del fenómeno, aunque no siempre sea visible. Yo lo explico como la fase gaseosa del agua, formada por moléculas separadas que transportan energía y humedad. Entender su relación con la temperatura, la presión y el punto de rocío resulta esencial tanto en casa como en sistemas de aire comprimido, secado y automatización industrial.
El vapor de agua cambia de comportamiento según la temperatura y la presión
- Definición El vapor de agua es agua en estado gaseoso, invisible cuando está completamente mezclada con el aire.
- Evaporación Puede producirse a cualquier temperatura, no solo a 100 °C.
- Condensación Aparece cuando el vapor se enfría hasta alcanzar su punto de rocío.
- Medición Se controla mediante humedad relativa, humedad absoluta, presión parcial y temperatura de rocío.
- Industria En aire comprimido, un punto de rocío inadecuado puede provocar corrosión, averías y contaminación del producto.
Qué es el vapor de agua y cómo se forma
El vapor de agua es el agua en estado gaseoso. Sus moléculas han recibido suficiente energía para separarse de la fase líquida o sólida y moverse libremente entre las moléculas del aire. No tiene color ni olor, por lo que el vapor auténtico no se ve a simple vista.

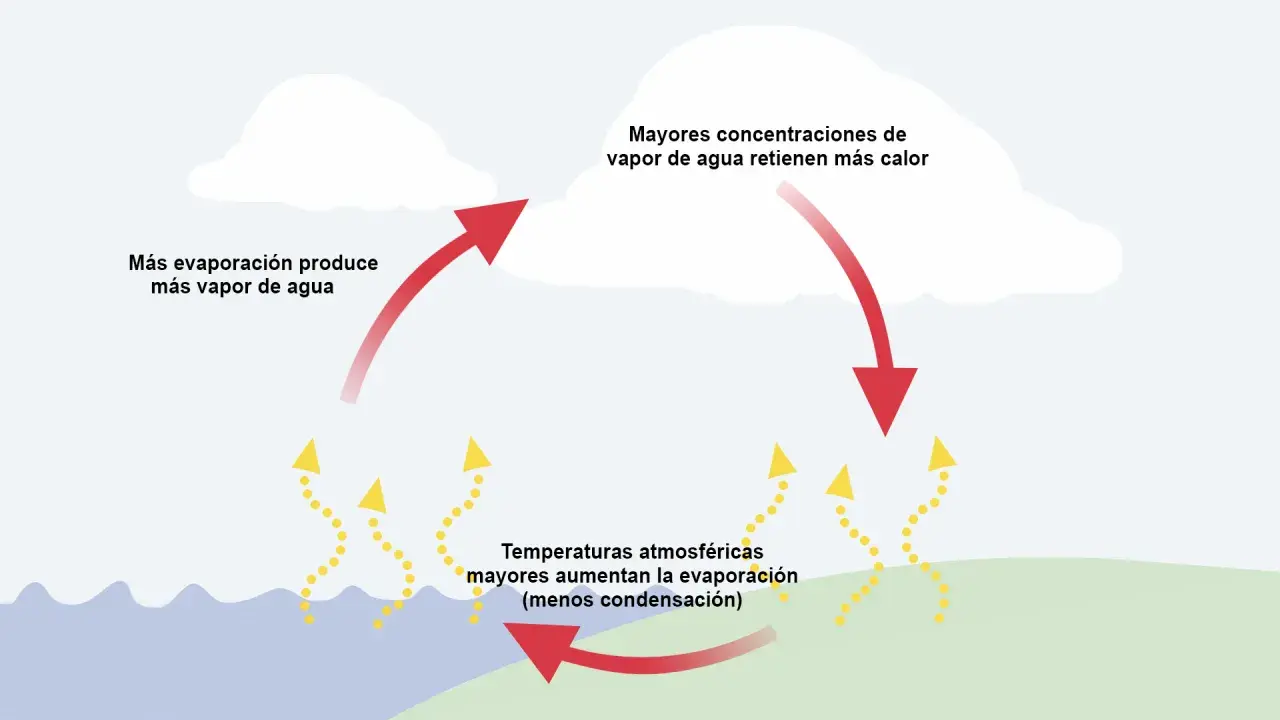

Puede aparecer por evaporación, ebullición o sublimación. La evaporación ocurre en la superficie de un líquido y puede producirse incluso con agua fría. La ebullición, en cambio, afecta a toda la masa del líquido cuando la presión de vapor alcanza la presión exterior.
Por eso es incorrecto pensar que el agua solo genera vapor a 100 °C. Ese valor corresponde aproximadamente a la ebullición a nivel del mar, con una presión cercana a 101,3 kPa. En una montaña, donde la presión atmosférica es menor, el agua hierve a una temperatura inferior.
Evaporación y ebullición no son lo mismo
En la evaporación escapan las moléculas con más energía situadas en la superficie. El proceso consume energía y puede enfriar el líquido restante, como sucede con el sudor sobre la piel o con una charca después de varias horas de sol.
Durante la ebullición se forman burbujas de vapor dentro del agua. La temperatura de cambio depende de la presión, una relación que en instalaciones térmicas resulta mucho más importante que la cifra redonda de 100 °C.
Por qué el vapor no siempre se ve
Una confusión muy habitual aparece al observar el vapor que sale de una olla o de una tubería. La zona inmediatamente situada sobre el agua puede contener vapor real y ser completamente transparente. La nube blanca que vemos unos centímetros más lejos está formada por diminutas gotas de agua líquida suspendidas.
El mecanismo es sencillo. El aire húmedo se mezcla con aire más frío, pierde capacidad para mantener el agua en forma gaseosa y alcanza la saturación. Entonces parte del vapor se condensa en gotas, creando niebla, vaho o una pluma blanca.
Lo mismo ocurre al respirar en invierno. El aire que exhalamos contiene humedad y sale caliente, pero al mezclarse con el ambiente frío se enfría rápidamente. Lo visible no es el vapor en sí, sino el agua condensada.
El papel de la humedad relativa
La humedad relativa indica qué proporción de vapor contiene el aire respecto a la cantidad máxima que podría contener a esa temperatura. Un valor del 100 % significa que el aire está saturado, no que el ambiente tenga la misma cantidad absoluta de agua en todas las situaciones.
El aire caliente puede contener más vapor que el aire frío. Por eso una habitación a 20 °C y con un 60 % de humedad relativa puede tener más agua en forma gaseosa que otra a 10 °C con el mismo porcentaje. El porcentaje por sí solo no basta para evaluar el riesgo de condensación.
Las propiedades termodinámicas que explican su comportamiento
Para estudiar el vapor de agua utilizo cuatro variables principales: temperatura, presión, volumen y cantidad de agua. En una mezcla de aire húmedo también interesa la presión parcial, que representa la parte de la presión total aportada por el vapor.
La presión de saturación aumenta con la temperatura. Como referencia, la presión de vapor saturado del agua es aproximadamente de 2,34 kPa a 20 °C y de 3,17 kPa a 25 °C. Esta diferencia explica por qué calentar aire reduce su humedad relativa aunque no se haya eliminado agua.
| Condición | Qué significa | Ejemplo práctico |
|---|---|---|
| Vapor no saturado | El aire aún puede incorporar más vapor | Aire seco en una sala calentada |
| Vapor saturado | Se ha alcanzado el equilibrio con agua líquida | Aire al 100 % de humedad relativa |
| Vapor sobrecalentado | El vapor está a una temperatura superior a la de saturación para su presión | Vapor empleado en determinados procesos térmicos |
| Mezcla húmeda | Contiene vapor y gotas de agua líquida | Aire comprimido con arrastre de condensado |
El calor latente y la energía almacenada
Convertir agua líquida en vapor requiere mucha energía. A presión atmosférica, el calor latente de vaporización ronda los 2,26 MJ por kilogramo cerca de 100 °C. Esa energía queda asociada al cambio de fase y se libera cuando el vapor vuelve a condensarse.
Este principio explica la utilidad del vapor en calefacción, esterilización y procesos industriales. También explica sus riesgos: una pequeña cantidad de vapor puede transferir mucha energía al condensarse sobre una superficie o sobre la piel.
Cómo se mide el vapor de agua en el aire
No existe una única medida válida para todas las aplicaciones. En una vivienda suele bastar con conocer la humedad relativa, mientras que en una red de aire comprimido interesa sobre todo la temperatura de punto de rocío a presión.
Humedad relativa y humedad absoluta
La humedad relativa se expresa en porcentaje y compara la cantidad actual de vapor con la cantidad máxima posible a la misma temperatura. La humedad absoluta indica cuánta masa de agua hay en un volumen de aire, normalmente en gramos por metro cúbico.
Para cálculos técnicos también se utiliza la relación de mezcla, que compara la masa de vapor con la masa de aire seco. Yo prefiero no mezclar estos conceptos, porque una lectura de 70 % de humedad relativa no permite conocer por sí sola cuántos gramos de agua hay realmente.

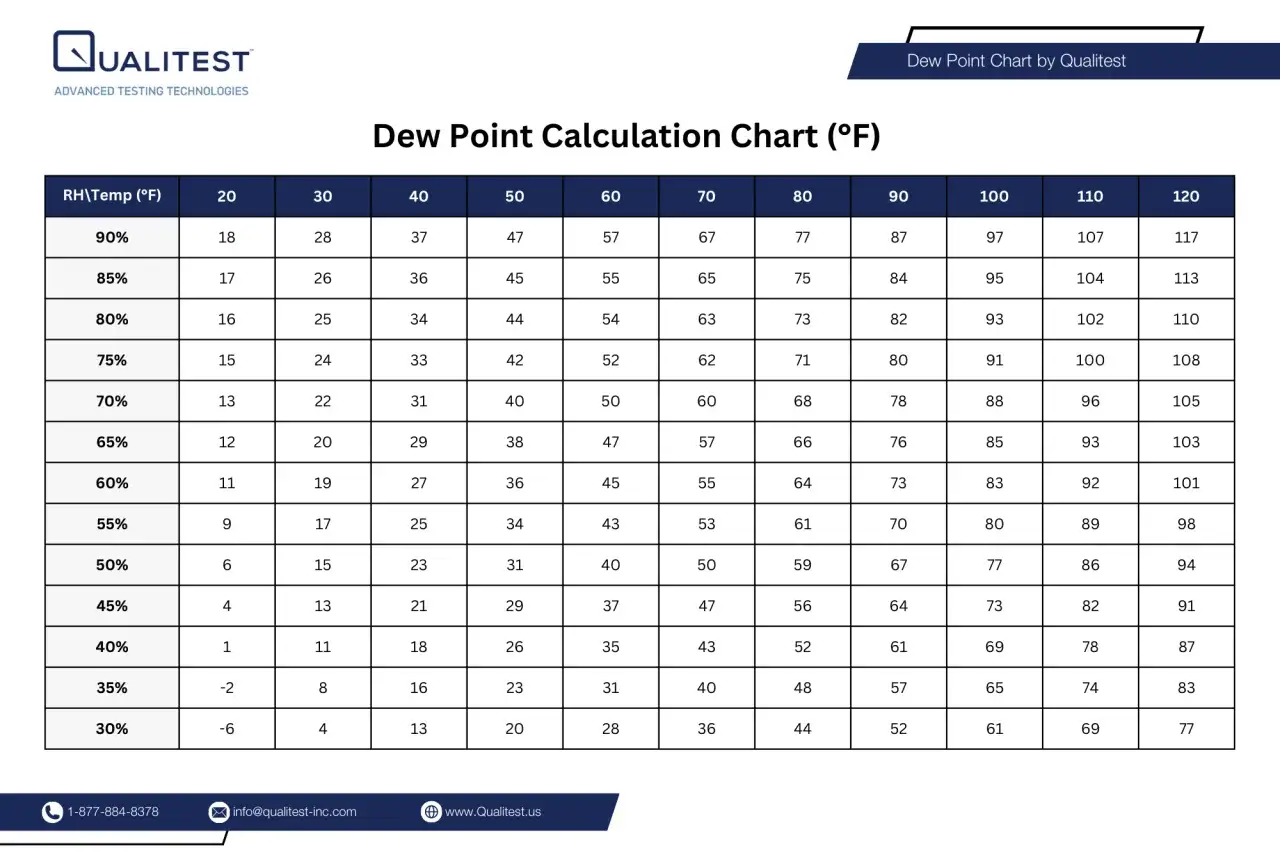

Punto de rocío
El punto de rocío es la temperatura a la que el aire debe enfriarse para que comience la condensación, manteniendo constante la cantidad de vapor. Si una tubería está más fría que ese valor, aparecerán gotas en su interior o en su superficie.
En una sala a 25 °C con una humedad relativa elevada, el punto de rocío puede estar cerca de la temperatura ambiente. En ese caso, basta una pared fría, una carcasa metálica o una línea sin aislamiento para que se forme condensado.
Instrumentos habituales
- Higrómetro Mide normalmente la humedad relativa y la temperatura.
- Psicrómetro Compara la temperatura de bulbo seco y bulbo húmedo para calcular la humedad.
- Sensor capacitivo Detecta cambios en un material que absorbe humedad y se usa mucho en control automático.
- Higrómetro de espejo enfriado Identifica con precisión la condensación y se reserva para mediciones de referencia.
- Medidor de punto de rocío Es habitual en aire comprimido, secadores y gases técnicos.
La ubicación del sensor importa tanto como su tecnología. Un equipo instalado junto a una fuente de calor, expuesto a corrientes directas o colocado después de una fuga de aire puede ofrecer una lectura correcta en ese punto y poco útil para el resto de la instalación.
Qué ocurre con el vapor en el aire comprimido
El aire atmosférico siempre contiene cierta cantidad de vapor. Cuando se comprime, el volumen disminuye y el aire puede calentarse durante la compresión. Al enfriarse después del compresor, parte de la humedad se transforma en agua líquida, por lo que los separadores, purgadores y secadores cumplen una función esencial.
El parámetro más útil es el punto de rocío a presión. No debe confundirse con el punto de rocío atmosférico, porque la presión modifica la relación entre temperatura, volumen y condensación. Una lectura de -20 °C a presión de trabajo no equivale exactamente a la misma condición expresada a presión atmosférica.
Secadores y elección del nivel de humedad
Un secador frigorífico suele ser suficiente para aplicaciones generales de taller y automatización, donde se acepta un punto de rocío alrededor de +3 °C. Para instrumentación sensible, líneas exteriores o procesos con exigencias higiénicas, puede ser necesario un secador de adsorción con valores de -20 °C, -40 °C o incluso inferiores.
El punto más bajo no siempre es la mejor decisión. Un secador de adsorción normalmente consume más energía y puede generar una mayor caída de presión. Mi recomendación es definir primero la calidad de aire exigida por el proceso y elegir después el tratamiento, sin sobredimensionar por simple precaución.
Lee también: ¿Qué significa un bar de presión? Guía para interpretarlo
Errores que provocan problemas
- Medir la humedad antes del secador y asumir que representa el aire ya tratado.
- Confundir una purga automática bloqueada con un fallo del compresor.
- Ignorar la temperatura de las tuberías, especialmente en zonas exteriores.
- Instalar el sensor sin respetar el caudal, la presión y el tiempo de estabilización.
- Evaluar el sistema solo en verano y olvidar las condiciones frías del invierno.
La humedad puede causar corrosión, obstrucciones, congelación y defectos de pintura. En automatización neumática también deteriora válvulas, cilindros y lubricantes, mientras que en procesos alimentarios o farmacéuticos puede comprometer la calidad del producto.
Cómo controlar la condensación de forma práctica
La regla más eficaz es mantener las superficies y las líneas por encima del punto de rocío o eliminar suficiente humedad para que este quede por debajo de la temperatura mínima del sistema. En una instalación industrial conviene combinar separación de condensados, drenaje fiable, filtración y secado.
- Medir la temperatura, la presión y el punto de rocío en varios puntos de la instalación.
- Localizar las zonas frías, los tramos sin aislamiento y los puntos bajos donde se acumula agua.
- Revisar purgadores, filtros y separadores con la frecuencia indicada por el fabricante.
- Seleccionar el secador según el proceso, el caudal real y la presión de trabajo.
- Verificar el resultado durante las condiciones más exigentes, no solo cuando el sistema funciona con poca carga.
En una vivienda, ventilar cuando el aire exterior es más seco, evitar secar ropa dentro y mejorar el aislamiento de superficies frías suele reducir la condensación. Si aparecen gotas de forma persistente, yo comprobaría primero el punto de rocío y no me limitaría a bajar la humedad relativa con un deshumidificador.
La regla práctica para no equivocarse con el vapor
La idea esencial es sencilla: el vapor de agua es invisible, cambia de fase según la temperatura y la presión, y se vuelve visible solo cuando se condensa en gotas. Para interpretarlo correctamente hay que distinguir entre cantidad de vapor, humedad relativa y punto de rocío.
En mantenimiento industrial, la medición más útil depende del riesgo real. Un higrómetro puede bastar para controlar una sala, pero una red de aire comprimido necesita conocer su punto de rocío a presión y comprobarlo en las condiciones de trabajo.
Cuando se controla ese dato, se evitan muchas averías que suelen atribuirse erróneamente al compresor o a la automatización. La temperatura, la presión y el drenaje forman el triángulo que determina si el agua seguirá como vapor o acabará convertida en condensado.
