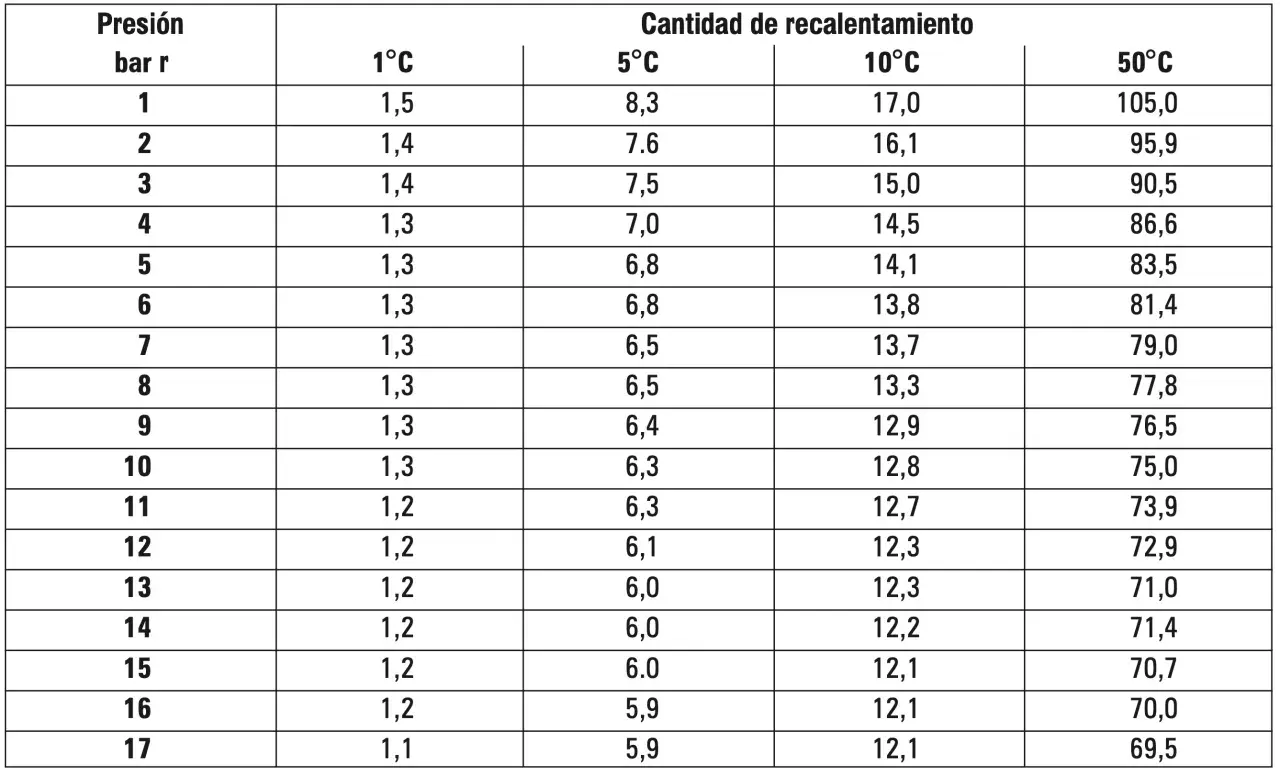

Una tabla de vapor saturado es la herramienta que yo consulto cuando necesito pasar de una lectura de presión a datos útiles de verdad: temperatura de saturación, entalpía, entropía y volumen específico. En medición y termodinámica, ese salto es decisivo porque el vapor no solo “está o no está”; también transporta energía, cambia de estado y condiciona el rendimiento de calderas, intercambiadores y líneas de proceso. Aquí explico cómo leer esas columnas, qué significa cada magnitud en planta y dónde suelen aparecer los errores que más distorsionan los cálculos.
Lo esencial para interpretar vapor y energía sin perder precisión
- La relación presión-temperatura en saturación es única: fijada una, la otra queda determinada.
- La presión correcta para usar la tabla es absoluta, no manométrica.
- Las columnas de h, s y v dicen cuánta energía transporta el vapor y cuánto ocupa.
- La calidad del vapor, x, solo tiene sentido cuando hay mezcla líquido-vapor.
- Al acercarse al punto crítico, la diferencia entre líquido y vapor se reduce hasta desaparecer.
- En mantenimiento industrial, esta tabla sirve para validar calderas, trampas, intercambiadores y balances térmicos.
Qué resuelve realmente una tabla de vapor saturado
Lo primero que aclaro cuando trabajo con vapor es esto: la tabla no es un listado decorativo de números, sino una forma compacta de describir el equilibrio entre agua líquida y vapor. En la zona de saturación, a cada presión le corresponde una temperatura de ebullición, y a cada temperatura le corresponde una presión de equilibrio; no hay margen de ambigüedad mientras el estado sea realmente saturado.
Eso importa porque, en una instalación real, yo no necesito solo saber si hay vapor. Necesito saber en qué estado está, cuánta energía útil puede entregar y cuánto volumen ocupa para dimensionar tuberías, válvulas y equipos. La formulación industrial más usada para estas propiedades es IAPWS-IF97, precisamente porque está pensada para ingeniería y cálculo operativo.
En términos prácticos, la tabla de vapor de saturación responde tres preguntas muy concretas: qué temperatura tendrá el vapor a cierta presión, cuánta energía libera al condensarse y cómo cambia su densidad cuando la presión sube. Esa última parte suele pasarse por alto, y luego aparecen errores en caudales, golpes de ariete o intercambiadores que no rinden como se esperaba. Con esa base clara, ya se puede leer la tabla sin confundir columnas.
Cómo leer una tabla de vapor saturado sin perderse en las columnas
Yo suelo empezar por separar las magnitudes “de estado” de las magnitudes “de proceso”. Las primeras me dicen cómo está el vapor; las segundas me ayudan a calcular cuánto trabajo térmico puede hacer. La lectura correcta depende mucho de no mezclar presión absoluta con presión manométrica, porque una diferencia pequeña en el manómetro cambia la temperatura de saturación y arruina el cálculo si no la conviertes antes.
Las columnas más habituales son estas:
| Magnitud | Qué significa | Por qué importa |
|---|---|---|
| P | Presión del agua o del vapor | Determina el punto de saturación |
| Tsat | Temperatura de saturación | Indica la temperatura de ebullición a esa presión |
| vf y vg | Volumen específico del líquido y del vapor | Sirve para caudal, tamaño de tuberías y expansión |
| hf, hg, hfg | Entalpía del líquido, del vapor y calor latente | Es la base de balances energéticos y transferencia de calor |
| sf, sg | Entropía en líquido y vapor saturados | Útil en ciclos térmicos y análisis termodinámico |
| x | Calidad del vapor o fracción másica de vapor | Indica cuánto de la mezcla está realmente en fase vapor |
La relación que más uso en campo es la de la calidad del vapor: h = h_f + x·h_fg. Si x = 1, tengo vapor saturado seco; si 0 < x < 1, estoy ante una mezcla húmeda; y si el estado supera la línea de saturación, ya no me sirve la tabla de saturación, sino la de vapor sobrecalentado. Ese matiz es el que evita muchos cálculos “bonitos” pero falsos.
Una vez entendido esto, el siguiente paso es ver cómo cambian esos valores cuando sube la presión, porque ahí aparece la parte más útil para planta.
Qué cambia con la presión y por qué importa en planta
La evolución de la tabla tiene una lógica muy clara: al subir la presión, sube la temperatura de saturación, aumenta la entalpía del líquido saturado y, al mismo tiempo, el calor latente y el volumen específico del vapor caen con fuerza. Eso se nota muchísimo en operación, porque un kilo de vapor no “rinde” igual a baja presión que a alta presión.
Tomando valores representativos de una tabla termodinámica de referencia, la tendencia se ve así:
| Tsat (°C) | Psat (bar abs) | hf (kJ/kg) | hfg (kJ/kg) | vg (m³/kg) | Lectura práctica |
|---|---|---|---|---|---|
| 100 | 1,014 | 419,17 | 2256,4 | 1,6718 | Vapor muy expansivo y con alto calor latente |
| 200 | 15,549 | 852,27 | 1939,7 | 0,12721 | Menos volumen por kilo y menor energía de cambio de fase |
| 300 | 85,879 | 1345,0 | 1404,6 | 0,021660 | El vapor se vuelve mucho más denso y exige más rigor de diseño |
| 373 | 218,14 | 1969,7 | 260,1 | 0,004045 | Zona muy próxima al punto crítico, con separación de fases mínima |
La lectura operativa es directa: entre 100 °C y 200 °C el calor latente baja en unos 316,7 kJ/kg, y el volumen específico del vapor cae de 1,6718 a 0,12721 m³/kg. Eso significa que, a igualdad de masa, el vapor de alta presión ocupa muchísimo menos espacio, pero también entrega menos energía de evaporación por kilo. En un balance térmico, ese detalle marca la diferencia entre un equipo que “parece suficiente” y uno que realmente cubre la carga.
Además, la tabla no se puede estirar indefinidamente: el punto crítico del agua está en torno a 373,946 °C y 22,064 MPa, y a partir de ahí desaparece la distinción clásica entre líquido y vapor. Por eso la zona alta de la tabla exige más cuidado, más interpolación y menos suposiciones rápidas.
Cómo diferenciar vapor saturado, sobrecalentado y agua comprimida
Este es uno de los puntos donde más errores veo en mantenimiento industrial. El vapor saturado está justo en la frontera de cambio de fase; el vapor sobrecalentado ya está por encima de su temperatura de saturación a esa presión; y el agua comprimida, también llamada líquido subenfriado, está por debajo de su temperatura de ebullición para esa presión. Son tres estados distintos y no admiten la misma tabla.
| Estado | Cómo se comporta | Tabla adecuada | Error típico |
|---|---|---|---|
| Vapor saturado | Está justo en equilibrio líquido-vapor | Tabla de saturación | Confundirlo con vapor seco cuando en realidad hay humedad |
| Vapor sobrecalentado | Su temperatura supera la de saturación a la misma presión | Tabla de sobrecalentado | Usar valores de saturación y subestimar entalpía o temperatura |
| Agua comprimida | Permanece líquida por debajo de la saturación | Tabla de líquido comprimido o aproximación adecuada | Aplicar propiedades del vapor y sobredimensionar o deformar el balance |
Yo suelo aplicar una comprobación muy simple: si conozco la presión y la temperatura de línea, comparo la temperatura medida con la temperatura de saturación de esa presión. Si la medida está por encima, estoy en sobrecalentamiento; si coincide, estoy en saturación; y si queda por debajo, sospecho líquido, mezcla húmeda o una lectura mal ubicada. Esa comprobación rápida evita muchos diagnósticos erróneos.
La transición entre estos estados no es un detalle académico, sino una decisión de cálculo. Y en la práctica se nota enseguida cuando paso de un problema puramente termodinámico a uno de control, instrumentación o mantenimiento.
Cómo aplicarla en medición y mantenimiento industrial
En una planta de vapor, yo no uso la tabla solo para ejercicios de pizarra. La uso para verificar si la caldera entrega el punto previsto, si una trampa está evacuando condensado como debe y si un intercambiador está aprovechando la energía que realmente trae la línea. Ahí es donde la tabla se convierte en una herramienta de diagnóstico, no en una simple referencia.
Los casos más habituales son estos:
- Calderas: comparar presión, temperatura y producción de vapor para detectar desviaciones de control o ensuciamiento.
- Intercambiadores: estimar el calor útil a partir de la caída de entalpía del vapor al condensarse.
- Trampas de vapor: comprobar si el condensado sale a tiempo o si la línea acumula agua y reduce el intercambio.
- Válvulas reductoras: anticipar cómo cambia la temperatura de saturación tras una caída de presión.
- Retornos de condensado: identificar si hay flashing, es decir, evaporación instantánea del condensado al caer la presión.
Un ejemplo sencillo aclara por qué esta tabla sí afecta al rendimiento real. A 100 °C, el vapor saturado libera unos 2256,4 kJ/kg al condensarse; a 200 °C, esa cifra baja a 1939,7 kJ/kg. La diferencia ronda el 14 %, suficiente para que un intercambiador, una autoclave o una red de proceso quede corta si se dimensionó pensando solo en “vapor caliente” y no en el estado termodinámico concreto. En un entorno de mantenimiento, esa diferencia se traduce en menos margen, más condensado y, a menudo, más averías por operación fuera del punto de diseño.
Por eso, cuando reviso una instalación, no me quedo con una lectura aislada. Cruzo presión, temperatura, caudal y condensado, porque la tabla solo funciona bien cuando la realidad de planta acompaña al estado que se está suponiendo.
Los errores que yo vigilaría antes de cerrar un cálculo
La mayor parte de los fallos no vienen de la termodinámica, sino de cómo se usa la termodinámica. En campo veo estos errores una y otra vez, y casi todos son evitables si se revisan con calma antes de cerrar el cálculo.
Confundir presión manométrica con absoluta
Es el error más habitual. La tabla trabaja con presión absoluta, así que una lectura de 7 bar manométricos no son 7 bar de saturación, sino aproximadamente 8 bar absolutos. Esa diferencia puede mover varios grados la temperatura de saturación y alterar el balance térmico sin que nadie lo note a simple vista.
Usar la tabla de saturación cuando ya hay sobrecalentamiento
Si el vapor está por encima de la temperatura de saturación, la tabla de saturación deja de describir bien el estado. En ese caso hay que ir a la tabla de vapor sobrecalentado. Yo suelo decir que aquí no vale “aproximar por costumbre”; vale medir mejor o cambiar de tabla.
Interpolar sin criterio cerca del punto crítico
La interpolación lineal funciona bien en zonas suaves, pero cerca del punto crítico la pendiente cambia con rapidez. Si se está en torno a 350-374 °C, yo reviso dos veces el dato antes de interpolar y no doy por bueno cualquier aproximación rápida.
Mezclar unidades sin control
En España es muy fácil pasar de bar a MPa, de kJ/kg a kcal/kg o de °C a K en la misma hoja de cálculo. El problema no es la conversión en sí, sino la inconsistencia entre columnas. Si una fila está en SI y otra no, el error se vuelve invisible hasta que el resultado final ya no tiene sentido.
Lee también: Duty Cycle - La fórmula clave para evitar fallos térmicos
Ignorar la calidad del vapor cuando la línea lleva humedad
Si el vapor no está completamente seco, necesito saber x. Sin esa variable, la entalpía se estima mal y el rendimiento real del proceso queda sobrevalorado. En redes largas, este punto es especialmente delicado porque la pérdida de calor y la condensación parcial hacen que el vapor llegue muy distinto de como salió de la caldera.
Cuando evito estos cinco fallos, el resto del cálculo suele encajar mucho mejor. Y justo por eso merece la pena cerrar el trabajo con una comprobación final antes de confiar en la tabla como si fuera una verdad automática.
Lo que yo comprobaría antes de confiar en una tabla en campo
Antes de usar una tabla de vapor en una instalación real, yo hago siempre una comprobación corta pero muy estricta. No lleva mucho tiempo y evita errores que después cuestan horas de diagnóstico o una intervención innecesaria.
- Confirmo que la presión está en absoluta y no en manométrica.
- Verifico que el punto de medida está realmente en la línea principal y no en una zona con condensado acumulado.
- Compruebo si el estado es saturado, húmedo o sobrecalentado antes de elegir la tabla.
- Reviso unidades y redondeos, sobre todo cuando cruzo bar, MPa, kJ/kg y m³/kg.
- Si la lectura está cerca del extremo alto de la curva, trato el dato con más cautela y menos extrapolación.
Mi criterio es simple: una buena lectura de vapor no depende solo de la tabla, sino de que la instrumentación, el estado del fluido y la unidad de medida estén alineados. Cuando eso ocurre, la tabla de vapor saturado deja de ser una referencia teórica y se convierte en una herramienta de control muy fiable para calderas, redes de condensado y equipos térmicos.
