Cuando un mando muestra un copo de nieve, una gota o unas flechas circulares, no está usando simples dibujos decorativos: cada icono modifica el funcionamiento del equipo. En esta guía explico el significado de los principales símbolos de climatización, tanto en controles de aire acondicionado como en planos HVAC, además de los errores más habituales al interpretarlos.
Los símbolos que más ayudan a entender una instalación
- Copo de nieve: indica refrigeración o modo frío.
- Sol: activa la calefacción en equipos con bomba de calor.
- Gota: suele corresponder a deshumidificación.
- Ventilador: mueve el aire sin producir necesariamente frío o calor.
- En planos: el significado depende de la leyenda, las líneas y la posición del elemento.
Qué significa cada símbolo del mando de climatización
La interpretación más habitual se encuentra en el mando a distancia. Aunque los iconos pueden cambiar ligeramente entre fabricantes, la lógica suele repetirse. Yo recomiendo fijarse primero en el modo de funcionamiento y después en la velocidad del ventilador, la orientación del aire y la temperatura seleccionada.
El copo de nieve representa el modo frío
El copo de nieve activa la refrigeración. El equipo extrae calor de la estancia y lo expulsa al exterior, mientras impulsa aire más frío por la unidad interior. Si el compresor funciona, normalmente también aparecerá una diferencia entre la temperatura programada y la temperatura ambiente.
Un error frecuente consiste en seleccionar este icono y esperar aire frío de inmediato. Muchos equipos incorporan un retardo de entre 1 y 5 minutos para proteger el compresor, especialmente después de apagarlo o cambiar de modo.
El sol activa la calefacción
El símbolo del sol suele identificar el modo calor en una bomba de calor. En este caso, el ciclo frigorífico se invierte: la unidad exterior capta energía del ambiente y la unidad interior la entrega a la estancia.
Durante el arranque puede parecer que el aparato no funciona. Es normal que tarde unos minutos en impulsar aire templado y que realice ciclos de desescarche cuando la unidad exterior acumula hielo. Si el aire sigue frío después de 10 o 15 minutos, conviene revisar la configuración y solicitar una comprobación técnica.
La gota no siempre significa refrigeración
La gota identifica normalmente el modo Dry o deshumidificación. El equipo reduce parte de la humedad del aire y puede bajar ligeramente la temperatura, pero no está pensado para enfriar con la misma intensidad que el modo frío.
Este ajuste resulta útil en días húmedos y con una temperatura exterior moderada. En una ola de calor, sin embargo, suele ser menos eficaz y puede mantener el compresor funcionando de forma intermitente. La sensación de confort mejora cuando la humedad baja, aunque la temperatura apenas cambie.
El ventilador mueve el aire
El icono de hélice o ventilador indica que funciona solo el ventilador interior, sin activar necesariamente el circuito de refrigeración o calefacción. Es una opción práctica para repartir el aire ya tratado o ventilar de forma ligera, pero no sustituye a una renovación de aire con aporte exterior.
En este modo el consumo suele ser menor, porque el compresor permanece parado. Aun así, no debe confundirse con la ventilación higiénica de una instalación centralizada, que requiere entradas y salidas de aire diseñadas para ese fin.
Las flechas indican movimiento y dirección
Las flechas oscilantes o el texto Swing controlan el movimiento automático de las lamas. Según el modelo, permiten orientar el flujo en vertical, horizontal o en ambas direcciones.
Para refrigerar, normalmente interesa repartir el aire sin dirigirlo de forma continua hacia las personas. En calefacción suele funcionar mejor orientar la impulsión hacia abajo, porque el aire caliente tiende a acumularse en la parte alta de la estancia.
| Símbolo habitual | Función | Cuándo utilizarlo |
|---|---|---|
| Copo de nieve | Refrigeración | Cuando se necesita bajar la temperatura. |
| Sol | Calefacción | En equipos con bomba de calor. |
| Gota | Deshumidificación | Cuando hay humedad elevada y no se busca un enfriamiento intenso. |
| Hélice | Ventilación interna | Para mover el aire sin activar el ciclo térmico. |
| Flechas curvas | Oscilación de lamas | Para distribuir mejor el caudal de aire. |
Cómo interpretar los símbolos en planos HVAC
En un plano técnico, el símbolo de climatización no se interpreta como un icono aislado. Hay que observar la leyenda del proyecto, el tipo de línea, el sentido del flujo y los elementos conectados. El mismo rectángulo puede representar una unidad interior, una unidad de tratamiento de aire o un equipo de ventilación según el sistema dibujado.
Las convenciones de dibujo pueden apoyarse en normas como la ISO 14617 para símbolos gráficos y en referencias españolas relacionadas con ventilación y acondicionamiento de aire, entre ellas la UNE-EN 12792. Sin embargo, en una obra concreta la leyenda del plano tiene prioridad práctica, porque el proyectista puede utilizar variantes, códigos propios o abreviaturas.
Conductos y circulación del aire
Los conductos suelen aparecer como líneas o bandas de distinto grosor. Las flechas muestran si el aire se impulsa, retorna, se extrae o entra desde el exterior. Esta diferencia es esencial para mantenimiento, porque un filtro colocado en retorno no cumple la misma función que un filtro situado en la toma de aire exterior.
Un conducto de impulsión lleva aire tratado a la zona, mientras que el retorno devuelve parte del aire a la unidad. La extracción elimina aire del local y la ventilación exterior introduce aire nuevo. Mezclar estas tres funciones puede provocar diagnósticos equivocados sobre caudal, presión o calidad del aire.
Difusores, rejillas y elementos terminales
Los difusores suelen representarse con formas geométricas que indican un punto de impulsión en techo. Las rejillas pueden corresponder a impulsión, retorno o extracción. No basta con reconocer el dibujo: hay que comprobar qué tubería o conducto llega hasta él.
En una sala industrial, por ejemplo, una rejilla de retorno obstruida puede producir ruido y reducir el caudal, aunque el equipo principal funcione correctamente. En mi experiencia, este tipo de problema se confunde a menudo con una avería del ventilador.
Fancoils y unidades de tratamiento de aire
El fancoil combina un ventilador con una batería de intercambio térmico. En instalaciones de agua, recibe agua fría o caliente y la utiliza para enfriar o calentar el aire. En el plano suele aparecer conectado a tuberías de ida y retorno, además de una alimentación eléctrica y, en algunos casos, un desagüe de condensados.
La unidad de tratamiento de aire, conocida como UTA, integra varios procesos: filtración, ventilación, calefacción, refrigeración, humidificación o recuperación de calor. Su símbolo suele acompañarse de pequeños elementos internos que permiten identificar filtros, baterías, ventiladores y compuertas.

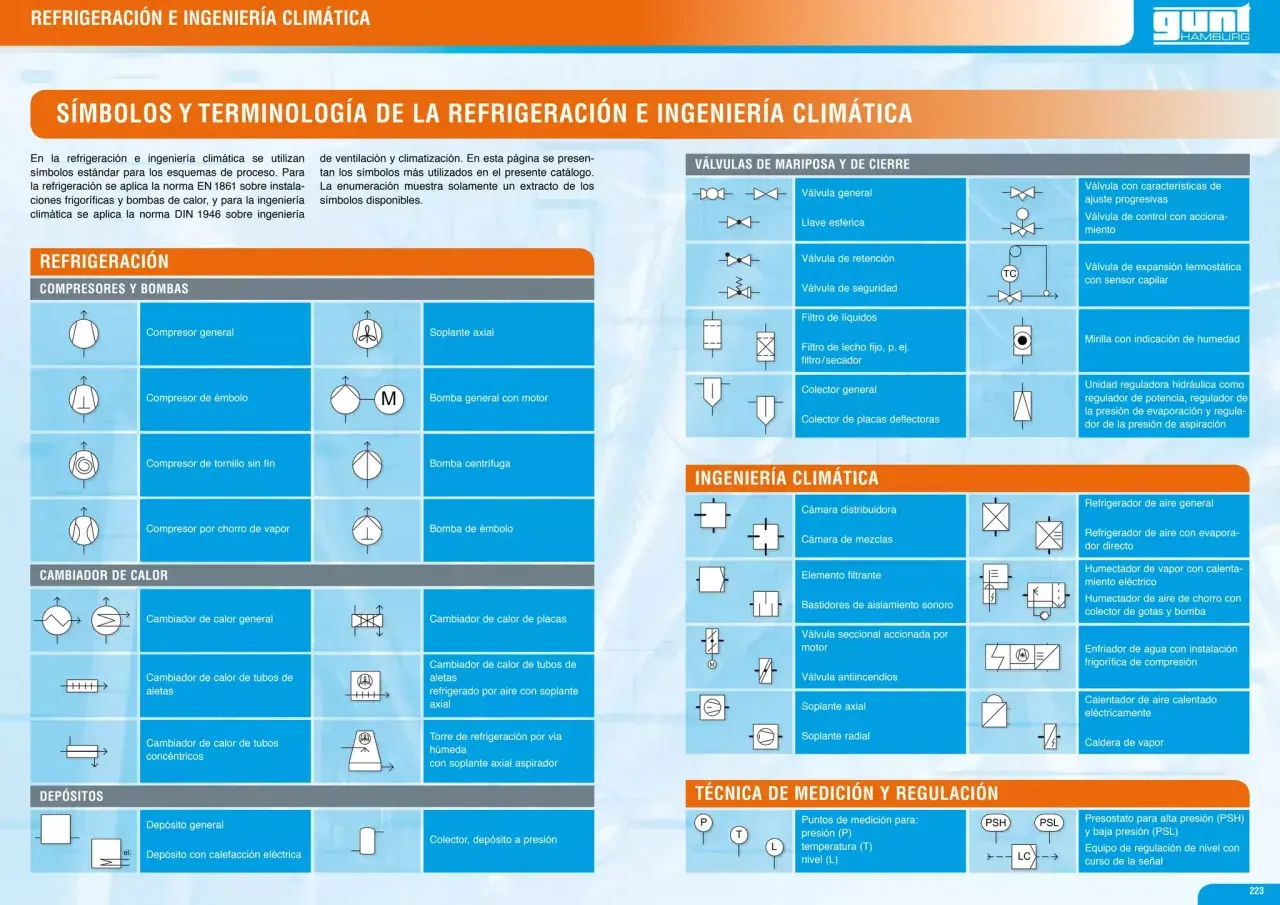

Los símbolos del circuito frigorífico y de refrigeración
En un esquema frigorífico los símbolos representan componentes por los que circula el refrigerante. El recorrido básico incluye compresor, condensador, dispositivo de expansión y evaporador. Reconocer el orden ayuda a localizar fallos, pero no permite diagnosticar una avería solo mirando el plano.
Compresor y condensador
El compresor eleva la presión del refrigerante y lo impulsa por el circuito. El condensador libera calor al aire o al agua y transforma el refrigerante de vapor a líquido. En una unidad exterior, ambos elementos suelen estar acompañados por un ventilador y dispositivos de protección.
Cuando el condensador está sucio, el equipo puede consumir más, perder capacidad y trabajar con presiones elevadas. Por eso, el símbolo sirve para ubicar el componente, pero el mantenimiento exige revisar también intercambio térmico, presiones y estado de las superficies.
Expansión y evaporador
La válvula o dispositivo de expansión reduce la presión del refrigerante antes de entrar en el evaporador. En este último componente se absorbe calor del aire o del agua, produciendo el efecto de enfriamiento.
Si el evaporador se bloquea por suciedad o falta de caudal, puede aparecer hielo, una reducción del rendimiento o un retorno de líquido al compresor. La formación de escarcha no significa automáticamente que falte refrigerante, aunque esa sea una de las explicaciones posibles.
Bombas, válvulas y accesorios
En instalaciones hidrónicas aparecen bombas de circulación, válvulas de corte, válvulas de regulación, filtros, purgadores y vasos de expansión. Estos símbolos permiten seguir el recorrido del agua y entender cómo se separan los circuitos de calefacción, refrigeración y producción de ACS.
Una válvula de tres vías, por ejemplo, puede mezclar agua o desviar el caudal hacia otra batería. Si se interpreta como una simple válvula de corte, el diagnóstico de una zona que no calienta o no enfría puede empezar por el sitio equivocado.
Cómo leer un esquema sin perderse
Yo sigo siempre el mismo orden, porque intentar identificar todos los símbolos a la vez suele generar confusión. Primero localizo la fuente de energía o el equipo principal; después sigo el fluido y, al final, reviso los elementos de control.
- Busca la leyenda. Comprueba el significado de abreviaturas como UTA, FCU, VRF, VAV o ACS.
- Identifica el fluido. Distingue aire, agua, refrigerante, electricidad y señales de control mediante colores o tipos de línea.
- Sigue las flechas. Determina el sentido de impulsión, retorno, extracción o circulación.
- Localiza los elementos terminales. Revisa fancoils, difusores, rejillas, radiadores o unidades interiores.
- Comprueba el control. Busca sondas, termostatos, actuadores, presostatos y señales de comunicación.
Las líneas discontinuas suelen representar señales de control o conexiones ocultas, pero esta convención no es universal. Una línea puede indicar una tubería, un cable o una relación funcional, así que conviene verificar siempre la leyenda antes de intervenir.
Lee también: Modo verano aire acondicionado - Úsalo bien y ahorra energía
Errores que conviene evitar
- Confundir ventilación con climatización. Mover aire no significa enfriarlo o calentarlo.
- Dar por universal un icono. Los fabricantes pueden modificar el diseño del mando.
- Ignorar la leyenda. El mismo símbolo puede tener otro uso en un proyecto específico.
- Diagnosticar por un solo indicio. Hielo, ruido o poco caudal pueden tener varias causas.
- Manipular refrigerante sin autorización. El circuito frigorífico requiere personal habilitado y procedimientos adecuados.
También es un error pensar que el modo automático siempre es la opción más eficiente. Puede cambiar entre frío y calor según la lógica del equipo, algo poco conveniente en edificios con zonas que reciben cargas térmicas distintas.
Qué información aporta un buen símbolo técnico
Un símbolo útil no solo dice qué componente existe. También debe permitir saber dónde está, qué conecta, qué función cumple y cómo se controla. Cuando el dibujo no ofrece esas pistas, el plano pierde valor para instalación y mantenimiento.
En una documentación profesional deberían aparecer, además, referencias del equipo, caudales, potencias, diámetros, sentido de circulación y datos de control cuando sean necesarios. El icono es el punto de partida, no una sustitución de la memoria técnica.
Para trabajar con seguridad, comparo siempre el esquema con la instalación real. Las reformas, ampliaciones y cambios de equipos dejan muchos planos desactualizados, y seguir una representación antigua puede llevar a cerrar una válvula equivocada o desconectar una señal que todavía está en servicio.
Una lectura correcta empieza por el contexto del símbolo
La clave para entender cualquier símbolo de climatización es combinar tres datos: su forma, su posición y lo que ocurre alrededor. Un copo de nieve en un mando indica frío, mientras que una representación parecida en un plano puede formar parte de una batería, un evaporador o un circuito de agua fría.
Para una consulta rápida, identifica primero si estás ante un mando, un esquema frigorífico, un plano de conductos o una instalación hidráulica. Después contrasta el icono con la leyenda y observa el flujo. Ese método evita la mayoría de las interpretaciones erróneas y permite pasar de un dibujo aparentemente críptico a una lectura útil para operar, mantener o revisar el sistema.
