Un buen esquema del circuito frigorífico no es un dibujo decorativo: es la forma más rápida de entender qué hace cada componente, por dónde circula el refrigerante y dónde conviene medir cuando algo no va fino. En climatización y refrigeración, esa lectura evita diagnósticos a ciegas, ahorra tiempo y reduce errores de mantenimiento. Aquí te explico cómo interpretarlo, qué piezas debes reconocer y qué fallos aparecen con más frecuencia en una instalación real.
Lo esencial para leer un circuito frigorífico sin perderte
- El circuito alterna dos zonas: alta presión y baja presión, y esa división manda sobre todo lo demás.
- Los cuatro elementos base son compresor, condensador, expansión y evaporador; el resto afina, protege o controla.
- El recorrido del refrigerante solo se entiende bien si sigues el orden físico del ciclo, no el orden del dibujo.
- Un esquema útil también incluye control: sondas, presostatos, electroválvulas, desescarche y automatización.
- Los errores más caros suelen estar en la lectura, la carga de refrigerante, el intercambio térmico o la colocación de sensores.

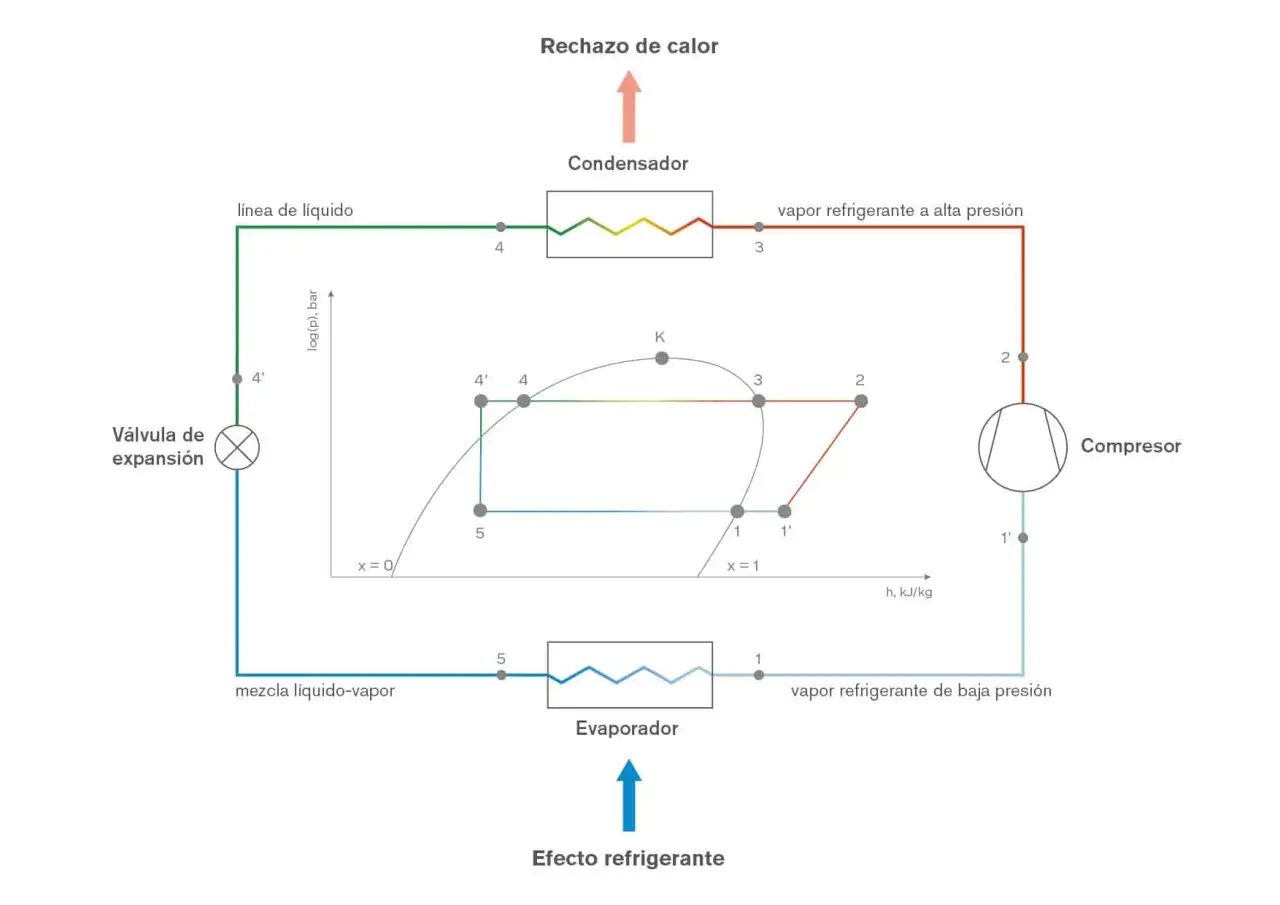

Qué muestra realmente un esquema del circuito frigorífico
Cuando yo leo un esquema, no busco solo “dónde está cada pieza”. Me fijo en qué relación hay entre presión, temperatura y caudal, porque ahí está la lógica del sistema. El dibujo suele separar el lado de alta presión del lado de baja presión, y esa frontera es la que convierte un conjunto de tubos y componentes en una máquina frigorífica útil.
También conviene recordar que no todos los esquemas cuentan la misma historia. Algunos son muy simples y enseñan solo la cadena básica; otros añaden control eléctrico, protecciones, sondas, ventiladores, bombas de agua, desescarche y señales hacia el PLC. En instalaciones de mantenimiento industrial, esa segunda capa importa tanto como la primera, porque muchas averías no nacen en el refrigerante, sino en la gestión del sistema.
Si entiendes esa separación entre ciclo frigorífico y control, el resto del dibujo empieza a tener sentido con mucha más rapidez. Y precisamente por eso merece la pena ver primero qué hace cada pieza.
Las piezas principales y el papel de cada una
| Elemento | Función en el circuito | Qué suele indicar un fallo |
|---|---|---|
| Compresor | Aspira vapor a baja presión y lo eleva a alta presión y alta temperatura. | Ruido anormal, sobreintensidad, temperatura elevada o capacidad insuficiente. |
| Condensador | Expulsa calor al aire o al agua y convierte el gas caliente en líquido. | Alta presión de condensación, mala ventilación, suciedad o bajo intercambio térmico. |
| Válvula de expansión | Dosifica refrigerante y provoca la caída de presión antes del evaporador. | Evaporador hambriento, inundación, recalentamiento fuera de rango o inestabilidad. |
| Evaporador | Absorbe calor útil del aire, agua o producto. | Escarcha irregular, baja capacidad, retorno de líquido o caída de temperatura insuficiente. |
| Filtro deshidratador y visor | Retiene humedad e impurezas y permite observar el estado del líquido. | Obstrucción, presencia de humedad, burbujeo o caída de presión inesperada. |
| Presostatos, sondas y solenoides | Controlan la seguridad y el funcionamiento automático del sistema. | Paradas intempestivas, arranques cortos o comportamiento errático del equipo. |
| Recipiente de líquido y separador de aceite | Estabilizan la alimentación y ayudan a gestionar el retorno de aceite. | Problemas de alimentación, arrastre de aceite o maniobra irregular en sistemas complejos. |
En un esquema básico bastan cuatro piezas, pero en una instalación de verdad casi siempre aparecen accesorios que condicionan la estabilidad del sistema. Yo suelo decir que el circuito no falla solo por “la máquina”, sino por la forma en que todas esas piezas trabajan juntas. Con esa base clara, el recorrido del refrigerante se entiende casi solo.

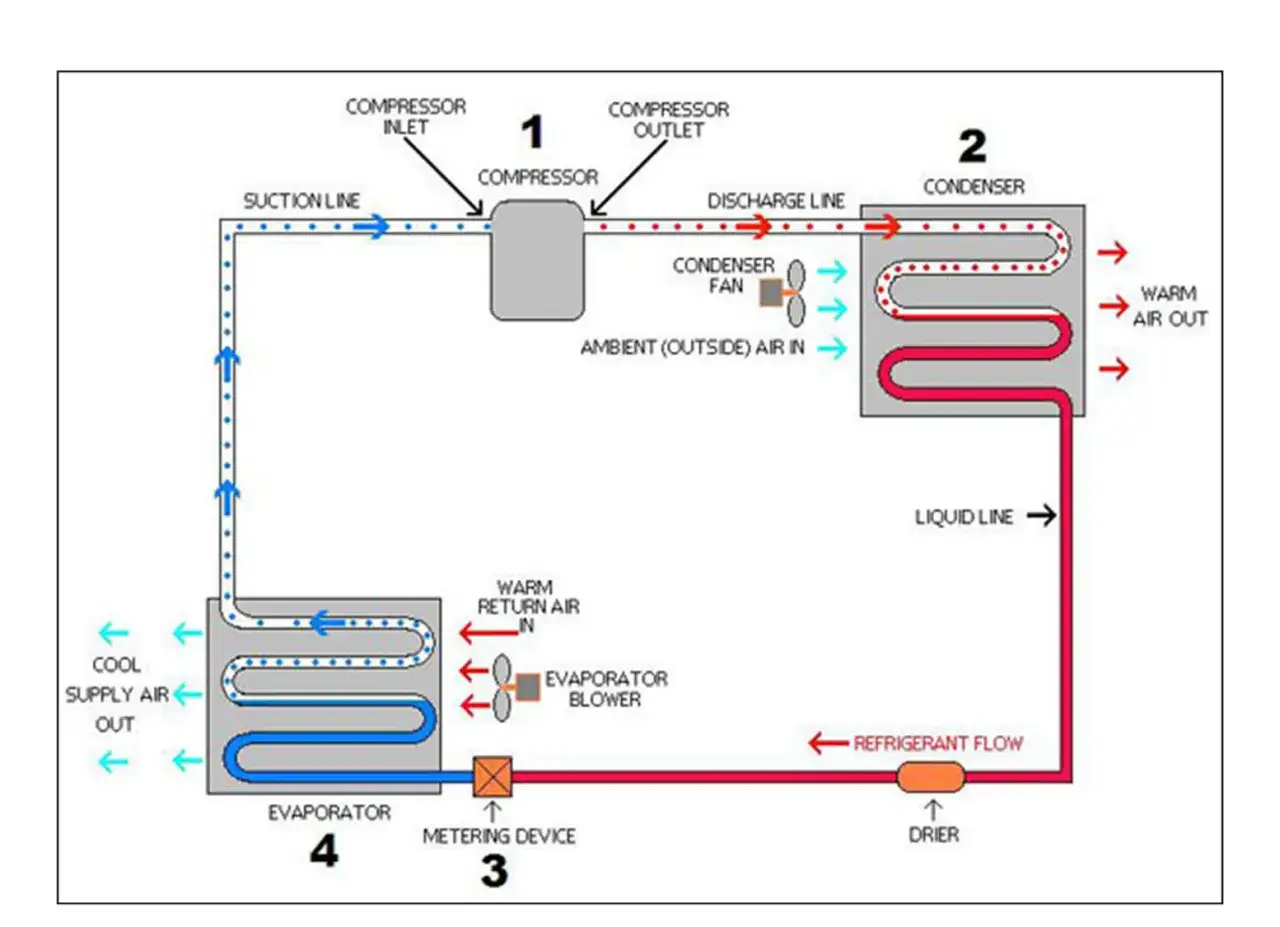

Cómo recorre el refrigerante el circuito
El ciclo frigorífico no es una secuencia abstracta; es una cadena física muy concreta. El refrigerante entra como vapor, se comprime, cede calor, se expande y vuelve a absorber calor. Esa repetición es la que permite enfriar una cámara, un proceso o una línea de climatización sin que el fluido se consuma.
Compresión
El compresor aspira vapor desde el evaporador y lo empuja hacia la zona de alta presión. Al comprimirlo, aumenta su temperatura, de modo que el gas sale listo para entregar calor en el condensador.
Condensación
En el condensador, ese gas caliente cede energía al exterior. Si el intercambio es correcto, el refrigerante pasa a estado líquido y su temperatura baja lo suficiente para seguir hacia la expansión con margen de trabajo.
Expansión
La válvula de expansión crea una caída brusca de presión. Esa caída enfría el refrigerante y prepara la mezcla que va a entrar en el evaporador. En equipos pequeños, el papel de esta pieza puede asumirlo un capilar, pero en refrigeración comercial e industrial lo normal es ver una válvula reguladora.
Lee también: Aire acondicionado: ¿Cuál elegir para tu espacio?
Evaporación
El evaporador absorbe calor del medio que queremos enfriar. Aquí el refrigerante hierve a baja presión, y esa ebullición es la que “roba” calor al aire o al líquido del proceso.
En sistemas con válvula termostática, yo suelo vigilar dos cosas: el recalentamiento, que a menudo se mueve en torno a 4 a 8 K como referencia orientativa, y el subenfriamiento, que muchas veces aparece en márgenes de 2 a 6 K. No son números universales, pero sirven para detectar si el circuito está trabajando dentro de una lógica sana o si hay un problema de alimentación, carga o intercambio. Y una vez entendido ese flujo, ya podemos leer el dibujo como un mapa, no como un rompecabezas.
Cómo leer el dibujo sin confundirte
Yo empiezo siempre por la línea de descarga del compresor y sigo el recorrido hasta volver a la aspiración. Ese hábito evita leer el esquema al revés, que es uno de los errores más comunes cuando se trabaja con planos de fabricantes distintos. La clave no es memorizar símbolos sueltos, sino identificar el sentido del circuito.
- Separa el circuito frigorífico del eléctrico: una cosa es el refrigerante y otra la lógica de mando.
- Busca la frontera entre alta y baja presión: suele estar en la expansión y alrededor del evaporador.
- Ubica los puntos de medida: válvulas de servicio, sondas, presostatos y visor de líquido.
- Revisa los elementos de seguridad: alta presión, baja presión, térmico, diferencial de aceite o control de ventilación según el caso.
- Comprueba el desescarche y las electroválvulas: en frío comercial y cámaras, pueden cambiar por completo el comportamiento del esquema.
En instalaciones con automatización, el esquema también debe leerse como una conversación entre sensores, relés, contactores y PLC. Eso importa mucho en España en naves industriales, centrales de cámaras y salas técnicas donde una parada no afecta solo al frío, sino al proceso entero. Con ese criterio, la siguiente pregunta es qué variante de circuito conviene en cada caso.
Qué variante de circuito conviene en cada caso
No existe un único montaje “correcto”. Yo separaría los circuitos más habituales en función de la carga térmica, la temperatura de trabajo, el número de evaporadores y el nivel de control que exige la instalación. La elección cambia mucho entre una vitrina comercial, una cámara de congelación o una planta industrial con varias líneas.
| Variante | Dónde encaja mejor | Ventajas | Límites |
|---|---|---|---|
| Expansión directa | Climatización, equipos comerciales y sistemas sencillos | Más simple, más fácil de mantener y con menos componentes críticos | Menor flexibilidad en instalaciones grandes o con muchas cargas simultáneas |
| Recirculación de líquido | Frío industrial y cámaras con varios evaporadores | Mejor reparto de líquido y respuesta estable en cargas elevadas | Más compleja, exige mejor control de aceite y de nivel |
| Doble etapa o booster | Bajas temperaturas y aplicaciones exigentes | Reduce el esfuerzo de compresión y mejora el trabajo en rangos difíciles | Mayor inversión, más ajustes y más necesidad de seguimiento técnico |
| CO2 transcrítico | Supermercados y nuevas instalaciones comerciales de mayor exigencia | Muy alineado con la tendencia actual a refrigerantes naturales y equipos más avanzados | Alta presión de trabajo y componentes específicos |
En 2026 conviven todavía diseños clásicos con soluciones más orientadas a eficiencia, control y refrigerantes naturales. No lo leería como una moda, sino como una respuesta técnica a instalaciones más exigentes y a equipos que deben rendir con menos margen de error. Y precisamente ahí aparecen los fallos que más distorsionan la lectura del esquema.
Errores que hacen fallar el sistema aunque el dibujo parezca correcto
El plano puede estar perfecto y, aun así, la instalación funcionar mal. Yo veo una y otra vez los mismos problemas, y casi siempre nacen de detalles que en el papel parecen pequeños. El resultado suele ser el mismo: peor rendimiento, más consumo y más intervenciones de mantenimiento.
- Condensador sucio o mal ventilado: dispara la presión de condensación y fuerza al compresor.
- Carga de refrigerante incorrecta: provoca falta de alimentación o inundación del evaporador.
- Bulbo mal colocado o mal aislado: desajusta la válvula de expansión y altera el recalentamiento.
- Humedad o suciedad en el circuito: genera obstrucciones, hielo en el punto de expansión y desgaste interno.
- Retorno de aceite deficiente: afecta sobre todo a instalaciones largas o con varios evaporadores.
- Sensores mal ubicados o lógica de control pobre: crea arranques cortos, desescarche ineficaz y paradas falsas.
Cuando el fallo es eléctrico o de automatización, el síntoma puede parecer frigorífico aunque no lo sea. Por eso yo no separo nunca el plano térmico del control: en una planta bien mantenida, ambos cuentan la misma historia. Con esa lista en mente, la revisión final se vuelve mucho más rápida y útil.
Lo que yo revisaría antes de dar el equipo por bueno
Si tuviera que validar una instalación antes de cerrar una intervención, seguiría una secuencia corta y muy práctica. No hace falta complicarla: lo importante es comprobar que el circuito trabaja donde debe y que el control no está forzando correcciones artificiales.
- Confirmaría el refrigerante y el punto de trabajo previsto por diseño.
- Mediría presión y temperatura en aspiración y descarga para ver si la relación es coherente.
- Revisaría el visor de líquido, si existe, y buscaría señales de burbujeo o humedad.
- Comprobaría recalentamiento y subenfriamiento para saber si la expansión está bien ajustada.
- Verificaría ventiladores, bombas, electroválvulas y secuencia de desescarche.
- Miraría alarmas del PLC o del control local para detectar paradas que el operador ya esté normalizando por costumbre.
- En condensación por agua o circuitos con agua/glicol, comprobaría caudal y salto térmico, porque un problema hidráulico puede parecer una avería frigorífica.
Si de verdad quieres entender un circuito frigorífico, no te quedes en el dibujo: sigue el refrigerante, separa potencia de control y pregunta siempre qué debería estar ocurriendo en cada punto del recorrido. Esa es la diferencia entre mirar un esquema y usarlo para diagnosticar con criterio; en mantenimiento, esa diferencia se nota en tiempo, en consumo y en fiabilidad.
