Circuito cerrado de agua - cómo funciona y cómo evitar fallos

Yo lo explico así: un circuito cerrado de agua no es solo una red de tuberías, sino una forma de mover calor con estabilidad, menos pérdidas y más control en climatización y refrigeración. En este artículo verás cómo funciona, qué componentes lo hacen fiable, en qué casos compensa frente a otras soluciones y qué mantenimiento evita los fallos que más encarecen la instalación. También lo aterrizo al contexto de España, donde el diseño y la puesta en servicio no se pueden dejar a la improvisación.

Qué resuelve un circuito hidráulico cerrado en climatización

Cuando trabajo con climatización o refrigeración por agua, siempre parto de una idea simple: el sistema no transporta “frío” o “calor” como si fueran sustancias, sino energía térmica. El agua sale de un generador, recorre la instalación, entrega o recoge esa energía en baterías, fan coils, intercambiadores o unidades terminales, y vuelve al origen para repetir el ciclo. Esa recirculación continua es la razón por la que el circuito hidráulico cerrado resulta tan útil en edificios, salas técnicas, procesos industriales y sistemas de agua helada.

La ventaja no es solo que el fluido se reutilice. La ventaja real está en el control: si el circuito está bien diseñado, la temperatura es más estable, la respuesta ante cambios de carga es más previsible y el equipo de producción trabaja menos forzado. Yo suelo verlo en instalaciones donde interesa separar la producción térmica de la distribución, porque así cada parte del sistema puede ajustarse mejor a su función.

También hay un matiz importante: no todos los circuitos cerrados sirven para lo mismo. En una planta de climatización puedes encontrarte lazos de agua helada, de agua caliente, de recuperación de calor o de apoyo a procesos. Todos comparten la misma lógica, pero cambian los rangos de temperatura, los materiales, el control y el nivel de exigencia en mantenimiento. Esa diferencia es la que explica por qué una solución aparentemente sencilla puede funcionar muy bien o convertirse en una fuente constante de averías.

Con esa base clara, lo siguiente es entender qué piezas hacen que el conjunto sea estable y no solo “funcione”.

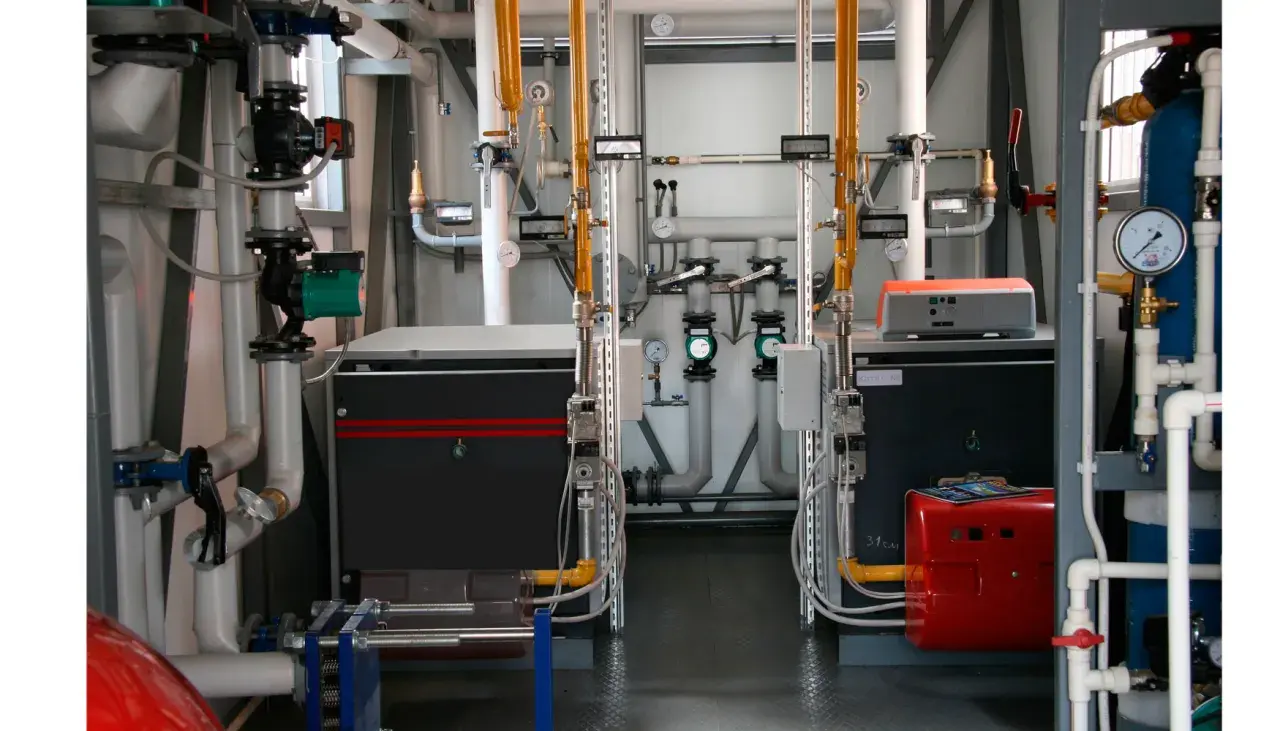

Cómo circula el agua y qué hace cada componente

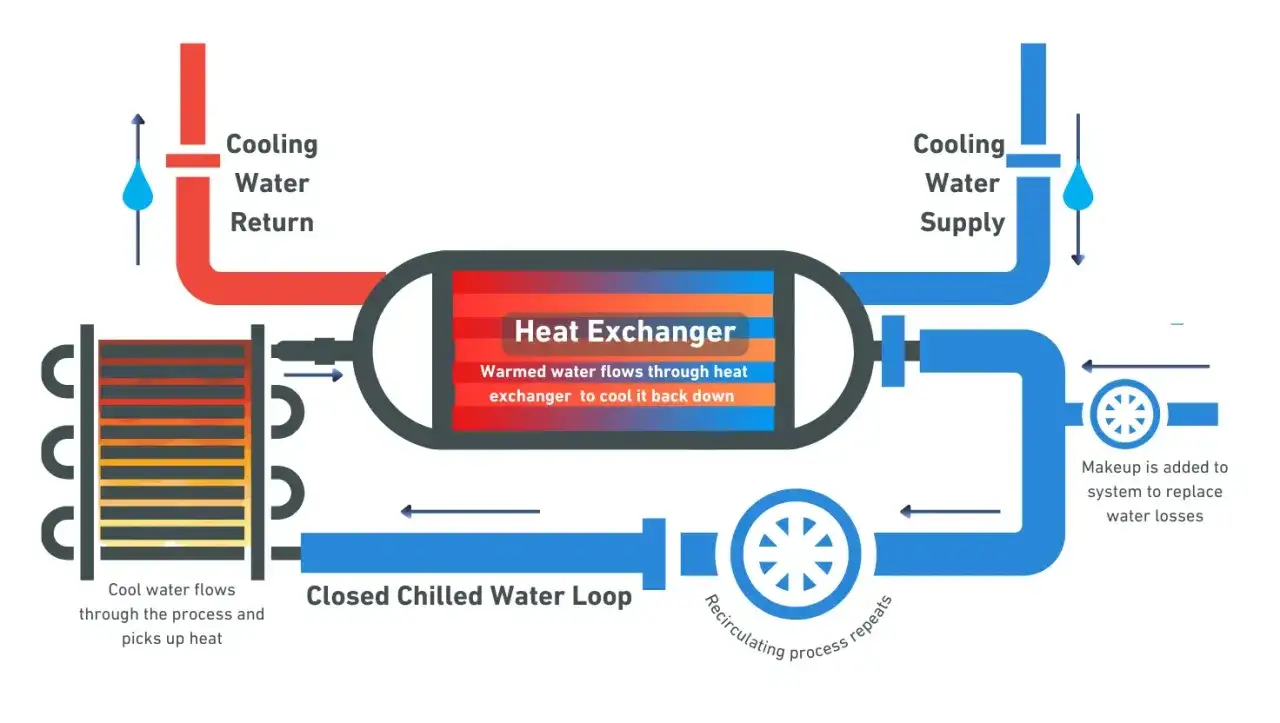

En un circuito cerrado, la bomba impulsa el agua a través de tuberías, válvulas y equipos de intercambio; el generador térmico o el intercambiador modifica su temperatura; y el fluido regresa para repetir el recorrido. Parece lineal, pero en la práctica cada componente condiciona el equilibrio del sistema. Si uno falla, el resto lo paga en forma de ruido, pérdida de caudal, menos intercambio o mayor consumo eléctrico.

Dos conceptos ayudan mucho a leer un circuito: pérdida de carga, que es la resistencia que el agua encuentra al circular por tuberías y equipos, y cavitación, que aparece cuando la bomba no recibe la presión suficiente y se forman burbujas que dañan el impulsor. Cuando alguno de esos síntomas aparece, casi siempre hay un problema de diseño, de suciedad o de aire atrapado detrás.

Cuándo compensa frente a un circuito abierto

La comparación con un circuito abierto ayuda a entender por qué esta solución domina en climatización técnica y refrigeración industrial. En un circuito abierto el fluido está más expuesto al exterior, hay más evaporación, más renovación de agua y más riesgo de contaminación. En uno cerrado el agua apenas se intercambia con el entorno, así que el control es mejor y el mantenimiento puede ser más previsible.

Esto no significa que el circuito abierto sea “malo”. Significa que sirve para otros escenarios. Cuando hay que disipar calor con torres o aceptar un mayor contacto con el entorno, puede tener sentido. Pero si el objetivo es climatización precisa, consumo contenido y una operación más estable, el lazo cerrado suele ganar por bastante. Además, hoy se integra muy bien con bombas de velocidad variable, sensores y estrategias de control que afinan el consumo real.

Ahora bien, su punto débil también está claro: si el diseño no cuida el agua y el aire, el sistema deja de ser estable y empieza a degradarse desde dentro. Por eso el siguiente paso es el diseño físico del circuito.

Cómo diseñarlo para que no dé problemas

Cuando reviso un proyecto, me fijo primero en la geometría del circuito. Las tuberías deberían tener el menor número posible de codos y cambios bruscos de dirección, porque cada giro añade resistencia, complica el equilibrado y aumenta la pérdida de carga. Ese detalle, que parece menor, acaba influyendo en el coste de instalación, en el consumo de la bomba y en la facilidad de mantenimiento.

También importa mucho la ubicación de los elementos auxiliares. El purgador debe ir en el punto más alto del sistema, el drenaje en el más bajo y el vaso de expansión debe dimensionarse para absorber las dilataciones del agua sin hacer trabajar la instalación al límite. Si estas piezas se colocan tarde o “donde haya sitio”, el circuito lo paga con presión inestable, aire atrapado y más intervenciones de servicio.

• Reduce recorridos innecesarios y evita tramos con demasiados cambios de nivel.
• Coloca filtros antes de la bomba y cerca del evaporador o intercambiador para proteger la parte más sensible.
• Prevé válvulas de seccionamiento para poder aislar equipos sin vaciar media instalación.
• Dimensiona la bomba por el punto real de trabajo, no por intuición ni por exceso de margen.
• Usa balance hidráulico cuando haya varias ramas o terminales; sin eso, el caudal se reparte mal.
• Aplica glicol solo cuando sea necesario; protege frente a heladas, pero penaliza el rendimiento y aumenta la resistencia al paso del agua.

En España, además, no dejaría la parte documental para el final. El RITE fija las exigencias de eficiencia energética, seguridad, mantenimiento, uso e inspección de las instalaciones térmicas, y cuando la potencia nominal supera los 70 kW la documentación técnica se endurece. En la práctica, eso obliga a tomarse en serio el proyecto desde el principio, no cuando la obra ya está cerrada.

Con el diseño bien resuelto, la mitad del trabajo está hecha; la otra mitad depende del mantenimiento, que es donde muchas instalaciones se ganan o pierden la vida útil.

Qué mantenimiento le alarga la vida útil

Yo no separo mantenimiento de operación. En un circuito cerrado, una revisión pequeña a tiempo evita una avería grande después. La suciedad, las incrustaciones y la corrosión reducen la transferencia de calor y elevan la pérdida de carga; traducido a la práctica, eso significa más consumo, menos capacidad útil y más desgaste de bomba y válvulas.

Hay una regla que rara vez falla: antes de poner en servicio un circuito nuevo, o cuando se sustituye una máquina, el sistema debe limpiarse y lavarse por completo. Si quedan restos de obra, óxidos o partículas, el intercambio cae y el circuito empieza a trabajar por debajo de su nivel real desde el primer día. Yo suelo insistir en esto porque luego se culpa al equipo, cuando el problema estaba ya dentro de las tuberías.

• Cada mes: revisa presión, temperatura de impulsión y retorno, alarmas y vibración de la bomba.
• Cada 3 meses: comprueba filtros, purgadores y puntos donde pueda haber microfugas.
• Cada 12 meses: analiza el agua, revisa inhibidores, vaso de expansión y equilibrio hidráulico.
• Después de una reforma o sustitución: limpia el circuito completo y haz tratamiento químico antes de reanudar el servicio.
• Si aparece glicol: verifica concentración y compatibilidad, porque una dosis excesiva penaliza el rendimiento y puede exigir más potencia de bombeo.

En instalaciones medianas y grandes, yo también reviso el histórico de consumo eléctrico y de alarmas. Si la bomba empieza a pedir más energía para entregar el mismo servicio, casi siempre hay un cambio físico detrás: suciedad, aire, desajuste de válvulas o una pérdida de carga que ha subido con el tiempo. El circuito te lo está diciendo antes de romperse; la cuestión es si lo estás mirando. Y eso nos lleva a leer los síntomas con algo más de método.

Cómo interpretar los fallos más comunes

Un circuito hidráulico cerrado rara vez falla “de golpe” sin avisar. Lo habitual es que dé señales pequeñas primero: ruido, temperaturas raras, caída de rendimiento o más consumo de bomba. El problema es que muchas veces se confunden esos avisos con una simple mala jornada de trabajo, cuando en realidad ya hay una causa mecánica o hidráulica activa.

Hay una lectura muy útil que yo hago siempre: si la diferencia entre impulsión y retorno, el famoso ΔT, se reduce sin motivo aparente, algo no está intercambiando bien. Puede ser demasiada velocidad de agua, puede ser una batería sucia o puede ser un control mal ajustado. Lo importante no es memorizar síntomas, sino aprender a mirar el circuito como un conjunto que habla por presión, temperatura y caudal.

Cuando eso está claro, la puesta en marcha deja de ser una apuesta y se convierte en una verificación ordenada. Ahí es donde merece la pena cerrar el trabajo con criterio.

Qué dejar cerrado antes de la puesta en marcha

Antes de dar por buena una instalación, yo cerraría cinco comprobaciones: circuito limpio, aire expulsado, presión estable, filtrado correcto y control ajustado. Si esas cinco piezas encajan, el sistema deja de comportarse como una colección de incidencias sueltas y pasa a funcionar como una herramienta fiable para climatización y refrigeración.

• Que el circuito esté lavado y sin restos de obra.
• Que el vaso de expansión esté bien cargado y acorde al volumen real del sistema.
• Que los purgadores trabajen donde deben, no donde conviene por rapidez de montaje.
• Que filtros y coladores sean accesibles para limpieza periódica.
• Que las bombas, válvulas y sensores hayan sido ajustados al caudal de diseño.
• Que el plan de mantenimiento exista antes de la primera avería, no después.

Si me tengo que quedar con una idea práctica, es esta: un buen circuito no destaca por complicarse, sino por eliminar fricciones invisibles. Cuando el agua circula limpia, sin aire, con presión estable y con un control bien afinado, la instalación se vuelve mucho más silenciosa, más eficiente y más fácil de mantener. Y ahí es donde un sistema bien pensado deja de ser un gasto técnico para convertirse en una base sólida de operación.
