Lo esencial para leer un esquema HVAC sin perder tiempo
- La leyenda manda: el mismo símbolo puede variar entre software, fabricante o ingeniería.
- En España, el RITE marca el marco de las instalaciones térmicas, pero no sustituye la documentación del proyecto.
- En planos verás símbolos de conductos, difusores, rejillas, compuertas, filtros, ventiladores, baterías, bombas, válvulas y sondas.
- No confundas la simbología del proyecto con la del mando del equipo: una sirve para diseñar y mantener, la otra para operar.
- Si un símbolo no queda claro, primero revisa la leyenda, luego el equipo real y por último el manual del fabricante.
Qué abarca realmente la simbología de climatización
Cuando hablo de simbología técnica en climatización, no me refiero solo a dibujitos sobre un plano. Hablo de un lenguaje visual que resume conductos, unidades terminales, equipos principales, elementos de regulación y puntos de control. En una instalación bien documentada, ese lenguaje permite leer el sistema casi como si siguieras el recorrido del aire y del agua con la mano.
En España, además, hay un contexto normativo claro: el RITE define el marco de las instalaciones térmicas para calefacción, refrigeración, ventilación, ACS y sistemas de automatización y control. Yo suelo tomarlo como una referencia de fondo, pero nunca como sustituto de la leyenda concreta del proyecto, porque ahí está la verdad operativa de cada obra.
La idea útil es esta: un símbolo no vale por sí solo; vale por su posición, su orientación y su relación con el resto del esquema. Por eso conviene separar desde el principio las familias de elementos. Un difusor no se interpreta igual que una compuerta, y una sonda no cumple la misma función que una bomba. Esa diferencia parece obvia hasta que toca revisar una instalación con prisas, y ahí es donde empiezan los errores. A partir de aquí, lo práctico es ir por partes y ordenar lo que de verdad aparece en plano.

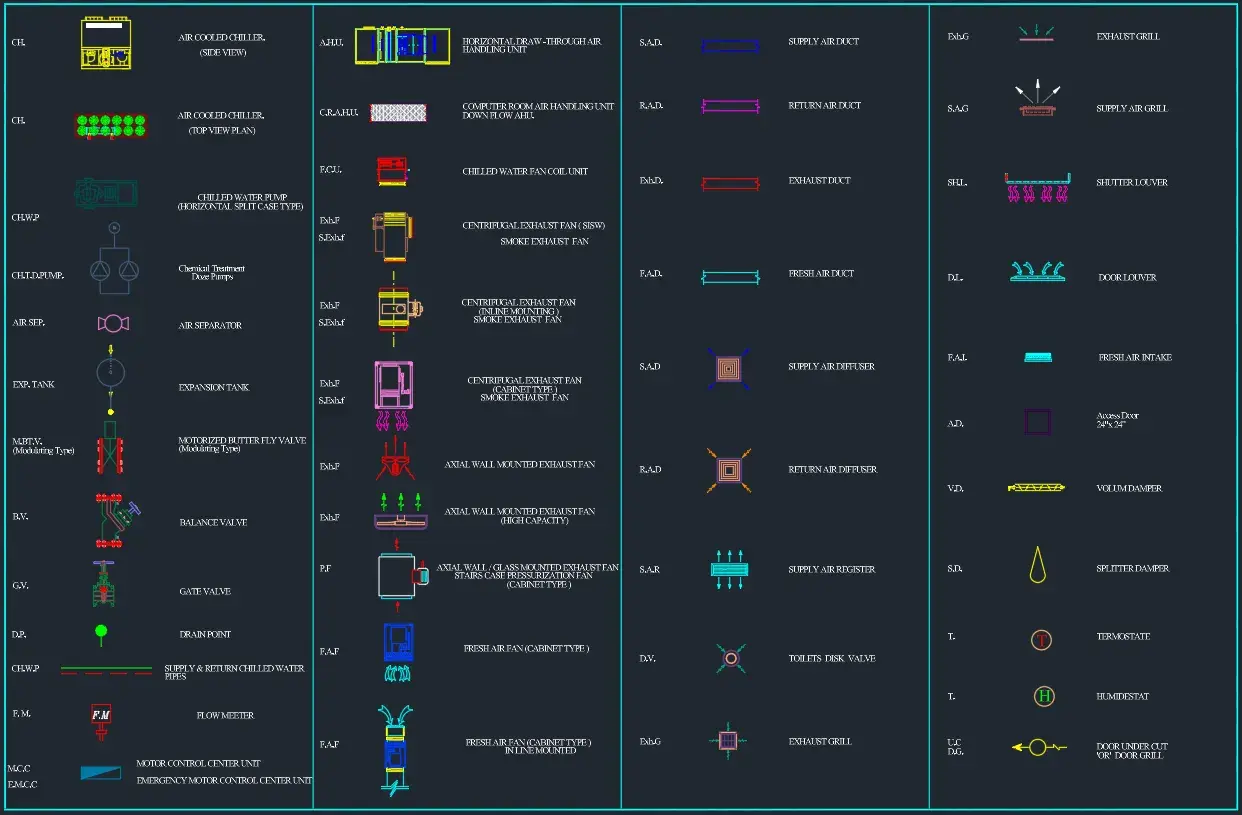

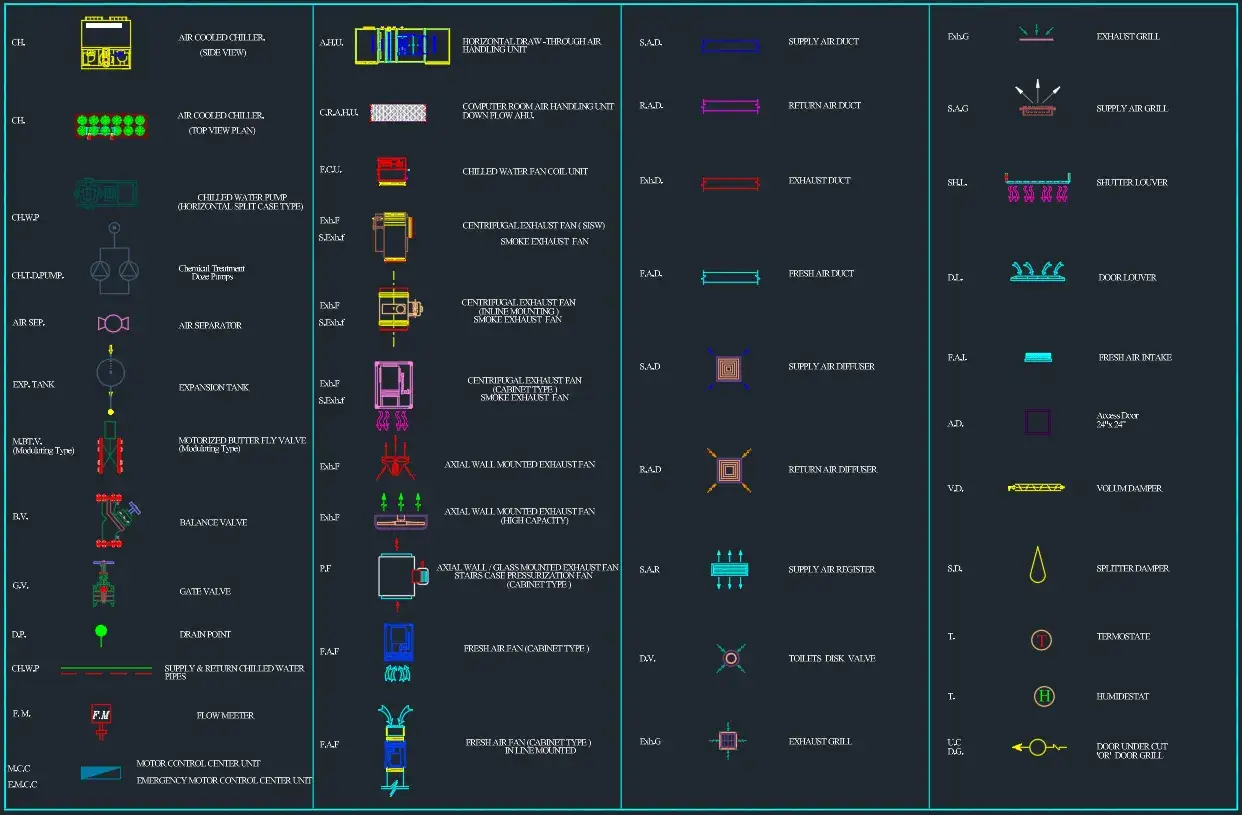

Los símbolos que más vas a ver en planos y esquemas
Si tuviera que resumir la lectura de un plano HVAC en una sola idea, diría que casi todo se agrupa en tres bloques: aire, agua y control. En la práctica, eso cubre desde un conducto de impulsión hasta una válvula de dos vías o una sonda de temperatura. La forma exacta del símbolo puede cambiar, pero la función suele repetirse.
| Elemento | Qué representa | Qué te dice en la práctica |
|---|---|---|
| Conducto de aire | La ruta principal por la que circula el aire | Indica impulsión, retorno, extracción o aire exterior según la etiqueta y la flecha |
| Línea visible u oculta | Tramo visto o empotrado | Te ayuda a distinguir lo accesible de lo que queda dentro de patinillos, falsos techos o cámaras |
| Flecha de flujo | Sentido de circulación del aire o del fluido | Evita confundir ida y retorno, algo crítico en agua fría, agua caliente y ventilación |
| Difusor o rejilla | Punto donde el aire entra o sale del local | Marca la relación entre distribución de aire y confort en la zona ocupada |
| Regulador o compuerta | Elemento que modula el caudal | Sirve para equilibrar la instalación y corregir sobrepresiones o desvíos de caudal |
| Filtro | Elemento de retención de partículas | Es un punto de mantenimiento claro: si no hay acceso, el diseño ya nace mal |
| Ventilador | Equipo que impulsa o extrae aire | Puede aparecer en una UTA, una extracción puntual o un sistema de presurización |
| Batería de calor o frío | Serpentín que intercambia energía con el aire | Te indica si el equipo calienta, enfría o ambos, y dónde cae la carga térmica |
| UTA | Unidad de tratamiento de aire | Normalmente agrupa ventilación, filtración, recuperación y acondicionamiento térmico |
| Fancoil | Unidad terminal con ventilador y batería | Muy habitual en climatización por agua; conecta bien con la parte hidráulica del esquema |
| Tubería de agua fría o caliente | Líneas de ida y retorno del circuito hidráulico | Te permite seguir el circuito de la enfriadora, la caldera, la bomba y las unidades terminales |
| Válvula, bomba o sonda | Regulación, impulsión o medición | Sin estos puntos no hay control fino; son la base de la eficiencia real de la instalación |
Hay un detalle que yo no paso por alto: la misma instalación puede dibujarse con bibliotecas diferentes según el software o la oficina técnica. Por eso, en planos serios, la leyenda no es un añadido; es la pieza que convierte el símbolo en información útil. Y si el plano mezcla símbolos de aire con los de agua, mejor todavía: te está diciendo que la instalación se entiende como un sistema, no como piezas sueltas.
Cómo leer un plano paso a paso sin perderte
Yo empiezo siempre por la leyenda y por las notas generales. Es la forma más rápida de evitar interpretaciones erróneas, porque un símbolo fuera de contexto puede parecer una cosa y significar otra muy distinta.
- Localiza la leyenda. Si no aparece, el plano ya es débil.
- Identifica los equipos principales: UTA, enfriadora, caldera, bomba de calor, fancoils o ventiladores.
- Sigue el recorrido del aire: impulsión, retorno, extracción y aire exterior.
- Sigue el recorrido del agua: ida, retorno, bombas, válvulas y puntos de equilibrado.
- Ubica los elementos de control: sondas, termostatos, presostatos, actuadores y automatización.
- Comprueba la accesibilidad: filtros, compuertas, registros, drenajes y baterías deben poder mantenerse sin desmontajes absurdos.
Una vez que haces ese recorrido, el plano deja de ser una imagen estática y pasa a ser una guía de funcionamiento. Si un filtro aparece dibujado pero no hay manera de acceder a él, lo que tienes delante no es solo un detalle constructivo flojo: es un problema de mantenimiento anunciado. Esa es la diferencia entre leer símbolos y entender la instalación.
Cuando lo que ves es el mando y no el proyecto
Otro punto que genera confusión es la simbología del mando del equipo. Aquí no estás leyendo un plano, sino una interfaz de uso, y la lógica cambia bastante. Aun así, conviene dominarla porque muchos fallos de uso vienen de interpretar mal iconos muy básicos.
| Modo o icono | Función real | Cuándo conviene |
|---|---|---|
| COOL o copo de nieve | Enfría el espacio | Cuando necesitas bajar temperatura de forma directa |
| HEAT o sol | Activa la calefacción | Cuando el equipo trabaja en bomba de calor o en modo calor |
| DRY o gota | Reduce humedad | Muy útil cuando el problema principal es la humedad, no la temperatura |
| FAN o ventilador | Solo mueve aire | Cuando quieres circulación sin exigir frío o calor |
| AUTO | El equipo decide el comportamiento según la consigna | Práctico para uso general, pero no siempre es la mejor opción en locales con cargas variables |
| SWING | Mueve las lamas | Sirve para repartir mejor el aire en la estancia |
| SLEEP o NIGHT | Ajusta el funcionamiento nocturno | Útil para reducir ruido y evitar sobreenfriamiento o sobrecalentamiento |
| ECO | Prioriza el ahorro energético | Cuando aceptas una respuesta más suave a cambio de menor consumo |
La clave aquí es simple: el mando describe cómo usar el equipo; el plano describe cómo está resuelta la instalación. No son capas equivalentes. Yo veo demasiada gente que confunde Fan con frío, o Auto con solución universal, y en realidad cada modo tiene límites muy concretos. Si el espacio tiene mucha humedad, un ajuste malo puede dejarte sensación de bochorno aunque la temperatura baje; si el sistema está mal dimensionado, Auto no arregla nada.
Normativa y criterios que se usan en España
En España, el marco básico sigue siendo el RITE, que regula las instalaciones térmicas en edificios y abarca calefacción, refrigeración, ventilación, ACS y automatización y control. Eso importa porque la simbología no vive aislada: forma parte de una documentación técnica que tiene que ser coherente con el diseño, la ejecución, el uso y el mantenimiento.
En documentación técnica y materiales de formación todavía verás referencias gráficas a la UNE 1102:1991 para representación de instalaciones de ventilación y aire acondicionado. No me interesa tanto convertir eso en una lista cerrada de normas como recordar algo más útil: la representación depende del criterio técnico adoptado, pero la documentación debe dejarlo claro.
| Documento | Qué debe aportar | Qué pasa si falta |
|---|---|---|
| Plano de proyecto | La intención de diseño y la leyenda de símbolos | La instalación se interpreta a ojo y aumentan los errores de obra |
| Plano as-built | Lo que realmente se ha instalado | Se pierde la correspondencia entre plano y realidad |
| Manual de uso y mantenimiento | Setpoints, accesos, periodicidades y puntos sensibles | El mantenimiento se vuelve reactivo y más caro |
| Ficha de equipos | Modelo, caudal, potencia, conexiones y control | Cuesta verificar compatibilidades y repuestos |
| Registro de mantenimiento | Historial de revisiones, incidencias y ajustes | No hay trazabilidad y se repiten fallos ya conocidos |
Yo me fío mucho más de una instalación con documentación sobria pero coherente que de otra llena de iconos bonitos sin correspondencia real. En 2026 eso sigue siendo así: si el proyecto, la obra y el mantenimiento no hablan el mismo idioma, tarde o temprano alguien pagará la diferencia en tiempo, energía o averías.
Los errores que más cuestan en obra y mantenimiento
La mayoría de los problemas no vienen del símbolo en sí, sino de leerlo mal o de asumir que significa siempre lo mismo. En revisión de instalaciones, estos son los fallos que yo me encuentro más a menudo:
| Error habitual | Consecuencia | Cómo lo evito |
|---|---|---|
| Confundir impulsión con retorno | Desbalance de caudales y temperaturas mal repartidas | Revisar flechas, etiquetas y sentido del circuito antes de intervenir |
| Leer un símbolo aislado sin contexto | Interpreta una compuerta como otra cosa o un accesorio como equipo principal | Mirar siempre la relación con el resto del trazado y con la leyenda |
| Dar por universal el icono del mando | Uso incorrecto del equipo y confort irregular | Confirmar la función en el manual de la marca o en la serigrafía del equipo |
| Olvidar filtros y registros | Mantenimiento difícil, pérdida de rendimiento y accesos incómodos | Comprobar desde proyecto que cada elemento mantenible tenga acceso real |
| No contrastar el plano con la instalación real | Intervenciones sobre equipos equivocados o puntos que ya no existen | Actualizar el as-built después de cada reforma o sustitución |
| Confundir compuerta de regulación con compuerta cortafuego | Errores serios de seguridad y de balanceo del sistema | Distinguir función, ubicación y marcado antes de tocar nada |
En campo, el coste no suele estar en el símbolo. Está en la decisión equivocada que provoca: una compuerta mal ajustada, un filtro inaccesible, una válvula interpretada al revés o una sonda colocada donde no mide lo que debe medir. Y eso, en climatización y refrigeración, acaba notándose en consumo, ruido, confort y averías repetidas.
La lectura que yo haría antes de cerrar una intervención
Si tengo que cerrar una reforma, una puesta en marcha o una revisión, yo hago una comprobación muy concreta: que la simbología del plano, la realidad instalada y el manual del equipo cuenten la misma historia. Si una de esas tres piezas falla, la documentación no está cerrada.
- Verifico que la leyenda esté completa y actualizada.
- Compruebo que impulsión, retorno y extracción coincidan con el trazado real.
- Reviso que filtros, compuertas, sondas y válvulas sean accesibles.
- Confirmo que el as-built refleje la instalación final, no la versión inicial del proyecto.
- Dejo anotados los cambios que puedan afectar al mantenimiento posterior.
Eso es, al final, lo que hace útil la simbología: no solo leer un dibujo, sino convertirlo en una instalación mantenible, segura y coherente con lo que necesita el edificio. Cuando el plano está bien resuelto, el trabajo técnico se vuelve más rápido y también más limpio; cuando no lo está, el problema no es estético, es operativo.
