Lo esencial para acertar con una red de aire comprimido industrial
- La demanda real manda: si dimensionas por intuición, acabas pagando energía de más y estabilidad de menos.
- La presión no debe sobrar: cada pequeña subida de consigna repercute en el consumo y en el desgaste.
- Las fugas son el gran agujero: en muchas plantas, un programa serio de detección y reparación marca más ahorro que cambiar el compresor.
- La calidad del aire debe ajustarse al uso: no hace falta el mismo tratamiento para una pistola de soplado que para una línea sensible de automatización.
- La red bien distribuida importa tanto como la máquina: una mala tubería obliga a compensar con más presión y más coste.
- En España hay marco regulatorio específico: los equipos a presión por encima de 0,5 bar requieren una revisión documental y técnica seria.
Qué resuelve una red bien diseñada y por qué suele fallar
Yo suelo decir que el problema no es “tener compresor”, sino tener una utilidad industrial cara y mal gestionada. El aire comprimido es cómodo, limpio y versátil, pero también es una de las formas de energía más ineficientes de la planta: el Department of Energy de EE. UU. recuerda que la eficiencia global de un sistema típico puede caer hasta el 10%-15%, algo que explica por qué pequeñas pérdidas se convierten en dinero real muy rápido.La mayoría de fallos nacen de la misma raíz: se pide al sistema que compense fugas, filtros sucios, caídas de presión y usos que ni siquiera deberían depender de aire comprimido. Cuando eso pasa, el compresor trabaja más horas, sube la temperatura, se ensucia antes y termina alimentando una red que nunca está realmente estable. El resultado práctico es claro: herramientas menos consistentes, neumática más sensible a picos y una factura que crece sin dar más producción.
Por eso, antes de hablar de modelos o marcas, conviene entender el conjunto completo. Lo siguiente es ver qué piezas forman una instalación fiable y qué hace cada una de ellas.
Qué elementos debe incluir una instalación fiable
Una red sólida no se reduce al compresor. En la práctica, yo la pienso como una cadena en la que cada eslabón protege al siguiente: generación, acumulación, tratamiento, distribución y uso final. Si uno falla, el resto pierde rendimiento.
| Elemento | Función principal | Qué vigilar en la práctica |
|---|---|---|
| Compresor | Genera el caudal y la presión de trabajo | Dimensionado, tipo de control y adaptación a la demanda real |
| Depósito o calderín | Amortigua picos y estabiliza la red | Volumen suficiente, purga de condensados y estado interior |
| Secador | Reduce la humedad del aire | Punto de rocío requerido por la aplicación y caída de presión |
| Filtros | Retienen partículas, aceite y aerosoles | Grado de filtración y saturación por diferencial de presión |
| Purgadores y separadores | Evacúan condensados sin perder aire útil | Fiabilidad de la purga y mantenimiento periódico |
| Tubería principal y bajantes | Distribuyen el aire a los puntos de uso | Diámetro, trazado, pendientes y pérdidas de carga |
| Reguladores y tomas | Ajustan la presión al uso final | Evitar sobrepresión en herramientas y equipos neumáticos |
| Monitorización | Permite detectar fugas y desviaciones | Presión en extremos, consumo y estado de filtros |
Si falta alguna de estas piezas, casi siempre lo pagas en forma de inestabilidad, condensación o consumo innecesario. La siguiente decisión, que muchas veces se subestima, es cómo distribuir el aire dentro de la nave para no estrangular la red desde el primer metro.
Cómo distribuir el aire para no perder presión

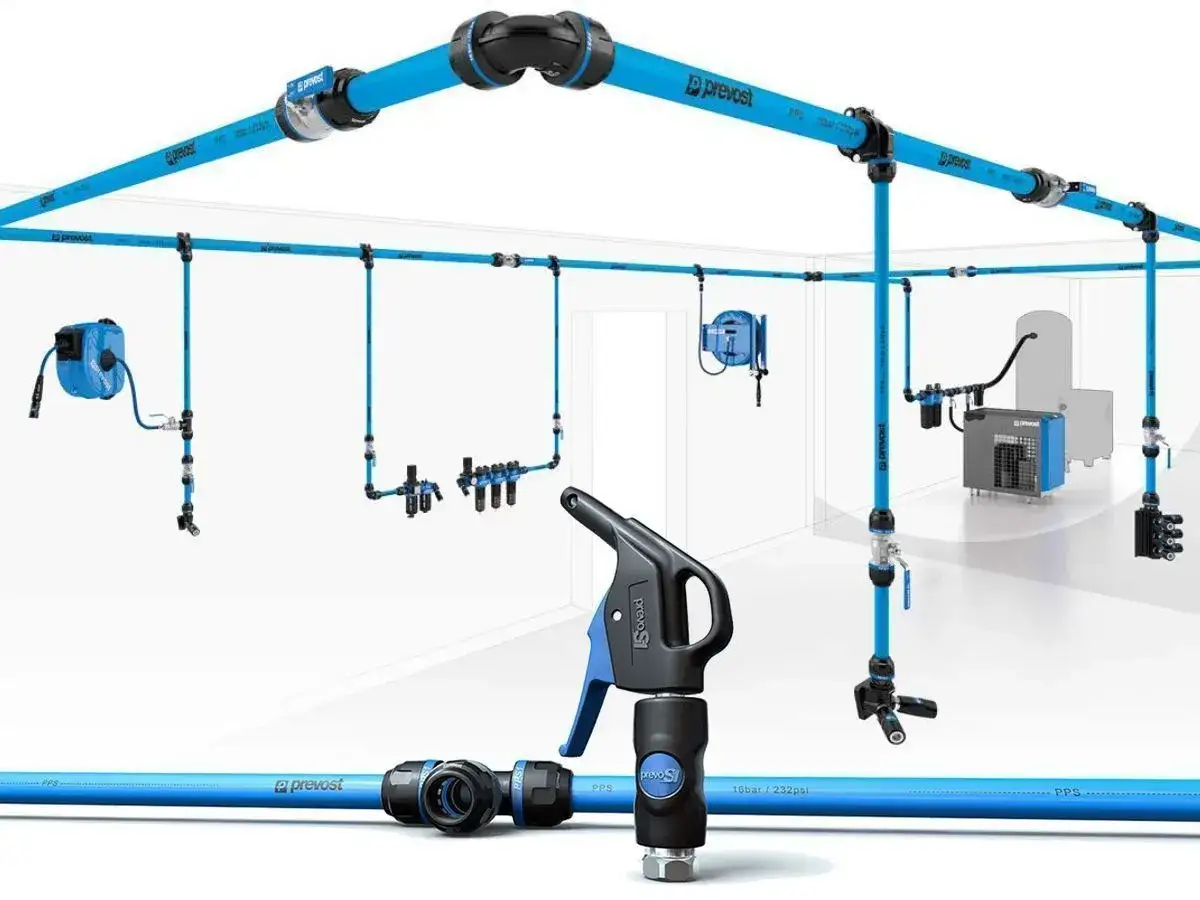

En una nave con varios consumos, la diferencia entre una red lineal y una red anular es mucho más importante de lo que parece. La red lineal es más simple y barata de instalar, pero concentra más pérdidas a medida que te alejas del compresor. La red anular, en cambio, reparte mejor el caudal, reduce la caída de presión y facilita futuras ampliaciones.
| Tipo de red | Ventajas | Inconvenientes | Cuándo la suelo recomendar |
|---|---|---|---|
| Lineal | Más simple y con menor coste inicial | Más caída de presión y peor reparto en los puntos finales | Talleres pequeños o consumos muy concentrados |
| Anular | Mejor estabilidad, más flexibilidad y menos penalización por distancia | Requiere más tubería y más criterio de montaje | Naves con varios puestos, turnos y crecimiento previsto |
| Mixta | Combina tramos principales con derivaciones ajustadas | Exige revisar bien el equilibrio de presiones | Instalaciones medianas con zonas de consumo distintas |
Yo prefiero la anular cuando hay varios puntos de uso y cierta variabilidad de demanda, porque evita que el último puesto de trabajo sea siempre el más castigado. También vigilo tres detalles de montaje que se notan más de lo que parece: la toma desde la parte superior de la línea principal para no arrastrar condensados, las pendientes hacia puntos de purga y un diámetro que no obligue al aire a ir “apretado” por la tubería.
Como referencia práctica, el Department of Energy insiste en que un sistema bien diseñado debe mantener una pérdida de presión muy por debajo del 10% entre la salida del compresor y el punto de uso. Si una instalación se acerca o supera ese nivel, ya no hablamos de un detalle menor: hablamos de una arquitectura que está obligando al equipo a trabajar de más.
La forma de la red ya condiciona la presión disponible; ahora toca ajustar caudal y consigna para que el sistema no funcione sobrado.
Cómo dimensionar caudal y presión sin sobredimensionar
El error clásico es elegir el compresor “con margen” y luego usar ese margen para tapar defectos de la red. Eso sale caro. Yo empiezo siempre por la demanda real: qué consumos hay, en qué momentos coinciden y cuál es la presión mínima que necesitan en el punto de uso, no en la sala del compresor.
Un esquema útil es este:
- Medir consumos medios y picos por línea o puesto.
- Separar consumos continuos de consumos intermitentes.
- Calcular la presión mínima útil en la máquina o herramienta, no en el cabezal del compresor.
- Estimar la pérdida de carga de tuberías, filtros, secadores y accesorios.
- Elegir el control del compresor en función de esa curva de demanda, no al revés.
Una regla sencilla que ayuda a pensar mejor: cada incremento pequeño de presión se paga. Las guías del DOE indican que, en un sistema típico de 100 psig, subir o bajar 2 psi puede mover el consumo alrededor de un 1%. Traducido a una planta real, esto significa que una consigna innecesariamente alta acaba penalizando la factura mes a mes.
También conviene no confundir el calderín con una solución mágica. El depósito estabiliza y da respuesta a picos, sí, pero no corrige por sí solo una red mal dimensionada. Si el problema es de pérdidas de carga, falta de caudal o consumo simultáneo mal calculado, el calderín solo compra tiempo.
Una vez fijados caudal y presión, el siguiente filtro de errores es la calidad del aire que llega a cada aplicación.
Qué tratamiento necesita el aire según la aplicación
No todo el aire comprimido necesita el mismo nivel de limpieza, secado o filtración. Aquí es donde veo más sobredimensionamiento innecesario: se monta tratamiento “por si acaso”, y cada elemento añadido resta presión y sube coste. La norma ISO 8573-1 organiza la calidad del aire según tres contaminantes básicos: partículas, agua y aceite. Esa separación es útil porque obliga a pensar por uso, no por costumbre.
En la práctica, yo suelo distinguir estos escenarios:
- Uso general de taller: suele bastar un tratamiento básico con separación de condensados, filtración razonable y secado adecuado al entorno.
- Neumática de automatización: pide más estabilidad, menor humedad y filtración más fina para proteger válvulas, cilindros y elementos de control.
- Procesos sensibles como pintura, alimentación o instrumentación: requieren una exigencia mucho mayor en agua y aceite, y a menudo un secado más severo.
Otro detalle que no conviene pasar por alto es el mantenimiento de filtros. Si se saturan, la caída de presión aumenta y el sistema compensa elevando la consigna. Es una forma muy cara de esconder un problema muy simple.
Y precisamente por eso el mantenimiento continuo pesa tanto en la factura anual.
El mantenimiento que realmente baja el coste
Si tengo que elegir una palanca de ahorro que casi siempre funciona, elijo la gestión de fugas. Las guías del Department of Energy recomiendan trabajar con un objetivo razonable de reducción de fugas del 5%-10% del caudal total, y en muchas plantas ese rango ya supone una diferencia importante. Lo mejor es que no exige grandes inversiones: exige disciplina.
Un programa serio de mantenimiento debería incluir, como mínimo, estas cuatro cosas:
- Localización y etiquetado de fugas.
- Reparación y verificación posterior.
- Seguimiento del estado de filtros y purgadores.
- Revisión periódica de la presión real en los puntos más alejados.
También merece la pena vigilar el diferencial de presión de los filtros. El DOE señala que una caída de 2 psi puede reducir la capacidad alrededor de un 1%, y que el ensuciamiento de filtros o separadores puede obligar al sistema a trabajar más duro de lo que parece. En otras palabras: un elemento barato mal mantenido termina costando mucho.
Hay otra palanca que en 2026 sigue infrautilizada en muchas plantas: la recuperación de calor. Más del 80% de la energía eléctrica que entra en un compresor acaba convertida en calor, y parte de ese calor puede reaprovecharse para agua caliente o aire de proceso. No siempre compensa, pero cuando hay demanda térmica cercana, el retorno puede ser muy interesante.
Cuando ya tienes la red afinada, llega la parte que en España no conviene dejar para el final: la normativa y la puesta en servicio.
Qué exige la normativa en España y dónde suelen fallar los proyectos
En España, el marco de referencia para este tipo de instalaciones es el Reglamento de equipos a presión, que según el Real Decreto 809/2021 se aplica a la instalación, inspecciones periódicas, reparación y modificación de equipos sometidos a una presión máxima admisible superior a 0,5 bar. Eso significa que el conjunto no puede tratarse como una simple instalación auxiliar sin más control.
En la práctica, la complejidad concreta depende de la presión, del volumen, del tipo de equipo y de cómo se integra en la planta. Por eso yo no daría nunca por cerrada una instalación sin revisar, como mínimo, la documentación técnica, las pruebas de estanqueidad, el sistema de purga y las obligaciones de inspección que correspondan. Cuando hay depósitos, receptor, secadores y elementos de seguridad, cada detalle cuenta.
El fallo más habitual no está en el compresor, sino en la burocracia mal resuelta: se instala el equipo, se pone en marcha y luego se intenta ordenar lo que ya debería haber quedado definido desde el principio. Eso complica ampliaciones, mantenimiento y posibles inspecciones. Si el proyecto arranca bien, todo lo demás es más fácil.
Con esa base, la última revisión debería ser muy práctica y muy poco teórica.
Lo que revisaría antes de dar la instalación por buena
Antes de considerar terminada una red de aire, yo haría una comprobación muy concreta: presión real en el punto más desfavorable, caudal suficiente en horas punta, drenaje correcto del condensado y fugas bajo control. Si esas cuatro cosas están bien, la instalación ya tiene mucho ganado.
También miraría si cada uso recibe la calidad de aire que necesita. No tiene sentido limpiar o secar de más una línea que solo alimenta herramientas de taller, pero tampoco dejar justo de filtración a una válvula sensible o a una aplicación crítica. El equilibrio correcto suele estar en hacer lo justo, pero hacerlo bien.
Si tuviera que resumir la idea práctica en una frase, sería esta: una buena red no es la que más presión entrega, sino la que entrega la presión necesaria con la menor pérdida posible, la menor humedad compatible con el uso y el menor coste de mantenimiento. Cuando eso se cumple, el sistema deja de ser una fuente de problemas y pasa a comportarse como una utilidad estable de la planta.
