Lo esencial para no quedarse corto de espacio
- En muchos splits domésticos, el compresor va dentro de la unidad exterior, así que no basta con medir solo la pieza.
- Los scroll compactos pueden moverse en torno a 243 mm de diámetro y 455 mm de altura total; los modelos más grandes suben con facilidad a 317-318 mm y hasta 653 mm de altura.
- La carcasa de la unidad exterior suele ser la que manda en obra: en ejemplos reales se ven medidas de 550 x 658 x 275 mm hasta 615 x 845 x 300 mm.
- La longitud de tubería, la ventilación y el acceso de mantenimiento pesan tanto como el tamaño físico.
- Si el hueco es justo, la solución correcta suele ser elegir un equipo más compacto, no forzar la instalación.
Qué medidas importan de verdad en un compresor
Yo suelo separar este tema en cuatro capas: el tamaño del cuerpo, el espacio de conexión, el peso y el margen de servicio. En climatización, sobre todo en split y multisplit, mucha gente pide medidas del compresor cuando en realidad necesita saber cuánto ocupa la unidad exterior completa, porque ahí es donde va montado el compresor hermético.
| Qué conviene medir | Por qué importa | Error habitual |
|---|---|---|
| Ancho, fondo y altura | Determinan si el equipo cabe en el hueco real | Tomar solo la medida “de catálogo” sin margen de montaje |
| Altura de conexiones | Evita forzar tuberías y codos | Olvidar que la salida de gas puede quedar más alta que el cuerpo |
| Peso | Condiciona la base, la fachada y el transporte | Subestimar la carga sobre soportes o bancada |
| Espacio libre alrededor | Permite que el compresor disipe calor y sea accesible | Encajarlo “al milímetro” contra una pared o un cerramiento |
| Longitud de tubería | Afecta al rendimiento, al ruido y a la carga de refrigerante | Montar una línea demasiado corta o demasiado larga sin revisar la ficha |
Cuando se entiende esta lista, el problema deja de ser “qué tamaño tiene” y pasa a ser “qué conjunto necesito realmente para este espacio”. Y ahí es donde la tecnología del compresor cambia bastante la respuesta.
Medidas habituales según la tecnología de compresor
Si comparo equipos reales, la diferencia más clara no está solo en la potencia, sino en la arquitectura interna. Un scroll, por ejemplo, comprime el refrigerante entre dos espirales; un rotativo inverter suele ser más compacto y ligero; y un scroll de mayor capacidad ya pide un volumen mucho más serio. Según fichas de Danfoss, esos saltos se ven muy bien en números:
| Tipo de compresor | Medida publicada | Lectura práctica |
|---|---|---|
| Rotativo inverter compacto | Diámetro de 139 mm y altura de conexión de 354 mm | Muy contenido; encaja bien en equipos pequeños donde el espacio manda |
| Scroll compacto para aire acondicionado | Diámetro de 243 mm, altura total de 455 mm y ancho de 239 mm | Ya ocupa más, pero sigue siendo razonable para soluciones residenciales y comerciales ligeras |
| Scroll de mayor capacidad | Diámetro de 317-318 mm y altura de conexión de 618-653 mm | Es un formato voluminoso; normalmente ya lo miras dentro de una unidad exterior con más margen de instalación |
Una precisión importante: en algunas fichas la cifra publicada es la altura de conexión, no la altura total del cuerpo. Yo siempre leo esa etiqueta antes de dar por buena una medida, porque dos compresores que “parecen” similares pueden exigir un hueco distinto cuando sumas terminales, soportes y accesos. Esa diferencia, en obra, evita muchos sustos.
Por eso no me gusta responder a este tema con una única cifra. Lo correcto es pensar en rangos y en la tecnología elegida, porque el tamaño del compresor crece de forma bastante visible cuando sube la capacidad o cambia el diseño interno.

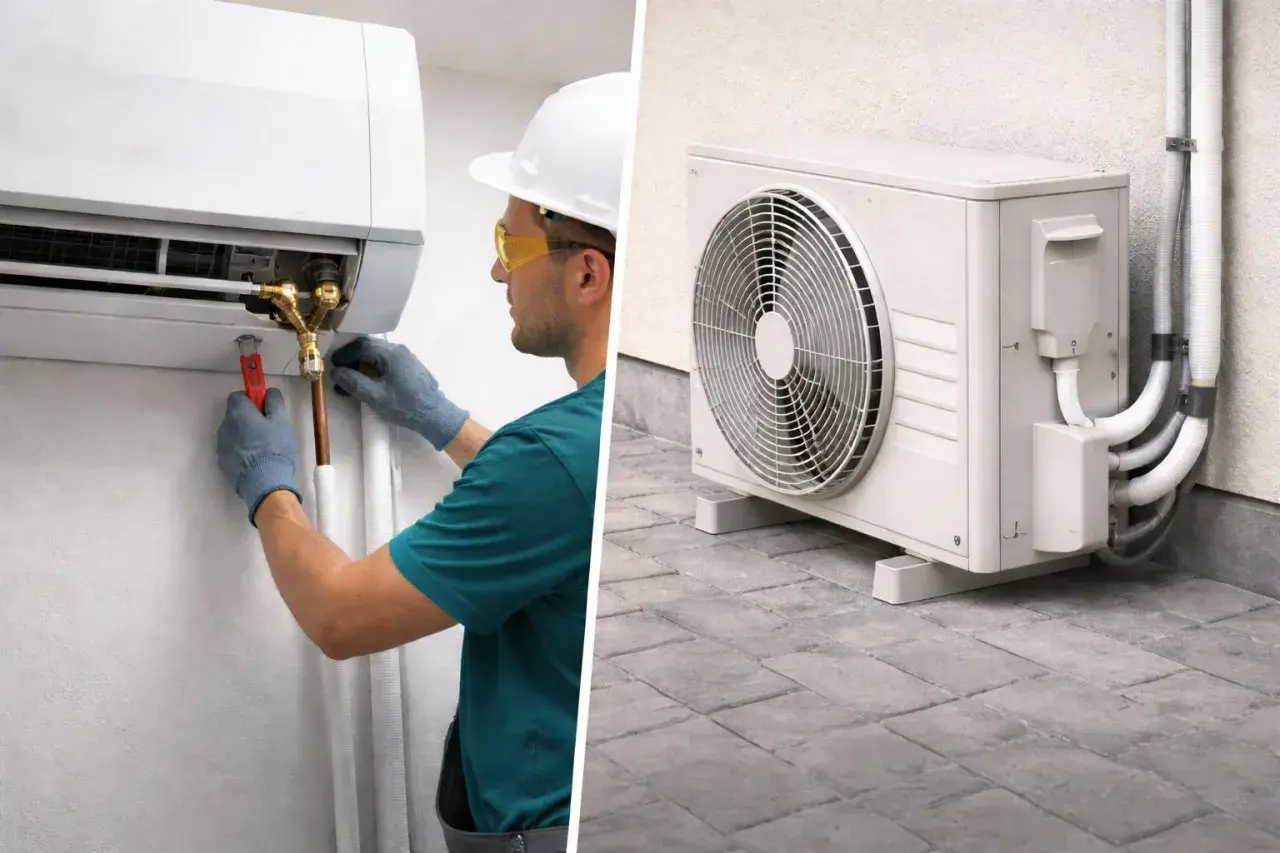

Lo que manda en la obra es la unidad exterior
En la vivienda o en un local pequeño, el compresor no se instala “solo”: va dentro de la condensadora. Y ahí es donde las medidas reales empiezan a importar de verdad. En una ficha de Daikin para conjuntos de pared Sensira, por ejemplo, las unidades exteriores aparecen con medidas de 550 x 658 x 275 mm y 615 x 845 x 300 mm, según capacidad, con pesos de 26 a 39 kg. Ese salto de tamaño ya te dice mucho sobre el tipo de hueco que necesitas reservar.
- La carcasa manda: aunque el compresor sea compacto, la unidad exterior necesita volumen para intercambiar aire y disipar calor.
- La ventilación no es negociable: si la máquina sopla contra una pared o queda encerrada, rinde peor y hace más ruido.
- El acceso de servicio cuenta: una tapa que no se puede retirar con facilidad convierte una revisión simple en una maniobra incómoda.
En el manual de Daikin se ve claro que la instalación no se resuelve con “que quepa”: además de indicar una distancia a pared de 250 mm en su esquema, dibuja separaciones de referencia superiores a 50, 100, 150 y 300 mm según la zona de la unidad y la obstrucción. También recomienda una longitud mínima de tubería de 1,5 m y un rango de trabajo de 1,5 a 20 m. Panasonic, en un manual de instalación de exterior, pide además al menos 50 mm de holgura para acceder a la parte inferior de la bandeja base.
Mi lectura práctica es sencilla: si el espacio está justo, no me fijo solo en el volumen del equipo; me fijo en la ventilación, en la ruta de tuberías y en cómo voy a sacar la tapa o llegar a los puntos de mantenimiento. Ese es el filtro que evita que una compra aparentemente correcta termine siendo una mala instalación.
Cómo medir el hueco antes de pedir el equipo
Yo mediría el hueco en este orden, sin saltarme pasos:
- Ancho, alto y fondo libres. No el “hueco aproximado”, sino la luz real disponible una vez descontados soportes, petos, tubos, zócalos o remates.
- Punto exacto de apoyo. Si la unidad va sobre bancada o soportes antivibración, mide desde el plano real donde quedará asentada, no desde la superficie ideal del plano.
- Ruta de tuberías y cableado. La distancia entre unidad interior y exterior condiciona la cantidad de tubo, los radios de curvatura y la ubicación de las conexiones.
- Acceso frontal y lateral. Aunque el equipo entre, tiene que poder revisarse. Yo no cerraría una instalación si luego hace falta desmontar media estructura para cambiar una válvula o limpiar la zona de servicio.
- Ventilación de entrada y salida. La máquina necesita respirar. Si el aire caliente recircula, el rendimiento cae y el compresor trabaja más tiempo de la cuenta.
Como regla práctica, yo reservo siempre un margen adicional frente a la medida exacta del catálogo. No porque sea un capricho, sino porque en obra real siempre aparecen pequeños desplazamientos: la pared no está perfectamente a plomo, el soporte come unos milímetros, la tubería pide una curva más abierta o la tapa necesita un poco más de espacio del que parecía en plano. Cuando el hueco es muy justo, ese margen es la diferencia entre una instalación limpia y una instalación forzada.
Y hay un detalle que suele pasarse por alto: no midas solo pensando en la colocación inicial. Mide también pensando en el mantenimiento de dentro de dos años, cuando haya que revisar vibraciones, aprietes, drenaje o una posible sustitución del compresor.
Errores que más problemas dan en la instalación
En este tema he visto repetir siempre los mismos fallos. No son teóricos; son los que acaban generando llamadas de servicio, ruido o rendimientos pobres.
- Confundir dimensiones de embalaje con dimensiones reales. El cartón o el palé engañan, y luego el equipo montado no encaja como parecía.
- Comprar por potencia y no por hueco. Un equipo puede dar la capacidad que necesitas y, aun así, ser demasiado grande para el emplazamiento disponible.
- Dejar la unidad demasiado cerca de una pared. La recirculación de aire caliente castiga al compresor y aumenta el ruido.
- Ignorar el peso y la base. Si el soporte flexa o vibra, la instalación nunca queda fina, por mucho que el equipo sea bueno.
- Reducir demasiado la longitud de tubería. Un tramo excesivamente corto puede generar vibraciones y complicar el trabajo del sistema.
- No pensar en el acceso posterior. Lo barato sale caro cuando hay que desmontar media instalación para una reparación menor.
Yo siempre digo lo mismo: una instalación correcta no es la que “entra”, sino la que respira, se mantiene y se puede reparar sin pelearse con ella. Esa diferencia se nota desde el primer verano.
Lo que yo revisaría antes de cerrar la compra
Si tuviera que quedarme solo con una lista corta, revisaría esto:
- La ficha técnica exacta del compresor o de la unidad exterior, con ancho, fondo, altura y peso.
- La altura de las conexiones y el sentido real de salida de tuberías.
- La distancia mínima y máxima de tubería permitida por el fabricante.
- El espacio libre alrededor de la entrada y la salida de aire.
- La posibilidad de abrir tapas, acceder a válvulas y trabajar con herramienta sin desmontajes raros.
Si el hueco es justo, yo prefiero bajar un escalón de formato y ganar fiabilidad antes que apurar al máximo una máquina grande en un sitio pobre. En climatización, las medidas del compresor y de la unidad exterior no son un detalle menor: son parte del rendimiento, del ruido y de la vida útil. Cuando esas cifras encajan desde el principio, la instalación trabaja mejor y da mucha menos guerra.
