Cuando una estancia necesita frío en verano y calor en invierno sin llenar el edificio de conductos, el fan coil suele ser una solución muy práctica. En este artículo explico cómo funciona un ventiloconvector, qué tipos existen, cómo elegir su potencia y qué mantenimiento necesita para trabajar con buen rendimiento en una instalación HVAC en España.
La idea esencial para entender un ventiloconvector
- Funciona con agua fría o caliente procedente de una enfriadora, caldera, bomba de calor o sistema de aerotermia.
- No genera el frío por sí solo, sino que intercambia la temperatura del agua con el aire de la estancia.
- Los modelos de dos tubos permiten trabajar en frío o calor, mientras que los de cuatro tubos pueden ofrecer ambos servicios por zonas.
- Un filtro sucio, una batería obstruida o aire en el circuito pueden reducir mucho el caudal y aumentar el consumo.
- El equipo mejora la temperatura, pero no sustituye necesariamente a la ventilación ni garantiza por sí solo la calidad del aire interior.
Qué es y cómo funciona un ventiloconvector
Un ventiloconvector es una unidad terminal de climatización. Recibe agua fría o caliente a través de tuberías, hace pasar el aire de la habitación por una batería de intercambio y devuelve ese aire con una temperatura diferente. El ventilador es el elemento que fuerza la circulación, de ahí su nombre habitual en inglés.
En modo refrigeración, el agua fría absorbe el calor del aire. Si la superficie de la batería está por debajo del punto de rocío, también se produce condensación, por lo que la unidad necesita una bandeja y un desagüe. En calefacción ocurre lo contrario: el agua caliente cede energía al aire impulsado.

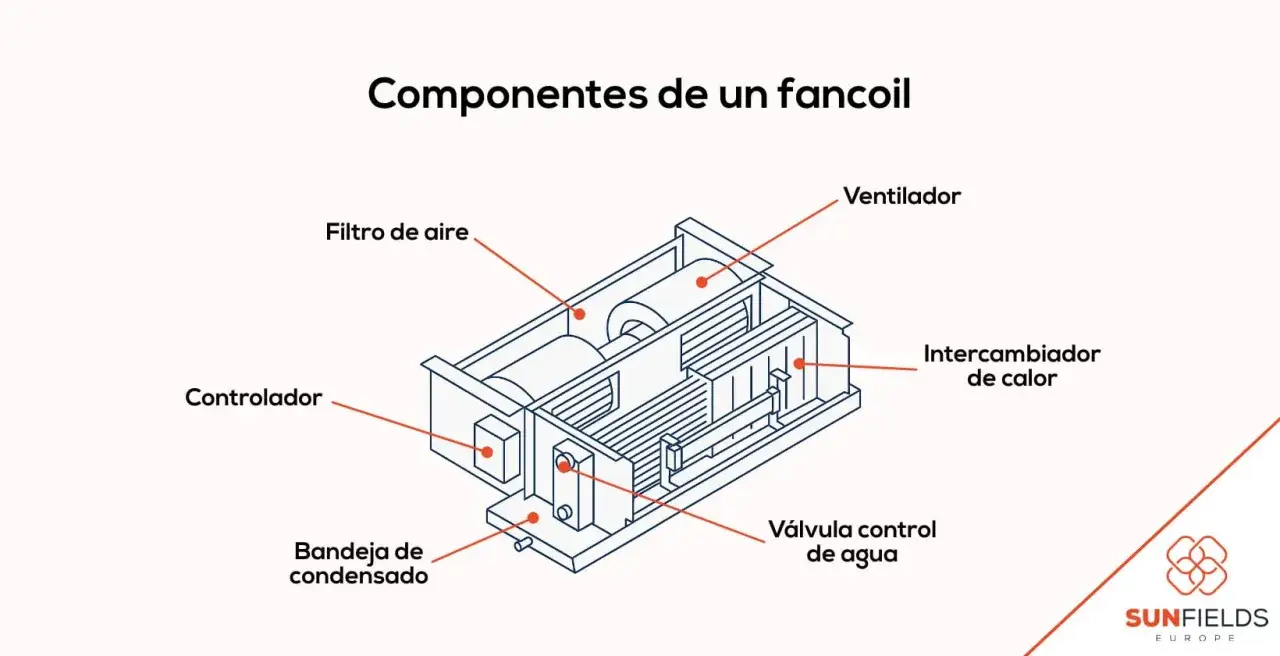

Sus componentes principales
- Batería de intercambio, formada por tubos y aletas que transfieren el calor.
- Ventilador y motor, responsables del caudal de aire y del nivel sonoro.
- Filtro, que retiene polvo y partículas antes de que el aire atraviese la batería.
- Bandeja de condensados, necesaria durante la refrigeración.
- Válvula de control y termostato, que regulan el paso de agua y la temperatura.
La fuente térmica puede ser una enfriadora, una caldera, una bomba de calor o una instalación de aerotermia. Esta separación resulta interesante porque una única máquina central puede alimentar varias unidades y permitir un control independiente por habitación.
Hay una confusión bastante común que conviene corregir. El ventiloconvector suele recircular el aire interior, pero no siempre introduce aire exterior. Por eso, en una oficina, un hotel o un local con ocupación elevada, normalmente debe combinarse con una solución de ventilación independiente, como una UTA o un sistema de renovación de aire.

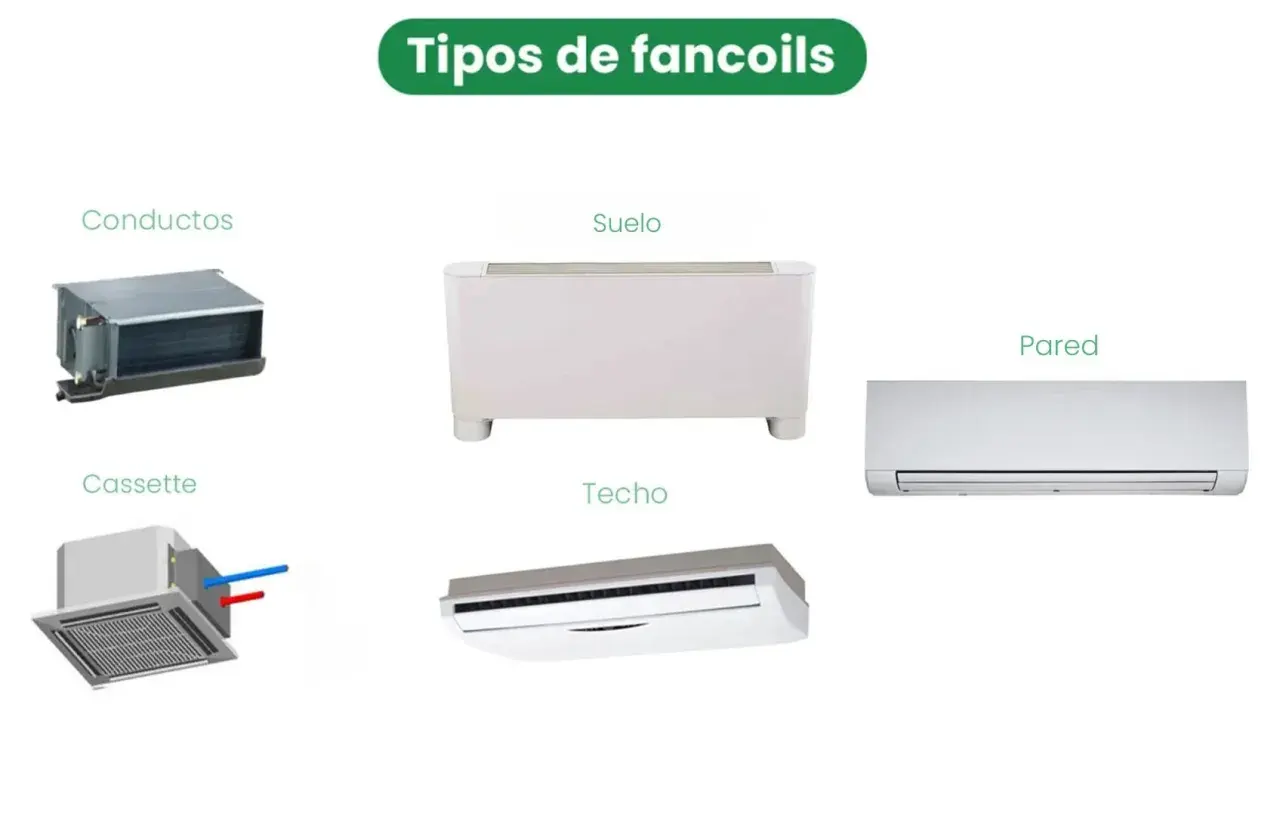

Qué tipos existen y dónde encaja mejor cada uno
La elección no depende solo de la potencia. También influyen el espacio disponible, el ruido admisible, el acceso para mantenimiento y la forma en que se quiere distribuir el aire. En mis revisiones, muchos problemas atribuidos al equipo nacen en realidad de haber escogido una configuración incómoda de mantener.
| Tipo de unidad | Instalación habitual | Ventaja principal | Limitación |
|---|---|---|---|
| Vertical de pared o suelo | Viviendas, oficinas y pequeños comercios | Acceso sencillo y montaje rápido | Ocupa espacio visible |
| Casete de techo | Locales, hoteles y oficinas diáfanas | Distribuye el aire en varias direcciones | Requiere falso techo y buen drenaje |
| Oculto o canalizable | Viviendas y edificios con diseño discreto | Queda integrado en el techo | El mantenimiento exige registros adecuados |
| Horizontal de techo | Pasillos, locales técnicos y zonas con poco suelo libre | Aprovecha el espacio superior | Puede transmitir ruido o vibraciones si se instala mal |
Dos tubos o cuatro tubos
En un sistema de dos tubos, la misma batería recibe agua fría o caliente según la estación. Es una opción económica y sencilla, pero todo el edificio o una zona conectada al mismo circuito debe trabajar en el mismo modo.
El sistema de cuatro tubos utiliza circuitos separados para frío y calor. Así, una fachada soleada puede refrigerarse mientras otra necesita calefacción. Es más flexible, aunque exige más tuberías, válvulas, espacio y presupuesto.
Para una vivienda unifamiliar, dos tubos suelen ser suficientes. En hoteles, residencias, hospitales u oficinas con orientaciones distintas, los cuatro tubos pueden justificar su mayor complejidad. No elegiría la segunda opción solo por tener más prestaciones, sino cuando la instalación realmente necesita trabajar de forma simultánea en frío y calor.
Cómo calcular la potencia y elegir el equipo
El error más caro es seleccionar la unidad únicamente por los metros cuadrados. La carga térmica también depende de la orientación, el aislamiento, la altura del techo, las ventanas, la ocupación, los equipos eléctricos y el clima local. Una habitación de 25 m² orientada al norte no necesita lo mismo que una sala acristalada orientada al sur.
Como referencia inicial, una estancia doméstica bien aislada puede requerir aproximadamente 60 a 100 W/m² en refrigeración, pero ese intervalo no sustituye a un cálculo técnico. En un despacho con ordenadores, una tienda o un espacio con grandes ganancias solares, la demanda puede ser bastante mayor.
Qué datos conviene revisar
- Potencia frigorífica y térmica a las condiciones reales de trabajo.
- Caudal de agua y pérdida de carga de la batería.
- Caudal de aire en cada velocidad del ventilador.
- Nivel sonoro, especialmente en dormitorios, hoteles y salas de reuniones.
- Consumo eléctrico del motor y tipo de regulación.
- Acceso al filtro, la bandeja, el ventilador y las válvulas.
- Espacio disponible para el desagüe y aislamiento de las tuberías.
También hay que comprobar si el caudal de agua disponible coincide con el diseño. Una válvula mal dimensionada o un circuito desequilibrado puede hacer que una unidad reciba demasiada agua mientras otra apenas tenga circulación. Las válvulas de control y la regulación proporcional ayudan a mantener un caudal estable y evitan que el equipo trabaje de forma brusca.
Sobredimensionar tampoco es una buena estrategia. Un aparato demasiado grande puede alcanzar rápidamente la temperatura de consigna, detenerse y arrancar con frecuencia, generar corrientes incómodas y controlar peor la humedad. Prefiero una selección ajustada, con varias velocidades y una regulación bien configurada, antes que instalar potencia de sobra.
Qué mantenimiento necesita y qué averías son más habituales
El mantenimiento básico empieza por el filtro. Si está cargado de polvo, baja el caudal de aire, aumenta la pérdida de carga y la batería intercambia peor. En una vivienda con uso moderado puede revisarse cada uno o dos meses durante la temporada, mientras que en talleres, comercios o espacios con mucho polvo conviene hacerlo con mayor frecuencia.
La batería también debe mantenerse limpia. Una capa de suciedad entre las aletas actúa como una barrera térmica y obliga al ventilador a trabajar más. Para una limpieza profunda, especialmente cuando hay moho, grasa o depósitos, lo adecuado es recurrir a personal cualificado y utilizar productos compatibles con las aletas y la bandeja.
Lee también: COP en climatización - ¿Es el número más importante?
Señales que no conviene ignorar
- Sale poco aire: puede haber un filtro obstruido, una batería sucia o un problema en el motor.
- No enfría lo suficiente: hay que comprobar la temperatura y el caudal del agua, la válvula y la regulación.
- Gotea agua: suele relacionarse con un desagüe obstruido, una bandeja desnivelada o un aislamiento deficiente.
- Hace ruido o vibra: pueden existir desequilibrios del ventilador, rodamientos desgastados o soportes mal fijados.
- Huele mal: la humedad retenida y la suciedad en la bandeja o la batería son sospechosas habituales.
El aire en la batería hidráulica reduce la superficie efectiva de intercambio y puede provocar ruidos. El purgado del circuito debe realizarse siguiendo el diseño de la instalación, porque abrir purgadores sin controlar la presión puede introducir nuevos problemas.
En España, el mantenimiento de las instalaciones térmicas debe organizarse conforme al RITE, con un programa adaptado a la potencia y al uso del edificio. La guía técnica del IDAE insiste también en documentar las operaciones realizadas. No se trata solo de limpiar el equipo, sino de conservar filtros, baterías, desagües, válvulas, motores y controles en condiciones verificables.
Ventiloconvector, split o conductos qué opción tiene más sentido
No existe una solución universal. El ventiloconvector encaja especialmente bien cuando ya hay una producción centralizada de agua caliente o fría y se necesita controlar varias zonas. También resulta atractivo en edificios donde se busca sustituir equipos terminales sin instalar grandes redes de conductos.
| Criterio | Ventiloconvector | Split o multisplit | Sistema por conductos |
|---|---|---|---|
| Fuente de energía | Agua fría o caliente | Refrigerante directo | Normalmente una unidad central |
| Control por estancias | Bueno, con válvulas y termostatos | Bueno según el sistema | Depende de compuertas y zonificación |
| Obra necesaria | Tuberías hidráulicas y desagüe | Líneas frigoríficas y desagüe | Red de conductos y falso techo |
| Mantenimiento crítico | Filtros, batería, agua y condensados | Filtros, batería y refrigerante | Filtros, conductos y unidad central |
Frente a un split, el sistema hidráulico puede simplificar la gestión de un edificio grande, pero necesita una red de agua bien equilibrada. Frente a los conductos, ofrece más independencia por habitación, aunque deja más unidades terminales que mantener. El coste final depende mucho de la obra, la distancia entre equipos y la infraestructura existente, así que comparar solo el precio del aparato conduce a decisiones incompletas.
Lo que conviene comprobar antes de ponerlo en servicio
Antes de cerrar un techo o entregar una instalación, yo revisaría cinco puntos. Primero, que cada unidad tenga acceso real al filtro y a la bandeja. Segundo, que el desagüe tenga pendiente, sifón cuando proceda y una prueba de evacuación de condensados.
Después comprobaría el sentido de circulación del agua, el purgado, la posición de las válvulas y el equilibrado del circuito. También mediría el ruido y el caudal de aire en las distintas velocidades, porque una instalación que enfría bien pero resulta molesta terminará funcionando peor de lo previsto.
Por último, dejaría registrados los valores de puesta en marcha, las consignas y las tareas de mantenimiento. Un ventiloconvector bien elegido puede ofrecer confort estable, regulación por zonas y una vida útil prolongada, pero su rendimiento depende tanto del diseño hidráulico y del mantenimiento como del propio equipo. Esa es la parte que más se suele pasar por alto y la que, en la práctica, marca la diferencia.
