El aire saturado parece un concepto simple, pero en mantenimiento industrial decide cuándo aparece condensación, cómo envejecen los sensores y por qué una red de aire comprimido deja de comportarse como esperaba. Cuando una masa de aire llega al máximo vapor de agua compatible con su temperatura, cualquier enfriamiento adicional cambia el equilibrio y obliga a pensar en punto de rocío, presión parcial y calor latente. En este artículo explico qué significa ese estado, cómo se mide de forma útil y qué conviene vigilar para evitar fallos en planta.
Lo esencial para leer la humedad del aire sin perder el foco
- La capacidad del aire para admitir vapor cambia con la temperatura: cuanto más caliente está, más vapor puede contener antes de condensar.
- La humedad relativa orienta, pero el punto de rocío es más estable para comparar situaciones y prevenir condensación.
- En termodinámica del aire húmedo importan la presión parcial, la razón de humedad y la entalpía, no solo el porcentaje de HR.
- En instalaciones industriales, el problema aparece cuando una superficie o una línea baja por debajo de la temperatura de rocío.
- Un sensor mal ubicado puede dar una lectura correcta y aun así llevarte a una decisión equivocada.
Qué significa realmente que el aire esté en saturación
Lo primero es separar dos ideas que suelen confundirse: cuánta agua hay en el aire y cuánta agua puede admitir antes de condensar. La saturación no describe solo un contenido absoluto; describe el límite físico que marca la temperatura. Si la temperatura sube, el límite sube; si baja, el límite cae con rapidez.
Yo suelo explicarlo de una forma muy directa: el aire no “guarda” vapor de agua por gusto, sino hasta el punto en que la presión de vapor existente iguala la presión de vapor de saturación a esa temperatura. A partir de ahí, el exceso ya no permanece en fase gaseosa y pasa a líquido. Esa es la base de la niebla, del rocío y de muchos problemas de condensación en equipos.
| Temperatura del aire | Presión de vapor de saturación aproximada | Qué implica en la práctica |
|---|---|---|
| 10 °C | 12,3 hPa | Un volumen de aire frío admite relativamente poca agua antes de saturarse. |
| 20 °C | 23,4 hPa | Puede contener casi el doble de vapor que a 10 °C. |
| 30 °C | 42,4 hPa | El margen antes de condensar es mucho mayor, aunque el riesgo vuelve a aparecer si ese aire se enfría. |
Ese salto entre temperaturas explica por qué dos masas de aire con la misma humedad relativa no tienen por qué contener la misma cantidad de agua. La saturación es un límite termodinámico, no una sensación. Y esa diferencia entre límite y contenido real es la que obliga a mirar otras magnitudes.
Qué variables conviene mirar de verdad
Yo suelo separar las magnitudes en cinco grupos, porque la humedad relativa sola engaña más de lo que ayuda cuando hay cambios de temperatura o de presión. En campo, estas son las variables que mejor ordenan la lectura.
| Variable | Qué indica | Cuándo resulta más útil |
|---|---|---|
| Temperatura seca | La temperatura real del aire. | Siempre, porque define el límite de saturación. |
| Humedad relativa | El porcentaje de vapor presente respecto al máximo posible a esa temperatura. | Para climatización y lectura rápida del ambiente. |
| Punto de rocío | La temperatura a la que ese aire empezaría a condensar si se enfría sin cambiar su contenido de vapor. | Para prevenir condensación en superficies, líneas y equipos. |
| Humedad absoluta | La masa de vapor por volumen de aire. | Para comparar cargas reales de vapor en espacios distintos. |
| Razón de humedad | La masa de vapor por masa de aire seco. | Para balances de masa y cálculos termodinámicos más finos. |
La humedad relativa no dice cuánta agua hay; dice cuán cerca está el aire de su límite a esa temperatura. Por eso puede pasar que un 60% de HR sea inocuo en una nave cálida y, sin embargo, sea una mala señal si el circuito o la superficie están muy fríos. El punto de rocío, en cambio, cambia poco si el contenido de vapor se mantiene, y por eso me parece mucho más útil en mantenimiento.
Hay un matiz importante en aire comprimido: no basta con mirar el ambiente. La presión del sistema cambia el equilibrio y, si no distingues entre punto de rocío ambiental y punto de rocío a presión, puedes creer que estás dentro de rango cuando no lo estás. Para pasar de intuición a cálculo, hay que entrar en la termodinámica del aire húmedo.
Cómo se calcula con termodinámica y cómo leer la carta psicrométrica
La forma más clara de calcular el estado del aire húmedo es empezar por la presión parcial del vapor. Si la temperatura del aire es T y la humedad relativa es HR, la presión real del vapor se aproxima con esta relación:
e = HR / 100 × es(T)
Donde es(T) es la presión de vapor de saturación a esa temperatura. Esa función crece con rapidez al aumentar T. En la práctica, eso significa que un mismo contenido de vapor puede parecer “más seco” o “más húmedo” según el termómetro que tengas delante.
Para ingeniería, yo también miro la razón de humedad, que conecta vapor y aire seco:
w = 0,622 · e / (P - e)
El 0,622 aparece por la relación entre las masas moleculares del vapor de agua y del aire seco. No es un adorno matemático: es la parte que permite pasar de una intuición meteorológica a un balance termodinámico serio. Si además quieres energía, la entalpía del aire húmedo puede aproximarse como:
h ≈ 1,005T + w(2501 + 1,86T) , en kJ/kg de aire seco.

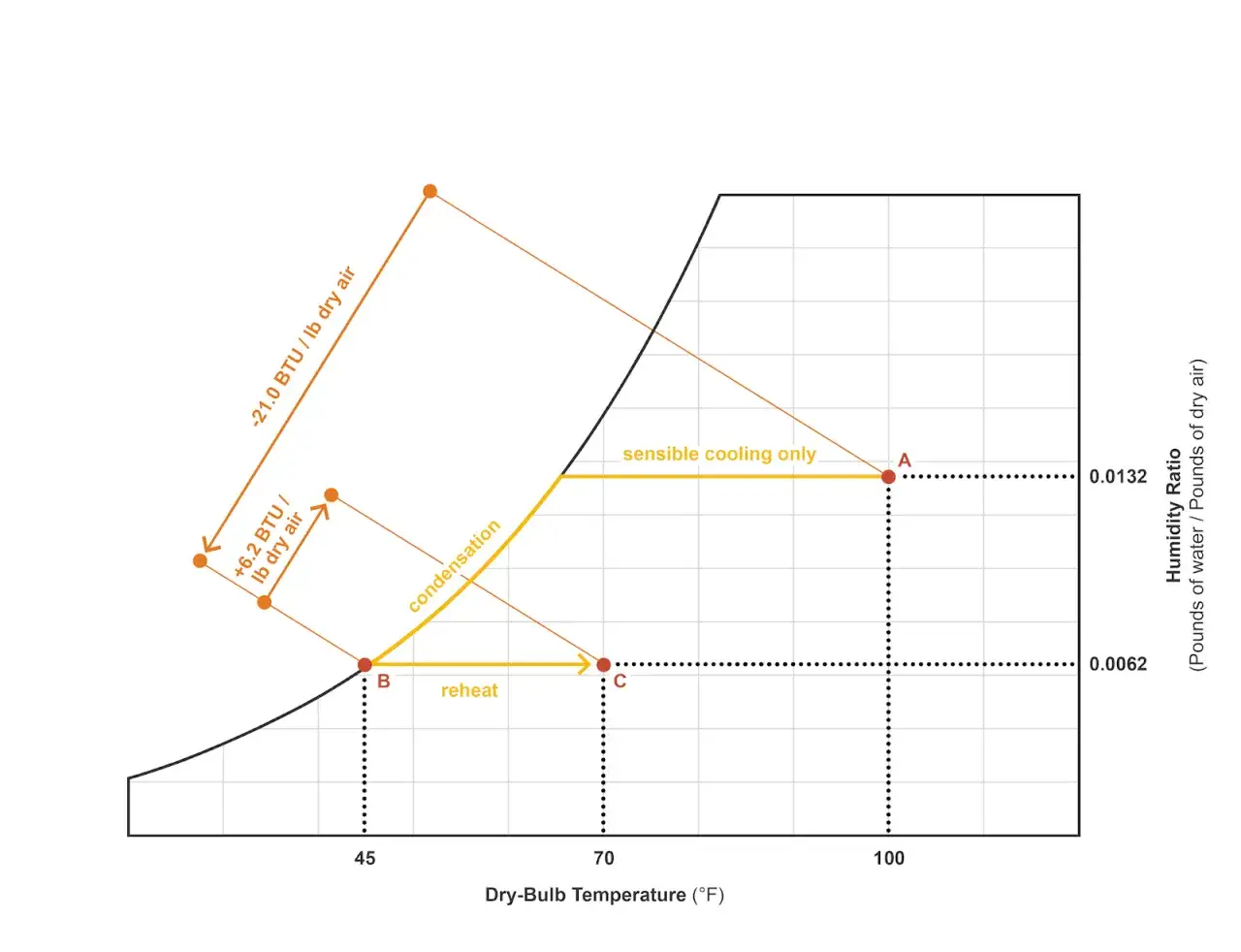

La carta psicrométrica hace todo esto visual. La curva superior es la línea de saturación; por debajo de ella están los estados posibles a esa presión. Si mueves el punto horizontalmente, mantienes casi constante el contenido de vapor y cambias la temperatura; si bajas hacia la izquierda, sube la HR hasta tocar la curva. Cuando el punto toca esa curva, cualquier enfriamiento adicional produce condensación.
Un ejemplo rápido ayuda mucho. Aire a 30 °C y 50% de HR tiene una presión de vapor real cercana a 21 hPa, porque la saturación a esa temperatura ronda 42 hPa. Si ese mismo aire se enfría sin añadir ni quitar vapor, la HR sube hacia el 90% y el punto de rocío queda cerca de 18 °C. Yo prefiero este tipo de ejemplo a una definición larga, porque deja claro que el problema no es el porcentaje aislado, sino el estado completo del aire.
Esa lectura termodinámica es la que después se traduce en condensado, purgas y fallos si no se controla bien. Y ahí es donde la planta deja de discutir teoría y empieza a pagar averías.
Qué pasa cuando una línea o un equipo cruzan el punto de rocío
En cuanto una superficie o una corriente de aire cae por debajo de su temperatura de rocío, el vapor sobrante se condensa. En una nave, eso se ve como agua en los puntos bajos, gotas en carcasas, empañamiento en mirillas o acumulación en filtros. En una red neumática, el efecto es todavía más incómodo porque el agua se mueve donde no debería.
Las consecuencias suelen aparecer en cadena:
- Corrosión interna en tuberías, depósitos y elementos metálicos.
- Válvulas y actuadores erráticos por arrastre de agua o por congelación local si la temperatura cae bastante.
- Lecturas inestables en sensores de presión, caudal o calidad de aire.
- Defectos de proceso en pintura, secado, envasado o instrumentación sensible.
- Mayor mantenimiento correctivo por purgas, obstrucciones y sustitución prematura de filtros.
En aire comprimido, la compresión no “seca” el sistema por sí sola. Lo que hace es elevar la temperatura y concentrar el problema en otro punto del circuito. Después, cuando el aire pasa por un enfriador, un tramo frío o una expansión, el agua vuelve a aparecer. Por eso los aftercoolers, separadores y purgas no son accesorios: son la barrera que evita que el vapor acabe convertido en líquido donde no toca.
En España esto se nota mucho en verano y también en zonas costeras, donde el aire de entrada ya llega cargado. Una nave con climatización irregular, o una sala técnica con puentes térmicos, puede acercarse al límite sin que nadie lo perciba hasta que aparecen condensados. Por eso el siguiente paso no es medir “humedad” en abstracto, sino escoger el instrumento adecuado.
Qué instrumento elegir para medirlo sin autoengañarte
Yo suelo separar tres escenarios: verificación puntual, control continuo y referencia de calibración. No necesitan el mismo instrumento ni el mismo presupuesto, y mezclar esos usos es una fuente clásica de errores.
| Instrumento | Qué entrega | Ventaja principal | Límite típico |
|---|---|---|---|
| Psicrómetro o termohigrómetro básico | Temperatura y humedad relativa | Es barato y suficiente para comprobaciones rápidas | Deriva con suciedad, flujo de aire pobre o mala ubicación |
| Transmisor capacitivo de HR | Humedad relativa continua | Se integra bien en automatización y BMS | Puede descalibrarse con contaminantes y cambios térmicos bruscos |
| Higrómetro de espejo enfriado | Punto de rocío directo | Es la referencia más sólida cuando importa la precisión | Cuesta más y necesita cuidado frente a suciedad y vibración |
| Transmisor de punto de rocío para aire comprimido | Rocío a presión en línea | Muy útil para secadores y redes neumáticas | Debe montarse donde la presión y la temperatura representen de verdad al proceso |
Si el objetivo es confort o ventilación, la HR suele bastar. Si lo que quieres es evitar condensación en una red de aire, yo priorizaría el punto de rocío. Y si el proceso es crítico, me quedo con un sensor bien instalado, una referencia de calibración fiable y un plan de verificación periódico. En instalaciones exigentes, una revisión anual puede ser poco; en otras, basta con fijar una cadencia de mantenimiento que reduzca la deriva antes de que afecte al control.
Elegido el equipo, todavía queda lo más delicado: evitar las lecturas engañosas. Ahí es donde se pierde más tiempo del que parece.
Los errores que más he visto en campo
La mayoría de los fallos de interpretación no vienen de la física, sino de cómo se mide. Un 60% de humedad relativa puede significar cosas muy distintas según dónde esté la sonda, qué temperatura tenga el entorno y si el flujo de aire es real o casi estático.
- Mirar solo la HR. Si no acompañas el dato con temperatura y rocío, la lectura queda coja.
- Colocar la sonda junto a una pared fría o cerca del compresor. El punto de medida deja de representar el sistema y se convierte en un caso local.
- Confundir rocío ambiental con rocío a presión. En aire comprimido, esa diferencia cambia la decisión de mantenimiento.
- Ignorar la expansión o la caída de presión. Al reducir presión, el equilibrio cambia y el agua puede aparecer donde antes no se veía.
- Olvidar drenajes, trampas y puntos bajos. Muchas averías no nacen del sensor, sino del agua acumulada que nadie vació a tiempo.
- Usar sondas sucias o sin recalibrar. El sensor puede seguir “funcionando” y, aun así, arrastrar un error suficiente para tomar una mala decisión.
Yo siempre digo lo mismo en auditorías de mantenimiento: si la ubicación del sensor no está bien pensada, el dato solo sirve para confirmar lo que ya creías. Y eso es peligroso, porque da una falsa sensación de control. Cuando la lectura es buena de verdad, el proceso se vuelve mucho más previsible.
Con eso claro, la estrategia deja de ser reactiva y pasa a ser preventiva. Lo que queda es revisar qué controles merece la pena cerrar antes de que llegue el siguiente cambio de estación o el próximo pico de carga en planta.
Los controles que yo cerraría antes de la próxima bajada de temperatura
Si tuviera que dejar una instalación protegida con el menor margen de sorpresa posible, empezaría por estos puntos:
- Medir temperatura, punto de rocío y presión en el punto más frío y representativo del circuito.
- Revisar aftercoolers, separadores y purgas automáticas para comprobar que el agua realmente sale del sistema.
- Aislar o recalificar tramos fríos, armarios y cajas donde la superficie pueda caer por debajo del rocío.
- Definir alarmas por tendencia, no solo por valor instantáneo, porque el deterioro suele verse antes en la deriva que en el pico.
- Limpieza y recalibración de sondas, especialmente si trabajan en aire con polvo, aceite o niebla de proceso.
Si me quedo con una sola idea práctica, es esta: no basta con saber cuánta humedad hay en el ambiente; hay que saber a qué temperatura esa humedad se convierte en agua líquida. Ese punto marca la fiabilidad de una red neumática, la vida útil de un equipo y la diferencia entre una planta que se anticipa y otra que limpia averías.
