La forma correcta de pulir acero inoxidable no consiste en darle brillo sin más, sino en respetar el acabado original, la veta y el uso real de la pieza. En un entorno industrial, una mala decisión deja microarañazos, reduce la uniformidad visual y puede complicar la limpieza posterior. Aquí explico qué método conviene, cómo hacerlo paso a paso y qué errores evitan que tengas que repetir el trabajo.
Lo esencial para elegir el método correcto sin estropear el acabado
- El acabado satinado suele ser el más práctico en industria; el espejo exige más control y mantenimiento.
- Para huellas y suciedad ligera basta una limpieza correcta; para rayas y desgaste hace falta un proceso abrasivo progresivo.
- Trabajar siguiendo la veta reduce microarañazos visibles y deja una reparación más limpia.
- El cloro, la lana de acero y la presión excesiva son los fallos que más dañan la superficie.
- Secar al final es tan importante como limpiar: evita velos de cal y manchas de agua.
Qué cambia entre limpiar, recuperar brillo y proteger la superficie
Yo separo siempre tres cosas que muchas veces se mezclan: limpiar, recuperar el acabado y proteger la superficie. Limpiar es retirar grasa, polvo, huellas o cal sin alterar apenas el metal; recuperar el acabado implica corregir rayas, matizar zonas dañadas o devolver uniformidad; proteger la superficie supone estabilizarla para que no vuelva a contaminarse o corroerse con facilidad.
Ese matiz importa más de lo que parece. Un panel de una línea de automatización no necesita el mismo nivel de brillo que una cuba en zona higiénica, y un frontal visible no siempre debe convertirse en espejo. En mantenimiento industrial, el acabado satinado suele ser más agradecido porque disimula mejor las marcas de uso y se mantiene con menos esfuerzo.
También conviene distinguir entre el daño superficial y el problema real. A veces lo que parece óxido es solo contaminación férrica, restos de limpieza o una reacción por sales y humedad. Si se ataca ese punto con demasiada agresividad, se empeora la pieza en lugar de mejorarla. Con esa diferencia clara, tiene más sentido elegir el método que mejor encaja con el tipo de daño.
Métodos que mejor funcionan según el acabado
No suelo empezar por el método más agresivo. Primero miro el estado del metal, el tipo de acabado original y el entorno de trabajo. A partir de ahí, la elección cambia bastante.
| Método | Cuándo lo uso | Ventaja | Límite real |
|---|---|---|---|
| Manual con microfibra y limpiador compatible | Huellas, velo de agua, polvo y suciedad ligera | Barato, rápido y muy controlado | No corrige rayas ni pérdida de brillo |

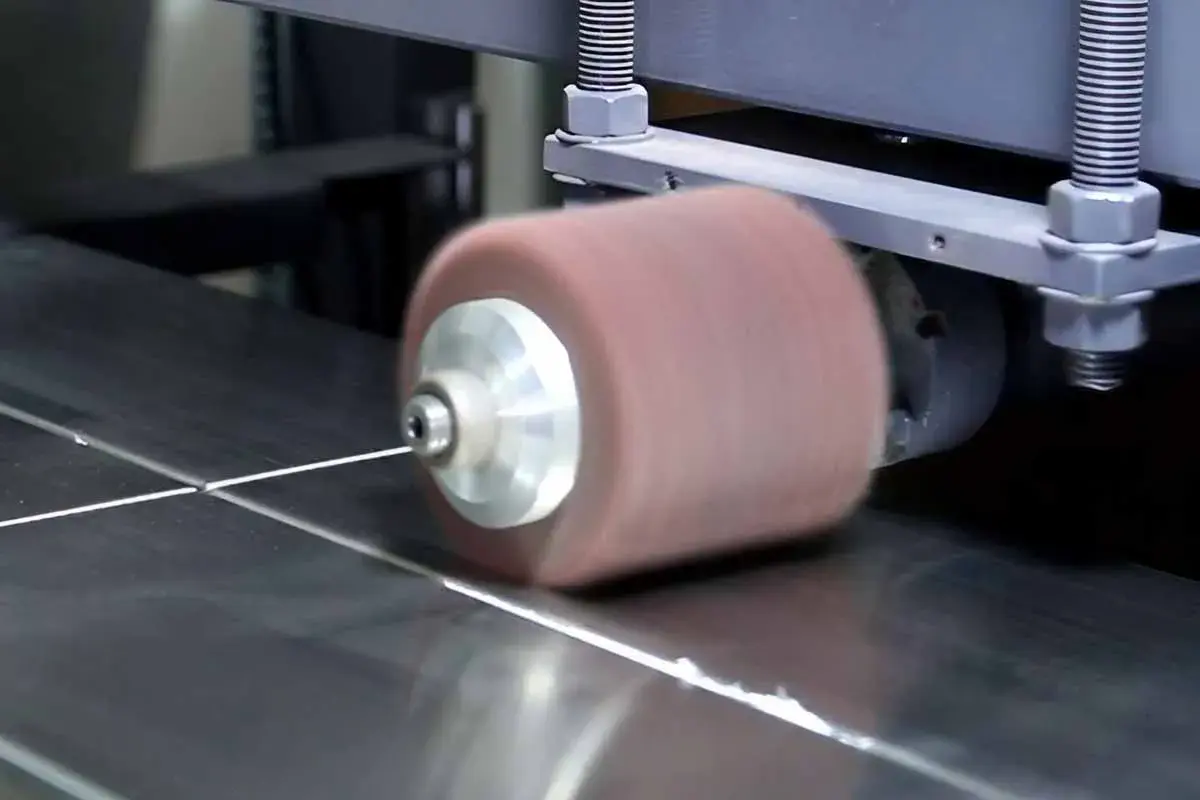

| Lijado y pulido mecánico | Rayas visibles, soldaduras, pérdida de uniformidad o acabado mate | Recupera satinado o brillo alto con precisión | Si cruzas la veta o aprietas demasiado, dejas marcas nuevas |
| Electropulido | Zonas higiénicas, piezas críticas y superficies que necesitan mucha uniformidad | Reduce rugosidad y mejora la limpieza superficial | Suele requerir taller especializado y no siempre compensa para piezas sencillas |
En piezas visibles de nave o de envolvente de maquinaria, el pulido mecánico suele ser suficiente si el daño es localizado. En cambio, cuando la prioridad es la higiene, la baja rugosidad o el comportamiento en zonas con limpieza intensa, el electropulido tiene más sentido que un simple abrillantado estético. Y si hay soldaduras, decoloración térmica o contaminación superficial, yo valoro además una pasivación posterior para recuperar mejor la resistencia del material.
La clave está en no mezclar usos: cada método resuelve un problema distinto, y eso se nota mucho en el resultado final.
El proceso paso a paso para no dejar marcas
Cuando tengo que recuperar una superficie, sigo una secuencia corta pero estricta. Saltarme un paso suele dejar el defecto visible incluso después del pulido final.
- Desengrasa y seca primero. Sin limpieza previa, el abrasivo arrastra suciedad y abre rayas nuevas. En piezas con grasa, polvo metálico o cal, este paso manda.
- Evalúa el daño y el acabado original. No es lo mismo corregir una huella que rehacer una soldadura o devolver uniformidad a un satinado cepillado.
- Empieza por el grano justo. Como referencia habitual, yo suelo moverme entre 240 y 320 si hay marcas claras, 400 a 600 para recuperar satinado y 800 a 1200 cuando busco un brillo más alto. La idea es avanzar en escalones cortos, no pegar saltos enormes.
- Trabaja siempre en el sentido de la veta. El grano del metal es la dirección visual del acabado; si lo cruzas, los microarañazos quedan mucho más visibles.
- Reduce la presión y controla la velocidad. En un remate con disco de fieltro, una pulidora portátil suele trabajar bien en torno a 2.000-3.000 rpm, sin apretar. La máquina debe deslizar, no morder la pieza.
- Retira residuos entre etapas. El polvo de un grano grueso contamina el siguiente, así que limpia la superficie y el útil antes de pasar al siguiente nivel.
- Revisa con luz rasante. Una inspección lateral muestra ondas, sombras y rayas que de frente pasan desapercibidas.
Si la pieza va a quedar en una zona húmeda, con vapor o salpicaduras, yo remato con una limpieza compatible y secado completo; cuando el trabajo ha sido más agresivo, merece la pena valorar la pasivación para recuperar mejor la capa protectora natural. A partir de aquí, el problema ya no es la técnica sino los errores que la arruinan.
Los errores que más estropean el resultado
En acero inoxidable, muchos fallos no se ven en el momento, sino horas o días después. Por eso insisto tanto en corregir el proceso, no solo en perseguir brillo.
- Cruzar la veta. Es el error más rápido para crear una superficie “limpia” pero visualmente pobre, con rayas finas que se notan con cualquier luz lateral.
- Usar lana de acero común o cepillos contaminados. Si han tocado acero al carbono, dejan partículas que luego se oxidan y parecen manchas del propio metal.
- Saltarse el desbaste progresivo. Pasar de un grano muy grueso a uno final demasiado pronto deja marcas intermedias que reaparecen al intentar abrillantar.
- Aplicar calor excesivo. Una zona recalentada puede cambiar de color, deformar el brillo y obligarte a corregir otra vez desde un paso anterior.
- No enjuagar ni secar. Los restos de detergente, sales o partículas de agua generan velos y puntos de corrosión superficial, sobre todo en instalaciones con humedad constante.
- Usar productos con cloro. Los cloruros son especialmente malas noticias en inox porque favorecen picaduras y manchas persistentes.
Si aparecen puntos pardos después de lijar, muchas veces no es un fallo del acero sino contaminación férrica arrastrada por una herramienta equivocada. Detectarlo a tiempo evita que conviertas una limpieza sencilla en un trabajo de recuperación mucho más caro. Y precisamente por eso la rutina de mantenimiento marca tanta diferencia.
Cómo mantener el acabado en una planta sin rehacer el trabajo cada mes
En una instalación industrial, el mejor brillo es el que no obliga a intervenir cada semana. Yo organizo el mantenimiento por frecuencia, porque así es más fácil evitar que la suciedad se fije y que la superficie pierda uniformidad.
| Frecuencia | Qué hago | Qué evito |
|---|---|---|
| Diaria | Microfibra, detergente neutro o producto específico para inox, aclarado y secado | Dejar película, huellas y restos de humedad |
| Semanal | Desincrustado compatible frente a cal y marcas de agua; revisión de juntas y aristas | Velos blanquecinos, residuos retenidos y suciedad en zonas muertas |
| Mensual | Corrección de rayas finas, control de contaminación férrica y revisión de zonas soldadas | Que el deterioro avance hasta exigir un repaso agresivo |
En España, donde muchas plantas trabajan con agua dura, vapor, salpicaduras o ciclos de limpieza intensos, la cal se fija con rapidez. Yo prefiero fórmulas ácidas compatibles, normalmente basadas en cítrico o fosfórico, y evitaría por completo el ácido clorhídrico. Si la pieza está en contacto con alimentos, el plan de limpieza debe respetar el protocolo de la instalación y los productos autorizados para esa zona.
Cuando el entorno es costero, húmedo o muy cargado de aerosoles de limpieza, el secado final pesa casi tanto como el limpiado. Esa costumbre sencilla alarga mucho la vida del acabado y reduce la necesidad de rehacer el trabajo.
Lo que yo haría en una nave, una cocina o una línea automatizada
Mi criterio es simple: primero que quede limpio y estable, después que quede bonito. En mantenimiento industrial, eso suele dar mejor resultado que perseguir un brillo extremo en toda la superficie.
- En carcasas, paneles y frentes visibles, elegiría un satinado fino y una limpieza regular, porque disimula mejor el uso diario.
- En depósitos, tuberías y zonas higiénicas, priorizaría limpieza correcta, secado completo y pasivación cuando haya mecanizado o soldadura reciente.
- En piezas con rayas localizadas, corregiría solo la zona afectada e intentaría igualar la veta existente, no rehacer todo el panel.
- En entornos húmedos o con salpicaduras, vigilaría más el agua, los cloruros y la contaminación por herramientas que el propio brillo.
Si una pieza exige más de lo que puede asumir el mantenimiento interno, la derivaría a un taller especializado en electropulido o tratamiento superficial. Esa decisión suele salir más rentable que insistir con soluciones improvisadas.
