Cuando un depósito trabaja con presión, una tubería transporta un fluido inflamable o una válvula de seguridad falla, el problema rara vez aparece de golpe: suele anunciarse con corrosión, pérdida de espesor o una inspección mal planificada. Las normas API reúnen criterios técnicos para diseñar, inspeccionar, reparar y mantener equipos de las industrias del petróleo, el gas y la química, y aquí explico cómo interpretarlas y cómo encajarlas con la normativa española de seguridad industrial.
La seguridad depende de aplicar el estándar adecuado en cada fase
- API 510 guía la inspección de recipientes a presión en servicio.
- API 570 se centra en tuberías metálicas, accesorios y dispositivos de alivio.
- API 580 ayuda a priorizar inspecciones según el riesgo real.
- En España, los estándares API no sustituyen al Reglamento de equipos a presión ni a la normativa ATEX.
- La documentación, la trazabilidad y el personal competente son tan importantes como la inspección física.
Qué son realmente los estándares del American Petroleum Institute
El American Petroleum Institute publica códigos, especificaciones y prácticas recomendadas para resolver problemas técnicos habituales en instalaciones de hidrocarburos, gas y procesos químicos. No todos tienen el mismo alcance ni el mismo nivel de exigencia, por eso conviene leer la designación completa antes de incorporarlos a un procedimiento.
- Standard suele fijar requisitos técnicos para diseño, fabricación, inspección o funcionamiento.
- Recommended Practice, o RP, ofrece una metodología reconocida para planificar tareas y tomar decisiones técnicas.
- Specification define características que debe cumplir un producto, componente o equipo.
- Guide aporta orientación y criterios de apoyo, pero no siempre establece requisitos verificables.
La confusión más frecuente consiste en pensar que cualquier documento API es automáticamente una ley. No lo es por el simple hecho de llevar el sello API. Puede volverse exigible si una autoridad lo incorpora a un reglamento, si aparece en un contrato, si lo exige el cliente o si la empresa lo adopta formalmente como parte de su sistema de integridad mecánica.
En una instalación de aire comprimido, por ejemplo, no aplicaría un documento de forma aislada. Revisaría el recipiente, sus accesorios, la red, las condiciones del fluido, los riesgos del emplazamiento y la legislación española. Esa visión conjunta evita comprar una certificación que parece completa, pero deja fuera una obligación legal.Las referencias API más útiles para mantenimiento e integridad
La elección depende del activo y de la fase en la que se encuentre. Un estándar de construcción no responde a la misma pregunta que un código de inspección en servicio, y mezclar ambos puede llevar a intervalos o reparaciones mal justificados.
| Referencia | Aplicación principal | Qué aporta al mantenimiento |
|---|---|---|
| API 510 | Recipientes a presión y dispositivos de alivio | Inspección en servicio, evaluación, reparación, modificación y nuevo tarado |
| API 570 | Tuberías de proceso metálicas y sus elementos asociados | Control de espesores, corrosión, reparaciones, cambios y recalificación |
| API 580 | Inspección basada en riesgo | Priorización de activos según probabilidad y consecuencia de fallo |
| API 571 | Mecanismos de deterioro | Identificación de corrosión, erosión, fatiga y otros daños previsibles |
| API 574 | Componentes de tuberías | Buenas prácticas para revisar válvulas, bridas, accesorios y puntos de inspección |
| API 650 | Tanques soldados de almacenamiento | Criterios de diseño y fabricación para tanques atmosféricos |
| API 653 | Tanques de almacenamiento en servicio | Inspección, reparación, alteración y reconstrucción |
Para una red de aire comprimido, API 570 puede ser útil cuando la instalación forma parte de un proceso industrial con tuberías sometidas a deterioro, vibraciones o contaminantes. Sin embargo, no convierte cualquier tubería de aire en una instalación petroquímica. El alcance debe quedar definido por el propietario, el proyecto y la evaluación técnica.
API 510 resulta más próximo a un calderín, separador o depósito de proceso. En estos equipos interesa seguir la evolución del espesor, revisar soldaduras y conexiones, comprobar la válvula de seguridad y decidir si el recipiente sigue siendo apto para el servicio previsto.
Cómo se aplican en España sin confundir una guía con una obligación legal

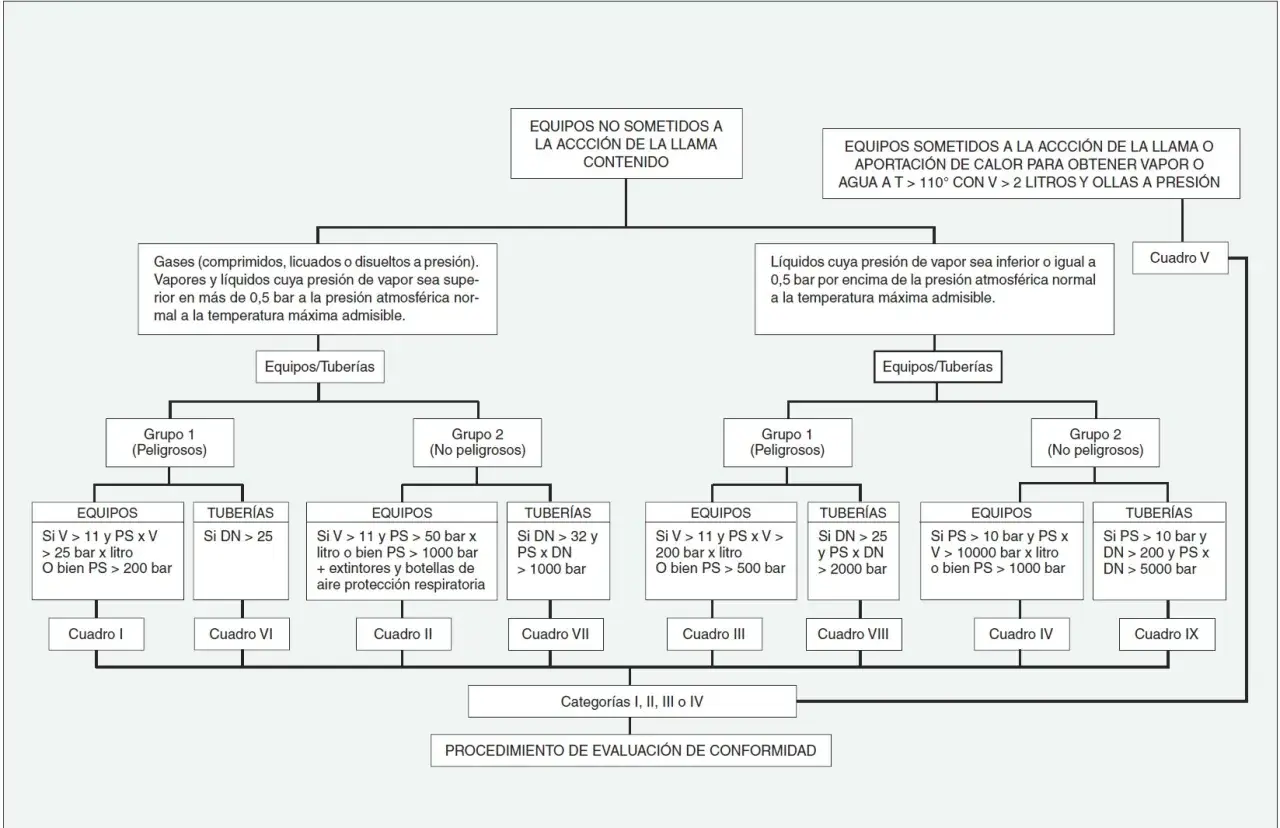

En España, los equipos a presión con una presión máxima admisible superior a 0,5 bar quedan sujetos al Reglamento de equipos a presión y sus instrucciones técnicas complementarias, aprobado por el Real Decreto 809/2021. Este marco regula aspectos como la instalación, puesta en servicio, inspecciones periódicas, reparación y modificación.Además, los requisitos de comercialización y seguridad del equipo pueden relacionarse con el Real Decreto 709/2015, que transpone la Directiva europea de equipos a presión. En la práctica, esto significa que un recipiente puede necesitar documentación de conformidad para su puesta en el mercado y, después, un programa de inspección durante su vida útil.
Los estándares API pueden complementar ese marco, pero no sustituyen el marcado CE, los registros reglamentarios ni las inspecciones exigidas por la comunidad autónoma. Cuando existe una diferencia entre un requisito legal y una recomendación sectorial, se debe cumplir primero la obligación legal y justificar técnicamente cualquier criterio adicional.
El mismo principio se aplica a las atmósferas explosivas. En una zona ATEX hay que clasificar el área, identificar las fuentes de ignición, utilizar equipos adecuados y mantener actualizado el documento de protección contra explosiones. Un estándar API puede ayudar a controlar el proceso o la integridad del equipo, pero la clasificación ATEX y la selección de equipos deben ajustarse a la normativa europea y española aplicable.
Según el INSST, las medidas frente a una atmósfera explosiva deben actuar en tres frentes: evitar que se forme la mezcla peligrosa, impedir su ignición y limitar sus consecuencias. Una inspección de tuberías, por sí sola, no cubre ventilación, electricidad estática, señalización, formación ni procedimientos de trabajo en caliente.
Qué debe incluir un programa de inspección bien planteado
Aplicar un código API no consiste en marcar casillas durante una revisión anual. El programa debe partir de los datos reales del equipo y explicar por qué se inspecciona con una determinada frecuencia, mediante qué técnica y con qué criterio se acepta el resultado.
1. Identificación y clasificación del activo
Conviene registrar el número de equipo, servicio, fluido, presión y temperatura de diseño, materiales, año de fabricación, soldaduras relevantes, dispositivos de alivio y antecedentes de reparación. Sin una identificación fiable, la trazabilidad se rompe y cualquier cálculo posterior pierde valor.
2. Análisis de los mecanismos de deterioro
La corrosión bajo aislamiento, la erosión, la corrosión influida por cloruros, la fatiga por vibración o el ataque químico no afectan a todos los activos por igual. Por eso no basta con repetir la misma lista de comprobaciones en cada parada.
En una tubería de aire húmedo, por ejemplo, los puntos bajos y los cambios de dirección pueden acumular condensado. En una línea con vibración, las uniones roscadas, soportes y conexiones flexibles merecen una atención especial. El mecanismo de daño determina dónde medir y qué técnica emplear.
3. Inspección y evaluación de resultados
El control visual puede detectar fugas, deformaciones, corrosión externa o aislamiento deteriorado, pero no siempre revela una pérdida interna de espesor. Para completar la imagen se utilizan técnicas como ultrasonidos, líquidos penetrantes, partículas magnéticas, radiografía o inspección visual remota, siempre según el material y el defecto que se quiera encontrar.
Cuando una medición muestra una reducción de espesor, no conviene decidir automáticamente que el equipo debe sustituirse. Hay que valorar la velocidad de corrosión, el espesor mínimo admisible, la presión de operación, la temperatura, el tamaño del defecto y el tiempo previsto hasta la siguiente revisión. La tendencia de las mediciones suele ser más útil que un dato aislado.
Lee también: Equipos de protección individual - cómo elegirlos bien
4. Reparación, modificación y puesta en servicio
Una reparación con soldadura, un cambio de material o la incorporación de una nueva derivación puede alterar el comportamiento del conjunto. Deben revisarse el procedimiento de soldadura, la cualificación del personal, los ensayos necesarios, el tratamiento térmico cuando corresponda y las pruebas posteriores.
La válvula de seguridad también merece un control específico. Que esté instalada no significa que proteja correctamente el equipo. Hay que comprobar su presión de tarado, capacidad, descarga, estado, precintos y compatibilidad con el fluido y las condiciones de operación.
Inspección basada en riesgo frente a mantenimiento por calendario
El mantenimiento por calendario asigna revisiones cada cierto número de meses o años. Es sencillo de administrar, pero puede dedicar demasiados recursos a equipos poco críticos y dejar una vigilancia insuficiente sobre activos cuyo deterioro se acelera por cambios de proceso.
La inspección basada en riesgo, asociada a API 580, combina dos variables: la probabilidad de fallo y la consecuencia del fallo. Un pequeño depósito con un fluido no peligroso no se gestiona igual que una línea que contiene un producto inflamable junto a una zona ocupada.
| Situación | Enfoque razonable | Riesgo de hacerlo mal |
|---|---|---|
| Equipo con historial estable y baja consecuencia | Inspecciones periódicas y seguimiento de tendencia | Gastar recursos sin mejorar de forma relevante la seguridad |
| Equipo con corrosión creciente | Reducir el intervalo y aumentar los puntos de medición | Perder espesor crítico entre dos campañas |
| Proceso modificado o nuevo fluido | Revisar compatibilidad, mecanismos de daño y límites de operación | Aplicar un programa antiguo a una condición nueva |
| Activo con consecuencias graves | Inspección reforzada, barreras independientes y plan de emergencia | Convertir un fallo local en un accidente mayor |
Este enfoque no significa inspeccionar menos por defecto. Significa inspeccionar mejor. En mi criterio, el error más caro es usar la evaluación de riesgo como excusa para aplazar controles sin datos suficientes. Si faltan historiales, planos o mediciones comparables, lo prudente es mejorar primero la información disponible.
Errores habituales al utilizar estándares API
Elegir el documento por el nombre del equipo es uno de los fallos más comunes. Un tanque atmosférico, un recipiente a presión y una tubería pueden estar conectados, pero cada uno requiere una lógica de diseño e inspección distinta.
También se suele copiar un intervalo de inspección de otra planta. La frecuencia adecuada depende del fluido, los materiales, la temperatura, los ciclos de presión, la humedad, la calidad del mantenimiento y los resultados anteriores. Una cifra tomada de internet no sustituye una evaluación documentada.
- Usar una edición antigua sin comprobar si el contrato o el proyecto exige una versión concreta.
- Confundir inspección con conformidad legal y olvidar los trámites reglamentarios españoles.
- Medir siempre en los mismos puntos, aunque el proceso haya cambiado.
- Ignorar las válvulas de alivio, soportes, drenajes y accesorios.
- No registrar reparaciones menores que después afectan a la evaluación de integridad.
- Tratar la certificación del inspector como garantía absoluta sin revisar el alcance de su competencia.
La certificación API de un inspector puede aportar una referencia útil de conocimientos y experiencia, especialmente en activos de proceso. Aun así, debe complementarse con profesionales familiarizados con la reglamentación española, las condiciones concretas de la planta y las técnicas de ensayo empleadas.
Cómo convertir estos criterios en una rutina útil para la planta
Para una instalación industrial pequeña o mediana, empezaría con un inventario completo y una matriz sencilla de criticidad. Después separaría los activos en recipientes, tuberías, tanques, válvulas de seguridad, instrumentación y equipos eléctricos de zonas clasificadas.
- Recopilar la documentación de diseño, fabricante, declaraciones de conformidad, reparaciones e inspecciones anteriores.
- Verificar las condiciones reales de presión, temperatura, fluido y ciclos de trabajo.
- Identificar los mecanismos de deterioro previsibles en cada circuito.
- Definir puntos y técnicas de inspección con personal competente.
- Comparar resultados con mediciones anteriores y límites de aceptación.
- Registrar decisiones y plazos para reparar, reinspeccionar o mantener el equipo en servicio.
- Revisar el programa después de una modificación, una avería, un cambio de producto o un incidente.
En sistemas de aire comprimido, incluiría además purgas, separadores, secadores, filtros, recipientes, drenajes automáticos y puntos donde pueda acumularse agua. La calidad del aire influye en la corrosión y en la fiabilidad de la automatización, así que mantenimiento neumático, seguridad y eficiencia energética no deberían gestionarse como departamentos aislados.
La decisión que evita más problemas en una auditoría
Antes de citar un estándar API en una especificación o procedimiento, comprobaría tres cosas: que el documento cubre realmente el equipo, que se utiliza la edición exigida y que no entra en conflicto con el reglamento español aplicable.
La mejor documentación no es la más voluminosa. Es la que permite responder con rapidez qué se inspeccionó, quién lo hizo, con qué método, qué resultado obtuvo y por qué se decidió mantener, reparar o retirar el activo. Cuando esa cadena está completa, la norma deja de ser un papel y se convierte en una barrera real frente al fallo.
