Cuando una máquina neumática falla antes de tiempo, una pintura queda defectuosa o aparece corrosión en la red, el problema suele estar en la calidad del aire. La norma ISO 8573-1 permite clasificarla de forma clara según partículas, agua y aceite, y ayuda a elegir filtros, secadores, puntos de muestreo y controles adecuados. Aquí explico cómo leer sus clases, qué nivel necesita cada aplicación y qué errores conviene evitar en una instalación industrial en España.
Tres cifras permiten saber si el aire es adecuado para el proceso
- La designación tiene tres clases en el orden partículas, agua y aceite.
- La clase 1 es más exigente que la clase 4, pero cada contaminante se evalúa por separado.
- El punto de rocío a presión indica cuándo la humedad puede condensarse dentro de la red.
- La clase 0 no significa aire absolutamente libre de contaminantes, sino un límite acordado y más estricto que la clase 1.
- La medición debe hacerse en el punto de uso, no únicamente a la salida del compresor.
Qué regula realmente esta norma de aire comprimido
La norma ISO 8573-1:2010 establece clases de pureza para tres grupos principales de contaminantes: partículas sólidas, agua y aceite total. Su función es crear un lenguaje común entre el usuario, el fabricante del compresor, el proveedor de filtros y el laboratorio que realiza los ensayos.
Esto evita especificaciones poco útiles como “aire limpio” o “aire seco”. Una exigencia bien escrita sería, por ejemplo, ISO 8573-1 [1:4:2]. El primer número corresponde a las partículas, el segundo al agua y el tercero al aceite. Cada contaminante tiene su propio límite, por lo que no existe una única cifra que resuma toda la calidad del aire.
La clasificación no es una certificación automática de toda la instalación. Un compresor puede incorporar filtros y un secador correctamente dimensionados y, aun así, entregar una calidad inferior en el punto de consumo por culpa de tuberías oxidadas, condensación, fugas o filtros saturados.
También conviene separar dos conceptos que a menudo se mezclan. Esta norma describe la pureza del aire, mientras que la seguridad del depósito, las tuberías y los accesorios depende además de la reglamentación aplicable a los equipos a presión.Cómo leer las clases de partículas, agua y aceite
Los números más bajos suelen indicar límites más estrictos, pero no se deben comparar sin mirar el contaminante concreto. La clase 1 de partículas no equivale automáticamente a la clase 1 de agua ni a la clase 1 de aceite. La designación completa siempre debe conservar sus tres posiciones.
| Clase | Partículas sólidas | Agua y humedad | Aceite total |
|---|---|---|---|
| 0 | Según especificación del usuario y más exigente que la clase 1 | Según especificación del usuario y más exigente que la clase 1 | Según especificación del usuario y más exigente que la clase 1 |
| 1 | ≤ 20.000, ≤ 400 y ≤ 10 partículas/m³ según tamaño | Punto de rocío ≤ -70 °C | ≤ 0,01 mg/m³ |
| 2 | ≤ 400.000, ≤ 6.000 y ≤ 100 partículas/m³ según tamaño | Punto de rocío ≤ -40 °C | ≤ 0,1 mg/m³ |
| 3 | No especificado, ≤ 90.000 y ≤ 1.000 partículas/m³ | Punto de rocío ≤ -20 °C | ≤ 1 mg/m³ |
| 4 | No especificado, no especificado y ≤ 10.000 partículas/m³ | Punto de rocío ≤ +3 °C | ≤ 5 mg/m³ |
| 5 | No especificado, no especificado y ≤ 100.000 partículas/m³ | Punto de rocío ≤ +7 °C | No definido |
| 6 | Concentración másica entre 0 y 5 mg/m³ | Punto de rocío ≤ +10 °C | No definido |
| 7, 8, 9 y X | Clases másicas o no especificadas según el caso | Agua líquida desde ≤ 0,5 g/m³ hasta más de 10 g/m³ | La clase X supera 5 mg/m³ |
En partículas, los tres primeros valores de la tabla se refieren a tamaños de 0,1 a 0,5 µm, de 0,5 a 1 µm y de 1 a 5 µm. Si aparecen partículas superiores a 5 µm, la interpretación requiere especial cuidado y no basta con mirar una sola cifra del contador.
El agua se expresa normalmente mediante el punto de rocío a presión. Si una red trabaja a 7 bar y el aire tiene un punto de rocío de +3 °C, la humedad puede condensarse cuando la temperatura del aire o de la tubería se aproxime a ese valor. En exteriores, cámaras frigoríficas o redes con grandes cambios térmicos, este dato es decisivo.
El aceite incluye aceite líquido, aerosoles y vapor. Por eso, un filtro coalescente puede reducir las gotas y los aerosoles, pero no necesariamente eliminar el vapor de aceite. Para aplicaciones sensibles hay que comprobar también el tipo de contaminante que exige el proceso.
Qué calidad necesita cada aplicación industrial
No recomiendo elegir una clase porque sea la más baja disponible. Una calidad excesiva aumenta el coste de filtración, la pérdida de carga y el consumo energético. Lo razonable es definir el límite a partir del equipo o del producto que entra en contacto con el aire.
| Aplicación | Riesgo principal | Orientación práctica |
|---|---|---|
| Herramientas neumáticas | Agua, corrosión y desgaste | Filtración de partículas y separación de condensados; la clase exacta depende del fabricante. |
| Instrumentación y control | Bloqueo de orificios y fallos de válvulas | Aire seco y con baja carga de partículas, normalmente más exigente que el aire general de taller. |
| Pintura y acabado | Aceite, agua y partículas visibles | Control específico de aceite y humedad en el punto de aplicación para evitar defectos superficiales. |

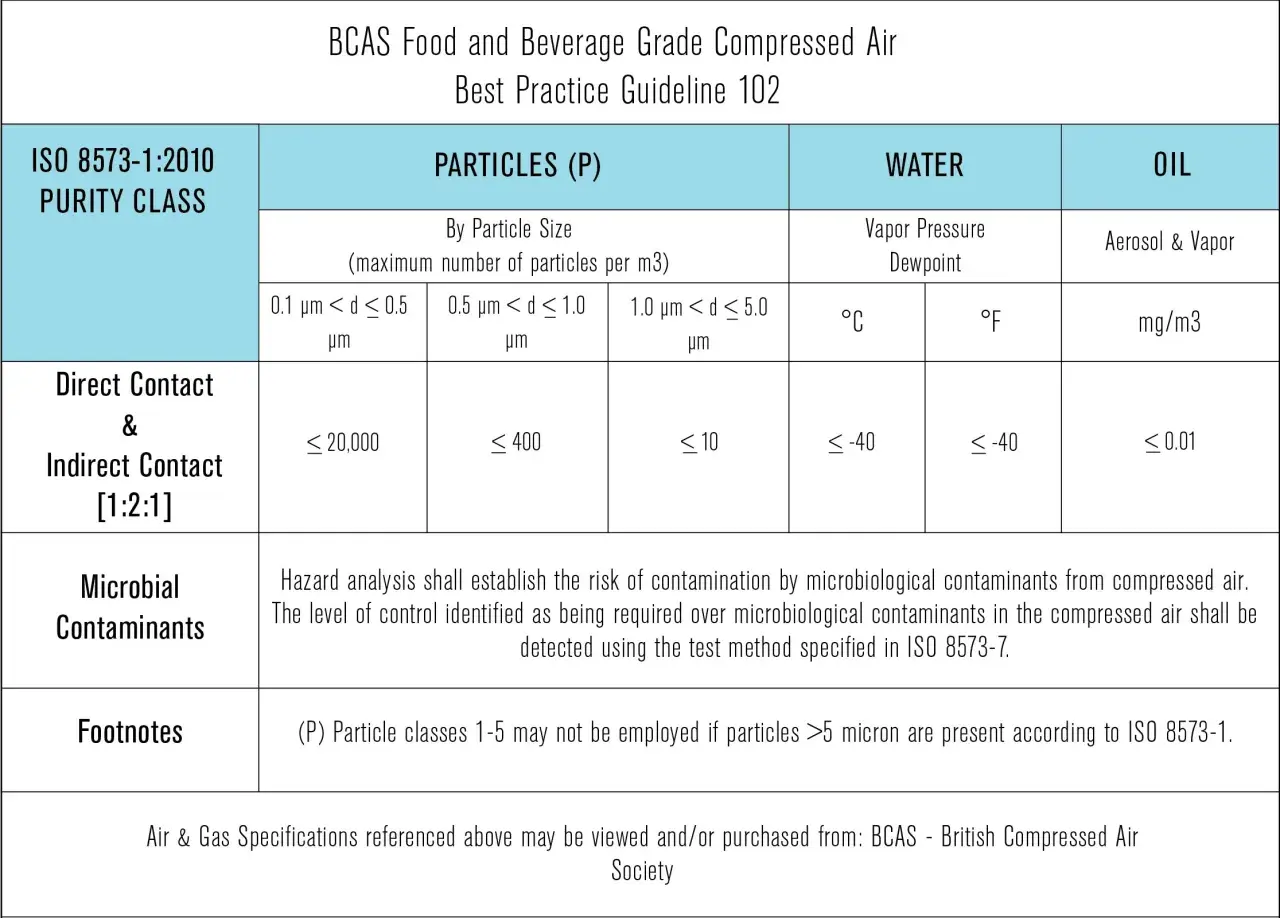

| Alimentación y bebidas | Contaminación del producto | La clase debe definirse junto con los requisitos de higiene, contacto con alimentos y microbiología. |
| Farmacia y procesos críticos | Partículas, aceite, agua y microorganismos | La clasificación ISO es solo una parte de la validación; pueden ser necesarios ensayos microbiológicos y documentación adicional. |
Estos ejemplos son puntos de partida, no valores universales. En una línea de pintura, por ejemplo, el aire puede no tocar directamente el producto, pero una pequeña cantidad de aceite en la pistola puede arruinar un acabado completo. En alimentación, en cambio, la preocupación no se limita al aceite: la ausencia de microorganismos viables exige una evaluación adicional.
Yo pediría siempre al fabricante de la máquina una especificación escrita con la clase completa. “Aire sin aceite” es demasiado impreciso. Es mucho mejor exigir una combinación concreta y definir si se aplica en la entrada del equipo, en el punto de uso o en toda la red.
Cómo conseguir la calidad adecuada en la instalación
La calidad final depende de una cadena de tratamiento, no de un único filtro. Una instalación habitual puede incluir separador de agua, prefiltro, filtro coalescente, secador, filtro de carbón activo y filtración final. Cada elemento retiene contaminantes diferentes y todos generan una pérdida de carga que debe vigilarse.
Elige el secador según el punto de rocío
Un secador frigorífico suele ser suficiente para redes industriales generales cuando se necesita un punto de rocío positivo, por ejemplo alrededor de +3 °C. Para instrumentación exterior, procesos fríos o exigencias de clase 1 o 2, normalmente se necesita un secador de adsorción capaz de alcanzar puntos de rocío mucho más bajos.
Secar más no siempre es mejor. Un secador de adsorción consume energía y puede generar una pérdida de aire de purga. Si el proceso solo necesita evitar condensación en una nave templada, instalarlo sin necesidad puede elevar el coste de explotación durante años.
Dimensiona los filtros por caudal y no solo por diámetro
Un filtro pequeño instalado en una línea de gran caudal puede funcionar aparentemente bien, pero provocar una caída de presión considerable. Esa pérdida obliga al compresor a trabajar a mayor presión y puede aumentar el consumo eléctrico. Conviene revisar caudal real, presión, temperatura, tipo de aceite y estado del elemento filtrante.
El drenaje automático también merece atención. Si se bloquea o queda mal regulado, el agua acumulada puede volver a la red. En mi experiencia, una gran parte de los problemas atribuidos al compresor empiezan en un drenaje que nadie ha probado durante meses.
Lee también: Equipos de protección individual - cómo elegirlos bien
Protege la red después del tratamiento
Una tubería antigua de acero puede introducir óxido y partículas incluso después de un tratamiento correcto. Las pendientes, los purgadores y las tomas desde la parte superior de la tubería ayudan a evitar que el condensado llegue al equipo. En ampliaciones nuevas, una red bien diseñada reduce tanto la contaminación como la pérdida de presión.
La filtración final debe colocarse cerca del punto de uso cuando la aplicación es sensible. Así se compensa la contaminación que pueda aparecer entre la sala de compresores y la máquina, aunque no sustituye la limpieza y el mantenimiento de toda la red.
Cómo verificar y documentar el cumplimiento
Una etiqueta en el filtro o un certificado del fabricante no demuestra por sí solo que el aire de la máquina cumpla la clase exigida. Para validar el resultado hay que tomar muestras en condiciones representativas, con el caudal y la presión de trabajo habituales, y conservar un informe de ensayo trazable.
La serie de normas ISO 8573 incluye métodos específicos para cada contaminante. La parte 4 se utiliza para partículas, la parte 3 para humedad, la parte 2 para aerosoles de aceite y la parte 5, cuya edición más reciente se publicó en 2025, para vapor de aceite. Cuando el proceso lo exige, también se analiza la contaminación microbiológica.
El muestreo debería repetirse después de cambios importantes, como sustituir el compresor, instalar un secador nuevo, modificar la red o cambiar un filtro crítico. En procesos sensibles, un plan periódico puede detectar la degradación antes de que aparezca un producto rechazado.
- Identificar el punto exacto de consumo que debe cumplir la especificación.
- Registrar presión, temperatura, caudal y condiciones de funcionamiento.
- Medir partículas, humedad y aceite con métodos adecuados al rango exigido.
- Comparar cada resultado con los tres límites de la clase designada.
- Guardar fecha, instrumento, calibración, ubicación y resultado del ensayo.
Un resultado válido también debe indicar la incertidumbre y las condiciones de medición cuando sean relevantes. No es correcto comparar directamente una lectura tomada a la salida del secador con otra realizada en una pistola de pintura sin comprobar que ambas muestras sean representativas.
Normativa española y errores de seguridad que conviene evitar
La clasificación de pureza no reemplaza la normativa de seguridad de la instalación. En España, el Reglamento de Equipos a Presión aprobado por el Real Decreto 809/2021 establece requisitos para equipos y conjuntos sometidos a presión, con obligaciones que dependen de su clasificación, presión, volumen y fluido.
Un depósito de aire, una válvula de seguridad o una tubería pueden estar sujetos a requisitos de instalación, mantenimiento e inspección diferentes. Por eso, la selección de la clase de pureza debe coordinarse con la documentación del equipo y con las obligaciones de seguridad industrial y prevención de riesgos laborales.
Hay tres errores que considero especialmente peligrosos:
- Confundir un compresor exento de aceite con una instalación que ya cumple la clase 0.
- Usar aire comprimido para limpiar ropa o piel, porque puede provocar lesiones graves y proyectar partículas.
- Utilizar aire industrial para respirar sin un sistema diseñado, tratado y verificado específicamente para ese fin.
Una especificación bien escrita evita compras y fallos innecesarios
Antes de pedir un compresor, un secador o una batería de filtros, conviene anotar cuatro datos: aplicación, punto de uso, caudal y clase de pureza requerida. Con esa información se puede calcular el tratamiento necesario sin sobredimensionar toda la fábrica por culpa de una sola máquina sensible.
Mi recomendación práctica es mantener una red de aire general y crear tratamientos locales más exigentes allí donde realmente hacen falta. Es una solución más equilibrada que producir aire de máxima pureza para todos los consumidores, incluidos los que solo accionan una herramienta neumática.
Cuando la especificación incluye las tres clases, el punto de muestreo y el método de verificación, la calidad deja de ser una promesa comercial y se convierte en un requisito técnico comprobable. Esa diferencia suele traducirse en menos averías, menos rechazos de producto y una instalación mucho más fácil de mantener.
