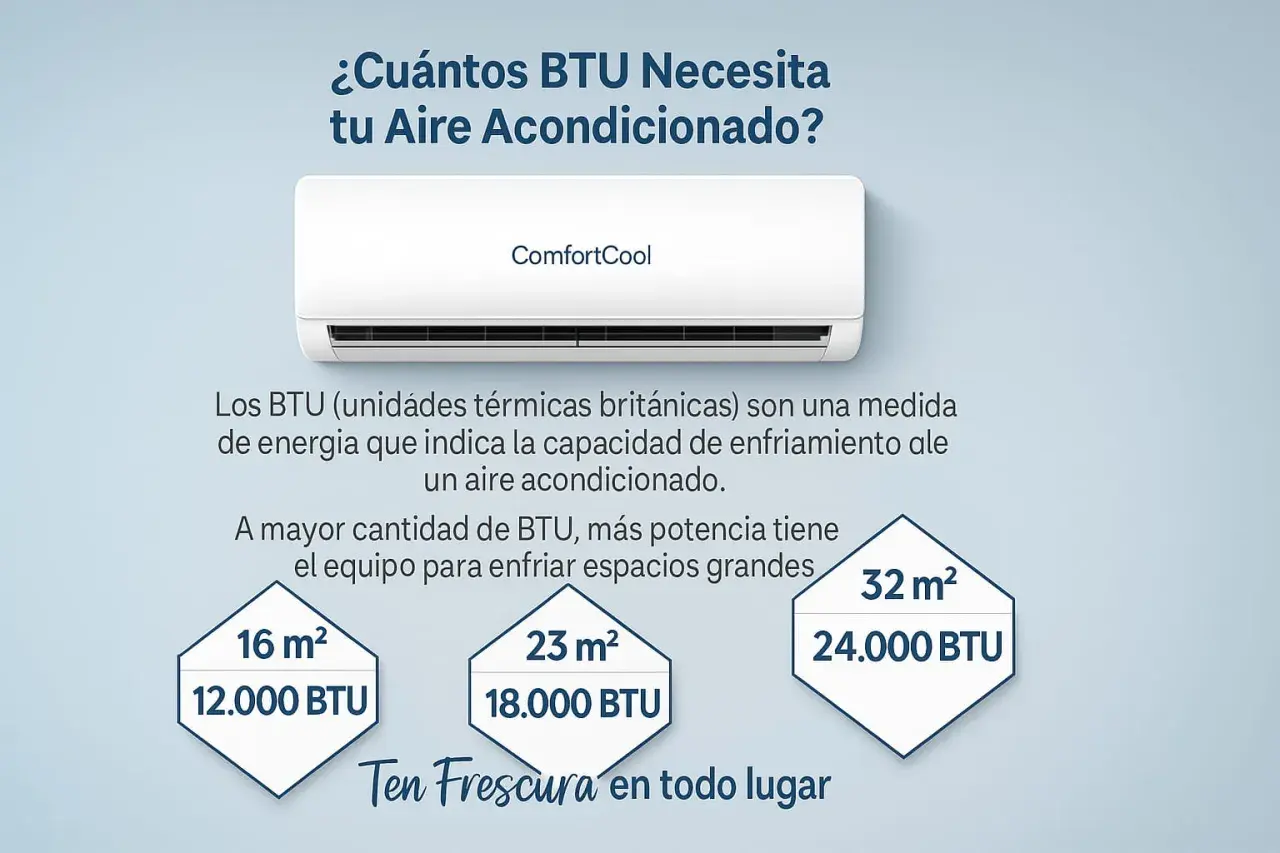

La medida correcta depende del tipo de motor y del equipo
- No existe una medida universal para el motor de un aire acondicionado.
- En un split doméstico, normalmente se consulta la dimensión de la unidad exterior completa, no la del motor aislado.
- Para sustituir un motor hay que comprobar voltaje, potencia, rpm, eje, fijaciones y sentido de giro.
- Las unidades exteriores domésticas suelen ocupar aproximadamente entre 74 y 95 cm de ancho, según la potencia y el fabricante.
- Dejar espacio libre alrededor del equipo es tan importante como acertar con sus dimensiones físicas.
Qué motor tiene realmente un aire acondicionado
La expresión “motor del aire acondicionado” puede referirse a piezas distintas. En una instalación split encontramos como mínimo el motor del ventilador interior, el motor del ventilador exterior y el motor eléctrico integrado en el compresor. Cada uno tiene una función y unas dimensiones muy diferentes.
El ventilador interior mueve el aire por la turbina cilíndrica que hay detrás de los filtros. En muchos equipos modernos utiliza un motor DC o EC, es decir, un motor cuya velocidad se regula electrónicamente. El ventilador exterior suele ser axial y trabaja con una hélice para expulsar el calor del condensador.
El compresor merece una aclaración aparte. Su motor está dentro de una carcasa hermética y no se sustituye como un motor convencional. Por eso, cuando una persona busca las medidas del motor del aire acondicionado, normalmente está intentando localizar el motor del ventilador o conocer el espacio necesario para instalar la unidad exterior.
Qué dimensiones son habituales en un split doméstico
En un aire acondicionado mural de entre 2,5 y 3,5 kW, la unidad exterior suele tener unas dimensiones aproximadas de 74 a 87 cm de ancho, entre 55 y 61 cm de alto y unos 34 a 38 cm de fondo. Son valores orientativos, no una norma, porque el diseño cambia entre gamas compactas, equipos multisplit y modelos con mayor eficiencia.
| Tipo de equipo | Medidas orientativas de la unidad exterior | Uso habitual |
|---|---|---|
| Split compacto de 2,0 a 2,5 kW | 74-80 cm de ancho, 55-60 cm de alto y 30-35 cm de fondo | Dormitorios y estancias pequeñas |
| Split de 3,5 kW | 80-90 cm de ancho, 55-65 cm de alto y 34-38 cm de fondo | Salones y oficinas pequeñas |
| Split de 5,0 a 7,1 kW | 87-100 cm de ancho, 70-85 cm de alto y 35-45 cm de fondo | Locales o espacios de mayor carga térmica |
| Unidad exterior multisplit | 80-100 cm de ancho, con mayor peso y profundidad variable | Varias unidades interiores |
Como referencia práctica, una ficha técnica de Daikin muestra unidades exteriores de aproximadamente 740 x 556 x 343 mm en modelos pequeños y de hasta 870 x 734 x 373 mm en equipos de mayor capacidad. La secuencia de las medidas puede cambiar entre fabricantes, así que siempre compruebo si el documento indica alto, ancho y fondo, o ancho, alto y profundidad.
En equipos comerciales las cifras crecen con rapidez. Una unidad exterior puede superar 1 metro de ancho y pesar más de 70 kg, especialmente cuando incorpora varios ventiladores, un compresor scroll o alimentación trifásica.
Cómo medir el motor del ventilador sin equivocarse
Cuando el objetivo es sustituir el motor y no comprar una unidad completa, la cinta métrica no basta. Yo empiezo por fotografiar la placa de características, porque allí suelen aparecer la tensión, la frecuencia, la potencia, la intensidad y, en algunos casos, la velocidad de giro.
Medidas mecánicas que hay que comprobar
- Diámetro y longitud del cuerpo del motor.
- Longitud, diámetro y forma del eje.
- Distancia entre agujeros o tipo de brida de fijación.
- Posición de la caja de conexiones y longitud del cable.
- Sentido de giro y posición de la hélice o turbina.
- Espacio disponible entre el motor, la carcasa y el intercambiador.
En el ventilador exterior también mido el diámetro de la hélice y la distancia entre sus palas y la rejilla. Un motor puede caber físicamente y aun así ser incorrecto si gira demasiado rápido, consume más corriente o genera turbulencias. El resultado suele ser más ruido, vibraciones y una peor condensación.
Datos eléctricos que tienen la misma importancia
Un repuesto debe coincidir con la alimentación del equipo, por ejemplo 230 V y 50 Hz, pero también con su sistema de control. Un motor AC con condensador permanente no se comporta igual que un motor DC o EC controlado por una placa electrónica.
La potencia tampoco debe interpretarse de forma aislada. Dos motores con el mismo tamaño pueden tener diferentes rpm, par de arranque o intensidad nominal. Por eso, mi criterio es sencillo: primero coinciden los datos de la placa y después se comprueba el montaje, nunca al revés.
Motor del ventilador interior y motor exterior no son intercambiables
El motor interior suele mover una turbina de flujo cruzado y está diseñado para trabajar con diferentes velocidades. Su longitud puede estar condicionada por el ancho de la unidad interior, que en muchos splits domésticos ronda 77 a 100 cm. No se puede elegir únicamente por el diámetro del eje porque la turbina debe quedar perfectamente centrada.
El motor exterior trabaja en condiciones más exigentes. Está expuesto a humedad, polvo, cambios de temperatura y vibraciones, por lo que importan la protección eléctrica, los rodamientos y la resistencia del conjunto. Además, la hélice exterior necesita un caudal concreto para que el refrigerante pueda ceder calor correctamente.
| Elemento | Qué mueve | Qué hay que verificar |
|---|---|---|
| Motor interior | Turbina de flujo cruzado | Longitud, eje, conector, control de velocidad y centrado |
| Motor exterior | Hélice axial | Diámetro de hélice, rpm, sentido de giro, fijaciones y protección |
| Motor del compresor | Compresión del refrigerante | Compatibilidad frigorífica y eléctrica del compresor completo |
He visto muchas sustituciones fallidas por confundir un motor de ventilador exterior con otro de apariencia idéntica. La carcasa encajaba, pero la velocidad no era la adecuada. En climatización, la compatibilidad funcional pesa más que la semejanza visual.
El espacio de instalación importa tanto como el tamaño del motor
Medir la unidad exterior entre paredes no garantiza una instalación correcta. El ventilador necesita aspirar y expulsar aire, y el intercambiador debe disipar calor sin quedar encerrado. Como orientación general, conviene reservar al menos 10 cm en la parte posterior y los laterales, además de una salida frontal despejada, aunque el manual del fabricante puede exigir más.
En una terraza española, el sol directo, una barandilla demasiado próxima o la acumulación de hojas pueden elevar la temperatura de trabajo. El equipo seguirá arrancando, pero consumirá más y perderá rendimiento. La ubicación influye tanto como elegir un motor con las dimensiones correctas.
Lee también: Aire acondicionado portátil o climatizador evaporativo?
Errores frecuentes al tomar medidas
- Medir solo la carcasa y olvidar los soportes antivibración.
- Confundir las dimensiones del embalaje con las dimensiones netas.
- No reservar espacio para las tuberías frigoríficas y el desagüe.
- Instalar una unidad grande en un hueco que impide retirar la tapa de servicio.
- Cambiar el motor sin comprobar el condensador o la placa electrónica.
También conviene dejar margen para el mantenimiento. Una unidad que encaja al milímetro puede ser imposible de desmontar después. En instalaciones industriales, yo priorizo siempre el acceso a filtros, conexiones y ventilador, porque reduce mucho el tiempo de parada cuando aparece una avería.
Cómo elegir un repuesto compatible
Para pedir un motor nuevo, preparo una ficha con el modelo exacto del aire acondicionado, la referencia del motor y todos los datos eléctricos. Si la etiqueta está deteriorada, comparo el conector, el soporte, el eje, la hélice y la señal de control antes de tomar una decisión.
- Desconectar la alimentación y verificar que no queda tensión.
- Leer la referencia completa de la unidad y del motor.
- Anotar voltaje, frecuencia, potencia, rpm e intensidad.
- Medir cuerpo, eje, fijaciones y posición del cableado.
- Comprobar que la hélice o turbina es compatible.
- Confirmar el sentido de giro y realizar una prueba controlada.
En motores con condensador, la capacidad se expresa en microfaradios y debe respetarse la indicada por el fabricante. En sistemas inverter o EC, no recomiendo montar un motor genérico aunque tenga las mismas dimensiones: la electrónica puede necesitar una señal específica y provocar un fallo inmediato.
Si el motor se ha quemado, conviene averiguar por qué. Un condensador agotado, un rodamiento bloqueado, una hélice desequilibrada o una batería obstruida pueden dañar también el repuesto nuevo. Cambiar la pieza sin eliminar la causa suele convertirse en una reparación duplicada.
La comprobación final antes de comprar
La forma más segura de cerrar la compra es comparar tres elementos a la vez: la referencia del equipo, la etiqueta del motor y el plano de montaje. Si falta uno de ellos, pedir únicamente por “motor de aire acondicionado de 230 V” deja demasiado margen para equivocarse.
Para una unidad exterior completa, las medidas del fabricante son la referencia definitiva. Para un motor aislado, en cambio, la compatibilidad eléctrica, la velocidad y las fijaciones son más importantes que el tamaño exterior. Esa diferencia explica por qué dos motores aparentemente iguales pueden ofrecer resultados completamente distintos.
Mi recomendación práctica es conservar una fotografía de la placa, un croquis con las cotas y las medidas de la hélice antes de desmontar nada. Con esos datos, la sustitución resulta mucho más rápida y se evitan compras incompatibles que después no pueden aprovecharse.
